Рис. 1. Тестовая таблица AVEC (Audio Video Equipment Check) фирмы Burosch

Burosch

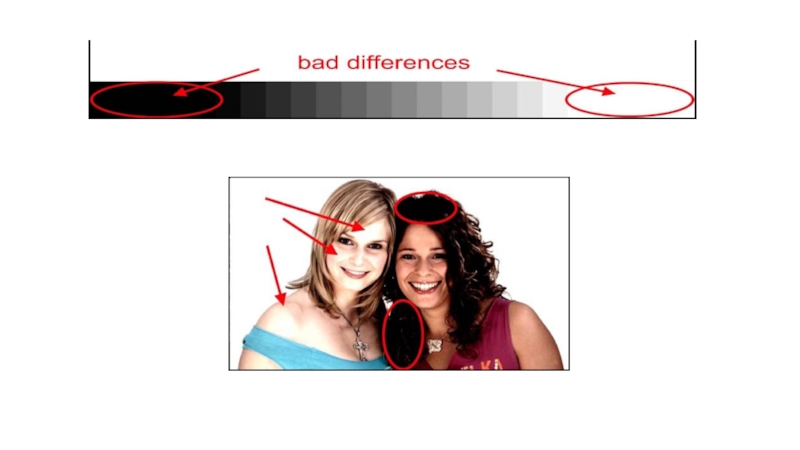

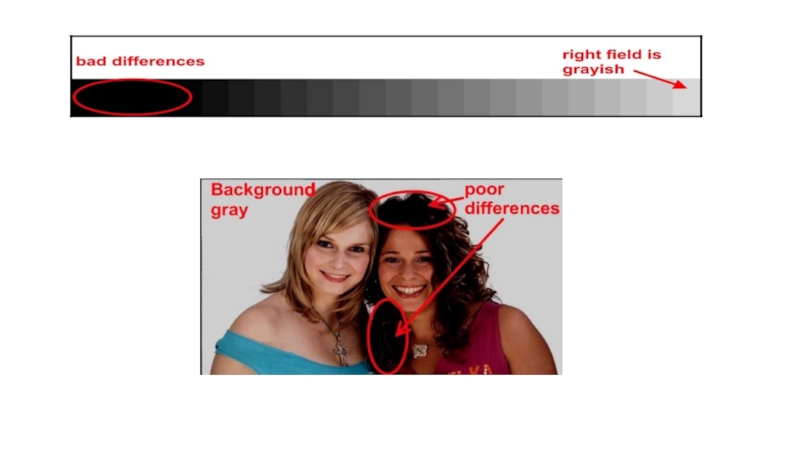

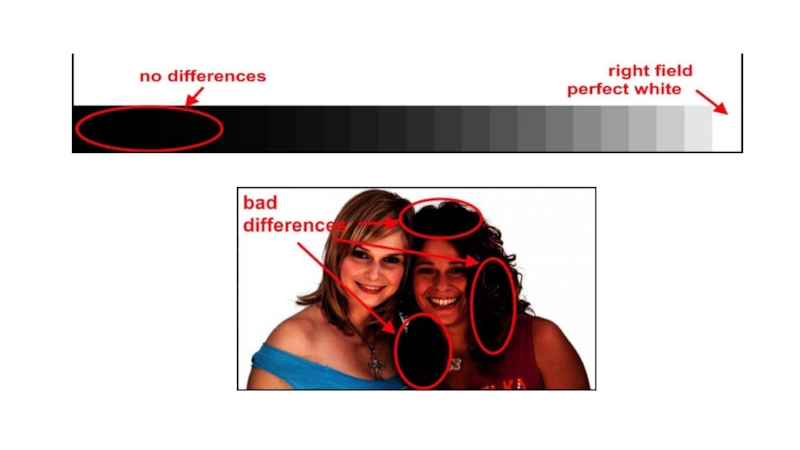

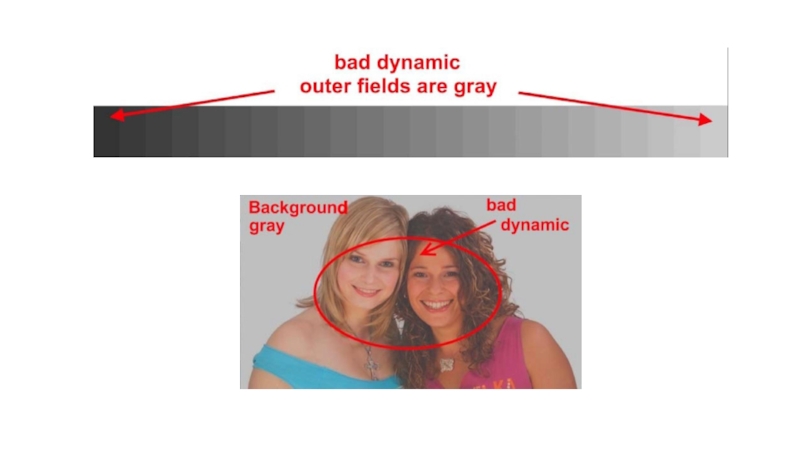

вертикальные полосы, яркость которых возрастает от левого края к правому.

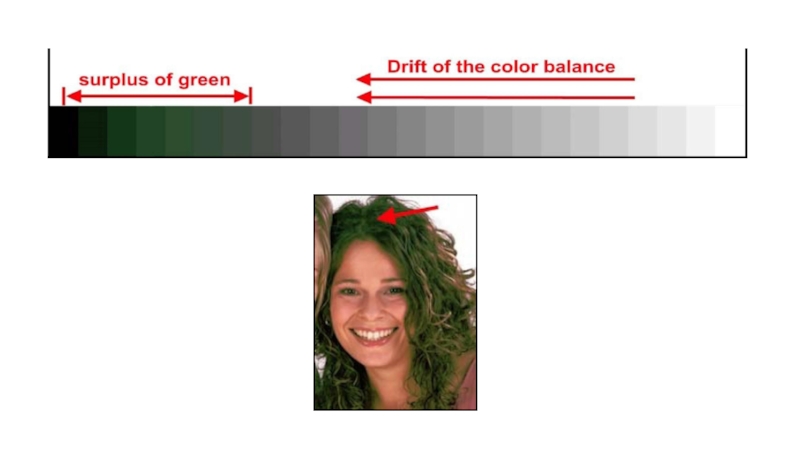

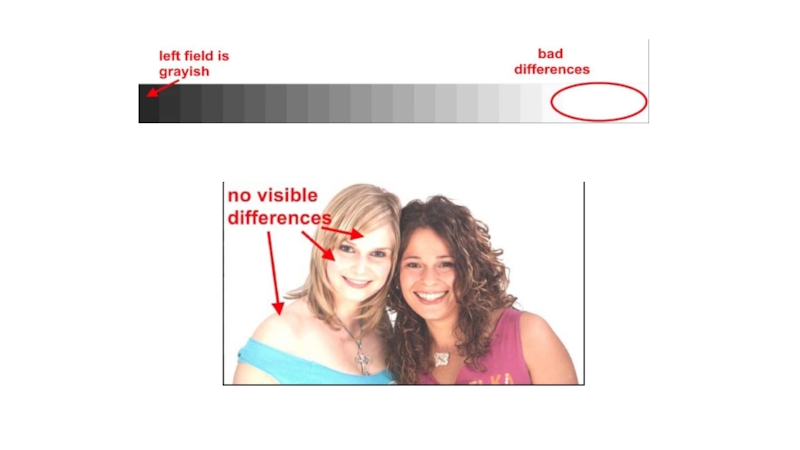

Сигнал используется для проверки правильности воспроизведения градаций серого (позволяет настроить яркость или контрастность) при приеме черно-белого изображения, а также баланса белого - при приеме цветного изображения.

Тестовая область №1.

Осциллограмма сигнала тестовой области №1.

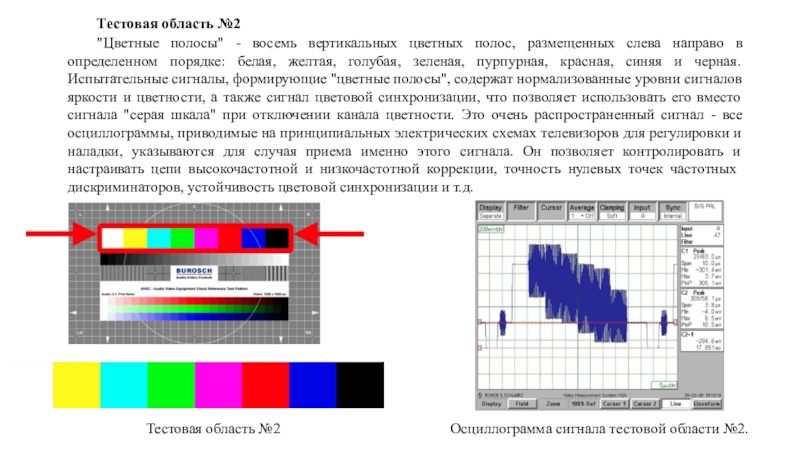

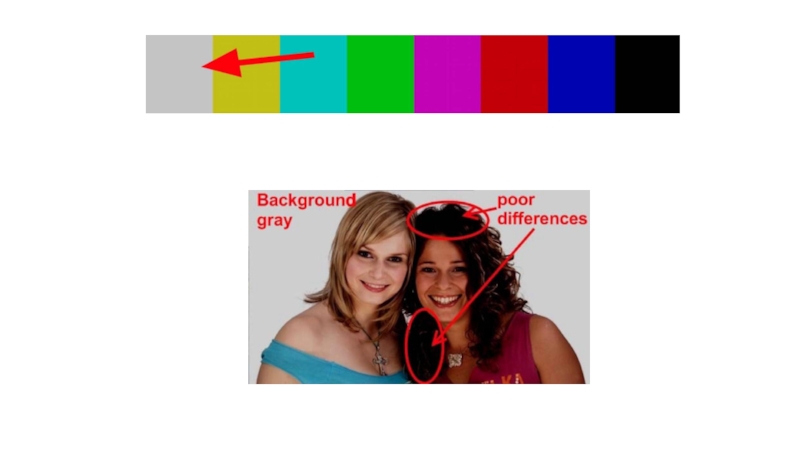

слева направо в определенном порядке: белая, желтая, голубая, зеленая, пурпурная,

красная, синяя и черная. Испытательные сигналы, формирующие "цветные полосы", содержат нормализованные уровни сигналов яркости и цветности, а также сигнал цветовой синхронизации, что позволяет использовать его вместо сигнала "серая шкала" при отключении канала цветности. Это очень распространенный сигнал - все осциллограммы, приводимые на принципиальных электрических схемах телевизоров для регулировки и наладки, указываются для случая приема именно этого сигнала. Он позволяет контролировать и настраивать цепи высокочастотной и низкочастотной коррекции, точность нулевых точек частотных дискриминаторов, устойчивость цветовой синхронизации и т.д.

Тестовая область №2

Осциллограмма сигнала тестовой области №2.

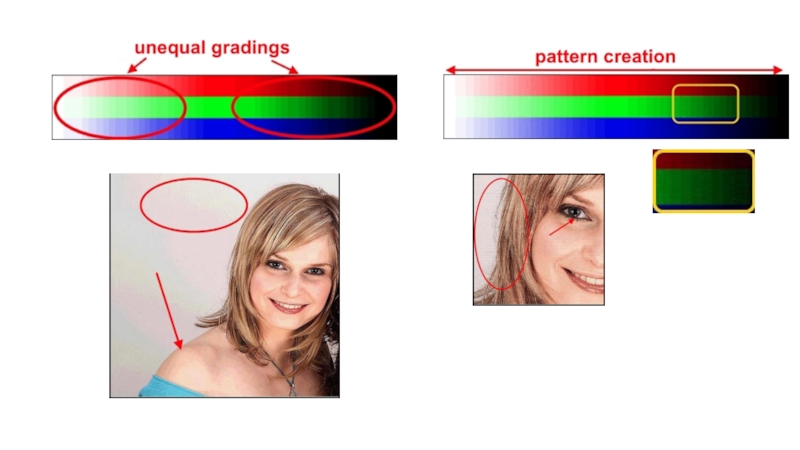

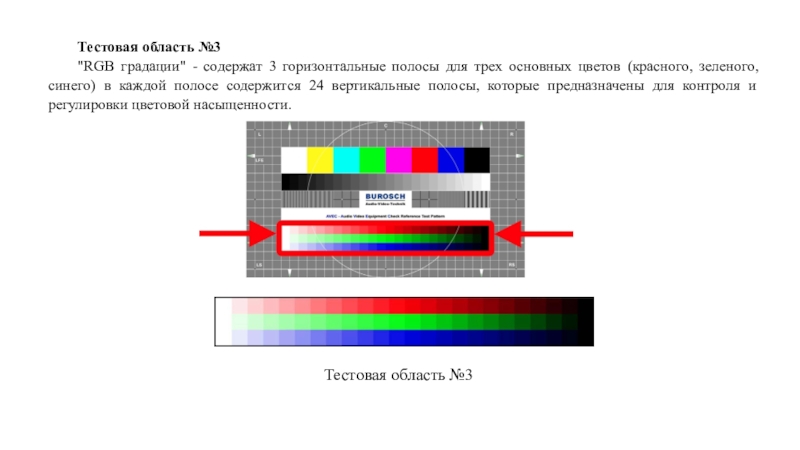

для трех основных цветов (красного, зеленого, синего) в каждой полосе

содержится 24 вертикальные полосы, которые предназначены для контроля и регулировки цветовой насыщенности.

Тестовая область №3

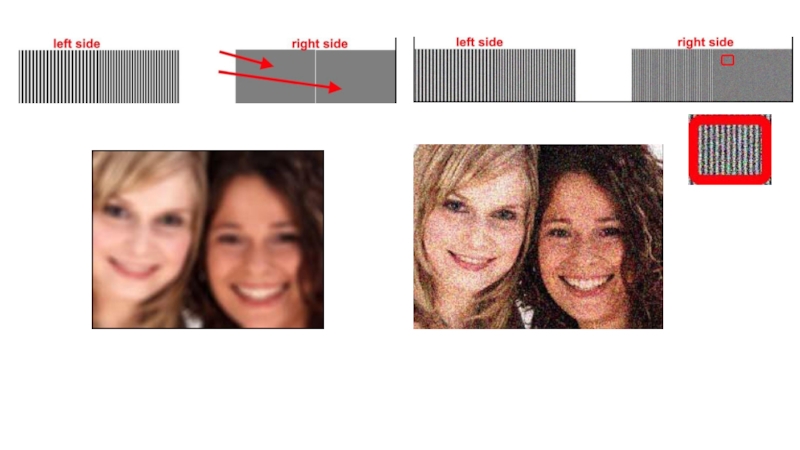

сигналы различной частоты. Разрешающую способность и равномерность резкости определяют по

штриховым мирам на экране, где линии должны быть видны раздельно.

Тестовая область №4

Осциллограмма сигнала тестовой области №4.

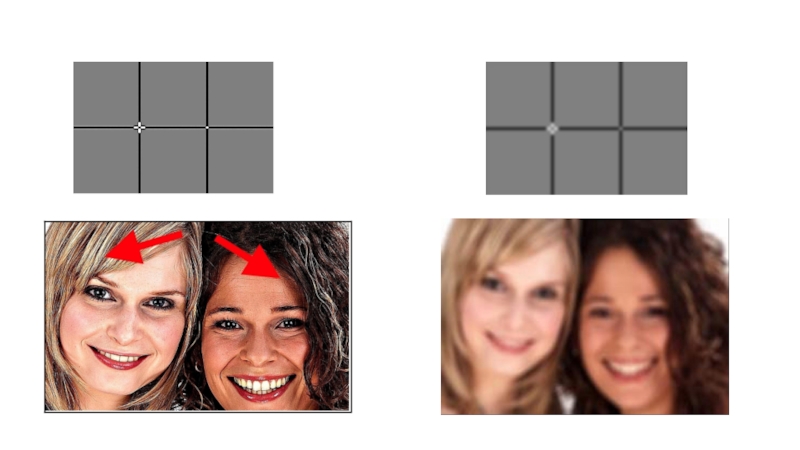

для оценки чёткости/резкости. Данная тестовая область представляет собой пересечение черных

линий на сером фоне. Размытость пересечения, двойные контуры свидетельствуют о необходимости выполнения регулировки.

Тестовая область №5

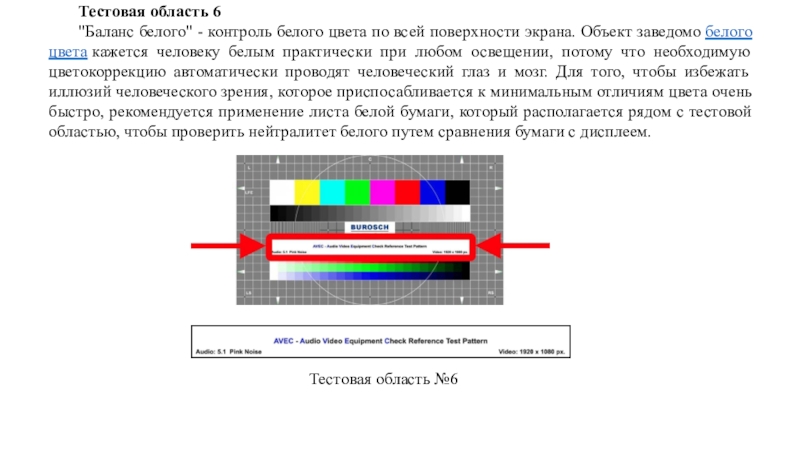

поверхности экрана. Объект заведомо белого цвета кажется человеку белым практически при любом

освещении, потому что необходимую цветокоррекцию автоматически проводят человеческий глаз и мозг. Для того, чтобы избежать иллюзий человеческого зрения, которое приспосабливается к минимальным отличиям цвета очень быстро, рекомендуется применение листа белой бумаги, который располагается рядом с тестовой областью, чтобы проверить нейтралитет белого путем сравнения бумаги с дисплеем.

Тестовая область №6

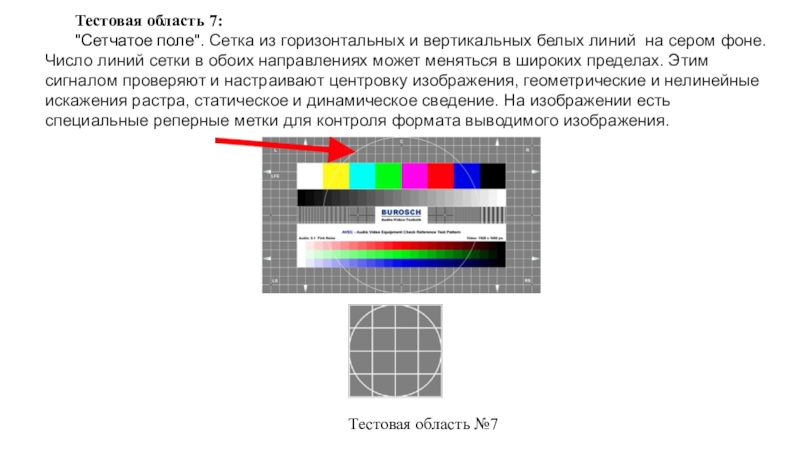

белых линий на сером фоне. Число линий сетки в обоих

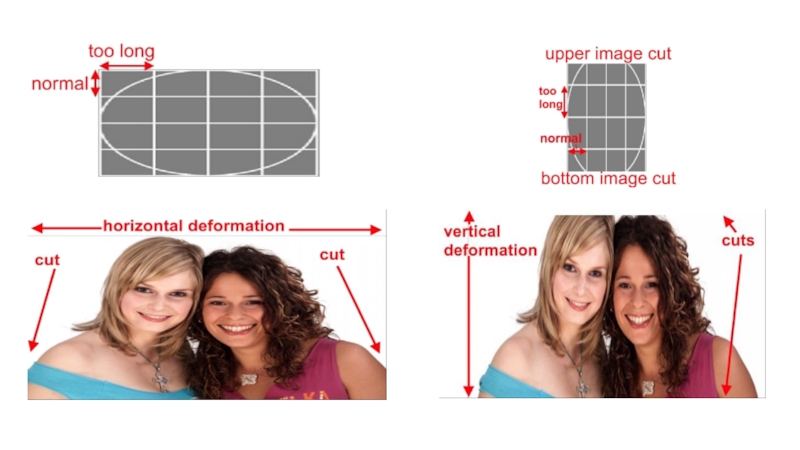

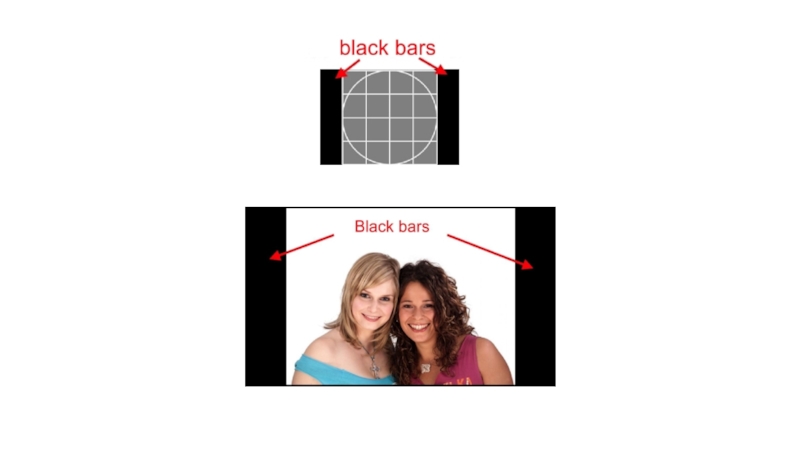

направлениях может меняться в широких пределах. Этим сигналом проверяют и настраивают центровку изображения, геометрические и нелинейные искажения растра, статическое и динамическое сведение. На изображении есть специальные реперные метки для контроля формата выводимого изображения.

Тестовая область №7

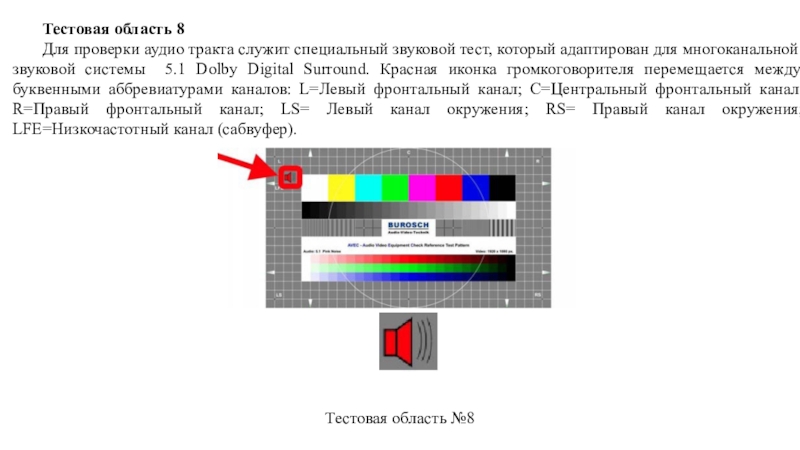

тест, который адаптирован для многоканальной звуковой системы 5.1 Dolby Digital

Surround. Красная иконка громкоговорителя перемещается между буквенными аббревиатурами каналов: L=Левый фронтальный канал; C=Центральный фронтальный канал; R=Правый фронтальный канал; LS= Левый канал окружения; RS= Правый канал окружения; LFE=Низкочастотный канал (сабвуфер).

Тестовая область №8
