Слайд 1САНКТ-ПЕТЕРБУРГСКИЙ УНИВЕРСИТЕТ
ГПС МЧС РОССИИ
КАФЕДРА ПБЗ и АСП
Тема № 3 «Установки водяного
и пенного пожаротушения»
Практическое занятие №4«Назначение, устройство, принцип работы основных элементов
водяных и пенных АУПТ»
Учебные вопросы:
1. Назначение, устройство и принцип работы спринклеров, дренчеров, генераторов.
2. Назначение, устройство и работа КПУ.
3. Способы дозирования и виды дозаторов.
Санкт-Петербург
2010
ПОЖАРНАЯ АВТОМАТИКА

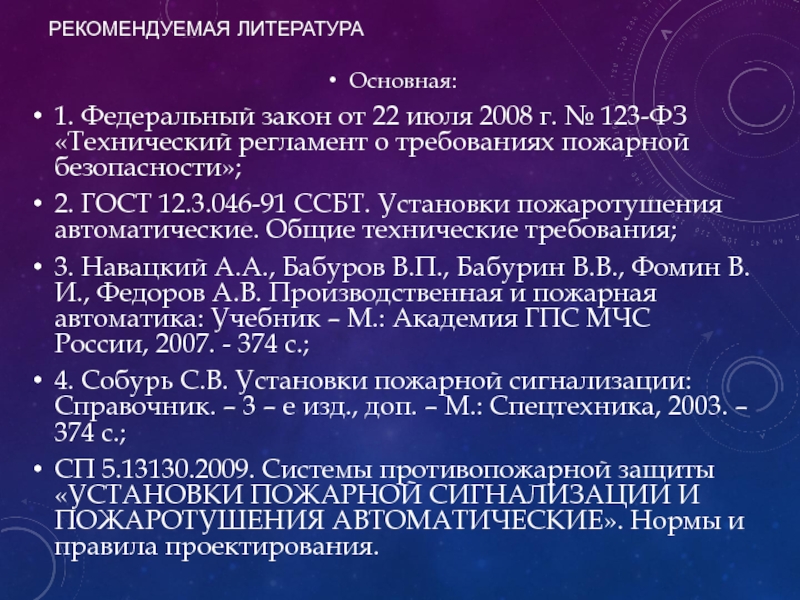

Слайд 2РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
Основная:
1. Федеральный закон от 22 июля 2008 г.
№ 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
2. ГОСТ 12.3.046-91
ССБТ. Установки пожаротушения автоматические. Общие технические требования;
3. Навацкий А.А., Бабуров В.П., Бабурин В.В., Фомин В.И., Федоров А.В. Производственная и пожарная автоматика: Учебник – М.: Академия ГПС МЧС России, 2007. - 374 с.;
4. Собурь С.В. Установки пожарной сигнализации: Справочник. – 3 – е изд., доп. – М.: Спецтехника, 2003. – 374 с.;
СП 5.13130.2009. Системы противопожарной защиты «УСТАНОВКИ ПОЖАРНОЙ СИГНАЛИЗАЦИИ И ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ». Нормы и правила проектирования.

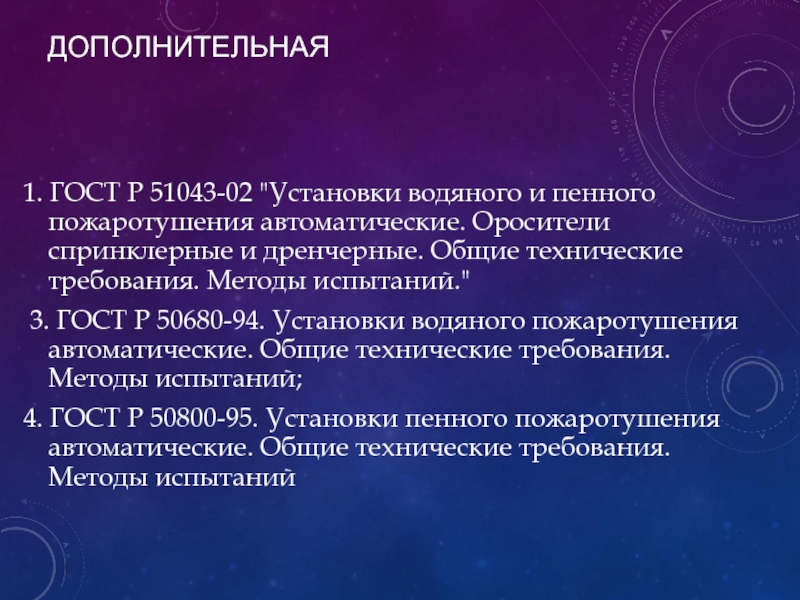

Слайд 3Дополнительная
1. ГОСТ Р 51043-02 "Установки водяного и пенного пожаротушения автоматические.
Оросители спринклерные и дренчерные. Общие технические требования. Методы испытаний."
3. ГОСТ Р 50680-94. Установки водяного пожаротушения автоматические. Общие технические требования. Методы испытаний;
4. ГОСТ Р 50800-95. Установки пенного пожаротушения автоматические. Общие технические требования. Методы испытаний
Слайд 5В состав водяной АУПТ входят:
• насосные агрегаты;
• распределительные трубопроводы с
оросителями;
• побудительные системы;
• узлы управления;
• запорная, запорно-регулирующая и защитная арматура
(задвижки, вентили, обратные клапаны);
• ёмкости (резервуары и гидроаккумуляторы);
• дозаторы;
• компрессор;
• оповещатели;
• оборудование электроавтоматики (контроля и управления);
• технические средства бнаружения пожара.
В состав пенной АУПТ входят:
• насосные агрегаты;
• распределительные трубопроводы с оросителями;
• пеногенераторы;
• побудительные системы;
• узлы управления;
• запорная, запорно-регулирующая и защитная арматура (задвижки, вентили, обратные клапаны);
• ёмкости (резервуары и гидроаккумуляторы);
• дозаторы;
• компрессор;
• оповещатели;
• оборудование электроавтоматики (контроля и управления);
• технические средства обнаружения пожара.
Слайд 7
Оросители (спринклерные и дренчерные) предназначены для распыления воды и распределения
ее по защищаемой площади при тушении пожаров или их локализации,
а также для создания водяных завес.
1. Назначение, устройство и принцип работы спринклеров, дренчеров, генераторов.
Слайд 8 Спринклерные оросители являются автоматически действующими устройствами. Они применяются для разбрызгивания
воды над защищаемой поверхностью в спринклерных установках и в качестве
побудителя в дренчерных установках пожаротушени
Слайд 9Конструктивно сплинклерный ороситель - это оросительная головка, вмонтированная в спринклерную установку
(сеть водопроводных труб, в которых постоянно находится вода или воздух
под давлением).
Отверстие спринклера закрыто тепловым замком либо термочувствительной колбой, рассчитанными на температуру 57, 68, 72, 74, 79, 93, 101, 138, 141, 182, 204, 260 и даже 343°С.
При достижении температуры в помещении определенной величины, замок спринклера распаивается или лопается колба, и вода начинает орошать защищаемую зону.
Недостатком такой системы является сравнительно большая инерционность — головки вскрываются примерно через 2-3 минуты после повышения температуры.

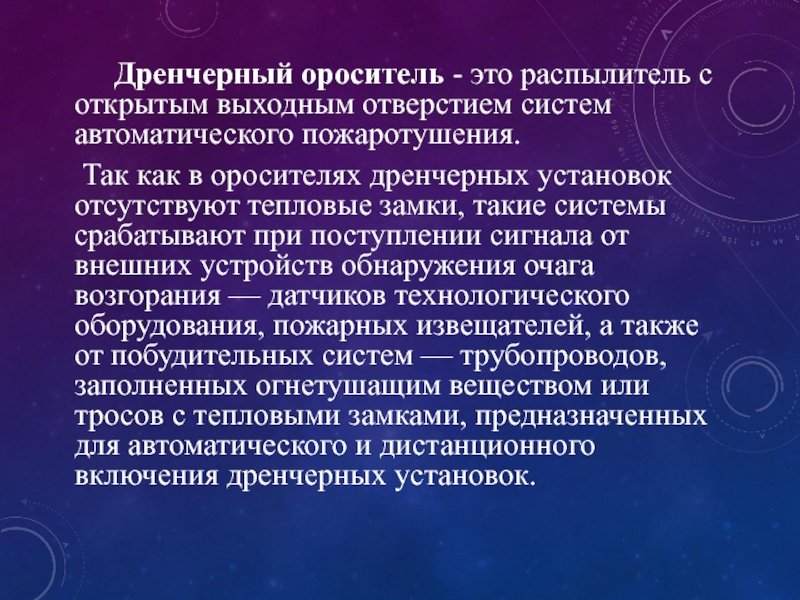

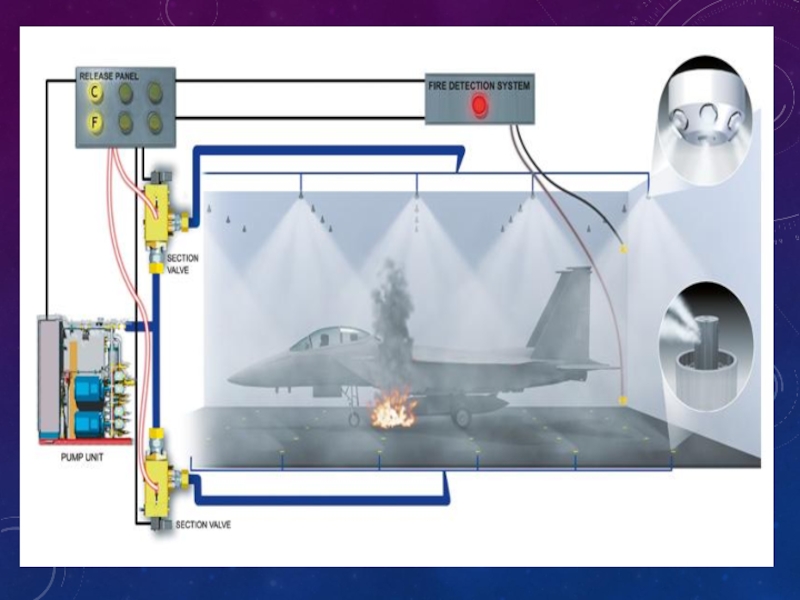

Слайд 10 Дренчерный ороситель - это распылитель с открытым выходным отверстием систем автоматического пожаротушения.
Так
как в оросителях дренчерных установок отсутствуют тепловые замки, такие системы
срабатывают при поступлении сигнала от внешних устройств обнаружения очага возгорания — датчиков технологического оборудования, пожарных извещателей, а также от побудительных систем — трубопроводов, заполненных огнетушащим веществом или тросов с тепловыми замками, предназначенных для автоматического и дистанционного включения дренчерных установок.
Слайд 15По монтажному расположению оросители подразделяются на:
устанавливаемые вертикально розеткой вверх (В);
устанавливаемые вертикально розеткой вниз (Н);
устанавливаемые вертикально розеткой вверх
или вниз (универсальные) (У);
устанавливаемые горизонтально относительно оси оросителя (Г).
По виду покрытия корпуса оросители подразделяют на:
без покрытия (о);
декоративное (д);
антикоррозионное (а).

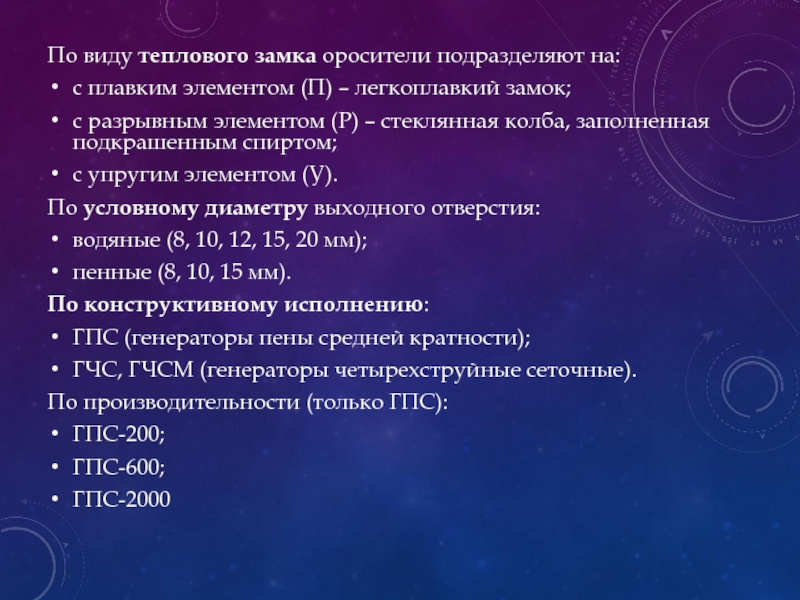

Слайд 16По виду теплового замка оросители подразделяют на:
с плавким элементом (П)
– легкоплавкий замок;
с разрывным элементом (Р) – стеклянная колба, заполненная
подкрашенным спиртом;
с упругим элементом (У).
По условному диаметру выходного отверстия:
водяные (8, 10, 12, 15, 20 мм);
пенные (8, 10, 15 мм).
По конструктивному исполнению:
ГПС (генераторы пены средней кратности);
ГЧС, ГЧСМ (генераторы четырехструйные сеточные).
По производительности (только ГПС):
ГПС-200;
ГПС-600;
ГПС-2000
Слайд 172. Назначение, устройство и работа КПУ.
Контрольно-пусковой узел управления "Спринт-100(150)" (КПУУ)
предназначен для создания автоматических спринклерных идренчерных установок водяного и пенного
пожаротушения с контролем автоматического пуска.

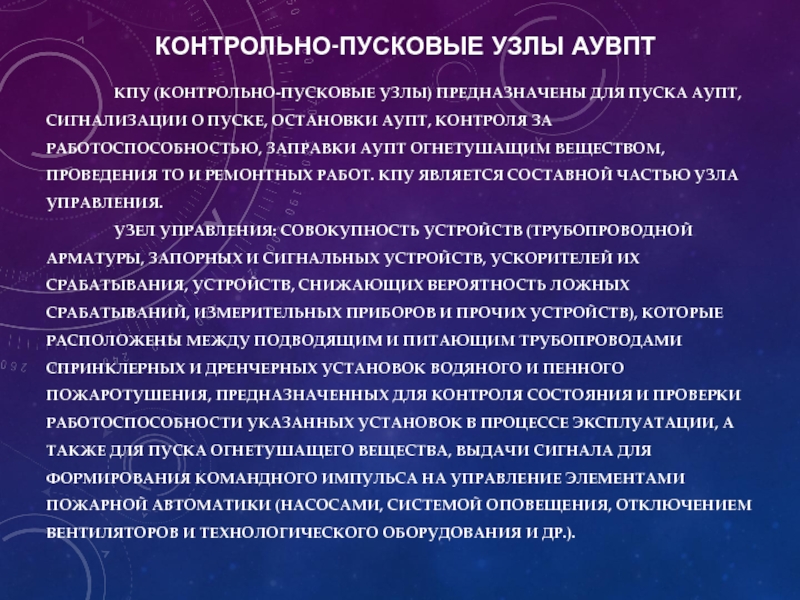

Слайд 18Контрольно-пусковые узлы АУВПТ
КПУ (контрольно-пусковые узлы) предназначены для пуска АУПТ,
сигнализации о пуске, остановки АУПТ, контроля за работоспособностью, заправки АУПТ
огнетушащим веществом, проведения ТО и ремонтных работ. КПУ является составной частью узла управления.
Узел управления: Совокупность устройств (трубопроводной арматуры, запорных и сигнальных устройств, ускорителей их срабатывания, устройств, снижающих вероятность ложных срабатываний, измерительных приборов и прочих устройств), которые расположены между подводящим и питающим трубопроводами спринклерных и дренчерных установок водяного и пенного пожаротушения, предназначенных для контроля состояния и проверки работоспособности указанных установок в процессе эксплуатации, а также для пуска огнетушащего вещества, выдачи сигнала для формирования командного импульса на управление элементами пожарной автоматики (насосами, системой оповещения, отключением вентиляторов и технологического оборудования и др.).
Слайд 19Классификация и обозначение узлов управления
По виду на:
- спринклерные (С);
-
дренчерные (Д).
По среде заполнения питающего и распределительных трубопроводов на:
-
водозаполненные (В);
- воздушные (Вз).
Примечание - в обозначении дренчерных сигнальных клапанов среду заполнения питающего и
распределительного трубопроводов не указывают

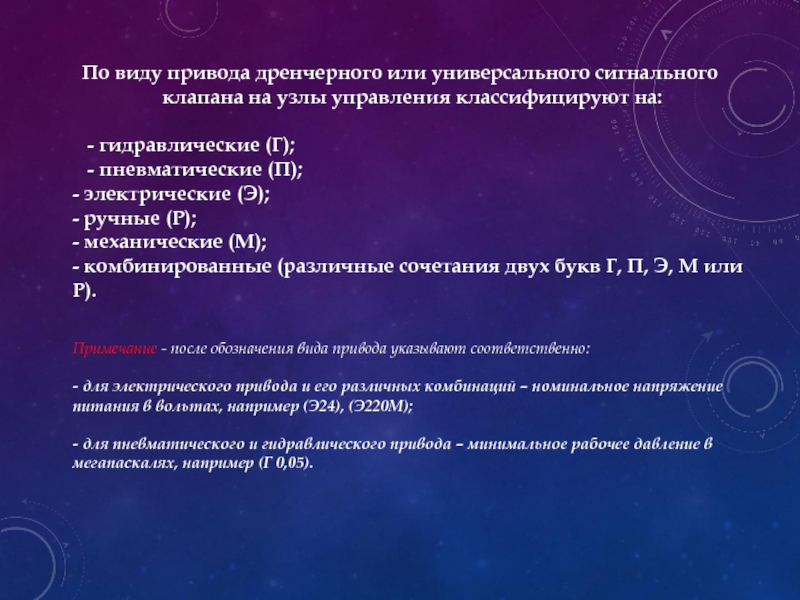

Слайд 20По виду привода дренчерного или универсального сигнального клапана на узлы
управления классифицируют на:
- гидравлические (Г);
- пневматические (П);
- электрические (Э);
- ручные
(Р);
- механические (М);
- комбинированные (различные сочетания двух букв Г, П, Э, М или Р).
Примечание - после обозначения вида привода указывают соответственно:
- для электрического привода и его различных комбинаций – номинальное напряжение питания в вольтах, например (Э24), (Э220М);
- для пневматического и гидравлического привода – минимальное рабочее давление в
мегапаскалях, например (Г 0,05).
Слайд 21По рабочему положению на трубопроводе относительно горизонтальной плоскости на:
- вертикальные
(В);
- горизонтальные (Г);
- универсальные (У).
Примечание – Для универсальных УУ –
не менее чем в двух пространственных положениях.
По типу соединения с трубопроводом и/или арматурой на:
- фланцевые (Ф);
- муфтовые (М);
- штуцерные (Ш);
- хомутовые (X);
- комбинированные (различные сочетания двух букв Ф, М, Ш или X).
Примечание – При двухбуквенном обозначении первая буква означает входное соединение, вторая – выходное
соединение.
Слайд 22КЛАПАН СПРИНКЛЕРНЫЙ "МОКРЫЙ" / WET ALARM VALVE

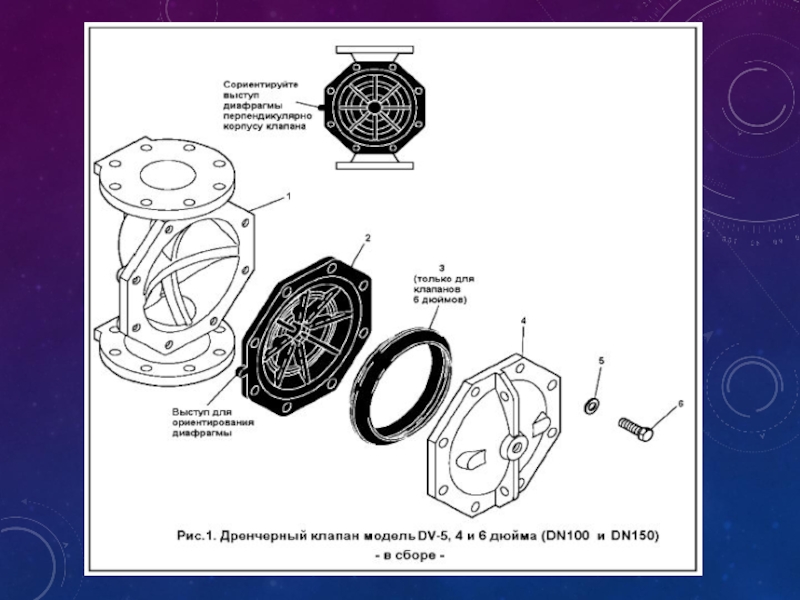

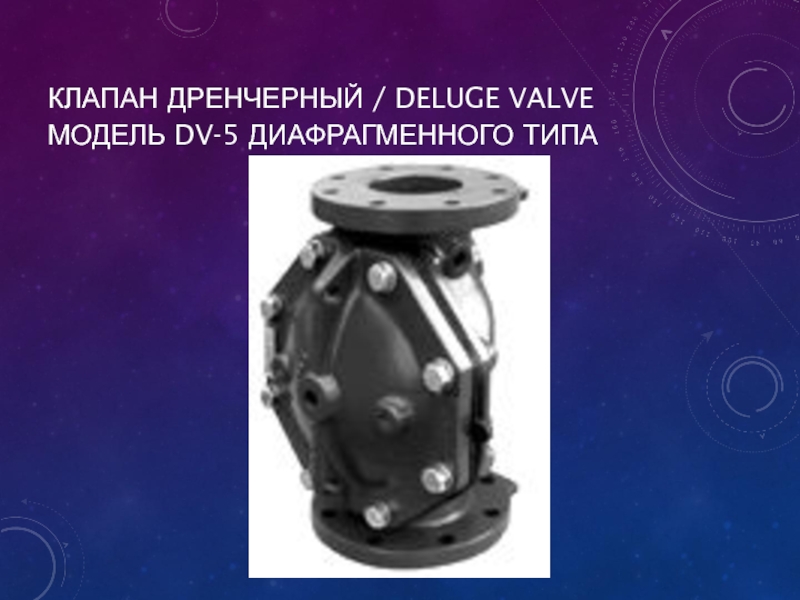

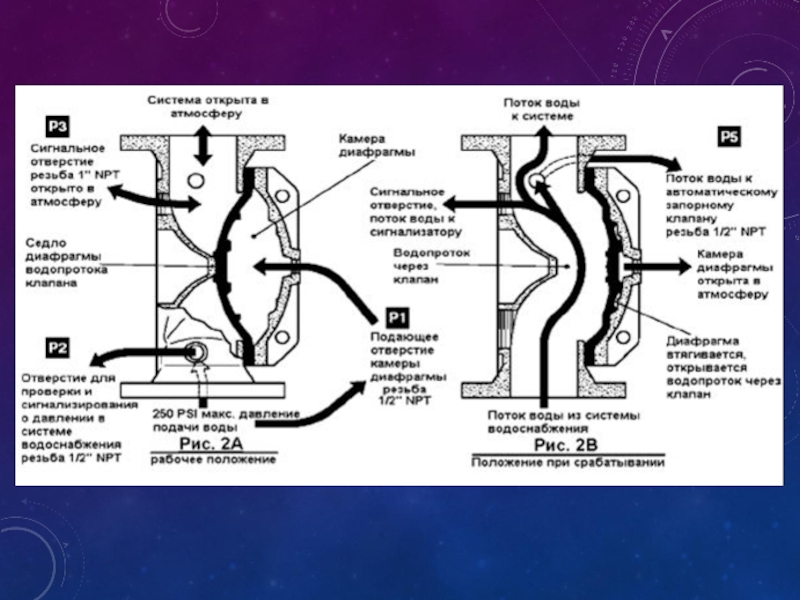

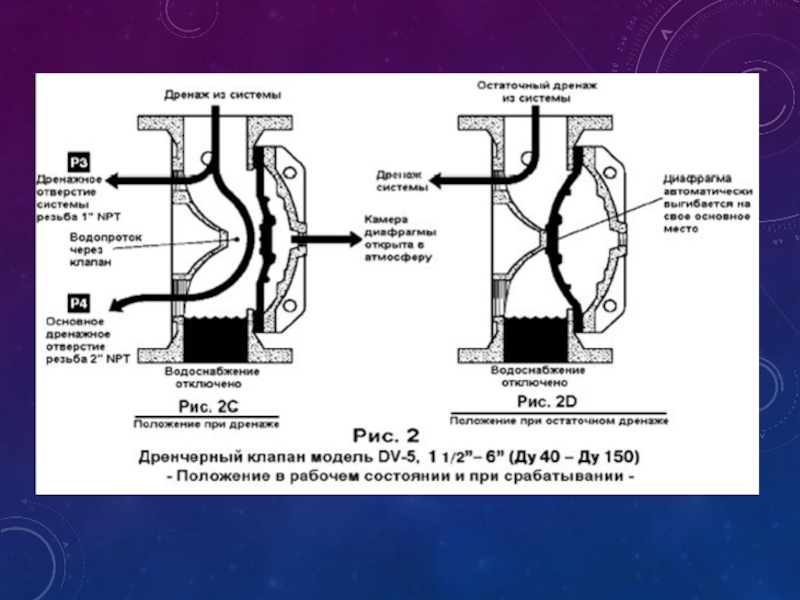

Слайд 25КЛАПАН ДРЕНЧЕРНЫЙ / DELUGE VALVE
МОДЕЛЬ DV-5 ДИАФРАГМЕННОГО ТИПА
Слайд 293.Способы дозирования и виды дозаторов.

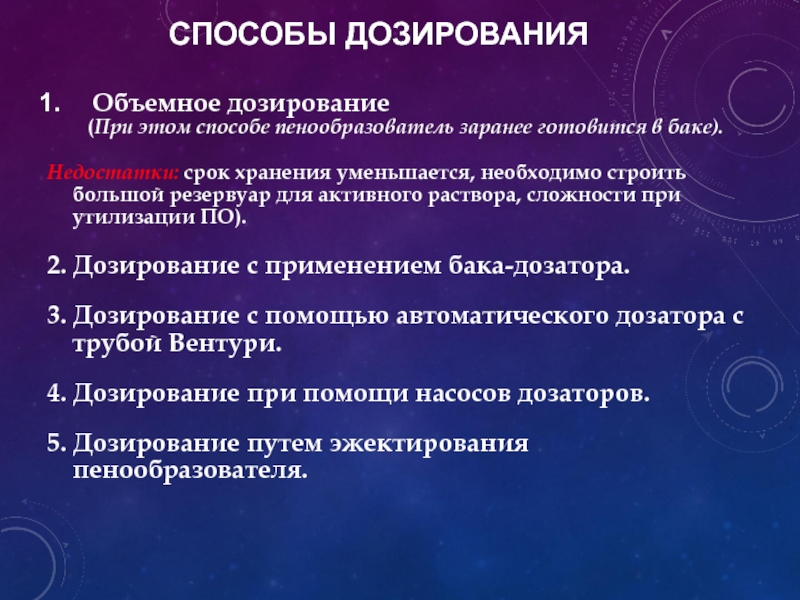

Слайд 30Способы дозирования
Объемное дозирование
(При этом способе пенообразователь заранее готовится в баке).
Недостатки: срок хранения уменьшается, необходимо строить большой резервуар для активного
раствора, сложности при утилизации ПО).
2. Дозирование с применением бака-дозатора.
3. Дозирование с помощью автоматического дозатора с трубой Вентури.
4. Дозирование при помощи насосов дозаторов.
5. Дозирование путем эжектирования пенообразователя.
Слайд 31Рис. Схема установки с заранее приготовленным раствором пенообразователя
1 — резервуар
с водным раствором пенообразователя; 2 —перфорированный трубопровод; 3 — стояк;
4 — нормально закрытая задвижка; 5 — электрозадвижка; 6 — электродвигатель; 7 — насос; 8 — нормально открытая задвижка

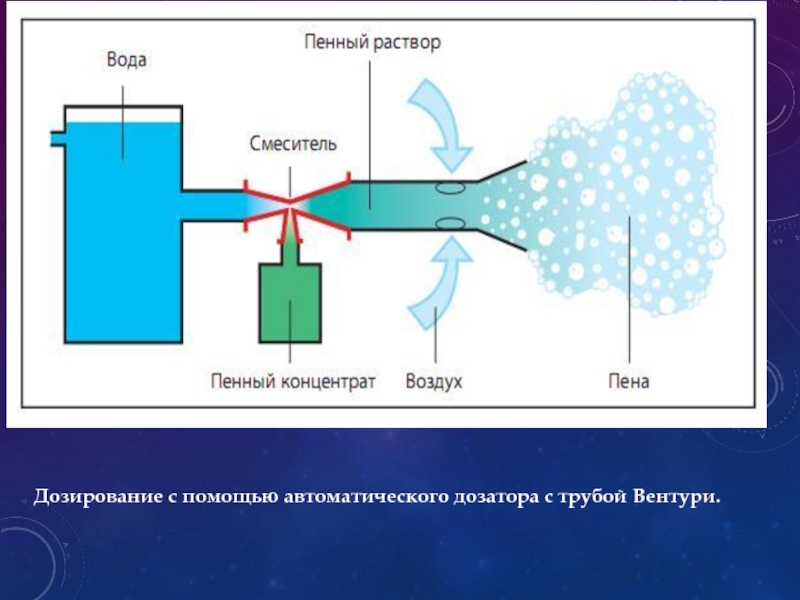

Слайд 32Дозирование с помощью автоматического дозатора с трубой Вентури.

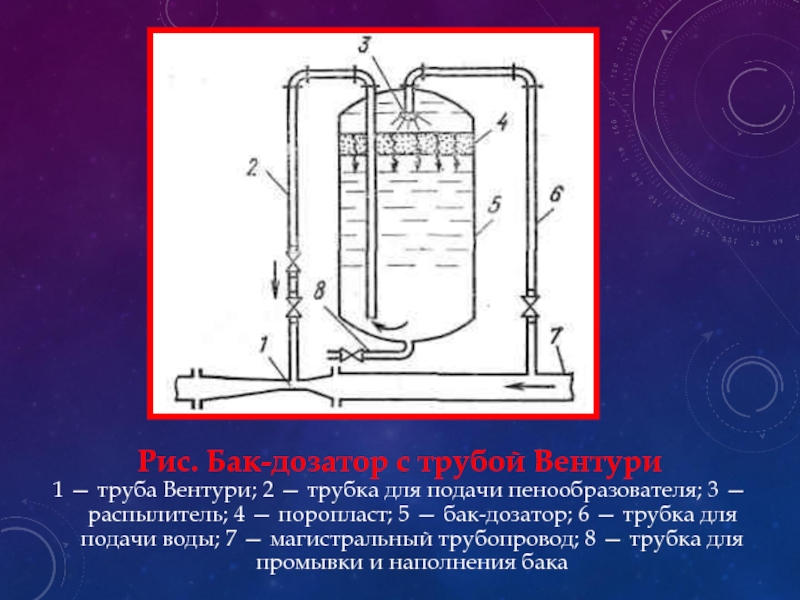

Слайд 33Рис. Бак-дозатор с трубой Вентури
1 — труба Вентури; 2 —
трубка для подачи пенообразователя; 3 — распылитель; 4 — поропласт;
5 — бак-дозатор; 6 — трубка для подачи воды; 7 — магистральный трубопровод; 8 — трубка для промывки и наполнения бака

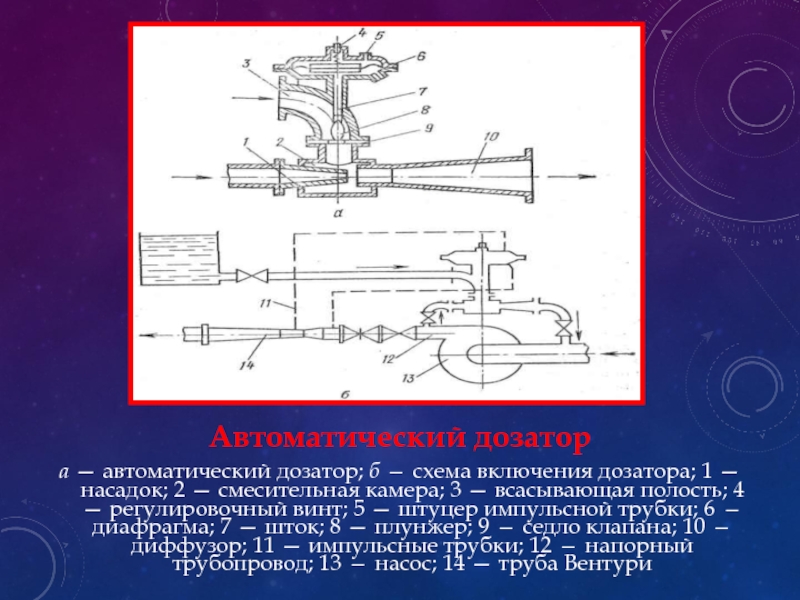

Слайд 34Автоматический дозатор
а — автоматический дозатор; б — схема включения дозатора;
1 — насадок; 2 — смесительная камера; 3 — всасывающая
полость; 4 — регулировочный винт; 5 — штуцер импульсной трубки; 6 — диафрагма; 7 — шток; 8 — плунжер; 9 — седло клапана; 10 — диффузор; 11 — импульсные трубки; 12 — напорный трубопровод; 13 — насос; 14 — труба Вентури
Слайд 35Рис. Схема дозирования пенообразователя с. помощью насоса-дозатора
1 — дозирующая шайба;
2 — электродвигатель 3 — емкость с пенообразователем; 4 —
нормально открытая задвижка; 5 — насос-дозатор; 6 — задвижка с электроприводом; 7 — электродвигатель; 8 — водопровод; 9 — нормально открытая задвижка; 10 — насос; 11 — задвижка с электроприводом

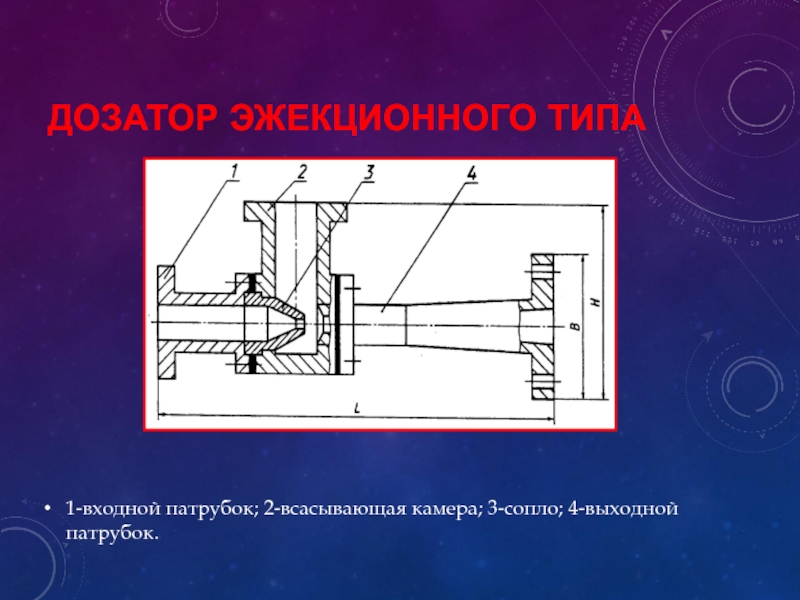

Слайд 36Дозатор эжекционного типа
1-входной патрубок; 2-всасывающая камера; 3-сопло; 4-выходной патрубок.

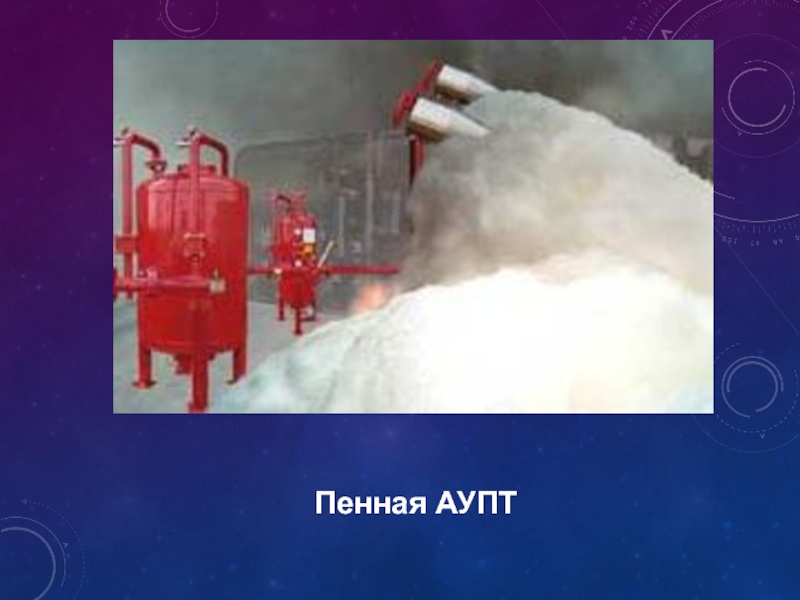

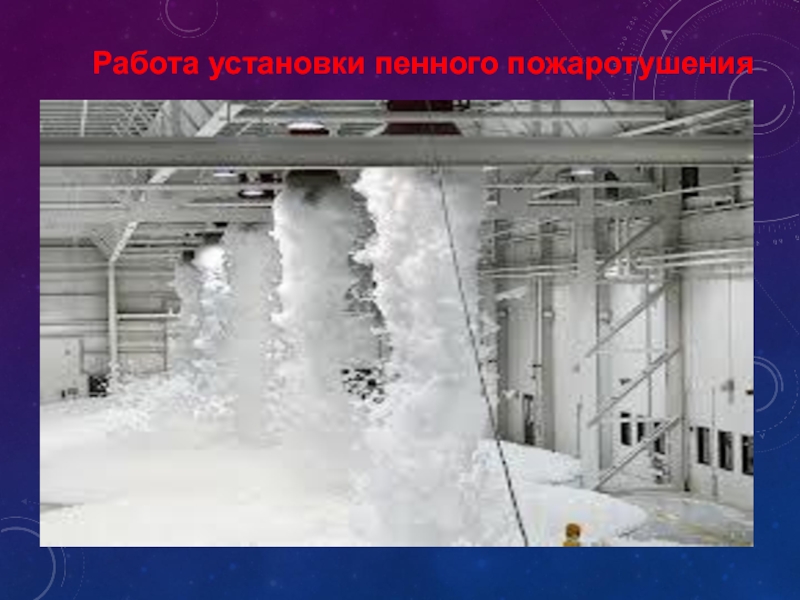

Слайд 37Работа установки пенного пожаротушения
Слайд 38Роботизированная установка пенного пожаротушения
