Последовательное и параллельное соединение проводников. Решение задач по темам: «Закон Ома для участка цепи», «Последовательное и параллельное соединения проводников» Урок №3,414.09.12
Слайды и текст этой презентации
Слайд 2Последовательное и параллельное соединение проводников. Решение задач по темам: «Закон
Ома для участка цепи», «Последовательное и параллельное соединения проводников»
Слайд 3Ответьте на вопросы:
Что называется сопротивлением?
В чём причина сопротивления?
От каких параметров
зависит сопротивление проводника?
Сформулируйте закон Ома для участка цепи.
Силу тока в
цепи увеличили в два раза. Как изменилось сопротивление проводника?Напряжение в цепи уменьшили в два раза. Как изменилось сопротивление проводника?
Длину проводника уменьшили в три раза. Как изменилось сопротивление проводника?
Проволоку согнули пополам. Как изменилось сопротивление проволоки?

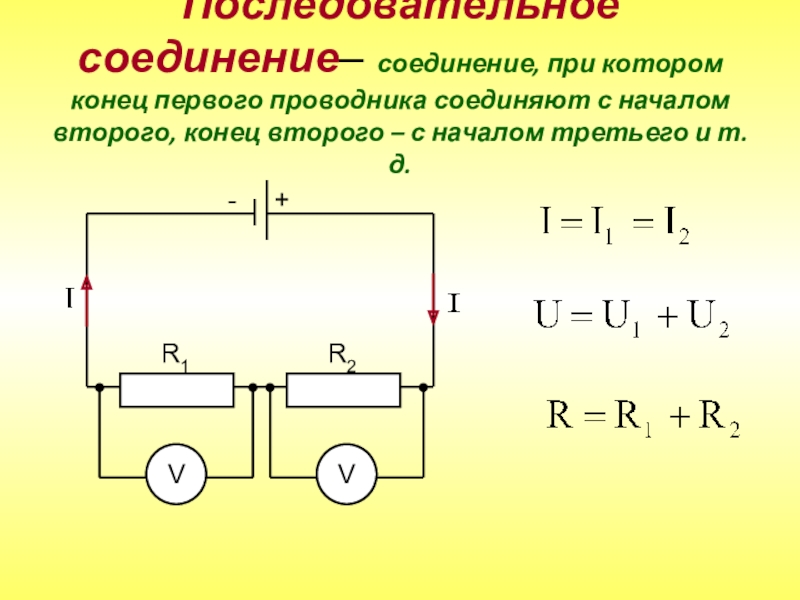

Слайд 5Последовательное соединение– соединение, при котором конец первого проводника соединяют с
началом второго, конец второго – с началом третьего и т.д.
R1
R2
Слайд 7Параллельное соединение- соединение, при котором начала всех проводников присоединяются к
одной точке цепи, а их концы к другой.
Слайд 8R1
Если R1 = R2 = R3 = … = Rn
Пример параллельного
соединения:потребители в жилых помещениях.
Слайд 10
Последовательное – защита цепей от перегрузок: при увеличении силы тока
выходит из строя предохранитель, и цепь автоматически отключается. При выходе
из строя одного из элементов соединения отключаются и остальные.Параллельное – при выходе из строя одного из элементов соединения, остальные действуют. При включении элемента с меньшим возможным напряжением в цепь элемент перегорит.
Преимущества и недостатки соединений
Слайд 11 Решение задач по темам:
«Закон Ома
для участка цепи»,
«Последовательное и параллельное соединения проводников»
Слайд 12Закон Ома для участка цепи
а). U = 20 B R=10 Om
I-?
б). I=10 A R = 5 Om U-?
в). I =
5 A U=15 B R-?Ответ:
а). I = 2 А,
б). U= 50 В,
в). R = 3 Ом
Слайд 13Задача №1.Вольтметр V1 показывает 12 В. каковы показания амперметра и
вольтметра V2?
6 Ом
2 Ом
R1
R2
Решение:
Ответ:I=2 А,
U2 =4 В.
I=I1=U1/R1
U2=I*R2
I=18 В/6
Ом=2 АU2=2А*2 Ом=4В

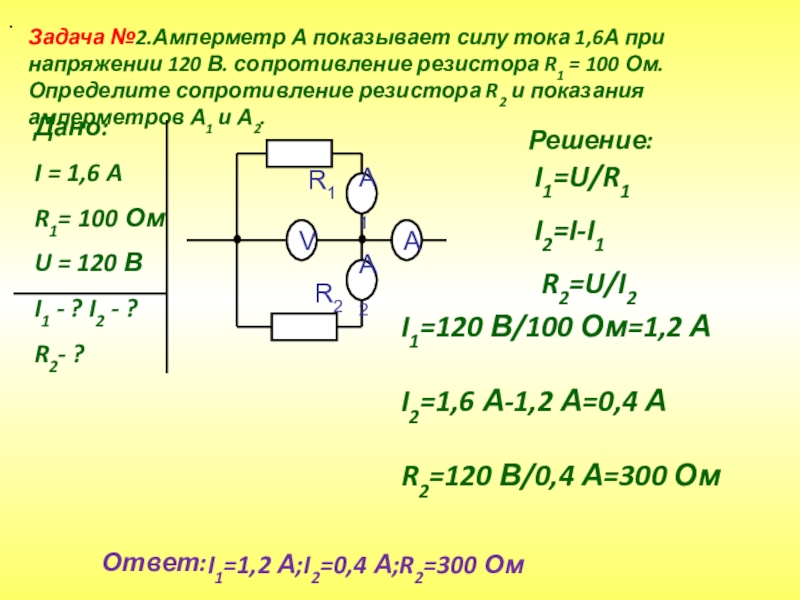

Слайд 14Задача №2.Амперметр А показывает силу тока 1,6А при напряжении 120
В. сопротивление резистора R1 = 100 Ом. Определите сопротивление резистора
R2 и показания амперметров А1 и А2.R1
R2
Решение:
Дано:
I = 1,6 A
R1= 100 Ом
U = 120 В
I1 - ? I2 - ?
R2- ?
Ответ:
.
I1=1,2 А;I2=0,4 А;R2=300 Ом
I1=U/R1
I2=I-I1
R2=U/I2
I1=120 В/100 Ом=1,2 А
I2=1,6 А-1,2 А=0,4 А
R2=120 В/0,4 А=300 Ом
Слайд 15Задача №3.Рассчитать силу тока, проходящую по медному проводу длиной 100
м, площадью поперечного сечения 0,5 мм2, если к концам провода
приложено напряжение 6,8 B.Дано:
I=100м
S=0,5мм2
U=6,8В
р=0,017 Ом мм2 /м
I-?
Ответ: Сила тока равна 2 А.
Решение:
I=U/R
R=рl/S
I= US/ рl
I= 6,8 В*0,5мм2м/0,017м мм2100 м=2 А
Слайд 16Задача №4.В электрическую цепь включены последовательно резистор сопротивлением 5 Ом
и две электрические лампы сопротивлением 500 Ом. Определите общее сопротивление
проводника.Ответ: Общее сопротивление равно 1005 Ом.
Слайд 17Задача №5. Два резистора сопротивлением
r1 = 5 Ом и
r2= 30 Ом включены, как показано на рисунке, к зажимам
источника тока напряжением 6В. Найдите силу тока на всех участках цепи.Ответ: I= 1,4 А; I1= 1,2 А; I2=0,2 А
Дано:
r1=5 Ом
r2=30 Ом
U=6В
I-? I1-? I2-?
Решение:
I1=U/r1
I1=6В/5 Ом=1,2 А
I2=U/r2
I2=6В/30 Ом=0,2 А
I= I2+ I1 =1,2 А+0,2 А=1,4 А
Слайд 18Задача №6.Определите полное сопротивление цепи и токи в каждом проводнике,
если проводники соединены так, как показано на рисунке, а r1=1
Ом, r2=2 Ом, r3= 3 Ом, UAC = 11В.Ответ: RАС=2,2 Ом, I1=5 A, I2=3 А, I3=2 A.
Дано:
r1=1 Ом
r2=2 Ом
r3= 3 Ом
UAC = 11В
RАС -?, I1-?,
I2-?, I3-?
RАС= r1+ r2 r3 / (r2+ r3 )
Решение:
RАС= 1 Ом+2 Ом*3 ОМ/(2 Ом+3 Ом)=2,2 Ом
I1= UAC / RАС ; I1=11В/2,2 Ом=5 А
Uвс= UAC –U1 Uвс= UAC - r1 I1 ; Uвс = 11В-1Ом5А = 6В
I2= Uвс/ r2 ; I2=6В/2 Ом=3А ; I3= Uвс/ r3 ; I=6В/3 Ом=2А

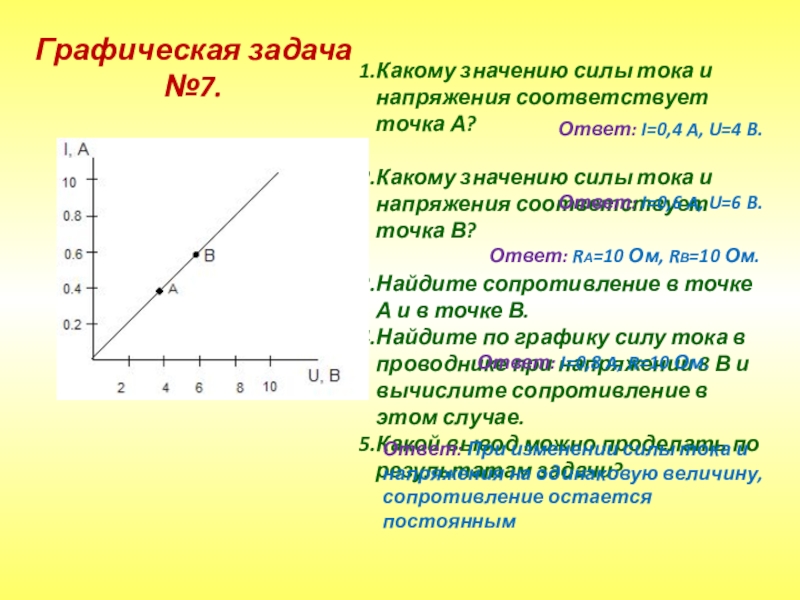

Слайд 19Какому значению силы тока и напряжения соответствует точка А?
Какому
значению силы тока и напряжения соответствует точка В?
Найдите сопротивление в
точке А и в точке В. Найдите по графику силу тока в проводнике при напряжении 8 В и вычислите сопротивление в этом случае.
Какой вывод можно проделать по результатам задачи?
Ответ: При изменении силы тока и напряжения на одинаковую величину, сопротивление остается постоянным
Графическая задача №7.
Ответ: I=0,4 A, U=4 B.
Ответ: I=0,6 A, U=6 B.
Ответ: RА=10 Ом, RВ=10 Ом.
Ответ: I=0,8 A, R=10 Ом.
