Сигнализация в сетях стандарта GSM

частей:
• подсистем пользователей и приложений;
• подсистемы передачи сообщений MTP.

Основными подсистемами пользователя ОКС №7 являются:
• подсистема пользователя ISDN (ISUP);
• подсистема управления соединением сигнализации (SCCP), предоставляющая
услуги сети, связанные или не связанные с установлением соединения для
передачи сигнальной информации, относящейся или не относящейся к речевым
каналам. Эта подсистема используется совместно с другими подсистемами
пользователей;
• подсистема пользователей мобильной связи стандарта NMT-450 (MUP);
• подсистема передачи сигналов управления в процессе разговора сети
мобильной связи NMT-450 (HUP);
• подсистема пользователей мобильной связи стандарта GSM (MAP);
• подсистема пользователя интеллектуальной сети (INAP);
• подсистема возможностей транзакций (TCAP);
• подсистема эксплуатации, технического обслуживания и
административного управления (OMAP).

связи MAP (Mobile Application Part) предоставляет необходимые процедуры сигнализации, требуемые

для обмена информации в сетях сотовой подвижной связи стандарта GSM.

MSC (Mobile Switching Center) - коммутационный центр подвижной связи,выполняет функции установления соединений как между подвижными абонентами сети сотовой продвижной связи (СПС), так и между абонентами сети СПС и абонентами других сетей;

BTS (Base Transceiver Station) - базовая передающая станция, реализует радиоинтерфейс с подвижным абонентом;

BSC (Base Station Controller) - контроллер базовых станций обеспечивает управление базовыми станциями и связь с коммутационным
центром;

HLR (Home Location Register) - основной или домашний регистр местоположения, содержит базу об абонентах, зарегистрированных в данном
коммутационном центре;

VLR (Visitor Location Register) - гостевой регистр местоположения содержит базу данных об абонентах, посетивших зону обслуживания данного коммутационного центра;

AUC (Authentication Center) - центр аутентификации, обеспечивает проверку полномочия подвижного абонента осуществления его доступа
к сети связи;

EIR (Equipment Identity Register) - регистр идентификации оборудования содержит базу данных, необходимых для управления идентификацией оборудования.

коммутации GSM:

1. MAP-MSC

2. MAP-HLR


3. MAP-AUC


4.

MAP-VLR

5. MAP-EIR

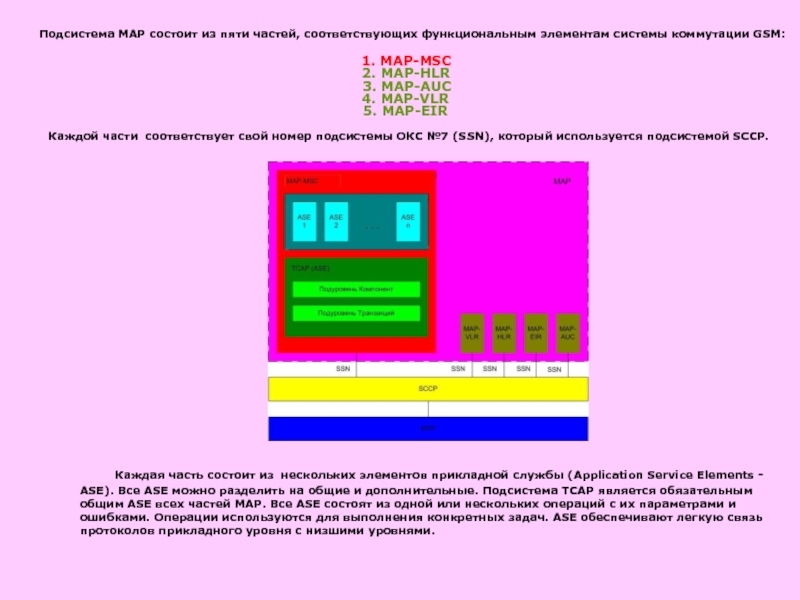

Каждой части соответствует свой номер подсистемы ОКС №7 (SSN), который используется подсистемой SCCP.

Каждая часть состоит из нескольких элементов прикладной службы (Application Service Elements - ASE). Все ASE можно разделить на общие и дополнительные. Подсистема TCAP является обязательным общим ASE всех частей MAP. Все ASE состоят из одной или нескольких операций с их параметрами и ошибками. Операции используются для выполнения конкретных задач. ASE обеспечивают легкую связь протоколов прикладного уровня с низшими уровнями.

между сотовыми системами, но и организует активацию тех или иных

операций с удаленного конца. Например, при поступлении определенных сообщений из другой сотовой сети, которой принадлежит вызывающий абонент, а также сообщаются в обратном направлении результаты активации тех или иных услуг.

Основные задачи MAP:

• регистрация местоположения абонента для сохранения возможности
осуществления исходящих и приема входящих вызовов в пределах всей сети, что обеспечивает
возможность роуминга;

• перерегистрация и стирание предыдущей информации о местоположении
абонента;

• дополнительные виды обслуживания;

• изменение абонентских данных в регистрах HLR и VLR;

• передача информации о тарификации и др.

Задачи MAP определяют набор услуг протокола:

Услуги обеспечения мобильности:
• аутентификация;
• идентификация оборудования
• определение местоположения;
• поиск абонента;
• управление доступом;
• хендовер;
• роуминг;
• абонентские услуги.
2. Управление дополнительными услугами.
3. Управление вызовом.
4. Управление системой передачи коротких сообщений.

SERVICE-USERS (пользователь услуги MAP) - реализует функции организации и поддержки

диалога двух прикладных подсистем МАР, принадлежащих объектам, взаимодействующим в процессе обслуживания вызова и обеспечения функций мобильности абонента.

MAP SERVICE-PROVIDER (поставщик услуг MAP) - реализует набор услуг, запрашиваемый верхним уровнем подсистемы MAP SERVICE-USERS.

Таким образом, подсистема MAP через уровень MAP SERVICE-USERS предоставляет прикладным системам специализированный набор услуг и может рассматриваться этими системами, как “черный ящик” или абстрактная машина, реализованная в виде MAP SERVICE-PROVIDER. Для

Таким образом, подсистема MAP через уровень MAP SERVICE-USERS предоставляет прикладным системам специализированный набор услуг и может рассматриваться этими системами, как “черный ящик” или абстрактная машина, реализованная в виде MAP SERVICE-PROVIDER. Для взаимодействия уровней предусмотрен интерфейс услуги (SERVICE INTERFACE).

Уровень MAP SERVICE-USERS взаимодействует с поставщиком услуги MAP SERVICE-PROVIDER, имитируя или получая примитивы услуг (service-primitives) посредством интерфейса услуги (SERVICE INTERFACE).

Пользователь услуги MAP SERVICE-USERS может получать несколько услуг от разных инстанций поставщика услуги (SERVICE-PROVIDER) одновременно. В таких случаях, процедура предоставления запрошенных услуг реализуется под управлением верхнего уровня, т.е. MAP SERVICE-USERS, который сделал соответствующий запрос.

Так как взаимодействие уровней подсистемы МАР происходит посредством обмена примитивами услуги, то существует несколько типов соответствующих примитивов:

• запрос (request (req));
• указание (indication (ind));
• ответ (response (rsp));
• подтверждение (confirm (cnf)).

доступными одному или нескольким пользователям услуги MAP и реализуют основные

функции в процессе обеспечения мобильности абонента.

Это услуги доступные всем пользователям услуг MAP (MAP SERVICE-USERS) и поддерживают диалог MAP внутри которого могут реализовываться специфические услуги

Услуга-не
подтверждение
(unconfirmed-
service)

Услуга-
подтверждение
(confirmed-
Service)

Услуга, инициированная
поставщиком
SERVICE-PROVIDER
(provider-initiated-service)

Эти услуги должны подтверждаться со стороны поставщика услуги (MAP SERVICE-PROVIDER)

будет производится обмен примитивами для общепринятых специфических услуг пользователей. Открываемый

диалог может состоять из пустой последовательности примитивов, либо содержать один или несколько примитив специфической пользовательской услуги.

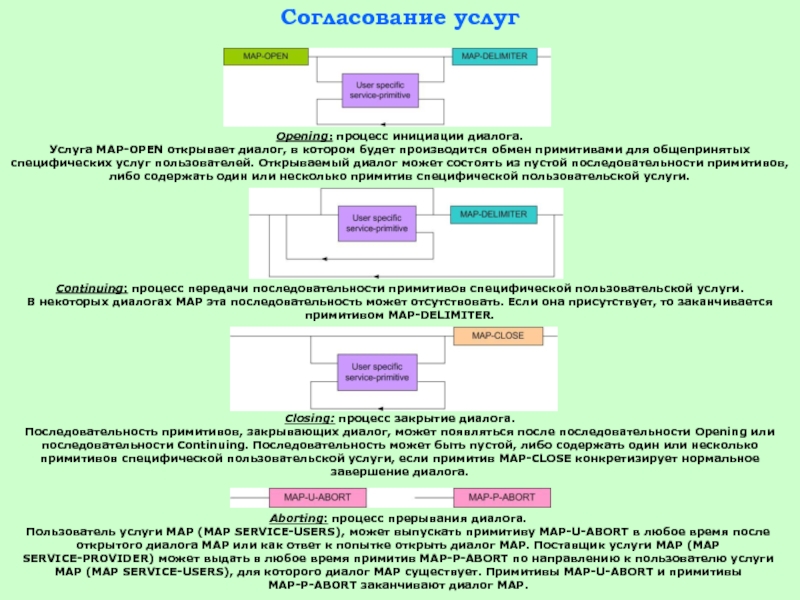

Continuing: процесс передачи последовательности примитивов специфической пользовательской услуги.
В некоторых диалогах MAP эта последовательность может отсутствовать. Если она присутствует, то заканчивается примитивом MAP-DELIMITER.

Closing: процесс закрытие диалога.
Последовательность примитивов, закрывающих диалог, может появляться после последовательности Opening или последовательности Continuing. Последовательность может быть пустой, либо содержать один или несколько примитивов специфической пользовательской услуги, если примитив MAP-CLOSE конкретизирует нормальное завершение диалога.

Aborting: процесс прерывания диалога.
Пользователь услуги MAP (MAP SERVICE-USERS), может выпускать примитиву MAP-U-ABORT в любое время после открытого диалога MAP или как ответ к попытке открыть диалог MAP. Поставщик услуги MAP (МАР SERVICE-PROVIDER) может выдать в любое время примитив MAP-P-ABORT по направлению к пользователю услуги MAP (MAP SERVICE-USERS), для которого диалог MAP существует. Примитивы MAP-U-ABORT и примитивы MAP-P-ABORT заканчивают диалог MAP.
