СИЛОВЫЕ ПРИВОДЫ ПРИСПОСОБЛЕНИЙ

действия производится по формуле

поршень в бесштоковой полости

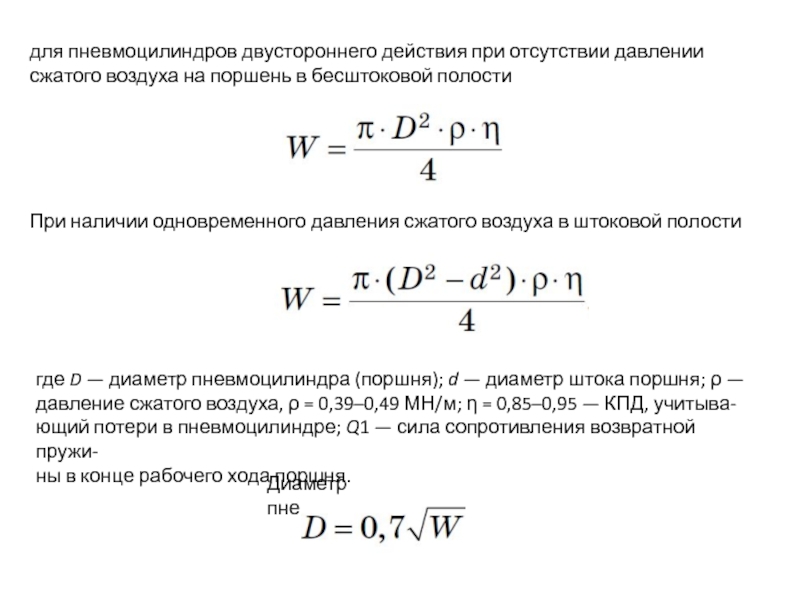

При наличии одновременного давления сжатого воздуха в

штоковой полости

где D — диаметр пневмоцилиндра (поршня); d — диаметр штока поршня; ρ —
давление сжатого воздуха, ρ = 0,39–0,49 МН/м; η = 0,85–0,95 — КПД, учитыва-
ющий потери в пневмоцилиндре; Q1 — сила сопротивления возвратной пружи-
ны в конце рабочего хода поршня.

Диаметр пневмоцилиндра

тарельчатой резинотканевой диафрагмы из ткани бельтинг;
б — плоской резинотканевой диафрагмы;

в — плоской резиновой диафрагмы.

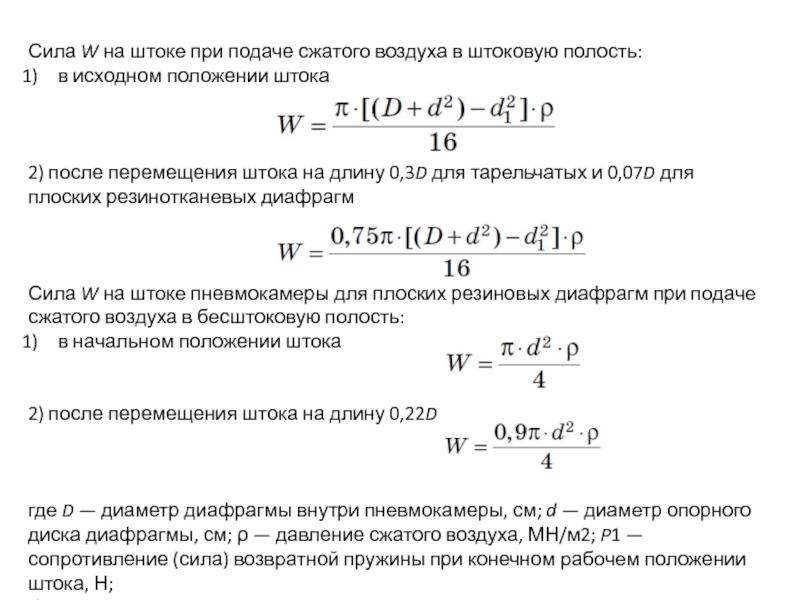

Сила W на штоке пневмокамеры одностороннего действия для тарельчатых (выпуклых) и плоских диафрагм из прорезиненной ткани:
1) в исходном положении штока

0,07D для
плоских диафрагм
Сила W на штоке пневмокамеры для плоских резиновых

диафрагм при подаче сжатого воздуха в бесштоковую полость:
1) в начальном положении штока

2) в положении штока после перемещения на длину 0,22D

до конечного положения штока:
1) для тарельчатой резинотканевой диафрагмы L =

(0,25–0,35)D;
2) для плоской резинотканевой диафрагмы L = (0,18–0,22)D.
Приближенно сила W на штоке диафрагменной пневмокамеры двустороннего действия для тарельчатых (выпуклых) и плоских резинотканевых диафрагм при подаче сжатого воздуха в бесштоковую полость:
1) в исходном положении штока

2) после перемещения штока на длину 0,3D для тарельчатых и 0,07D для
плоских резинотканевых диафрагм

полость:
в исходном положении штока



2) после перемещения штока на длину 0,3D

для тарельчатых и 0,07D для
плоских резинотканевых диафрагм



Сила W на штоке пневмокамеры для плоских резиновых диафрагм при подаче сжатого воздуха в бесштоковую полость:
в начальном положении штока


2) после перемещения штока на длину 0,22D



где D — диаметр диафрагмы внутри пневмокамеры, см; d — диаметр опорного
диска диафрагмы, см; ρ — давление сжатого воздуха, МН/м2; P1 — сопротивление (сила) возвратной пружины при конечном рабочем положении штока, Н;
d1 — диаметр штока, см.
