Слайд 1СЛАЙДЫ к уроку физики
10 класс
тема «НАПРЯЖЕННОСТЬ ЭЛЕКТРОСТАТИЧЕСКОГО ПОЛЯ.
ЛИНИИ НАПРЯЖЕННОСТИ ЭЛЕКТРОСТАТИЧЕСКОГО ПОЛЯ»
МОУ СОШ № 1
Учитель Жданкина О.
В.

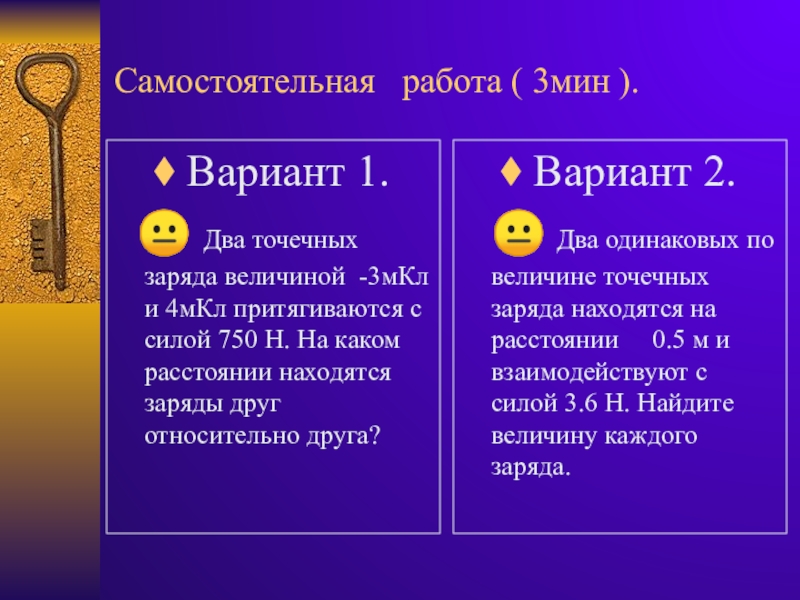

Слайд 2Самостоятельная работа ( 3мин ).
Вариант 1.
Два точечных
заряда величиной -3мКл и 4мКл притягиваются с силой 750 Н.
На каком расстоянии находятся заряды друг относительно друга?
Вариант 2.
Два одинаковых по величине точечных заряда находятся на расстоянии 0.5 м и взаимодействуют с силой 3.6 Н. Найдите величину каждого заряда.
Слайд 3Самопроверка по образцу.
Вариант 1.

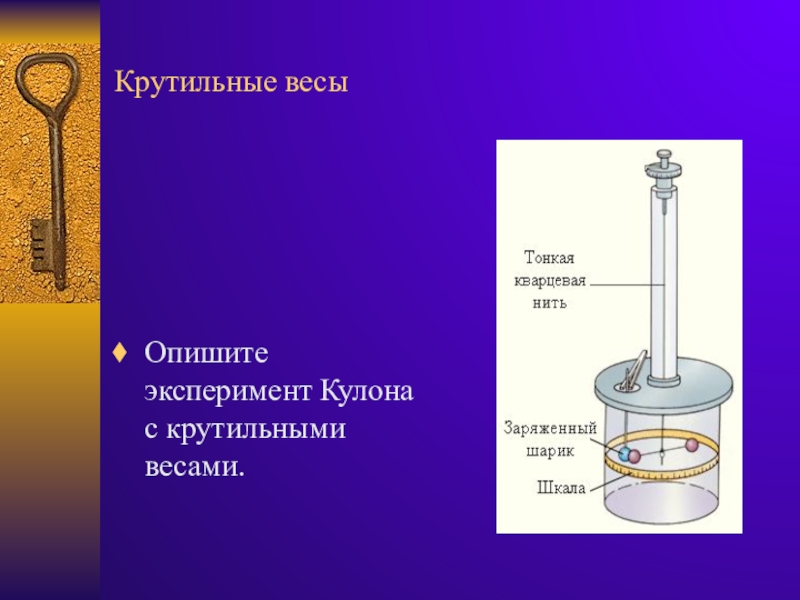

Слайд 4Крутильные весы
Опишите эксперимент Кулона с крутильными весами.
Слайд 5Подумай и ответь.
Что демонстрируют эти рисунки?
Сформулируйте закон Кулона.
В чем заключается
физический смысл коэффициента пропорциональности в законе Кулона?
Слайд 6Тема урока «Напряженность электростатического поля. Линии напряженности электростатического поля.»
ЦЕЛИ УРОКА:
- доказать, что заряд является источником электромагнитного поля, распространяющегося в
пространстве со скоростью света (опыт с электрометром и заряженной палочкой);
- ввести силовую характеристику электростатического поля – напряженность поля;
- познакомить с единицей измерения напряженности;
- определить напряженность поля точечного заряда;
- установить направление вектора напряженности;
- ввести понятие «линии напряженности»;
- изобразить линии напряженности кулоновских полей положительного и отрицательного точечных зарядов;
- познакомить с понятием «однородное поле».
Слайд 7Напряженность поля – силовая характеристика электростатического поля.
Напряженность электростатического поля –
векторная физическая величина, равная отношению силы Кулона, с которой поле
действует на пробный положительный заряд, помещенный в данную точку поля, к величине этого заряда.
Единица напряженности – ньютон на кулон
(Н/Кл).
Слайд 8Напряженность поля, созданного точечным положительным зарядом Q, в точке, находящейся
на расстоянии r от него.

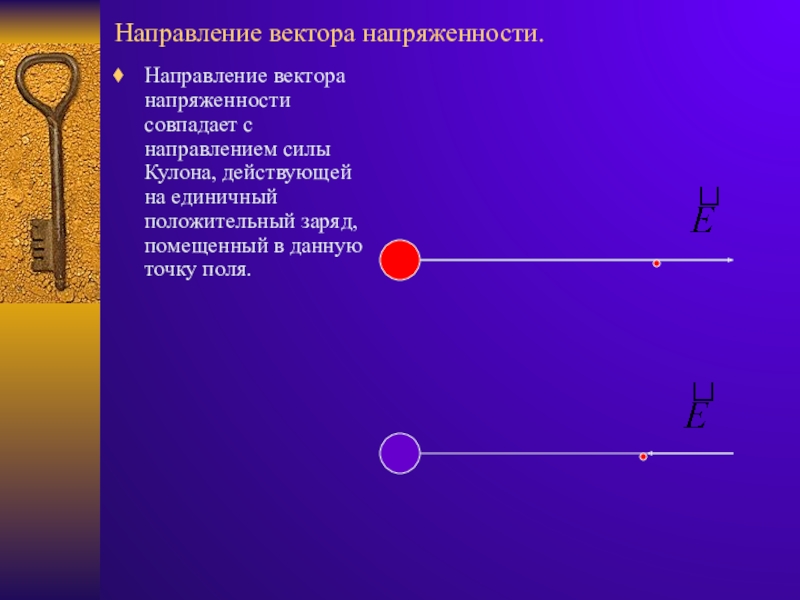

Слайд 9Направление вектора напряженности.
Направление вектора напряженности совпадает с направлением силы
Кулона, действующей на единичный положительный заряд, помещенный в данную точку
поля.

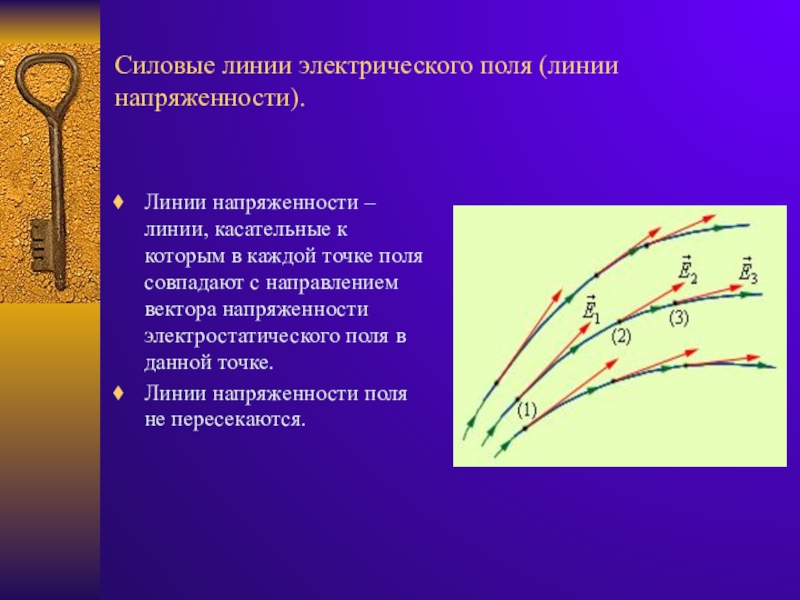

Слайд 10Силовые линии электрического поля (линии напряженности).
Линии напряженности – линии, касательные
к которым в каждой точке поля совпадают с направлением вектора
напряженности электростатического поля в данной точке.
Линии напряженности поля не пересекаются.
Слайд 11Силовые линии кулоновских полей положительного и отрицательного точечных зарядов.
Положительный заряд
является источником линий напряженности – линии напряженности выходят из изолированного
положительного заряда в бесконечность.
Отрицательный заряд является стоком линий напряженности – линии напряженности входят в изолированный отрицательный заряд из бесконечности.
Слайд 12Силовые линии системы из двух равных по величине положительных точечных
зарядов.
Слайд 13Силовые линии системы из двух неравных по величине положительных точечных
зарядов.

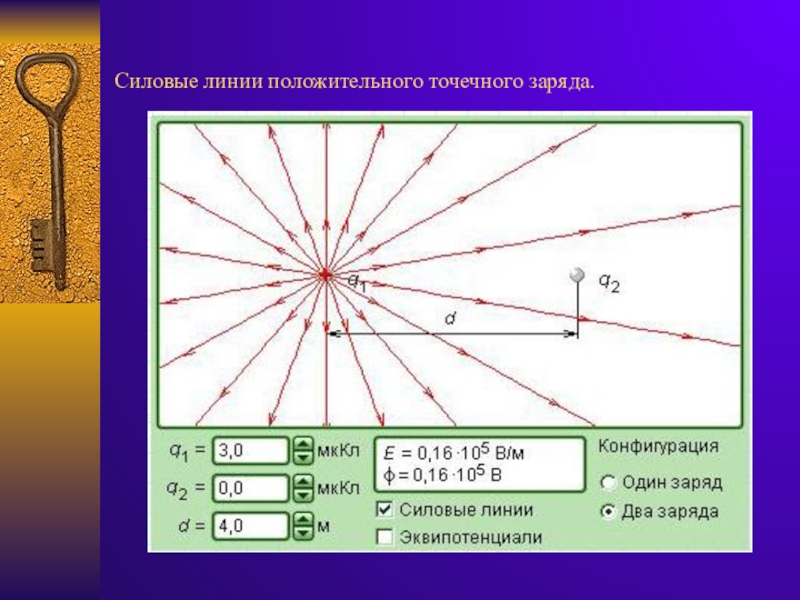

Слайд 14Силовые линии положительного точечного заряда.

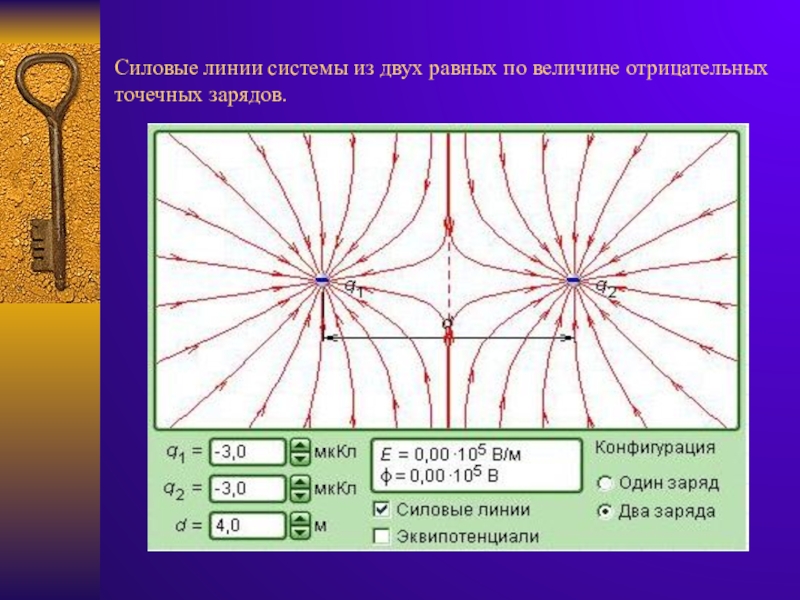

Слайд 15Силовые линии системы из двух равных по величине отрицательных точечных
зарядов.

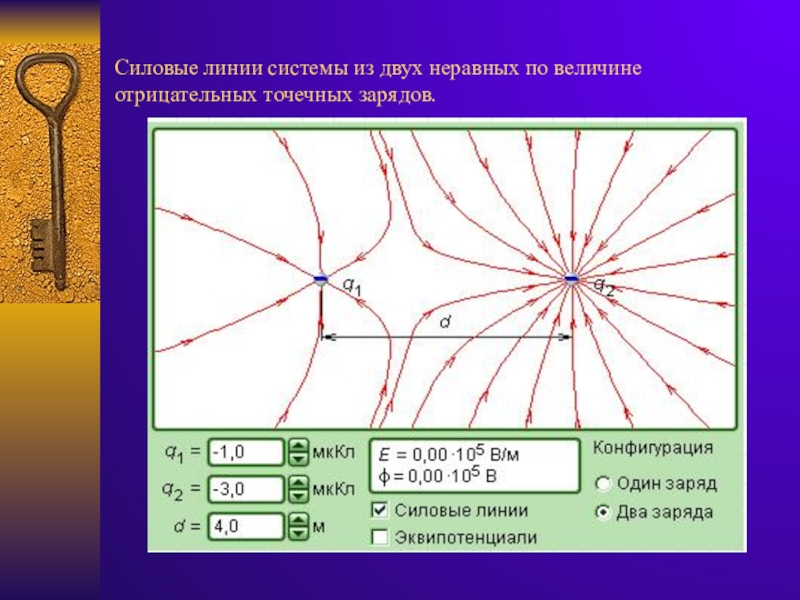

Слайд 16Силовые линии системы из двух неравных по величине отрицательных точечных
зарядов.
Слайд 17Силовые линии отрицательного точечного заряда.

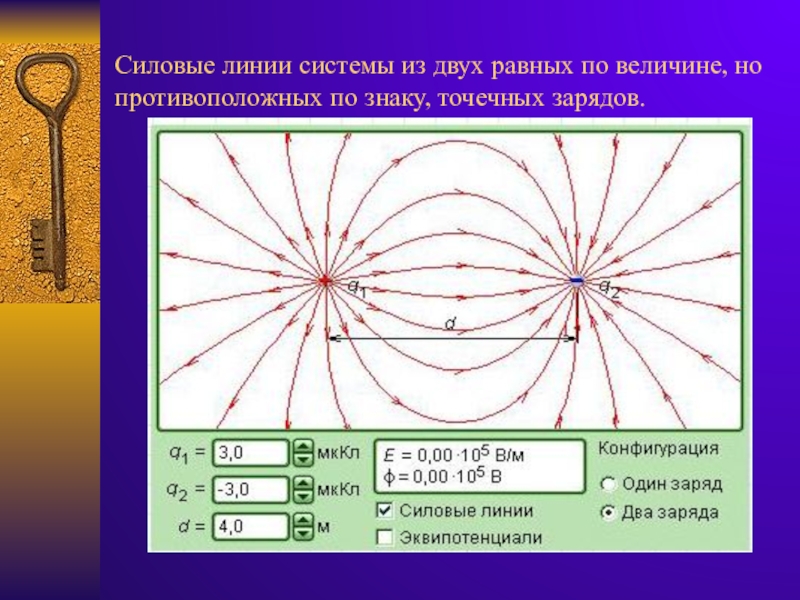

Слайд 18Силовые линии системы из двух равных по величине, но противоположных
по знаку, точечных зарядов.
Слайд 19Силовые линии системы из двух неравных по величине и противоположных
по знаку точечных зарядов.
Слайд 20Силовые линии поля электрического диполя.
E = E1
+ E2 + ...
принцип суперпозиции полей: напряженность поля системы зарядов данной точке равна геометрической (векторной) сумме напряженностей полей, созданных в этой точке каждым зарядом в отдельности.
Электрический диполь – система , состоящая из двух равных по модулю разноименных точечных зарядов.
Плечо диполя – отрезок прямой длиной l, соединяющий заряды.
Слайд 21Однородное электрическое поле.
Если расстояние между линиями напряженности в некоторой области
пространства одинаково (линии параллельны), то одинакова и напряженность поля в
этой области.
Электрическое поле, векторы напряженности которого одинаковы во всех точках пространства, называется однородным.
Слайд 22Задача № 1. В некоторой точке поля на заряд
2нКл действует сила 0.4 мкН. Найти напряженность поля в
этой точке.

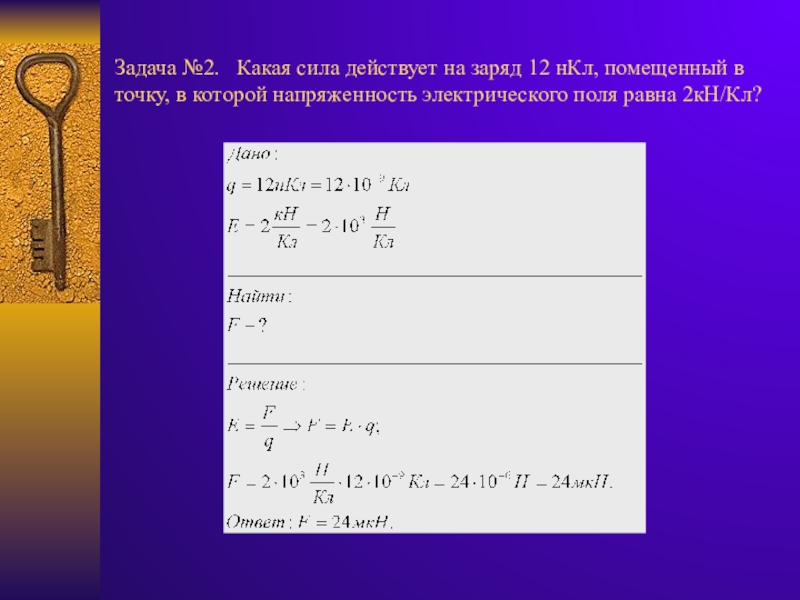

Слайд 23Задача №2. Какая сила действует на заряд 12 нКл,
помещенный в точку, в которой напряженность электрического поля равна 2кН/Кл?

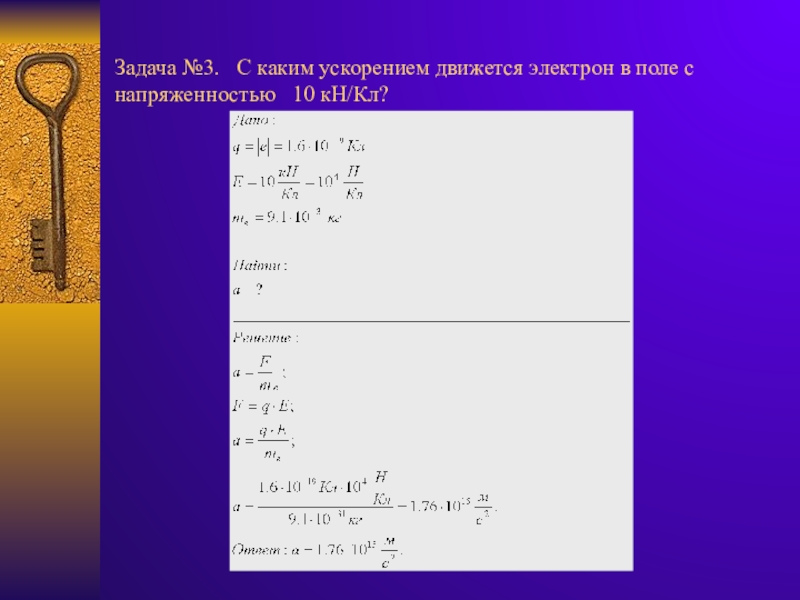

Слайд 24Задача №3. С каким ускорением движется электрон в поле
с напряженностью 10 кН/Кл?

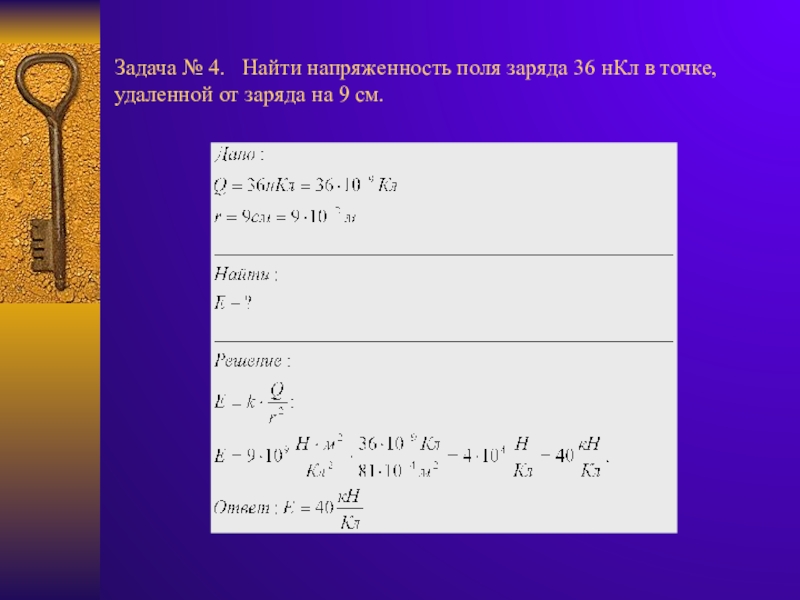

Слайд 25Задача № 4. Найти напряженность поля заряда 36 нКл
в точке, удаленной от заряда на 9 см.
Слайд 26 Задание на дом:
Параграфы 79, 80, 81 вопросы к
параграфам;
Задача 1,2 к параграфу 79.
Задача 4 к параграфу 79.
Ответь на вопрос и выполни задание:
1) Почему скапливается пыль на экране телевизора?
2) Изобрази напряженность поля в точке, созданного тремя точечными зарядами (знаки зарядов можешь выбрать произвольно).
