Снижение потерь электроэнергии путем компенсации реактивной мощности презентация, доклад

Основные потребители реактивной мощности:Асинхронные двигатели (45 – 60 % от общей реактивной мощности предприятия);Трансформаторы всех ступеней трансформации (15 – 25 %);Электротехнологические установки (8 – 12 %);Люминесцентные лампы (5 – 8 %).

Слайды и текст этой презентации

Слайд 1Снижение потерь электроэнергии путем компенсации реактивной мощности

Снижение потерь электроэнергии путем компенсации реактивной мощности

Слайд 2Основные потребители реактивной мощности:

Асинхронные двигатели (45 – 60 % от

общей реактивной мощности предприятия);
Трансформаторы всех ступеней трансформации (15 – 25

%);
Электротехнологические установки (8 – 12 %);
Люминесцентные лампы (5 – 8 %).
Основные потребители реактивной мощности:Асинхронные двигатели (45 – 60 % от общей реактивной мощности предприятия);Трансформаторы всех ступеней трансформации

Слайд 5При передаче электроэнергии от источника к приемнику в системе электроснабжения

имеются потери активной мощности:

где I – ток в фазе линии,

R – сопротивление фазы линии.

Полная мощность, передаваемая по сети, равна:



В результате после подстановки получим:



где



- потери активной мощности при передаче активной мощности



- потери активной мощности при передаче реактивной мощности

При передаче электроэнергии от источника к приемнику в системе электроснабжения имеются потери активной мощности: где I – ток

Слайд 6Компенсация (уменьшение) реактивной мощности позволяет уменьшить потери активной мощности и

напряжения в линии, снизить ток в линии, уменьшить полную мощность

трансформатора (появляется возможность подключения дополнительной мощности).

Снижение потерь путем увеличения напряжения требует установку высоковольтной изоляции, уменьшение сопротивления линии требует дополнительных затрат на увеличение сечения и использование материала с меньшим удельным сопротивлением, уменьшение активной мощности требует выработку электроэнергии на месте.



при cosφ = 0,93, tgφд = 0,39

Компенсация (уменьшение) реактивной мощности позволяет уменьшить потери активной мощности и напряжения в линии, снизить ток в линии,

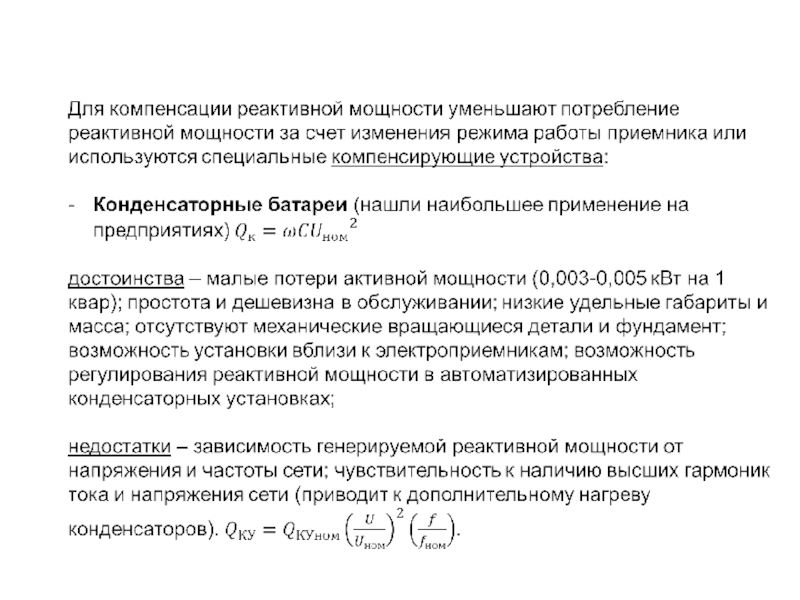

Слайд 8Синхронные двигатели – мощностью 0,4 – 12 МВт применяются для

привода компрессоров, вентиляторов, насосов. Имеют номинальный опережающий cosφ=0,9 и могут

длительно работать в режиме генерации реактивной мощности. Достоинство – плавное регулирование реактивной мощности путем изменения тока возбуждения с помощью статического управляемого выпрямителя. В сетях до 1 кВ и 6 – 10 кВ целесообразно использовать для компенсации реактивной мощности СД установок и механизмов предприятия.

Синхронные компенсаторы – синхронные двигатели облегченной конструкции без нагрузки на валу мощностью 5 – 75 Мвар. Достоинства – плавное и автоматическое регулирование генерируемой реактивной мощности, независимость генерации реактивной мощности от напряжения на его зажимах. Недостатки – большие потери активной мощности в них по сравнению с другими КУ, значительный шум в работе. Целесообразно применять при необходимости генерации изменяющейся во времени значительной реактивной мощности.

Синхронные двигатели – мощностью 0,4 – 12 МВт применяются для привода компрессоров, вентиляторов, насосов. Имеют номинальный опережающий

Слайд 9Статические тиристорные компенсаторы – включают конденсаторные батареи с тиристорными переключателями

для регулирования реактивной мощности. Также могут содержать фильтры высших гармоник

напряжения и тока (фильтрокомпенсирующие устройства ФКУ). Обладают высоким быстродействием и применяются в схемах электроснабжения с резкопеременной нагрузкой.

Как правило, на предприятиях со спокойной нагрузкой для компенсации реактивной мощности применяются статические конденсаторы с регулируемой емкостью батарей и СД, работающие в режиме перевозбуждения.

Выбор КУ для конкретной сети электроснабжения осуществляется путем технико-экономического анализа, в результате которого сопоставляются снижение стоимости потерь ЭЭ и затрат на установку КУ. Наибольший экономический эффект достигается при размещении КУ в непосредственной близости от приемника (на низкой стороне трансформатора).

Единичная, групповая и централизованная компенсация реактивной мощности. Поперечная и продольная компенсация.

Статические тиристорные компенсаторы – включают конденсаторные батареи с тиристорными переключателями для регулирования реактивной мощности. Также могут содержать

Слайд 11Расчетные затраты на генерацию реактивной мощности

Расчетные затраты на генерацию реактивной мощности
