Слайд 1«Безопасность жизнедеятельности»
Лекция № 17
тема «Средства защиты от электрического тока»
Учебные вопросы:
Заземление
оборудования.
Устройства защитного отключения.
Средства индивидуальной защиты от электрического тока.
Организационные и организационно-технические
виды защиты
Слайд 2Литература: [1.3]
Самостоятельно изучить:
Правила устройства электроустановок, 7-е издание
Слайд 31. Заземление оборудования
Проводящая часть оборудования или совокупность соединенных между собой
проводящих частей оборудования, находящихся в электрическом контакте с землей непосредственно
или через промежуточную проводящую среду, называют заземлением.
Пусть заземлитель имеет форму полусферы

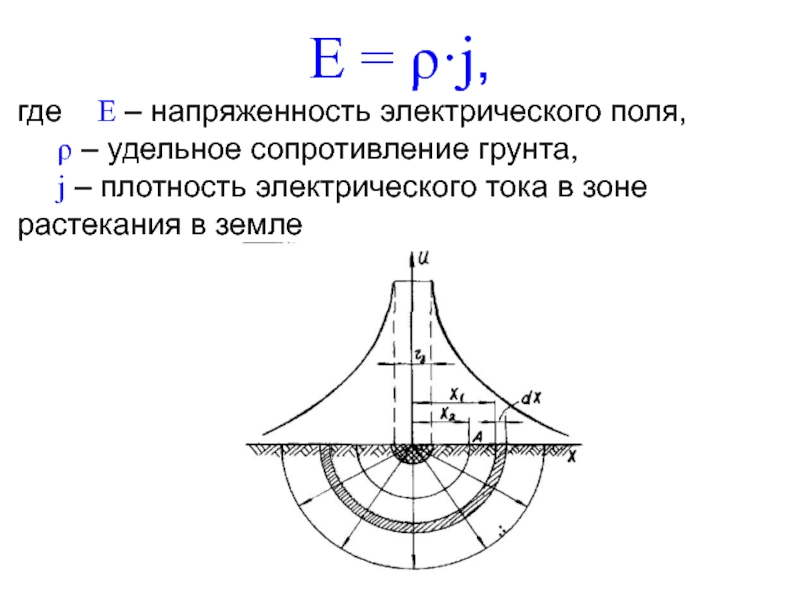

Слайд 4Е = ρ·j,
где Е – напряженность электрического поля,
ρ – удельное сопротивление
грунта,
j – плотность электрического тока в зоне растекания в земле
Слайд 5
dU = E·dx
Потенциал точки А, т.е. напряжение относительно бесконечно удалённой
точки, обладающей нулевым потенциалом
Слайд 6Часть земли, находящейся вне зоны влияния заземлителя, электрический потенциал которой
принимается равным нулю, называется зоной нулевого потенциала.
Зона земли между заземлителем
и зоной нулевого потенциала называется зоной растекания.
Слайд 7φmax - сам заземлитель
Uз = Iз · Rз
Rз – сопротивление
растеканию тока
Слайд 8Формулы для вычисления сопротивлений некоторых одиночных заземлителей (электродов) растеканию тока
в однородной земле
Слайд 13Напряжение прикосновения
Uпр = φр – φн,
φр – потенциал руки,
φн –
потенциал ноги.
Слайд 14Предельно-допустимые уровни напряжений прикосновения и токов в аварийном режиме электроустановок
Слайд 162.Устройства защитного отключения (УЗО)
Zτ
Могут устанавливаться:
- на всё здание,
- на групповых
линиях,
- на конкретного потребителя
Слайд 17
Схемы включения УЗО в сетях типа TN
а) правильно (TN-C-S или
TN-S)
б) неправильно
(TN-C)
Слайд 183. Средства индивидуальной защиты
При работе в электроустановках используются:
средства защиты
от поражения электрическим током (электрозащитные средства),
средства индивидуальной защиты.
Электрозащитные средства:
Основные
– это средства, изоляция которых длительно выдерживает рабочее напряжение электроустановок и позволяет работать на токоведущих частях, находящихся под напряжением.
Дополнительные – дополняют основные.

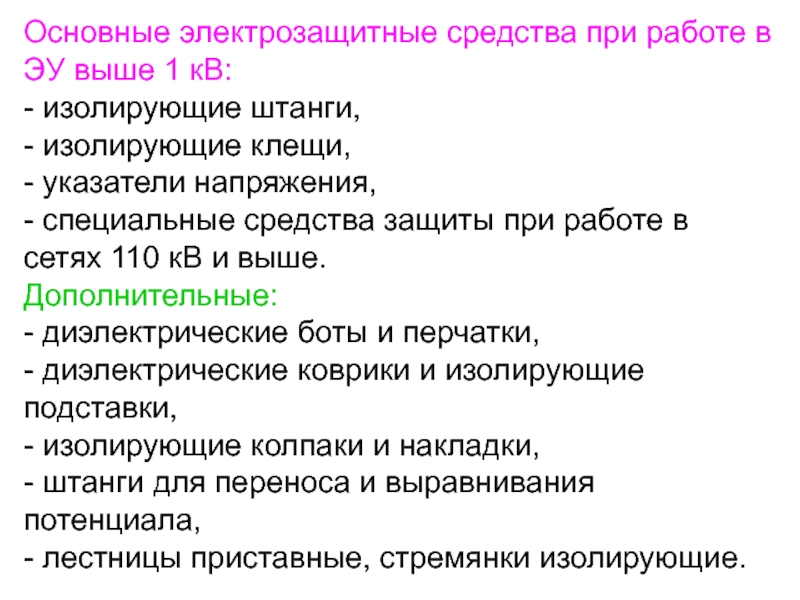

Слайд 19Основные электрозащитные средства при работе в ЭУ выше 1 кВ:
-
изолирующие штанги,
- изолирующие клещи,
- указатели напряжения,
- специальные средства защиты при
работе в сетях 110 кВ и выше.
Дополнительные:
- диэлектрические боты и перчатки,
- диэлектрические коврики и изолирующие подставки,
- изолирующие колпаки и накладки,
- штанги для переноса и выравнивания потенциала,
- лестницы приставные, стремянки изолирующие.
Слайд 20
Основные электрозащитные средства при работе в ЭУ до 1 кВ:
-
изолирующие штанги,
- изолирующие и электроизмерительные клещи,
указатели напряжения,
диэлектрические перчатки,
-
ручной изолирующий инструмент.
Дополнительные:
- диэлектрические галоши,
- диэлектрические коврики и подставки,
- изолирующие колпаки, накладки и покрытия,
- лестницы и стремянки.
Слайд 21К электрозащитным средствам также относятся:
- сигнализаторы наличия напряжения индивидуальные и
стационарные,
- защитные ограждения (щиты и ширмы),
- переносные заземления.
Слайд 22Средства индивидуальной защиты:
- средства защиты головы (каски),
- средства защиты глаз
и лица (очки и щитки защитные),
- средства защиты рук,
- средства
защиты от падения с высоты (пояса, канаты),
- одежда специальная (комплект защиты от электрической дуги).
Слайд 234. Организационно-техническая защита
Периодическая проверка
- сопротивления заземления,
- электрозащитных средств.
Слайд 26На выдержавшие испытания средства защиты, применение которых зависит от напряжения
электроустановки, кроме инструмента с изолированными рукоятками и указателей напряжения до
1000 В, ставится штамп следующей формы:
Слайд 27На средства защиты, применение которых не зависит от напряжения электроустановки
(диэлектрические перчатки, галоши, боты и т.п.) ставится штамп следующей формы:
Слайд 28 II. Плакаты и знаки безопасности
Плакаты запрещающие
Плакаты предупреждающие
Слайд 29Плакаты указательные
Плакаты предписывающие
Слайд 30Организационный вид защиты
1. Обучение персонала
2. Оформление нарядов на проведение работ
с повышенной опасностью
