Стали. СВАРИВАЕМОСТЬ СТАЛЕЙ
Содержание
- 1. Стали. СВАРИВАЕМОСТЬ СТАЛЕЙ
- 2. СТАЛЬуглеродистаялегированная►обыкновенного качестваСт1ВСт4ГпсСт6спS и P 0,05%► качественная08пс1015кп35S и
- 3. Углеродистые сталиПо содержанию углерода:► низкоуглеродистые (С

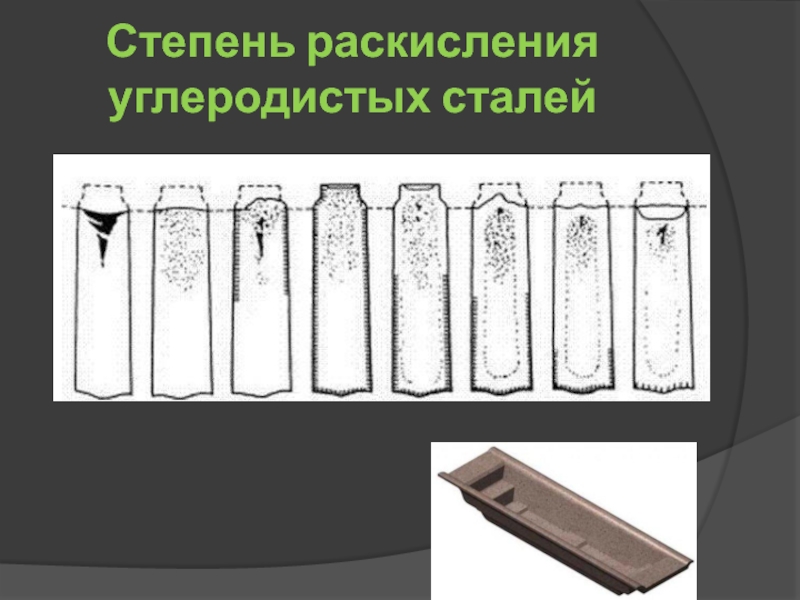

- 4. Степень раскисления углеродистых сталей
- 5. По степени раскисления:► спокойная (сп) killed steel► полуспокойная (пс)semikilled steel► кипящая (кп)rimmed steel
- 6. СП - Сталь, полностью раскисленная при выплавке

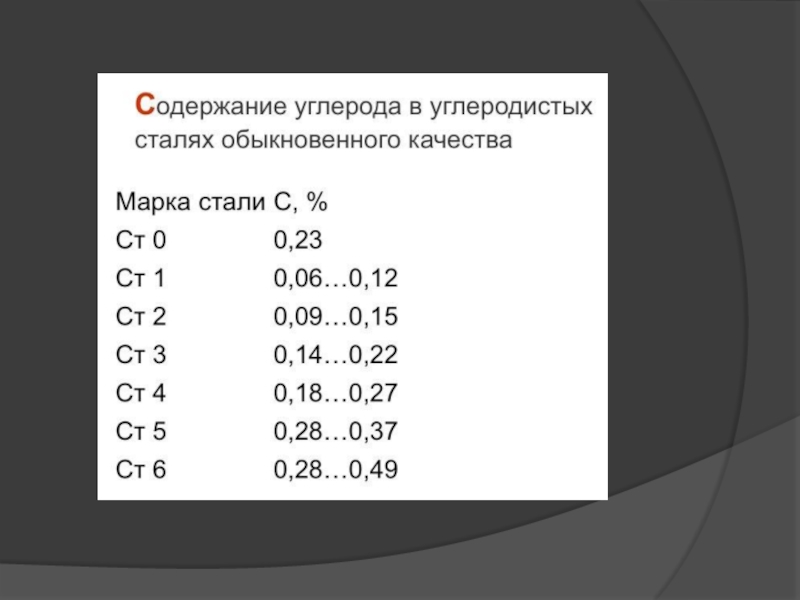

- 7. Маркировка сталей обыкновенного качества
- 8. Слайд 8
- 9. Слайд 9

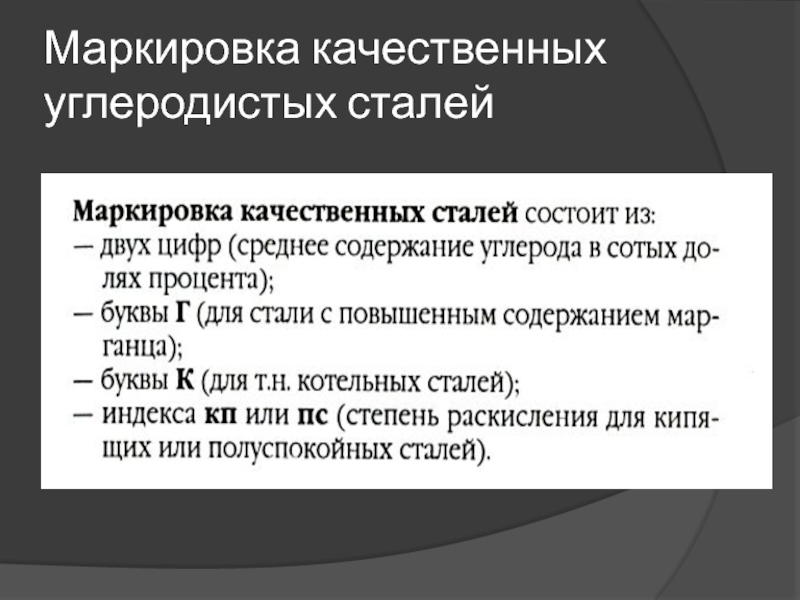

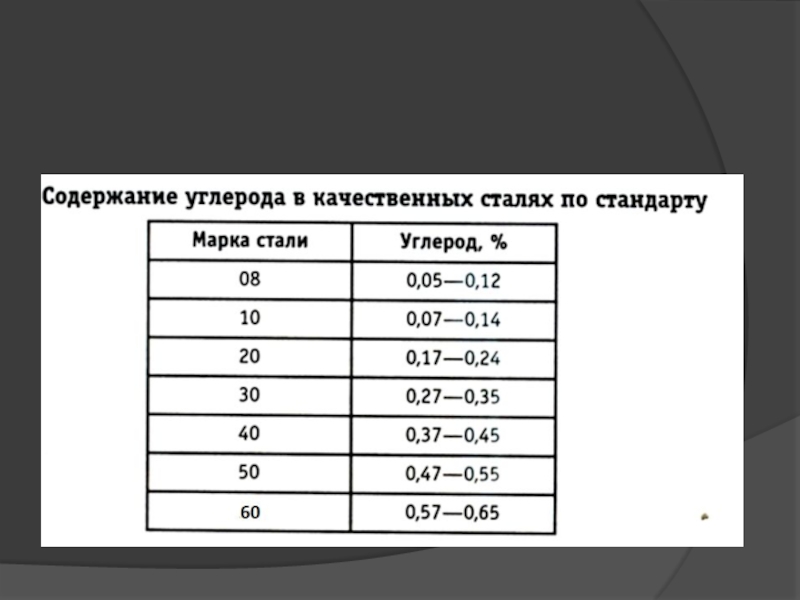

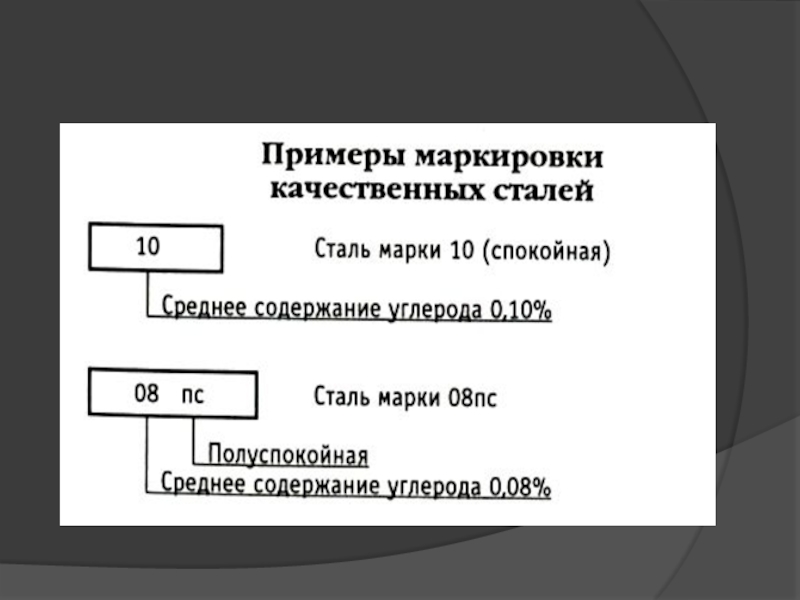

- 10. Маркировка качественных углеродистых сталей
- 11. Слайд 11
- 12. Слайд 12
- 13. Легированные стали► низколегированные (ЛЭ менее 2,5%)► среднелегированные (ЛЭ от 2,5 до 10%)► высоколегированные (ЛЭ более 10%)
- 14. Маркировка легированных сталей
- 15. Буква А, стоящая в конце марок низко-
- 16. ТЕСТ

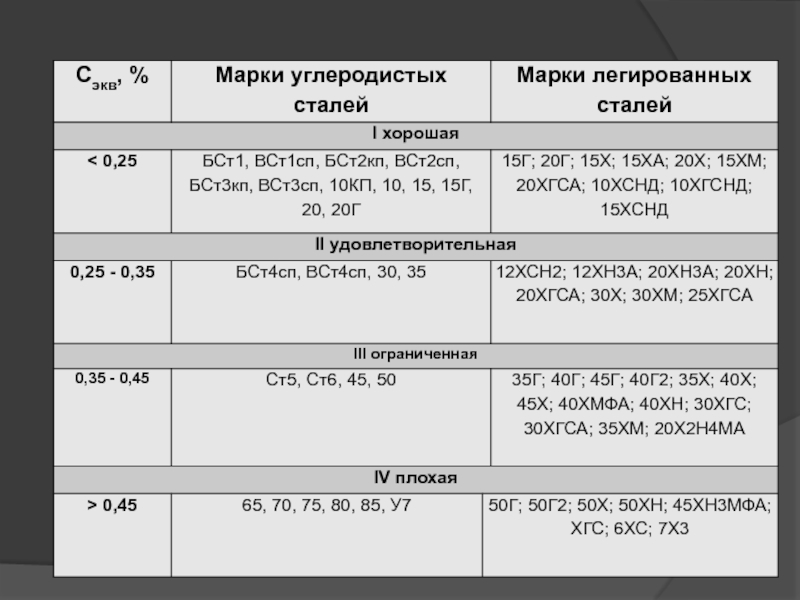

- 17. Свариваемость сталей
- 18. I ХОРОШАЯ:

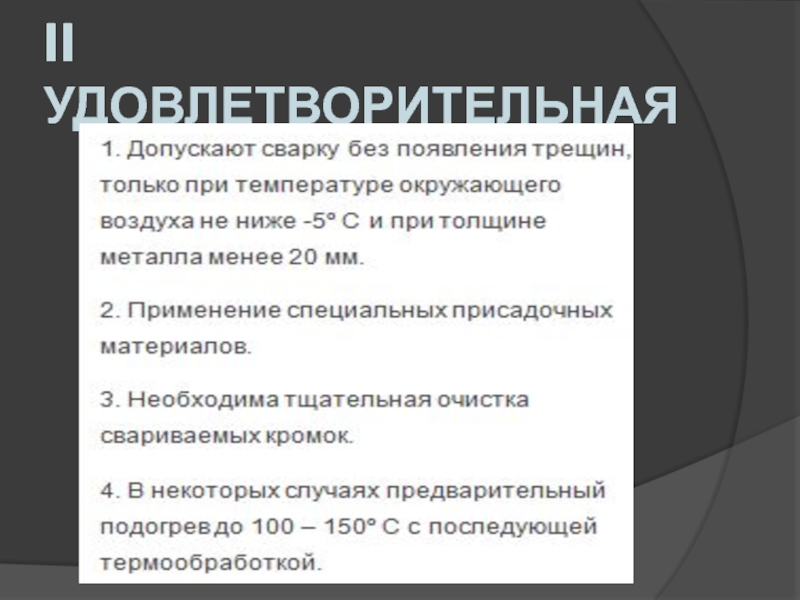

- 19. II УДОВЛЕТВОРИТЕЛЬНАЯ
- 20. III ОГРАНИЧЕННАЯ
- 21. IV ПЛОХАЯ
- 22. Слайд 22
- 23. ТЕСТЫ (закрепление)
- 24. Влияние химических элементов на структуру и свойства
- 25. РАСКИСЛИТЕЛЬ2. Кремний ( Si )
- 26. РАСКИСЛИТЕЛЬ3. Марганец (Mn)минимальное разбрызгивание прочностные
- 27. 4. Никель ( Ni ) пластические и прочностные свойстваНе ухудшает свариваемость !!!
- 28. 5. Молибден ( Mo ) Несущую
- 29. 6. Бор (B) Прочность при высоких Т Свариваемость
- 30. ХромВанадийВольфрамТитан
- 31. Спасибо за внимание
- 32. Скачать презентанцию
СТАЛЬуглеродистаялегированная►обыкновенного качестваСт1ВСт4ГпсСт6спS и P 0,05%► качественная08пс1015кп35S и P 0,035%09Г2С15ХМ08Х20Н14С220ХГСА (0,025% S и P)45ХН3МФАА (0,015% S и P)
Слайды и текст этой презентации

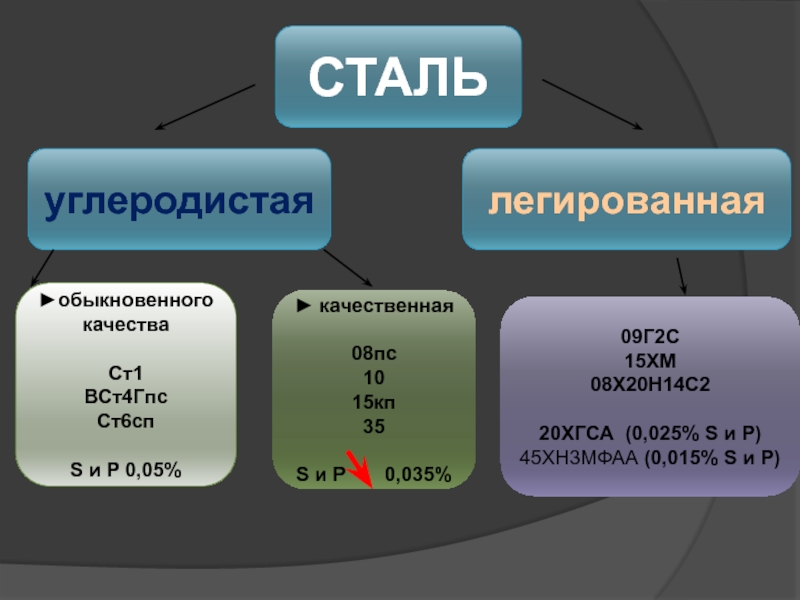

Слайд 2СТАЛЬ
углеродистая
легированная
►обыкновенного качества
Ст1
ВСт4Гпс
Ст6сп
S и P 0,05%
► качественная
08пс
10
15кп
35
S и P
0,035%

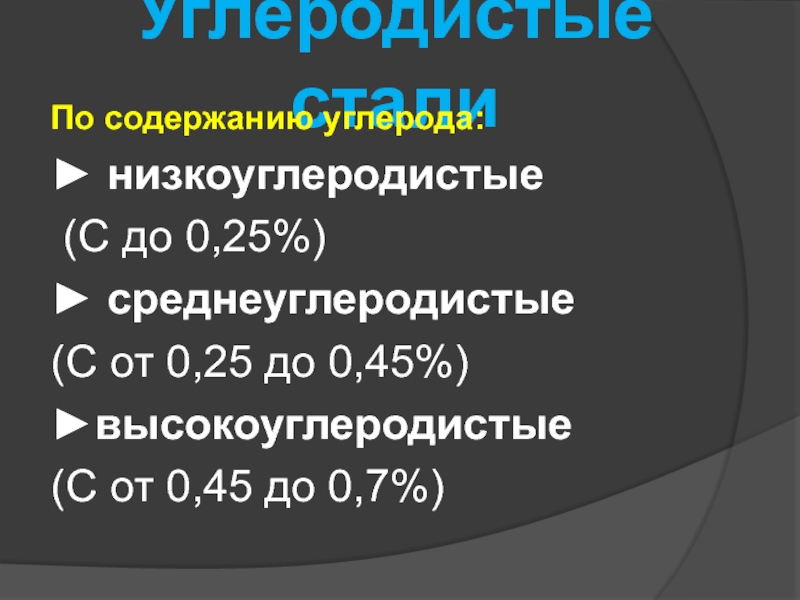

Слайд 3Углеродистые стали
По содержанию углерода:
► низкоуглеродистые
(С до 0,25%)
► среднеуглеродистые
(С от 0,25 до 0,45%)
►высокоуглеродистые
(С от 0,45 до 0,7%)

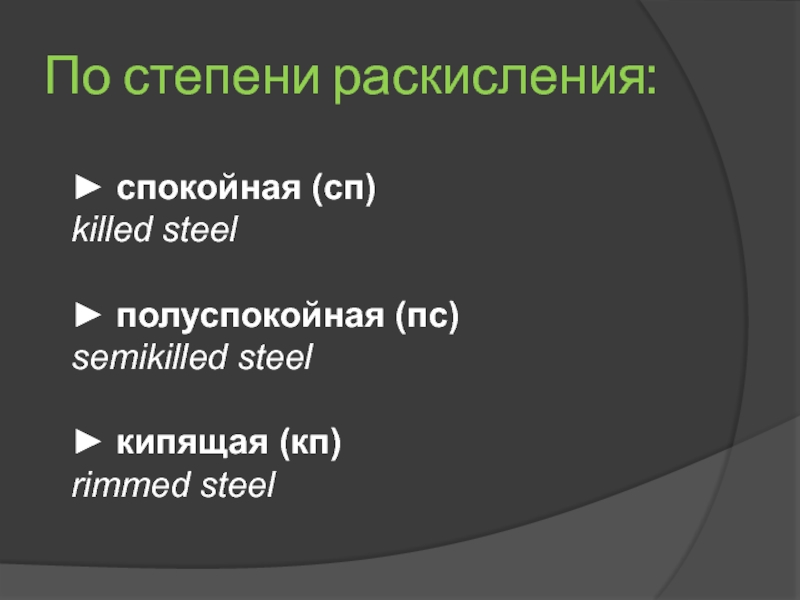

Слайд 5По степени раскисления:
► спокойная (сп)
killed steel
► полуспокойная (пс)
semikilled steel
► кипящая (кп)
rimmed steel
Слайд 6
СП - Сталь, полностью раскисленная при выплавке марганцем, кремнием, алюминием
и содержащая 0,15-0,3% кремния
ПС - Сталь, не полностью раскисленная при
выплавке только марганцем и кремнием и содержащая 0,05 - 0,15% кремния и до 1% марганцаКП - Сталь не полностью раскисленная марганцем при выплавке, и содержащая не более 0,05% кремния.
Слайд 13Легированные стали
► низколегированные
(ЛЭ менее 2,5%)
► среднелегированные
(ЛЭ от 2,5
до 10%)
► высоколегированные
(ЛЭ более 10%)
Слайд 15Буква А, стоящая в конце марок низко- и средне- легированных
сталей, свидетельствует о низком содержании вредных примесей !!!
1. Высококачественные
S
и P до 0,025 % (в конце марки А)Пример: 30ХГСА, 40ХМФА
2. Особовысококачественные (в конце марки АА, или Ш)
S и P до 0,015 %
Пример: 10ГН2МФАА
Слайд 24Влияние химических элементов на структуру и свойства стали
1. УГЛЕРОД (C)
прочность
пластичность
ударную вязкость
свариваемость ► ПОРЫ
► ГОРЯЧИЕ ТРЕЩИНЫ
Слайд 25РАСКИСЛИТЕЛЬ
2. Кремний ( Si )
прочность и твердость
при
Si более 0,8 % свариваемость
► тугоплавкие оксиды

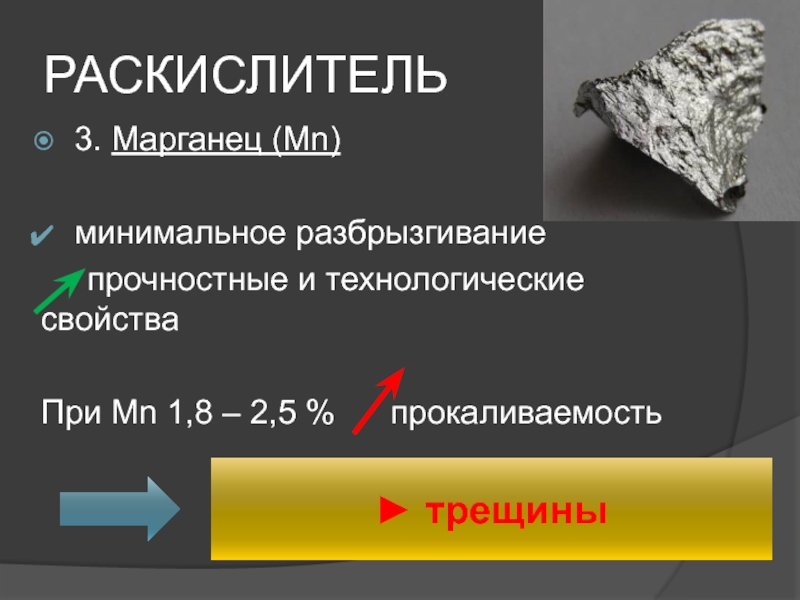

Слайд 26РАСКИСЛИТЕЛЬ
3. Марганец (Mn)
минимальное разбрызгивание
прочностные и технологические свойства
При
Mn 1,8 – 2,5 % прокаливаемость
► трещины
Слайд 285. Молибден ( Mo )
Несущую способность при ударных
нагрузках и прочность при высоких Т
!!!
► трещины в
шве и ЗТВ► окисление
