Статистические методы исследование экспериментальных данных

выполнении экспериментальных работ:
Использовать уже имеющиеся экспериментальные данные или просто их

накапливать по мере надобности и потом проводить их анализ (Пассивный эксперимент);
Планировать проведение экспериментальных исследований по мере их надобности и оптимизировать их число или другие параметры (Активный эксперимент)

выявления возможных связей между выходными функциями и входными параметрами. Это

позволяет отбросить малозначимые входные параметры и включить в анализ возможные (наиболее значимые) взаимосвязи между входными параметрами. Данные анализы выполняются с помощью статистических методов:
Дисперсионный анализ – определение возможных связей (влияний) различных параметров друг на друга и выходную функцию;
Корреляционный анализ – выделение наиболее значимых связей и их вида (прямая и обратная зависимости);
Регрессионный анализ – нахождение оптимального вида функции для найденного выше влияния.

(однофакторный дисперсионный анализ) или нескольких (многофакторный дисперсионный анализ) факторов на

значение изучаемой функции.
Например, типа корма на удой, региона проживания на продолжительность жизни, способа отбора проб на их достоверность и представительность и т.п.
При этом рассматривается нулевая гипотеза: факторы не влияют на функцию, средние выборок принадлежат одной генеральной совокупности. Если нулевая гипотеза отвергается при уровне значимости α, то с доверительной вероятностью 1-α можно сделать вывод, что фактор влияет на функцию.

замеров значений изучаемого признака на разных уровнях (при разных значениях)

факторного признака одинаковое. Данные замеров сводятся в таблицу:

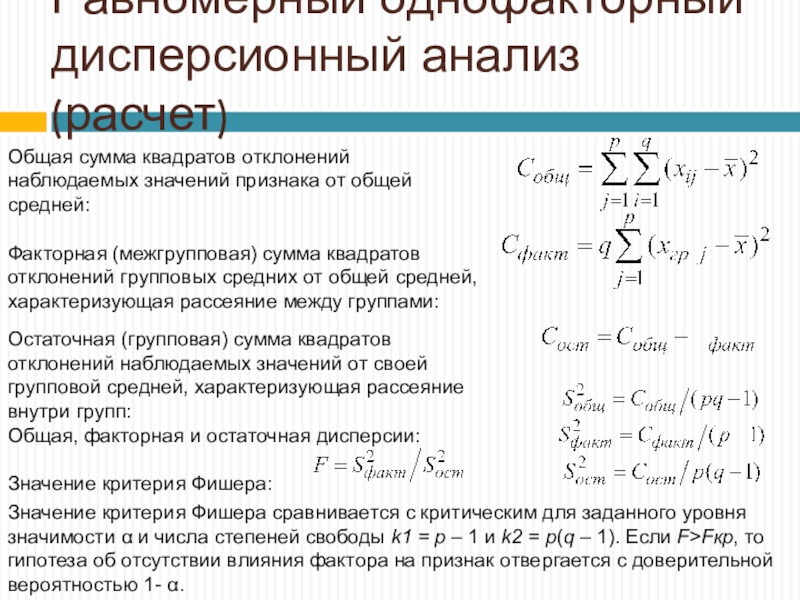

значений признака от общей средней:

Факторная (межгрупповая) сумма квадратов отклонений групповых

средних от общей средней, характеризующая рассеяние между группами:

Остаточная (групповая) сумма квадратов отклонений наблюдаемых значений от своей групповой средней, характеризующая рассеяние внутри групп:
Общая, факторная и остаточная дисперсии:

Значение критерия Фишера:

Значение критерия Фишера сравнивается с критическим для заданного уровня значимости α и числа степеней свободы k1 = p – 1 и k2 = p(q – 1). Если F>Fкр, то гипотеза об отсутствии влияния фактора на признак отвергается с доверительной вероятностью 1- α.

измерениями по каждому из факторов
Результаты расчета по методике однофакторного дисперсионного

анализа.

F расч. >> F крит.

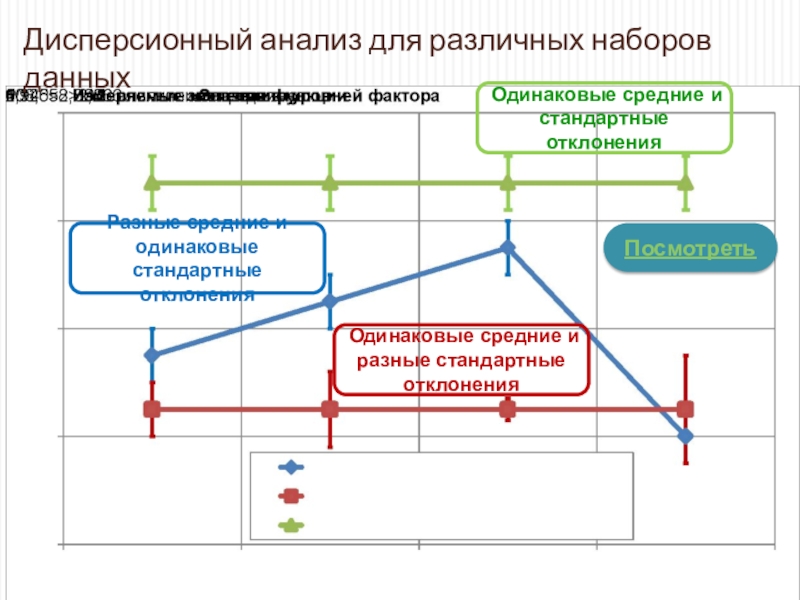

отклонения
Разные средние и одинаковые стандартные отклонения
Одинаковые средние и разные стандартные

отклонения

( разное число испытаний для каждого уровня параметра) это приводит

к более сложным формулам расчета критерия Фишера, когда учитываются число испытаний для каждого уровня.

Однофакторный непараметрический дисперсионный анализ используется для сравнения влияния качественных факторов, которые заменяются на ранги. Для оценок используется критерий Краскала-Уоллиса (в русскоязычной литературе его также называют критерием Краскела-Уоллеса, Крускала-Уоллеса). Например, проверить, существенны ли различия уровня безработицы в разных регионах России.

функцию, например, несколько катализаторов на выход целевых продуктов по разным

схемам ведения процесса, или урожайность различных сортов пшеницы и разных удобрений и т.п.
Можно реализовывать анализ с повторяющимися данными (часть уровней или факторов повторяются в различных столбцах или строках.
Оценка гипотезы проверяется так же через критерий Фишера.
Все эти методы можно реализовать в MS Excel с использование надстройки «Анализ данных» или непосредственно на листе

случайными величинами X и Y. В качестве меры такой связи

используется коэффициент корреляции. Коэффициент корреляции оценивается по выборке объема n связанных пар наблюдений (xi, yi) из совместной генеральной совокупности X и Y. Существует несколько типов коэффициентов корреляции, применение которых зависит от измерения (способа шкалирования) величин X и Y.
Для оценки степени взаимосвязи величин X и Y, измеренных в количественных шкалах, используется коэффициент линейной корреляции (коэффициент Пирсона), предполагающий, что выборки X и Y распределены по нормальному закону.

требуется учета

измерениями по каждому из факторов
Результаты расчетов по стандартным процедурам в

надстройке «Анализ данных»

Ее принято проводить в следующей последовательности:
вычисление линейного коэффициента парной корреляции

(КПК) между совокупностями случайных величин xi и yi;
его статистическая оценка (проверка значимости).
Статистическую оценку КПК проводят путем сравнения его абсолютной величины с табличным (или критическим) показателем rкрит , значения которого отыскиваются из специальной таблицы.
Если окажется, что ⎪rрасч ≥ rкрит⎪, то с заданной степенью вероятности (обычно 95 %) можно утверждать, что между рассматриваемыми числовыми совокупностями существует значимая линейная связь. Или по-другому − гипотеза о значимости линейной связи не отвергается.
В случае же обратного соотношения, т.е. при ⎪rрасч < rкрит⎪, делается заключение об отсутствии значимой связи.

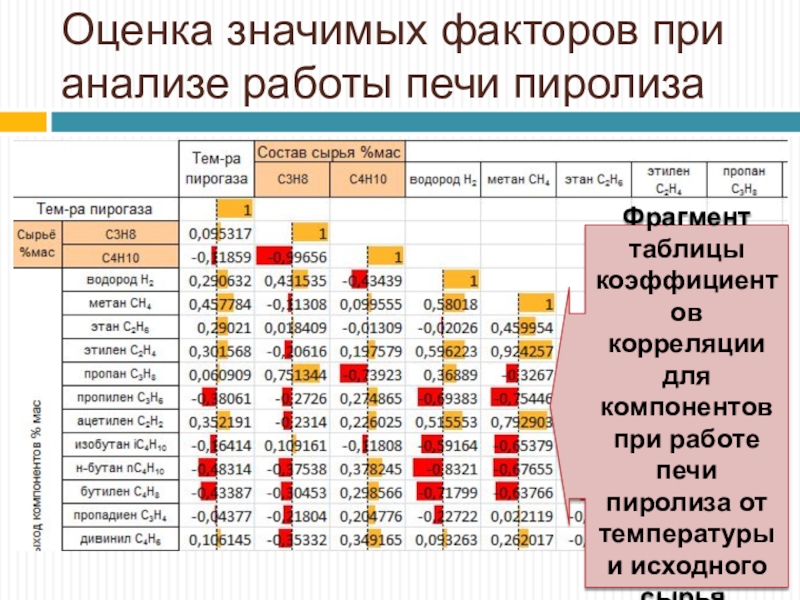

ЦЗЛ ОАО «Казань Оргсинтез» по составу компонентов при работе печи

пиролиза.

корреляции для компонентов при работе печи пиролиза от температуры и

исходного сырья.

только корреляционное соотношение между изучаемыми характеристиками, но и установить определенную

связь между ними, представив её в строгой аналитической форме.
Таким образом, в случае выявления корреляции дается ответ на вопрос: «Существует ли связь?»
Целью же регрессионного анализа является поиск ответа на более сложный вопрос: «Каков вид этой связи? Что на что влияет?»
Однако в последнем случае речь не идет о выяснении механизма причинности обнаруженной связи, т.е. не ставится вопрос «Почему существует связь?» Это уже считается проблемой специального исследования.

сколько описание с использованием данной зависимости для описание экспериментальных данных

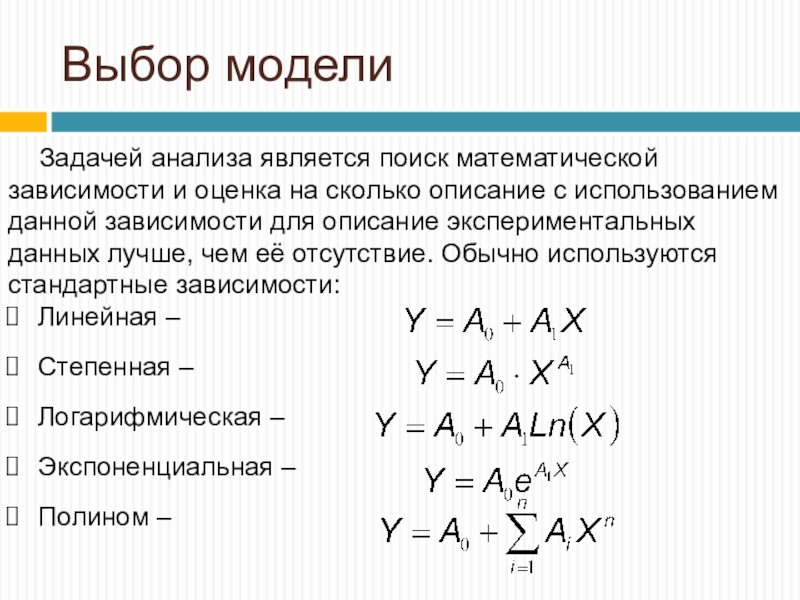

лучше, чем её отсутствие. Обычно используются стандартные зависимости:
Линейная –

Степенная –

Логарифмическая –

Экспоненциальная –

Полином –

(МНК), критерием оптимальности которого является следующая зависимость:



для решения данной задачи

подставляем математическое выражение Yрасч и дифференцируем по неизвестным коэффициентам в данном выражении. Получаем систему из k уравнений с k неизвестными, принимая условие, что в точке минимума производные превращаются в нуль, решаем данную систему.

функцию, например как изменяется вязкость смеси от температуры:
Собираем информацию о

процессе, методиках исследования;
Проводим статистические исследования методик, установки и образцов, определяемся с желаемой точностью результатов;
Задаемся начальной температурой;
Задаемся шагом изменения параметра;
Проводим исследование пока не получим достаточное число экспериментальных данных;
Обрабатываем результаты и получаем модель;
Проверяем её на адекватность.

информацией из таблицы исходных данных строим
Используем формулу
=B2 (наименование параметра)
Используем формулу
=B5

(наименование функции)

Ячейки объединяем и выравниваем с переносом слов

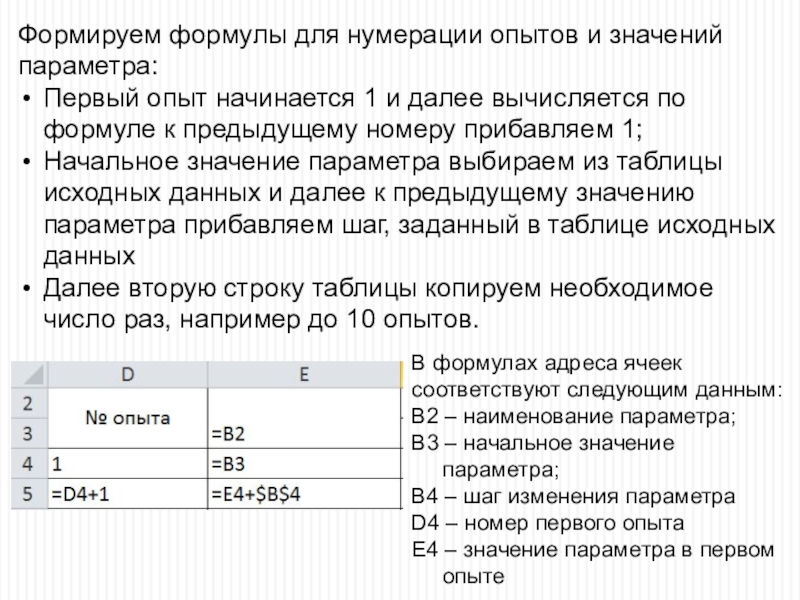

1 и далее вычисляется по формуле к предыдущему номеру прибавляем

1;
Начальное значение параметра выбираем из таблицы исходных данных и далее к предыдущему значению параметра прибавляем шаг, заданный в таблице исходных данных
Далее вторую строку таблицы копируем необходимое число раз, например до 10 опытов.

В формулах адреса ячеек соответствуют следующим данным:
B2 – наименование параметра;
В3 – начальное значение параметра;
В4 – шаг изменения параметра
D4 – номер первого опыта
E4 – значение параметра в первом опыте

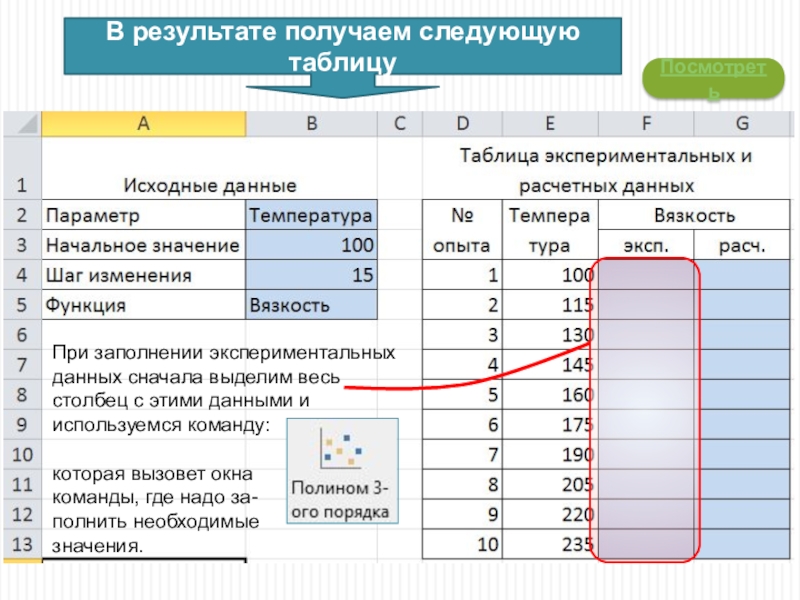

весь столбец с этими данными и используемся команду:

которая вызовет

окна команды, где надо за- полнить необходимые значения.

имен «Использовать в формуле » на ленте «Формулы».

Набор выходных данных

определяется по выделенным ячейкам на листе.

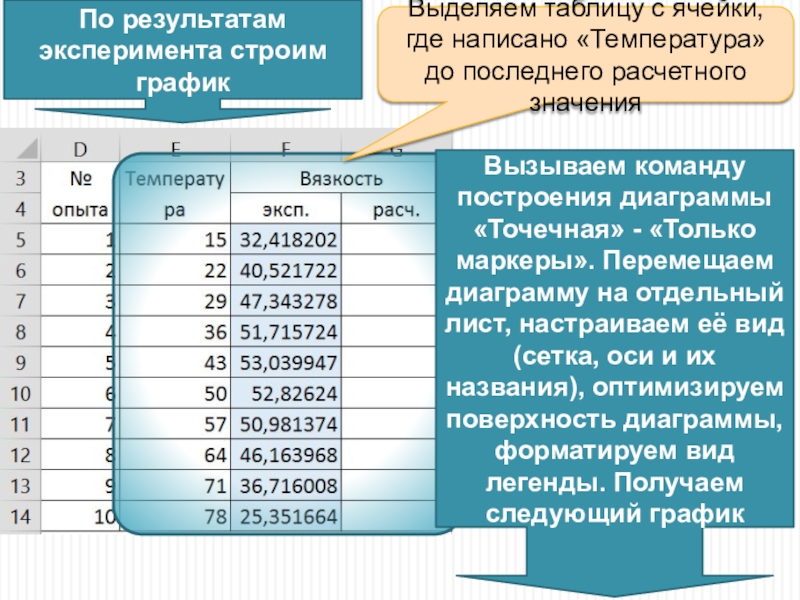

Набор входных параметров указывается мышкой из ячеек столбца «Температура».

Заполняем экспериментальные данные

После завершения ввода данных для набора входных параметров кнопкой «Генерируем» получаем необходимый набор экспериментальных данных для столбца «Вязкость эксп.»

«Температура» до последнего расчетного значения
Вызываем команду построения диаграммы «Точечная»

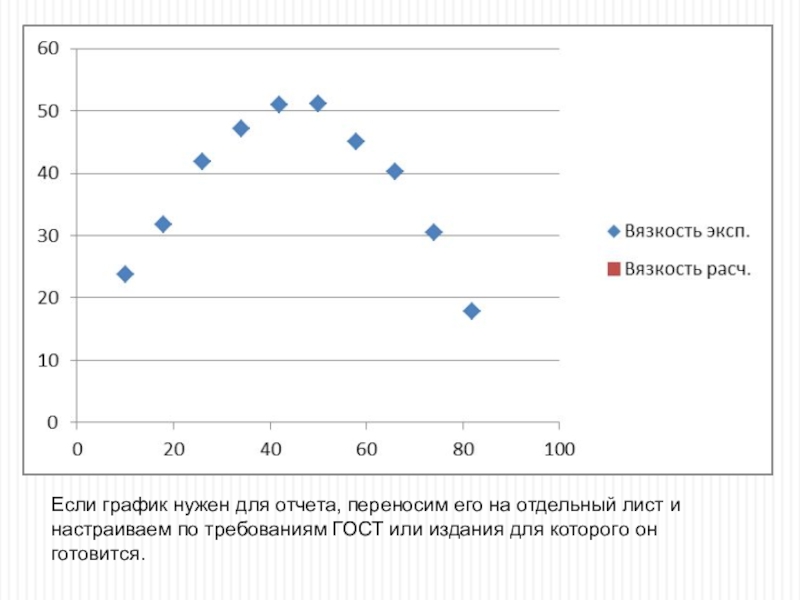

- «Только маркеры». Перемещаем диаграмму на отдельный лист, настраиваем её вид (сетка, оси и их названия), оптимизируем поверхность диаграммы, форматируем вид легенды. Получаем следующий график

и настраиваем по требованиям ГОСТ или издания для которого он

готовится.

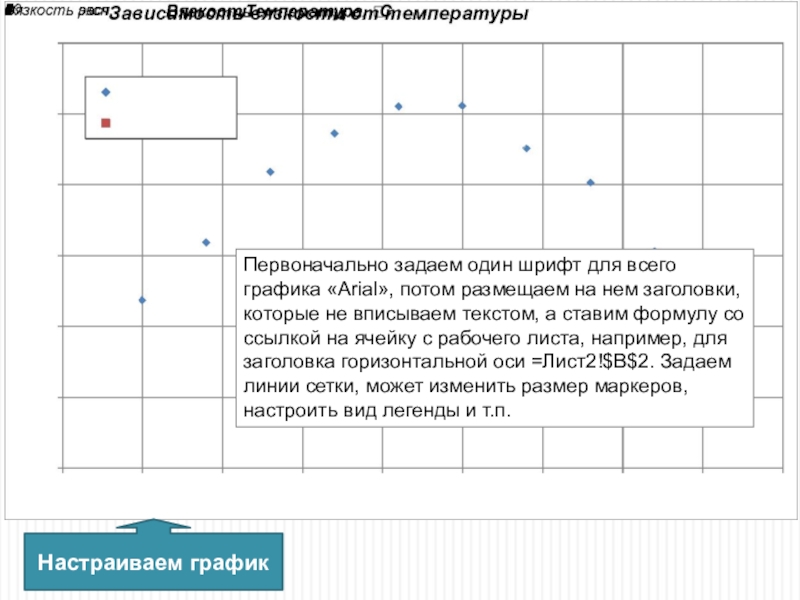

на нем заголовки, которые не вписываем текстом, а ставим формулу

со ссылкой на ячейку с рабочего листа, например, для заголовка горизонтальной оси =Лист2!$B$2. Задаем линии сетки, может изменить размер маркеров, настроить вид легенды и т.п.

Настраиваем график

выполняем команду – «Добавить линию тренда» и в открывшемся окне

выполняем её настройку:
Тип линии – Полином 3-его порядка;
Показать уравнение на диаграмме;
Поместить на диаграмму величину достоверности аппроксимации

по всем коэффициентам
Заполняем расчетной формулой расчетные значения функции
Подготавливаем формулы

для «Поиска решения» и оценки достоверности результатов

в химическом реакторе:
Входным параметром является время и изменяется от 0

с шагом 5 мин;
Исследуемая функция – Выход продукта, который изменяется от нуля в начальный момент времени до достижения равновесной концентрации при стремлении времени к бесконечности.
Для описания данной зависимости нельзя использовать стандартные линии тренда (они всегда стремятся в бесконечность). Мы используем дробно-иррациональную функцию вида:

диаграмма):
Выделяем рабочий лист и удерживая клавишу Shift выделяем диаграмму
Хватаем

их за заголовки левой кнопкой мышки и с нажатой клавишей Ctrl тянем вправо, за последний выделенный лист. Отпускаем левую кнопку мышки и потом клавишу Ctrl. В книге появляются два новых листа с именами в которых добавлена (2);
Другой вариант – вызываем контекстное меню (щелчок правой кнопкой мышки) и выбираем команду – «Переместить или скопировать…» ставим внизу окна галочку «Создать копию» и выбираем следующий лист после нашего. Этой командой можно переместить эти листы и в другую книгу.
Получаем новый лист с набором необходимых формул и команд, вносим в необходимые изменения:
В исходные данные: Время; 0; 5; Выход.
Для заполнения экспериментальные данные используем команду «Дробно-иррациональная функция» с ленты «Моделирование»

и на графике, остается убрать линию тренда и исправить расчетную

формулу

отвечает нашим желаниям:
Начальная точка уходит от нуля;
Последнее значение продолжает возрастать

(или удаление его из формулы) обеспечивает Y=0 в начальной точке;
Зная,

что реакция должна достигать равновесной концентрации 45 зададим её в ограничении;
Копируем последнюю строку таблицы. На номер опыта пишем «Ограничения» и ставим для параметра значения «200», которое считаем хорошим приближением к равновесию;
В «Поиске решения» нажимаем кнопку «Добавить» для ввода нового ограничений и задаем его в появившемся окне:
Завершаем ввод кнопкой «Ok» и



Запускаем расчет и получаем новый результат поиска.

скорее всего, связано с выбором модели

выделим две свободные ячейки после последнего коэффициента и выполним команду

«Вставка» на ленте «Главная», что позволит программе правильно расширить таблицу с сохранением всех введенных на ней формул и ссылок;
Исправим расчетную формулу:
=($J$2+$J$3*E4^$J$6)/($J$4+$J$5*E4^$J$6)
Вызовем «Поиск решения» и изменим в нем число параметров в поле «Изменяя ячейки переменных»;
Выполним расчет и получим следующий результат

и расчётных данных

Y=F(X1, X2) . Первый вопрос – как вести эксперимент?
Существует два

подхода для выбора области факторного пространства:
• Задаемся центральной точкой в факторном пространстве и шагами по каждому из факторов;
• Задаемся допустимыми интервалами для каждого параметра в исследуемом факторном пространстве и строим область исследования.
Оба варианта приводят к следующей методике – основой становятся средние значения параметров и шаги их изменения. Для второго случая среднее и шаг вычисляются из следующих формул:

линейную модель полинома и можем построить неполный полином 2-го порядка

Y= A0 + A1*X1 + A2*X2 + А12*Х1*Х2

Строим полный полином 2-го Y= A0 + A1*X1 + A2*X2 + А12*Х1*Х2 + А11*Х12 + А22*Х22

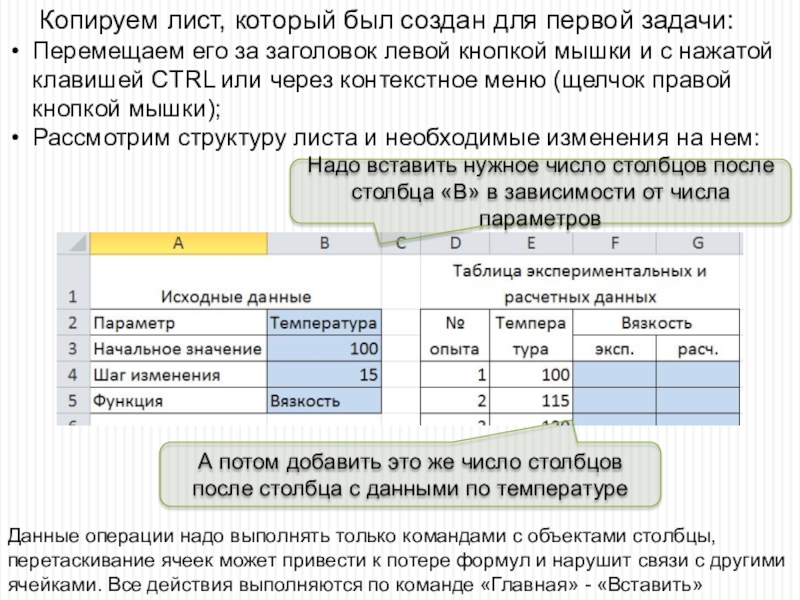

заголовок левой кнопкой мышки и с нажатой клавишей CTRL или

через контекстное меню (щелчок правой кнопкой мышки);
Рассмотрим структуру листа и необходимые изменения на нем:

Надо вставить нужное число столбцов после столбца «В» в зависимости от числа параметров

А потом добавить это же число столбцов после столбца с данными по температуре

Данные операции надо выполнять только командами с объектами столбцы, перетаскивание ячеек может привести к потере формул и нарушит связи с другими ячейками. Все действия выполняются по команде «Главная» - «Вставить»

на его заголовок;
Выполняем команду «Главная» – «Вставка»;
Получаем копию столбца

«В» и с настроенными шириной и заливкой колонки:

параметру – «Давление», 4, 2 и изменяем шаг с 15

на 50 для температуры;
Форматируем табличку и получаем:

Расширяем «Таблицу экспериментальных и расчетных данных» по той же процедуре:

Команда «Главная» – «Вставка»

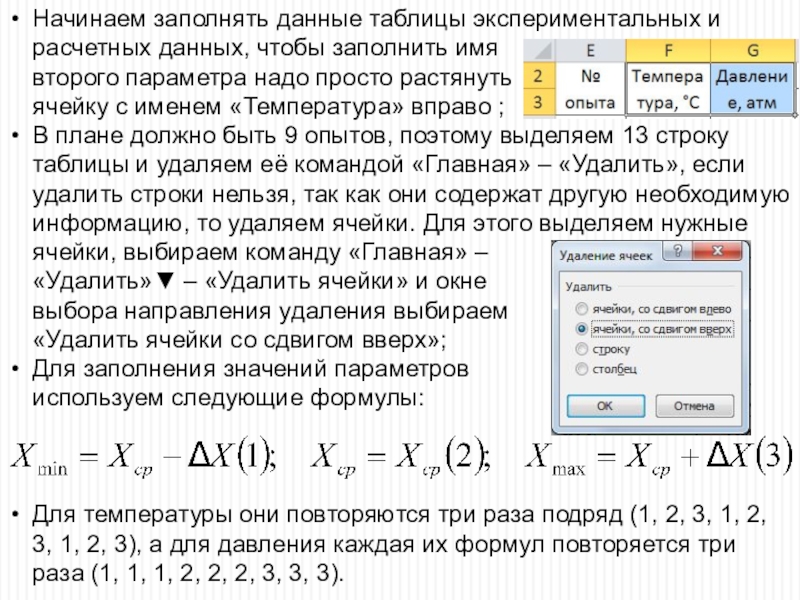

имя второго параметра надо просто растянуть ячейку с именем «Температура» вправо ;
В

плане должно быть 9 опытов, поэтому выделяем 13 строку таблицы и удаляем её командой «Главная» – «Удалить», если удалить строки нельзя, так как они содержат другую необходимую информацию, то удаляем ячейки. Для этого выделяем нужные ячейки, выбираем команду «Главная» – «Удалить»▼ – «Удалить ячейки» и окне выбора направления удаления выбираем «Удалить ячейки со сдвигом вверх»;
Для заполнения значений параметров используем следующие формулы:



Для температуры они повторяются три раза подряд (1, 2, 3, 1, 2, 3, 1, 2, 3), а для давления каждая их формул повторяется три раза (1, 1, 1, 2, 2, 2, 3, 3, 3).

экспериментальные данные и получаем готовую таблицу для расчета;










При необходимости число

параметров можно увеличить, добавив нужное число столбцов, соблюдая тот же порядок, что и был (сначала добавляем столбцы в таблицу исходных данных, а потом уже в таблицу экспериментальных и расчетных данных);
Эксперимент по команде «2-х параметрический полином»

+ A2*X2 + А12*Х1*Х2 + А11*Х12 + А22*Х22
Расширяем её до

6 коэффициентов, выделив 4 ячейки, командой «Главная» – «Вставить ячейки» – «co сдвигом вниз». Исправляем наименования коэффициентов и заполняем их значения «1»:












Теперь исправляем расчетное уравнение добавляя новые коэффициенты и новый параметр.

для расчета. Основные настройки в «Поиске решения» остались, надо только

расширить список коэффициентов

Первоначально наше выражение имело вид:
=$L$2+$L$3*F4+$L$4*F4^2+$L$5*F4^3

Исправление начинаем с параметра при коэффициенте А2($L$4), который привязан к второму параметру (давление), заменяем F4^2 (температура в квадрате) на G4 (давление)

Затем заменяем 3-ю степень у температуры на 2-ую, как в новом уравнении

Потом дополняем уравнение оставшимися коэффициентам и параметрами

до тех пор, пока значения в ячейках «Минимума» и «Пирсона»

не будут изменяться. В результате расчетов получаем следующую таблицу с результатами:

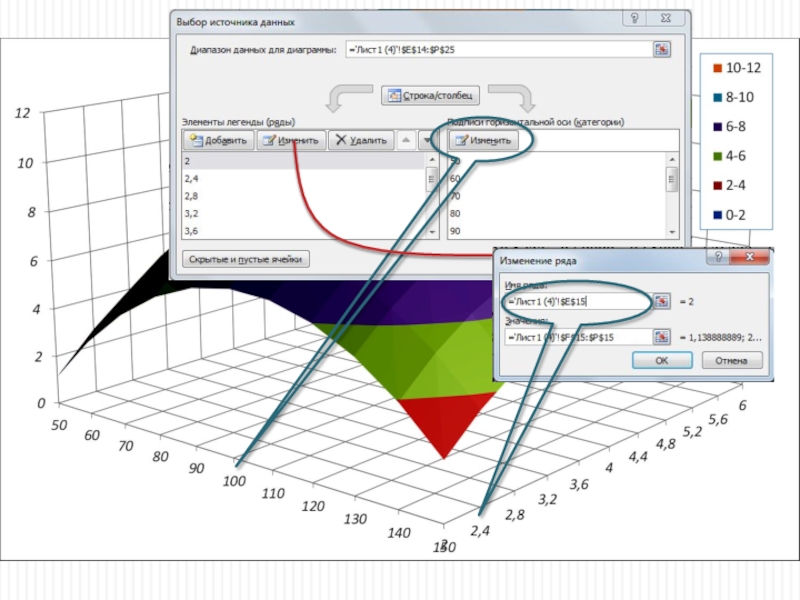

Теперь построим визуальное представление результатов в виде диаграммы «Поверхность» для которой надо построить матрицу значений расчетной функции (чем больше будет узлов в матрице, тем выше качество графика). Для построения матрицы используем команду «Данные – «Анализ “что если”» – «Таблица данных». Разберем порядок построения:

в режим редактирования, чтобы отметить ячейки с данными по температуре

и давлению заголовками сверху:






Можно вставить значения температуры и давления в эти ячейки.
Теперь вправо от ячейки заполняем прогрессии в 10 шагов по температуре от 50 до 150 °С, а вниз по давлению от 2 до 6 атм.
Сначала вводим 50 и потом отсчитываем 10 ячеек и вводим 150, выделяем этот диапазон:


вызываем команду «Главная» – «Заполнить» – «Прогрессия»

вводим 2 и потом отсчитываем 10 ячеек вниз и вводим

6, выделяем этот диапазон и вызываем команду «Главная» – «Заполнить» – «Прогрессия».

Выделяем полученную матрицу и вызываем команду «Данные – «Анализ “что если”» – «Таблица данных», в окне команды указываем подставлять данные по столбца (температура) в ячейку с «Т», а данные по строкам в «Р»:

и получаем:
