Строение и физиология опорно-двигательного аппарата человека
Содержание
- 1. Строение и физиология опорно-двигательного аппарата человека
- 2. Опорно-двигательный аппаратПассивная частьАктивная частьКостиХрящиСвязкиМышцы
- 3. Скелет человека
- 4. Кости – анатомические образования, составляющие основу скелета.Кость
- 5. Костная ткань – один из видов соединительной
- 6. СкелетОсевойДобавочныйЧерепМозговойЛицевойКости,связанные с черепомПозвоночникГруднаяклеткаВерхняя конечность Нижняя конечность Плечевой
- 7. КостиГубчатыеТрубчатыеПлоскиеСмешанныеДлинныеКороткиеСесамовидныеДлинныеКороткиеЧерепаПоясов конечностей
- 8. Трубчатые костиДлинныеСесамовидныеКороткие
- 9. Губчатые костиГрудная клетка и реброДлинныеКороткие
- 10. Плоские костиПлоские кости черепаПлоские кости поясов конечностей
- 11. Смешанные костиКлиновидная кость (вид сверху и сзади)
- 12. Костная ткань – один из видов соединительной
- 13. а — остеобласты на существующей поверхности, такой,
- 14. Строение остеоцита: 1 — отростки
- 15. Структурные уровни организации костиБиополимерные макромолекулы тропоколлагена, соединенные

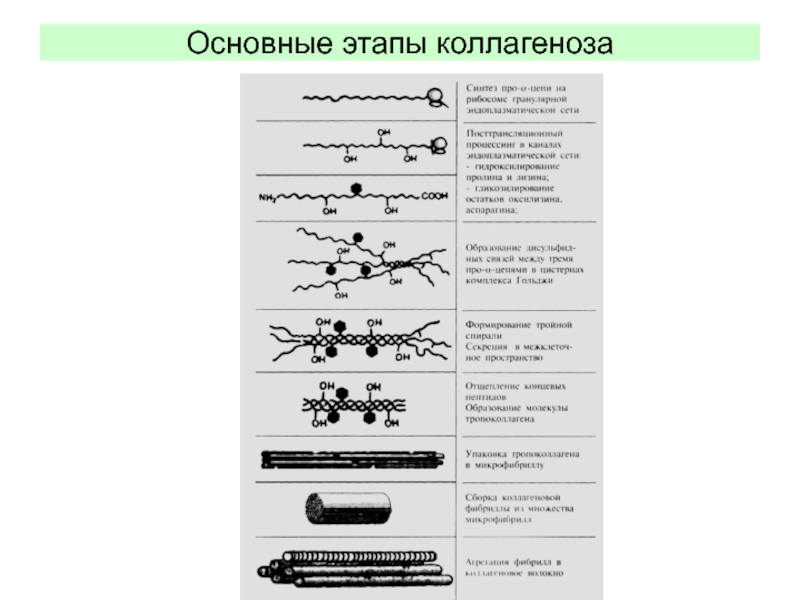

- 16. Основные этапы коллагеноза
- 17. Модель спиральной структуры тропоколлагена (по:
- 18. Строение кристалла гидроксиапатита (по Мецлер, 1980;
- 19. Строение третьего структурного уровня организации костной ткани
- 20. Строение остеона. 1 - кровеносный сосуд; 2
- 21. компактная кость состоит преимущественно из остеонов —
- 22. Сканограмма губчатого вещества 5 поясничногопозвонка (Х 30):1-
- 23. Состав костиОсновные минералы (мг/г сухого вещества, Mm)
- 24. Структура кости. I - периост; 2

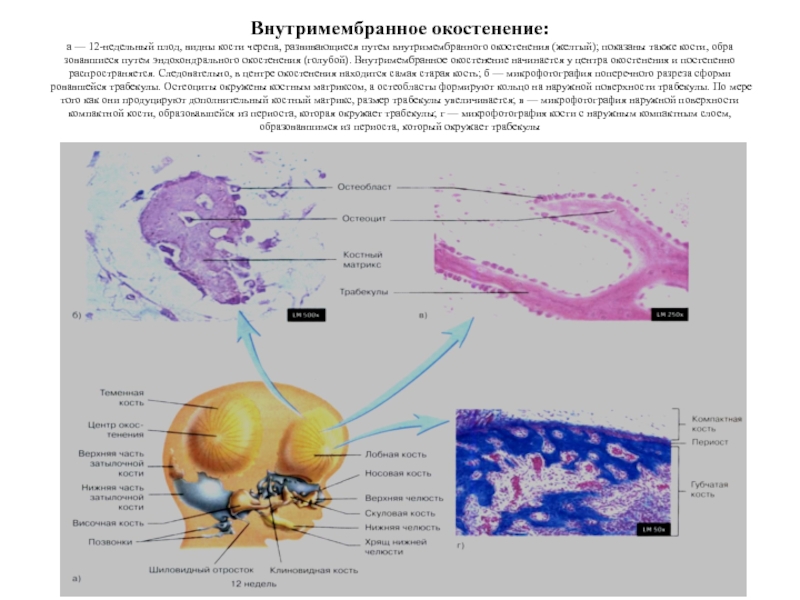

- 25. Внутримембранное окостенение: а — 12-недельный плод, видны

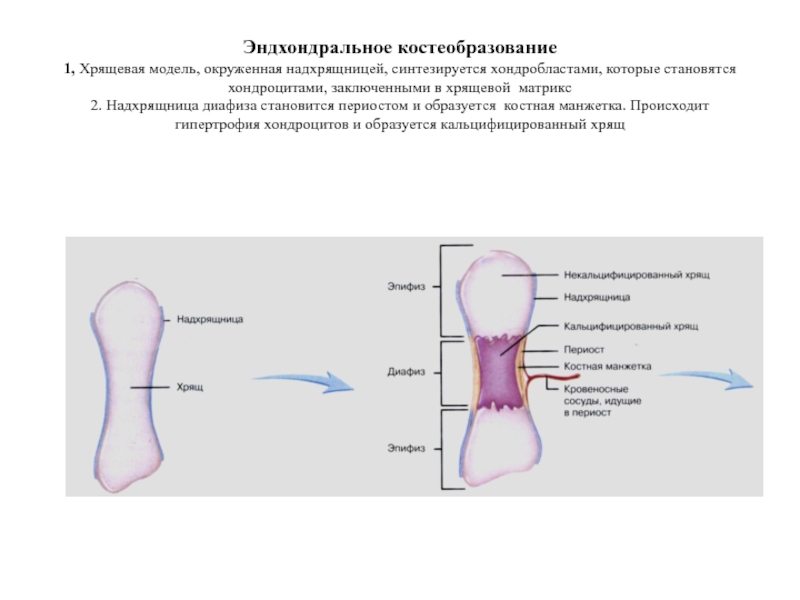

- 26. Эндхондральное костеобразование 1, Хрящевая модель, окруженная

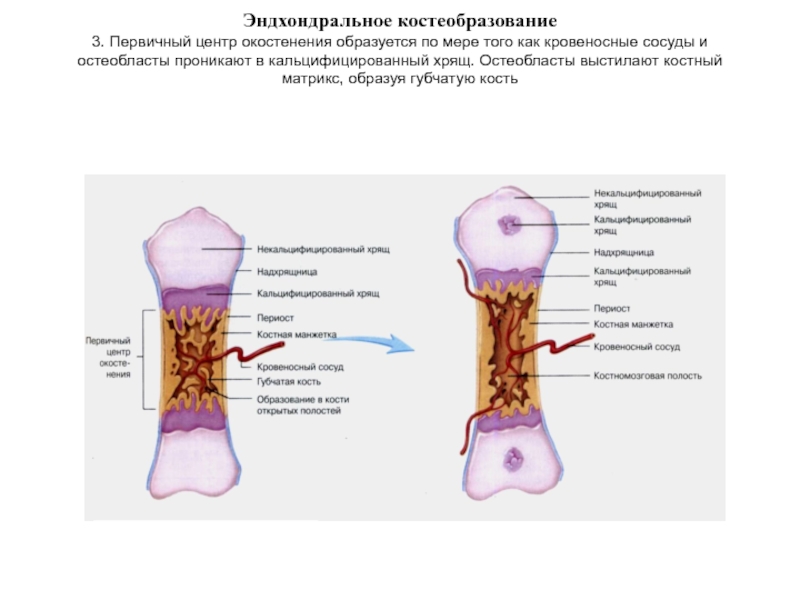

- 27. Эндхондральное костеобразование 3. Первичный центр окостенения образуется

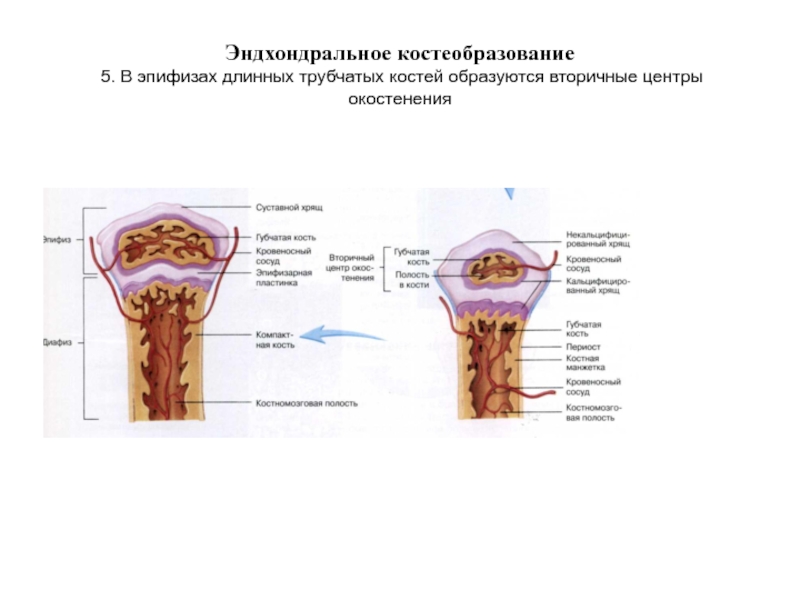

- 28. Эндхондральное костеобразование 5. В эпифизах длинных трубчатых костей образуются вторичные центры окостенения
- 29. Эндхондральное костеобразование 7. Зрелая кость, в которой

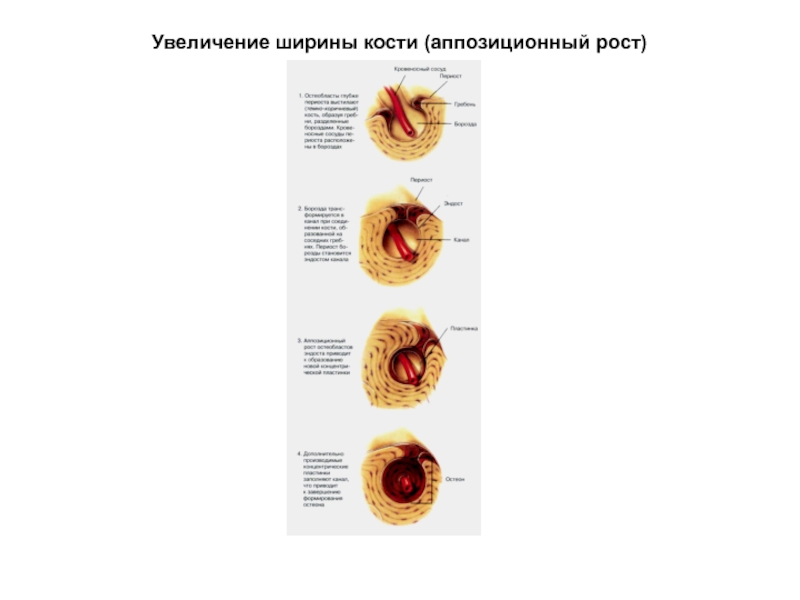

- 30. Увеличение ширины кости (аппозиционный рост)
- 31. Эпифизарная пластинка
- 32. Увеличение длины кости у эпифизарной пластинки Новый
- 33. Ремоделирование длинной кости Диаметр кости увеличивается в

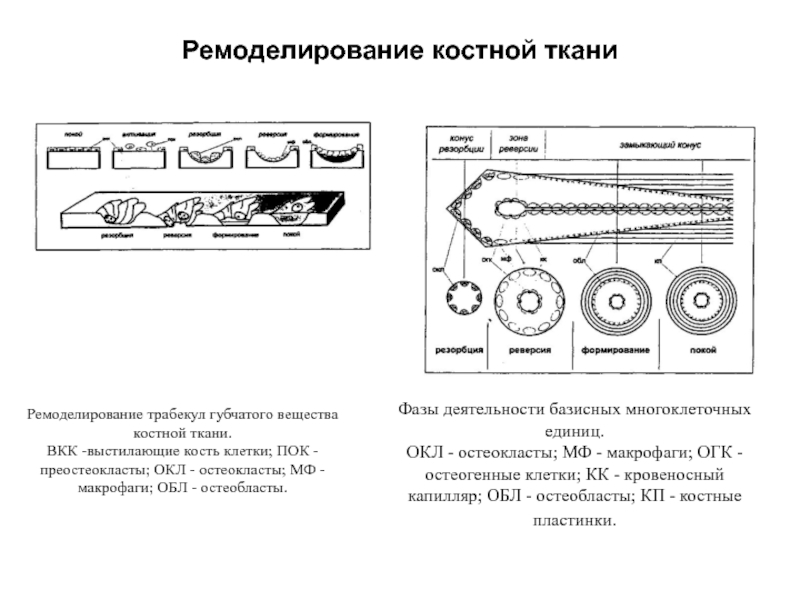

- 34. Ремоделирование костной тканиРемоделирование трабекул губчатого вещества костной
- 35. Связь строения кости и действующих на нее
- 36. Адаптация формы кости к внешней нагрузке [Pauwels
- 37. Голень человека: I — большеберцовая кость; 2,
- 38. Топографическая неоднородность трубчатой кости Топография твердостных
- 39. Некоторые показатели прочности позвонковГистограмма несущей способности позвонков
- 40. Зависимость минимально травмирующей перегрузки от биометрических параметров человека (Г.П. Ступаков и др., 1989)
- 41. Изменение минеральной плотности (МПКТ) 2, 3 и

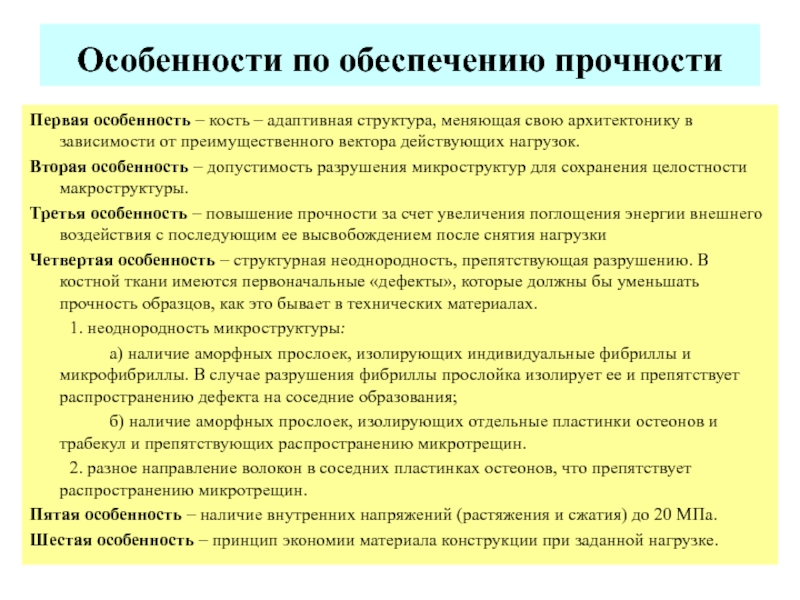

- 42. Особенности по обеспечению прочности Первая особенность –

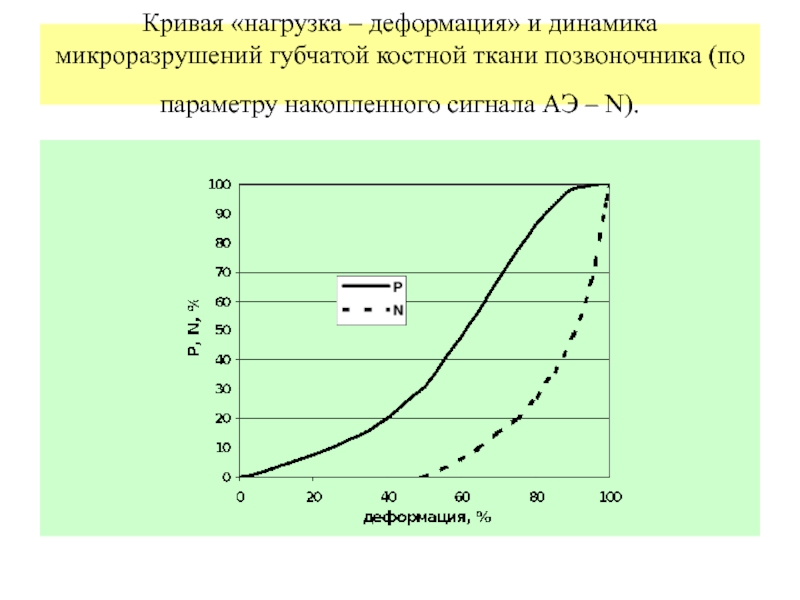

- 43. Кривая «нагрузка – деформация» и динамика микроразрушений
- 44. Слайд 44

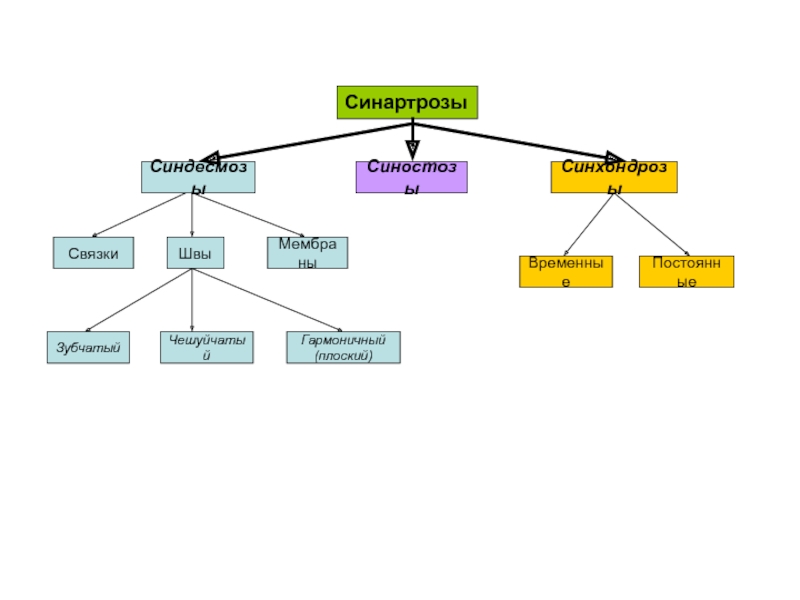

- 45. СинартрозыСиндесмозыСиностозыСинхондрозыСвязкиШвы Мембраны ПостоянныеВременныеГармоничный(плоский)Чешуйчатый Зубчатый

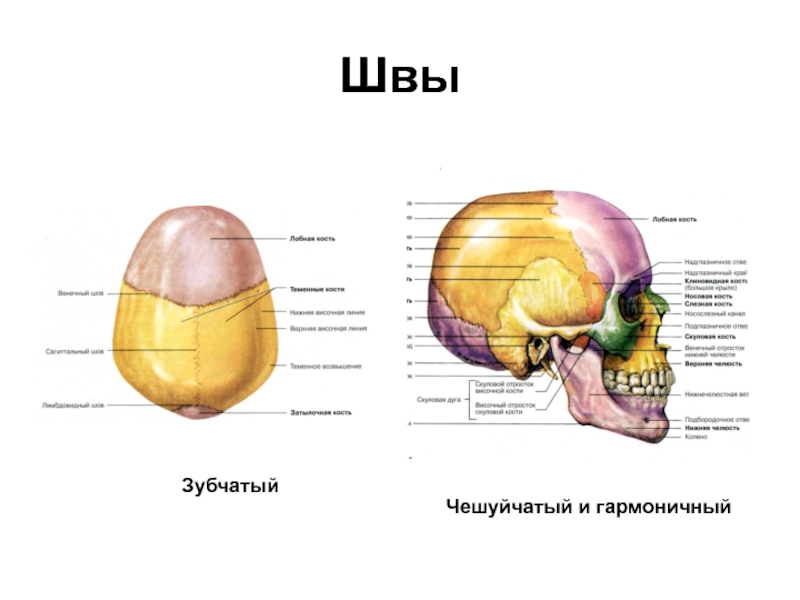

- 46. ШвыЗубчатыйЧешуйчатый и гармоничный
- 47. Синдесмозы Межкостная мембрана между локтевой и лучевой костьюСвязки области тазобедренного сустава
- 48. Полусуставы
- 49. СуставыОдноосныеБлоковидныеДвуосныеМногоосныеЦилиндрическиеЭллипсоидныеСедловидныеШаровидныеПлоскиеОреховидные
- 50. Слайд 50
- 51. Одноосные суставыБлоковидный суставЦилиндрический сустав
- 52. Двуосные суставыЭллипсовидный сустав Седловидный сустав
- 53. Многоосные суставыПлоский суставШаровидный суставОреховидный сустав

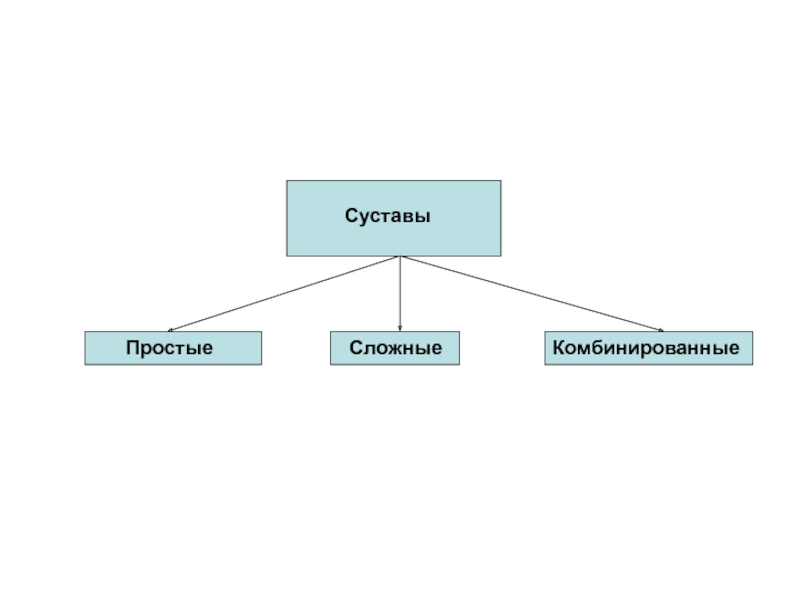

- 54. Суставы Простые СложныеКомбинированные
- 55. Типы суставовПростой суставКомбинированный суставСложный сустав
- 56. Скелет человека, вид спереди: 1 —
- 57. Локализация хрящей в организме
- 58. Хрящ – это разновидность соединительной ткани, выполняющая
- 59. Структура хрящаХрящМежклеточное веществоМежклеточное веществоМежклеточное веществоКлеткиХондробласыХондробласыХондробластыХондроцитыВолокнаОсновное веществоКоллагеновые II типа;Эластиновые Неколлагеновые белки;Гликопртеиды;Протеогликаны
- 60. Хондроцит (х9000)Межклеточное везество
- 61. Строение межклеточного вещества хрящевой ткани (по:
- 62. Строение гиалинового хряща, покрытого надхрящницей (по
- 63. Схема строения протеингликана

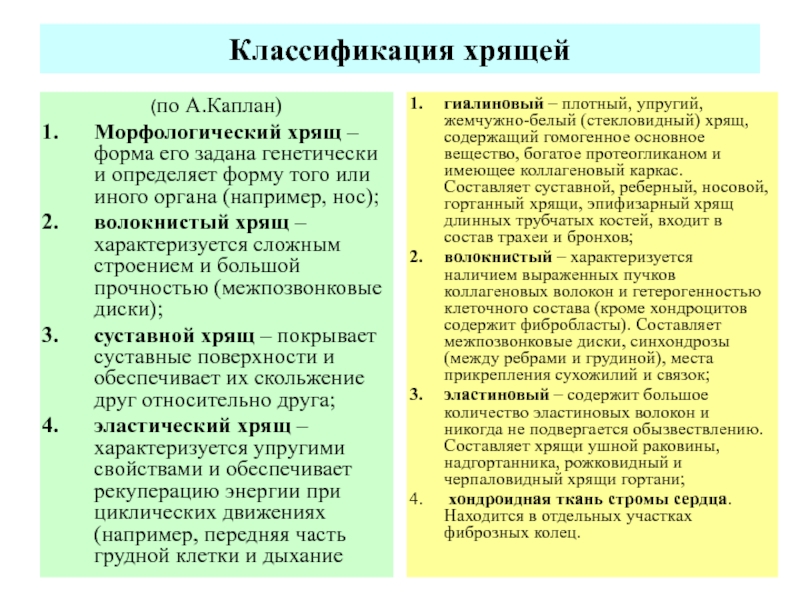

- 64. Классификация хрящей(по А.Каплан)Морфологический хрящ – форма его
- 65. Основные функции хряща в организмеДвигательная (суставные хрящи, передняя часть грудной клетки…);Формообразующая;Опорная (межпозвонковые диски);Защитная.

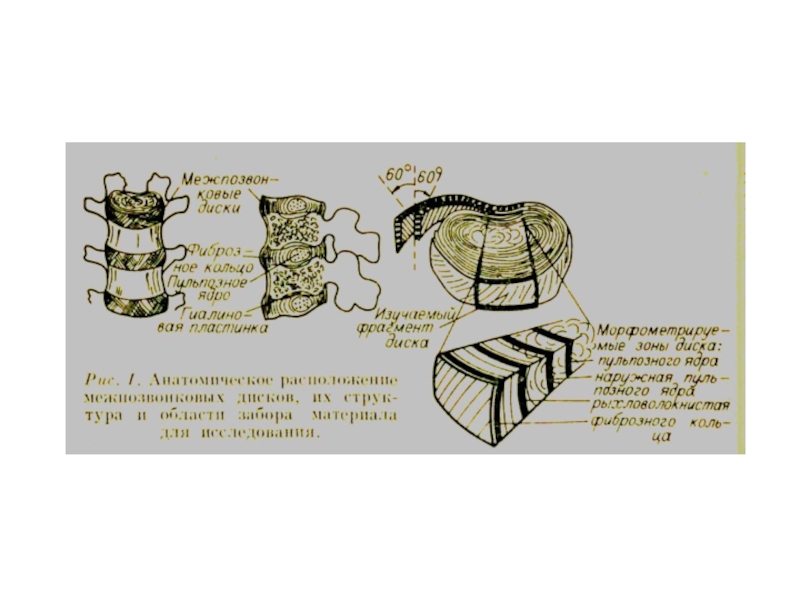

- 66. Внешний вид межпозвонкового диска
- 67. Слайд 67
- 68. Ориентация фибрилл в фиброзном кольце межпозвонкового диска
- 69. Межпозвонковые диски на поперечном разрезе
- 70. Величины давления в поясничных межпозвоночных дисках человека в зависимости от внешних условий
- 71. Слайд 71
- 72. Мышцы – органы, выполняющие двигательную функцию и
- 73. Мышечная ткань – это ткань, обладающая свойствамивозбудимости

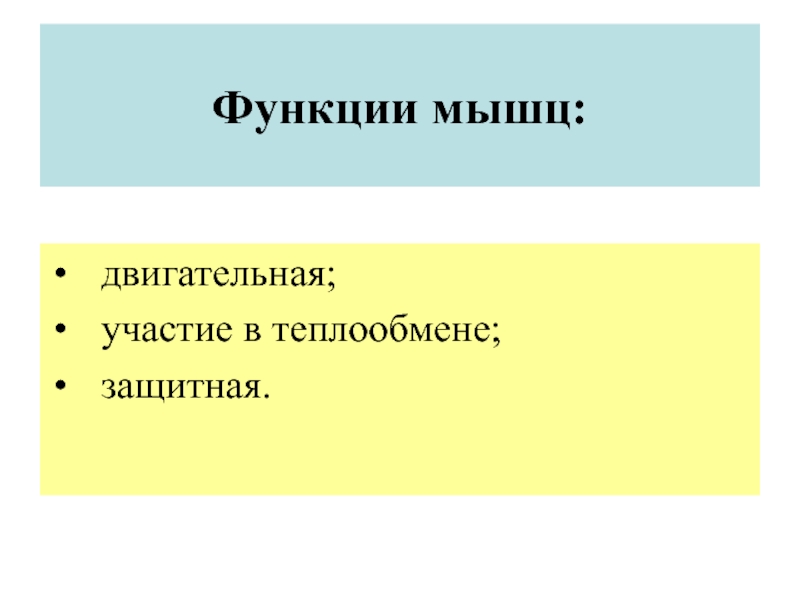

- 74. Функции мышц: двигательная;участие в теплообмене;защитная.

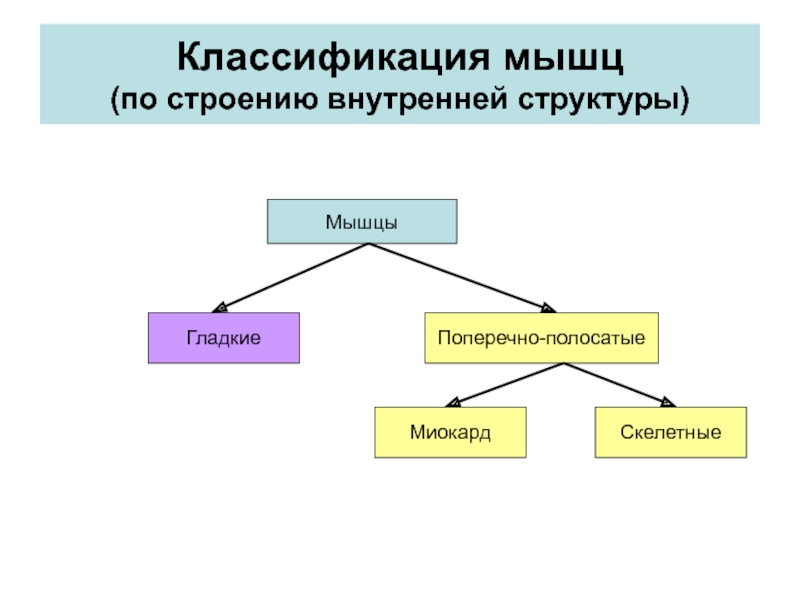

- 75. Классификация мышц (по строению внутренней структуры)МышцыГладкиеПоперечно-полосатыеСкелетныеМиокард
- 76. Сравнительная характеристика видов мышц (по Р. Сили и др., 2007)
- 77. Скелетная и гладкая мышцаКлетки гладкой мышцы
- 78. Части мышцыПрикрепление (инсерция) – конец мышцы, прикрепленный

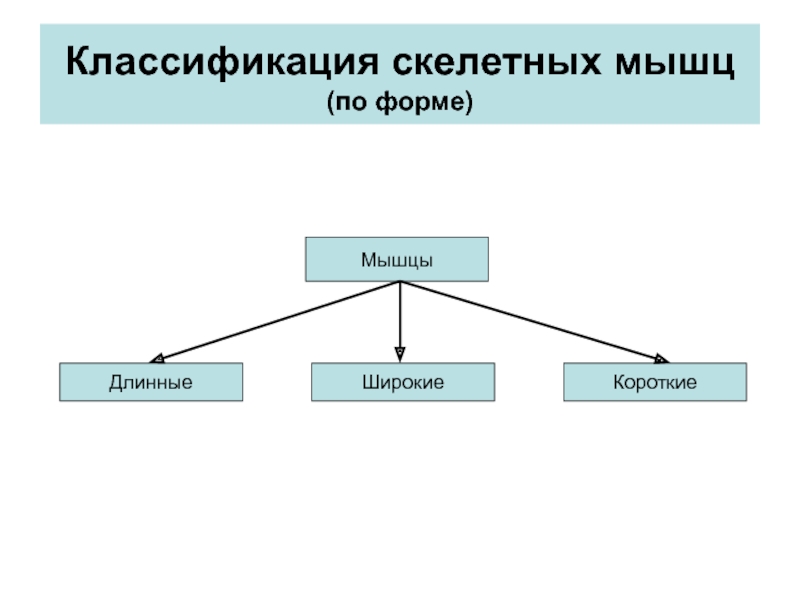

- 79. Классификация скелетных мышц (по форме)МышцыДлинныеШирокиеКороткие
- 80. Классификация скелетных мышц (по стрению)МышцыПо числу
- 81. Слайд 81
- 82. Классификация скелетных мышц (по направлению волокон)МышцыС
- 83. Слайд 83
- 84. Классификация скелетных мышц (по форме)
- 85. Классификация скелетных мышц (по функции)МышцыСгибателиФиксаторыРазгибателиПриводящиеОтводящиеСтабилизируют один
- 86. Классификация скелетных мышц (по взаимодействию)МышцыАгонистыАнтагонистыСинергистыВызывают действие при сокращенииСовместно действующие при сокращенииПеремещают структуру в противоположном направлении

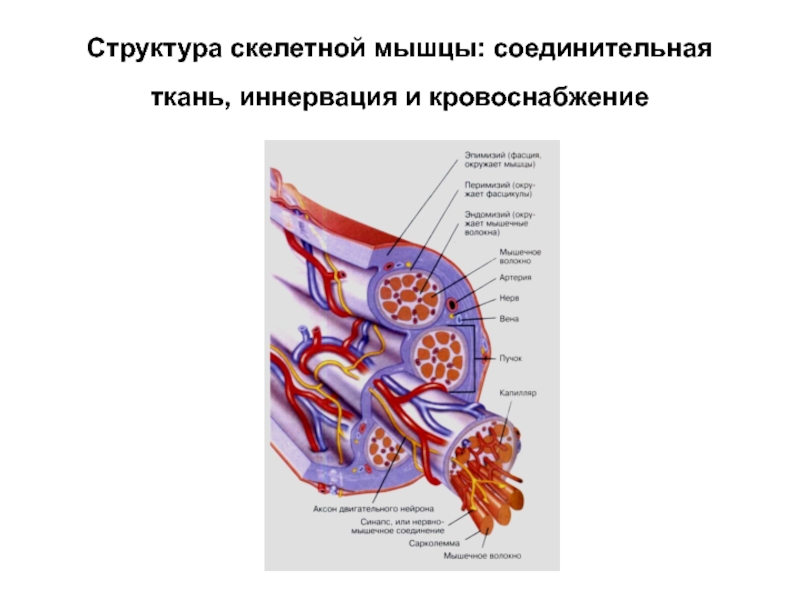

- 87. Структура скелетной мышцы: соединительная ткань, иннервация и кровоснабжение

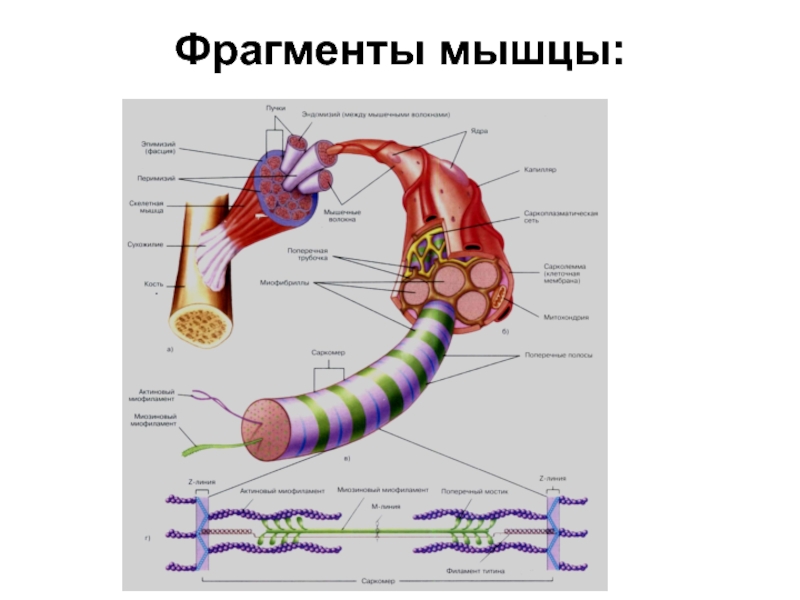

- 88. Фрагменты мышцы:
- 89. Компоненты саркомеров: а — электронная микрофотография продольного
- 90. Слайд 90

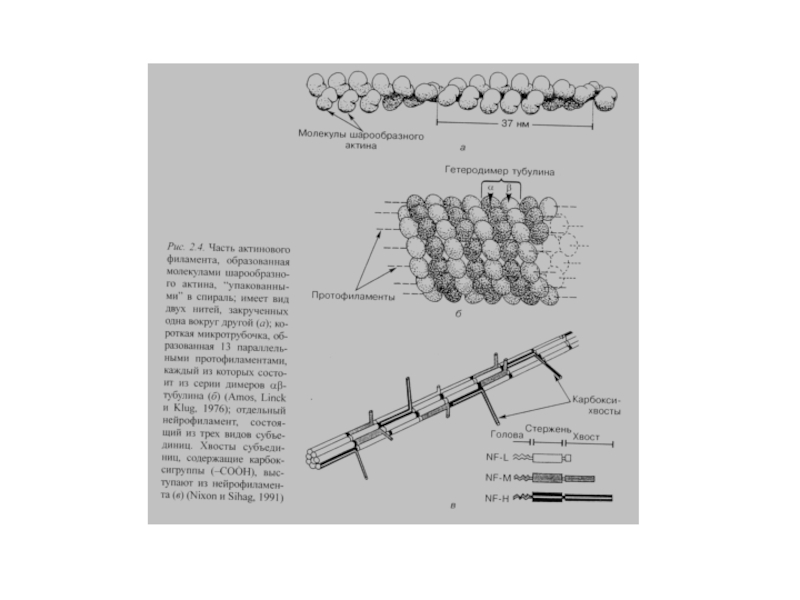

- 91. Структура актина и миозина: а — саркомер
- 92. Слайд 92
- 93. Слайд 93
- 94. Слайд 94
- 95. Слайд 95
- 96. Слайд 96

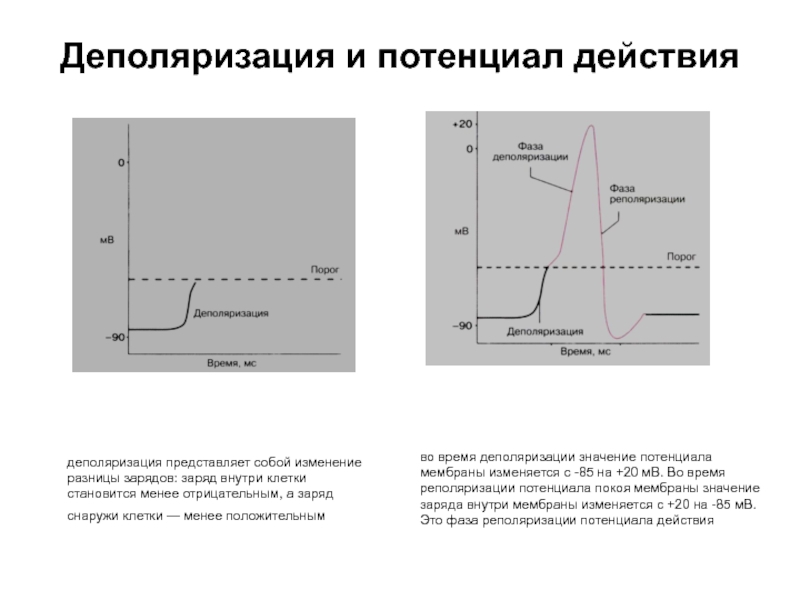

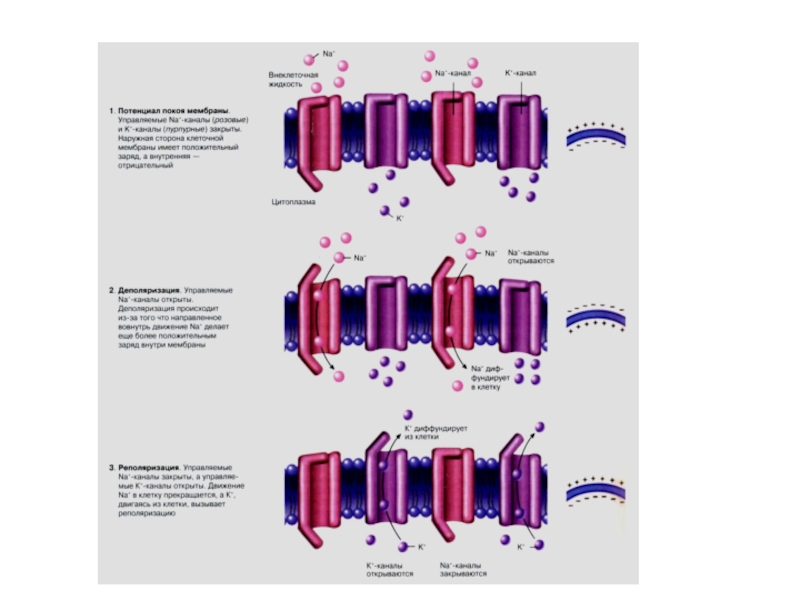

- 97. Деполяризация и потенциал действиядеполяризация представляет собой изменение

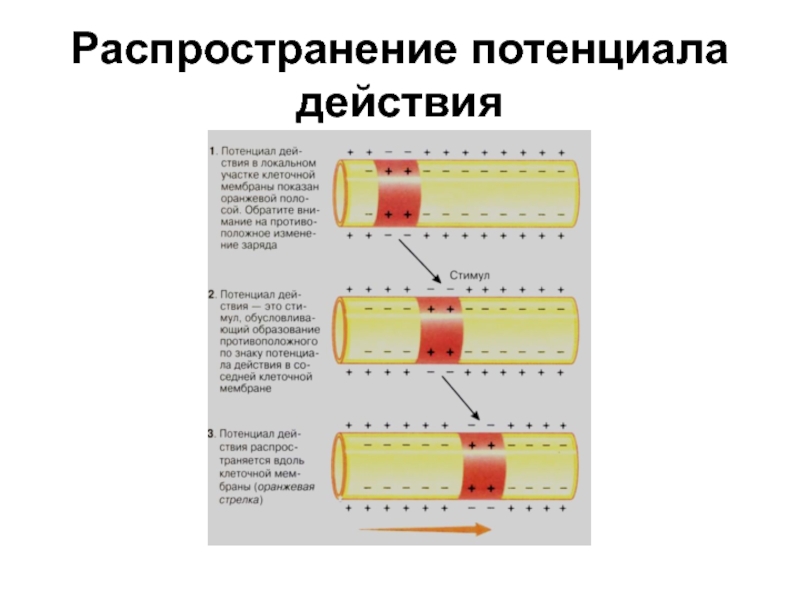

- 98. Распространение потенциала действия

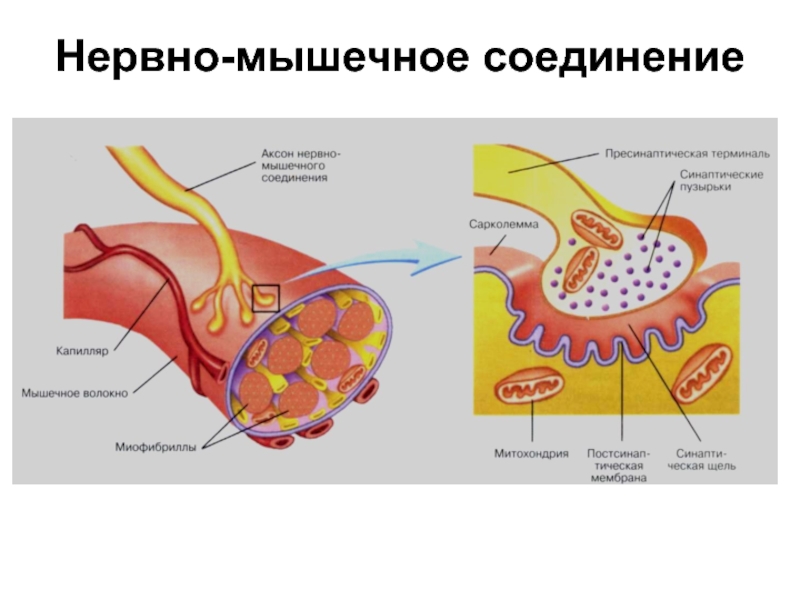

- 99. Нервно-мышечное соединение
- 100. Слайд 100

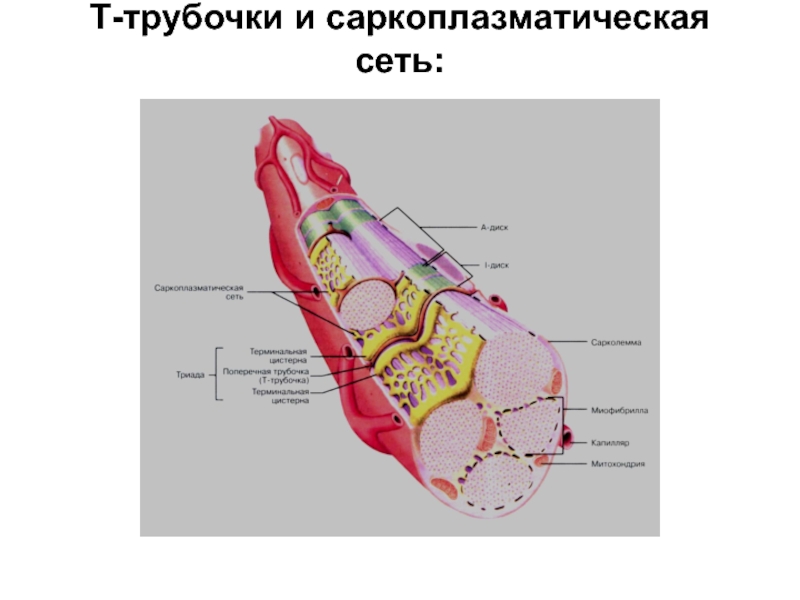

- 101. Т-трубочки и саркоплазматическая сеть:
- 102. Процесс. Потенциалы действия и мышечное сокращение

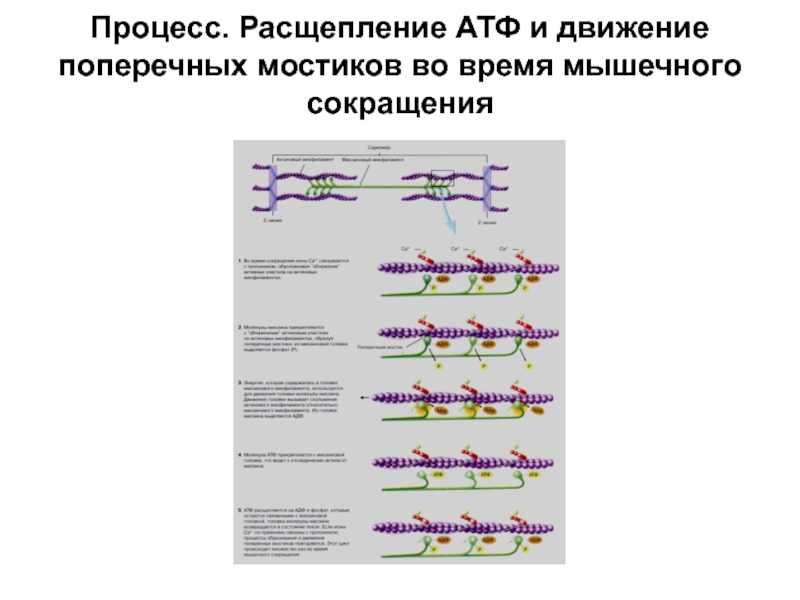

- 103. Процесс. Расщепление АТФ и движение поперечных мостиков во время мышечного сокращения
- 104. Длина мышцы и напряжение
- 105. Фазы мышечного сокращения Гипотетическое мышечное сокращение в
- 106. Последовательность развития активного состояния и силы тяги мышцы
- 107. Двигательная единица а — двигательная единица
- 108. Количество и размеры двигательных единиц (ДЕ) в различных мышцах человека (по А.Дж. Мак-Комас)
- 109. Характеристика быстрых и медленных мышечных волокон (по В.И. Дубровскому и др., 2002)
- 110. Характеристика быстрых и медленных мышечных волокон (по В.И. Дубровскому и др., 2002) - продолжение

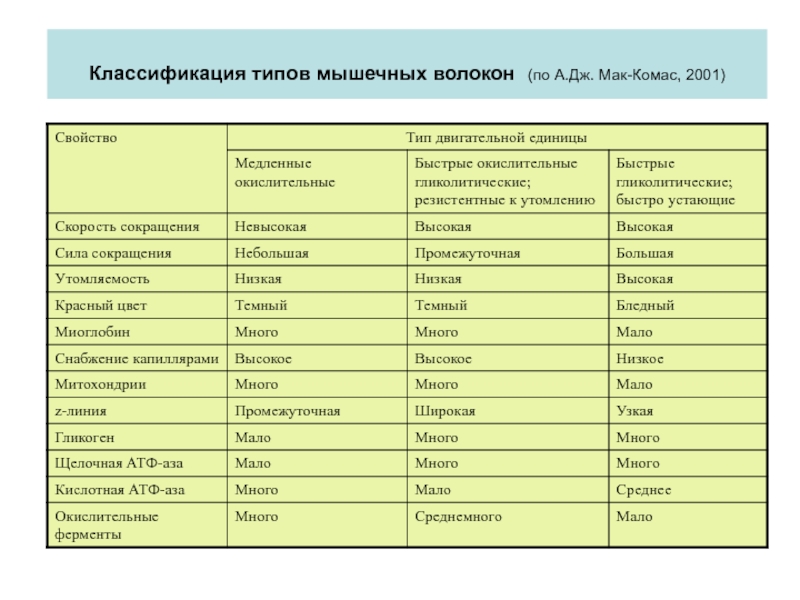

- 111. Классификация типов мышечных волокон (по А.Дж. Мак-Комас, 2001)

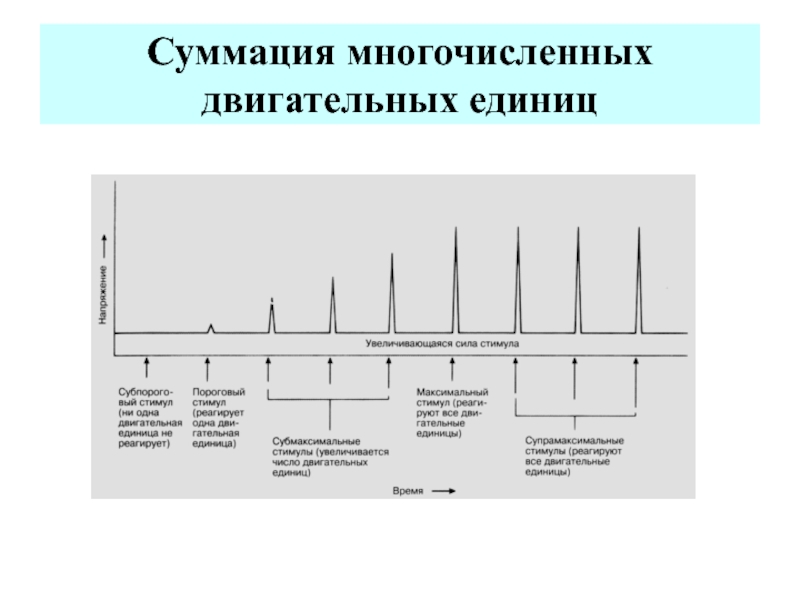

- 112. Суммация многочисленных двигательных единиц

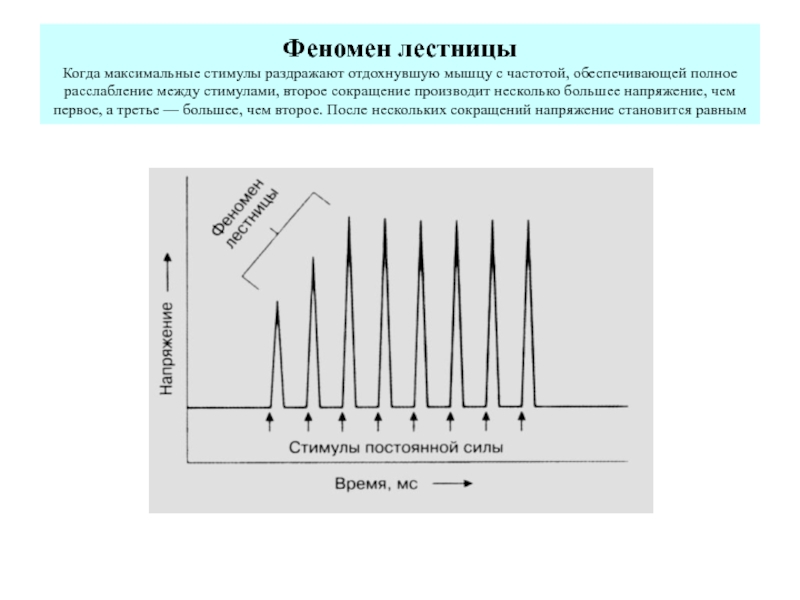

- 113. Феномен лестницы Когда максимальные стимулы раздражают
- 114. Многоволновая суммация, обусловленная стимулами возрастающей частоты:
- 115. Зависимость между длиной и силой тяги у

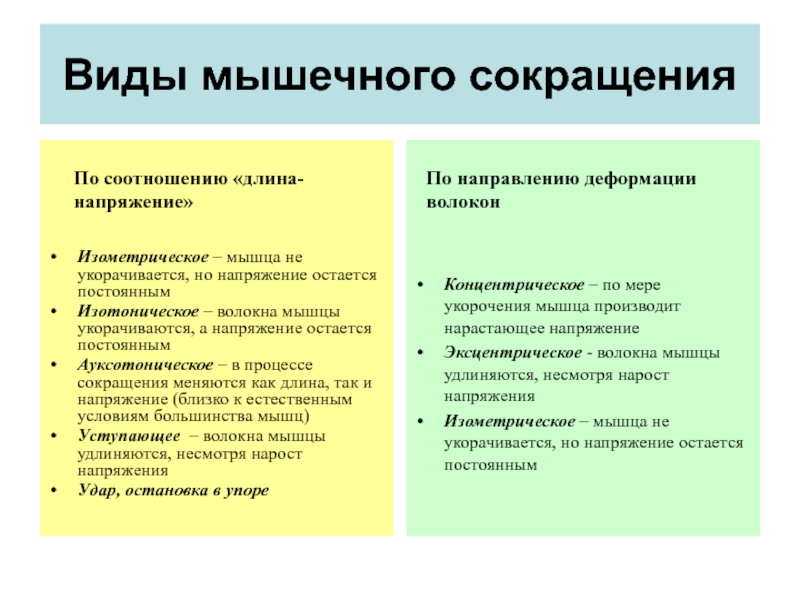

- 116. Виды мышечного сокращенияИзометрическое – мышца не укорачивается,
- 117. По мере роста сопротивления, которое должна преодолеть
- 118. Зависимость «скорость – сила» при сокращении мышцыСкорость

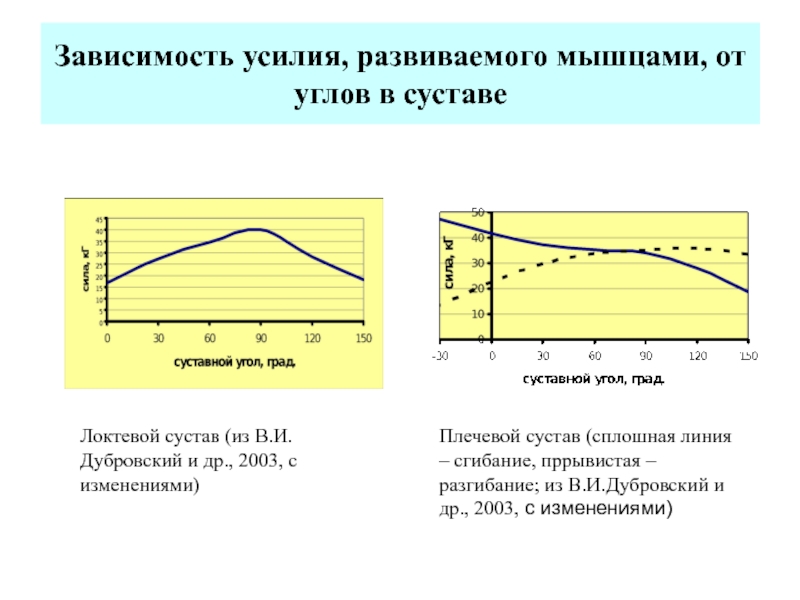

- 119. Зависимость усилия, развиваемого мышцами, от углов в
- 120. Зависимость плеча силы тяги длинной головки двуглавой
- 121. Изменение параметрических зависимостей «сила — скорость» в
- 122. Вращательные моменты силы, создаваемые действием мышц в

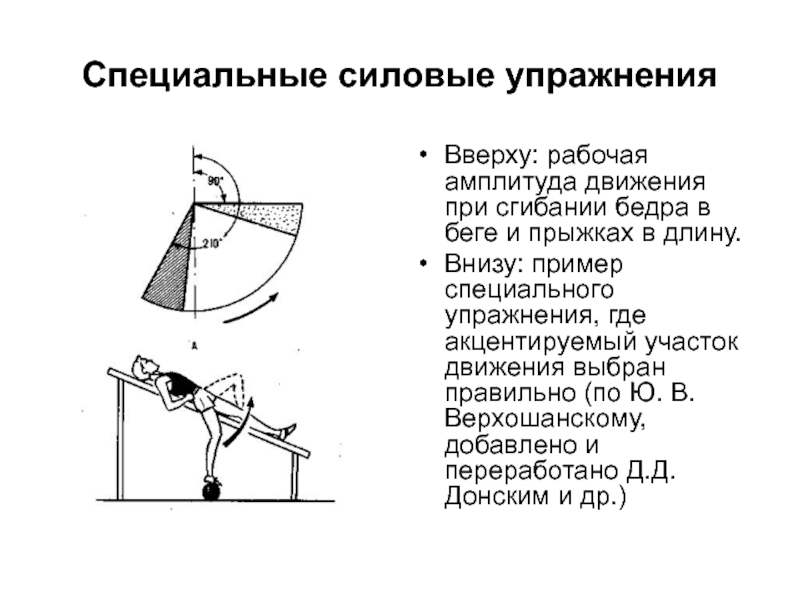

- 123. Специальные силовые упражненияВверху: рабочая амплитуда движения при
- 124. Невральная адаптация при тренировках мышц:- более высокая
- 125. Скачать презентанцию
Опорно-двигательный аппаратПассивная частьАктивная частьКостиХрящиСвязкиМышцы
Слайды и текст этой презентации

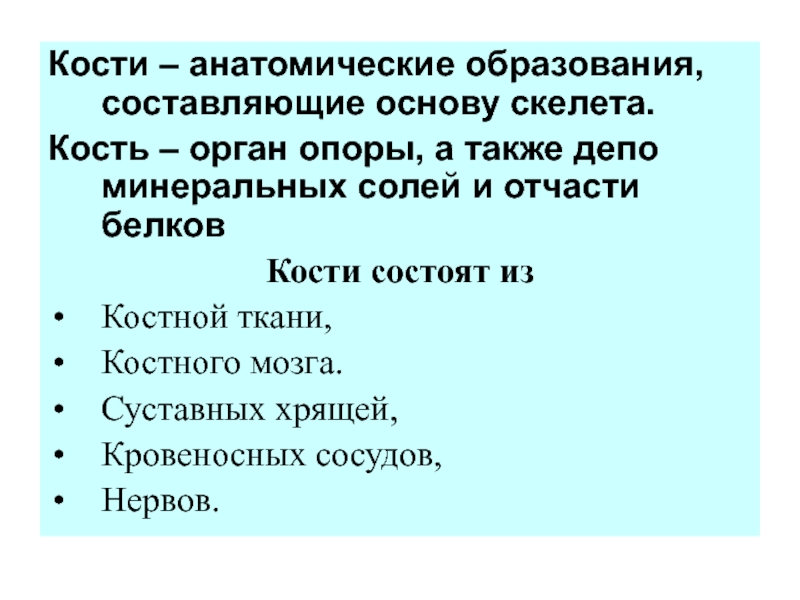

Слайд 4Кости – анатомические образования, составляющие основу скелета.
Кость – орган опоры,
а также депо минеральных солей и отчасти белков
изКостной ткани,
Костного мозга.
Суставных хрящей,
Кровеносных сосудов,
Нервов.

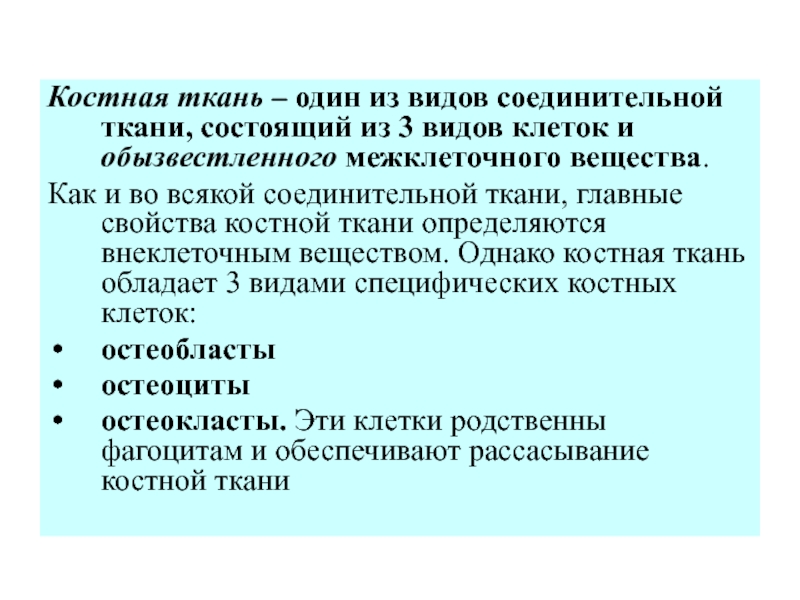

Слайд 5Костная ткань – один из видов соединительной ткани, состоящий из
3 видов клеток и обызвестленного межклеточного вещества.
Как и во
всякой соединительной ткани, главные свойства костной ткани определяются внеклеточным веществом. Однако костная ткань обладает 3 видами специфических костных клеток:остеобласты
остеоциты
остеокласты. Эти клетки родственны фагоцитам и обеспечивают рассасывание костной ткани
Слайд 6Скелет
Осевой
Добавочный
Череп
Мозговой
Лицевой
Кости,
связанные с черепом
Позвоночник
Грудная
клетка
Верхняя
конечность
Нижняя
конечность
Плечевой
пояс
Плечевой
пояс
Свободная
конечность
Свободная
конечность
Шейный
отдел
Грудной
отдел
Поясничный
отдел
Крестец
Копчик
Грудина
Ребра

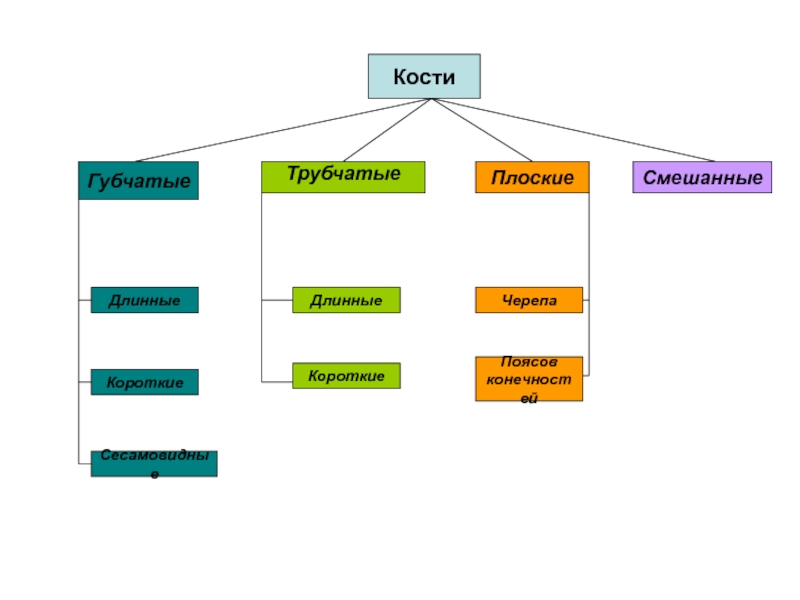

Слайд 7Кости
Губчатые
Трубчатые
Плоские
Смешанные
Длинные
Короткие
Сесамовидные
Длинные
Короткие
Черепа
Поясов
конечностей
Слайд 12Костная ткань – один из видов соединительной ткани, состоящий из
3 видов клеток и обызвестленного межклеточного вещества.
Костная ткань
Грубоволокнистая
Пластинчатая
Дентоидная
Губчатая
(спонгиозная)
Компактная

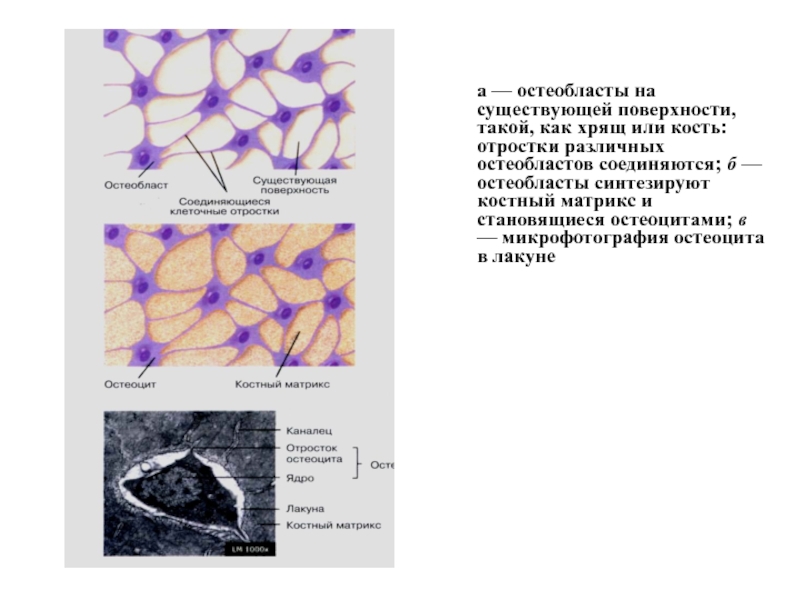

Слайд 13а — остеобласты на существующей поверхности, такой, как хрящ или
кость: отростки различных остеобластов соединяются; б — остеобласты синтезируют костный
матрикс и становящиеся остеоцитами; в — микрофотография остеоцита в лакуне
Слайд 14Строение остеоцита: 1 — отростки остеоцита; 2 — ЭПС;
3 — ядро; 4 — внутриклеточный сетчатый аппарат; 5 —
митохондрия; 6 — остеоидное (необызвествленное) вещество кости по краям лакуны, в которой расположен остеоцит

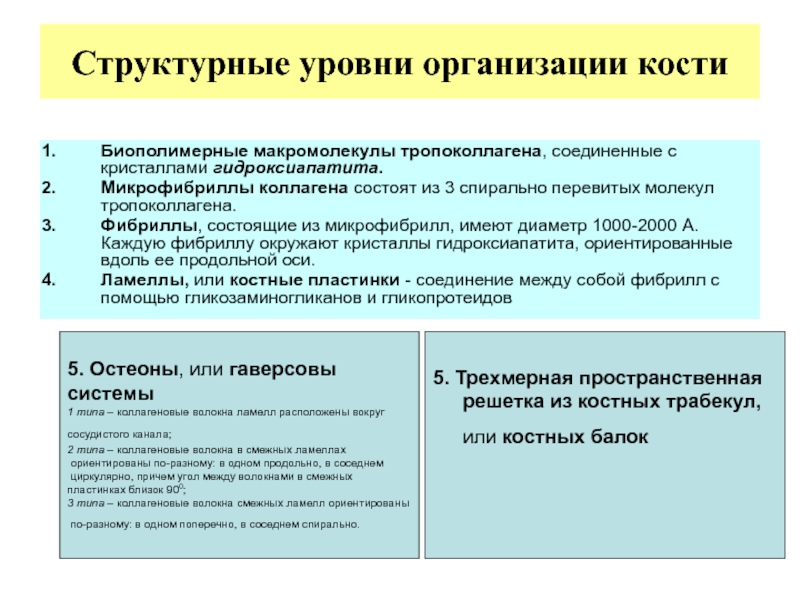

Слайд 15Структурные уровни организации кости
Биополимерные макромолекулы тропоколлагена, соединенные с кристаллами гидроксиапатита.
Микрофибриллы
коллагена состоят из 3 спирально перевитых молекул тропоколлагена.
Фибриллы, состоящие
из микрофибрилл, имеют диаметр 1000-2000 А. Каждую фибриллу окружают кристаллы гидроксиапатита, ориентированные вдоль ее продольной оси. Ламеллы, или костные пластинки - соединение между собой фибрилл с помощью гликозаминогликанов и гликопротеидов
5. Остеоны, или гаверсовы
системы
1 типа – коллагеновые волокна ламелл расположены вокруг
сосудистого канала;
2 типа – коллагеновые волокна в смежных ламеллах
ориентированы по-разному: в одном продольно, в соседнем
циркулярно, причем угол между волокнами в смежных
пластинках близок 900;
3 типа – коллагеновые волокна смежных ламелл ориентированы
по-разному: в одном поперечно, в соседнем спирально.
5. Трехмерная пространственная решетка из костных трабекул, или костных балок
Слайд 17Модель спиральной структуры тропоколлагена (по: Уайт и др., 1981).
А — взаимное расположение атомов в
левозакрученной единичной спиральной цепи, Б — правозакрученная спираль с периодом 8.6 нм, образующаяся из трех цепей тропоколлагена.

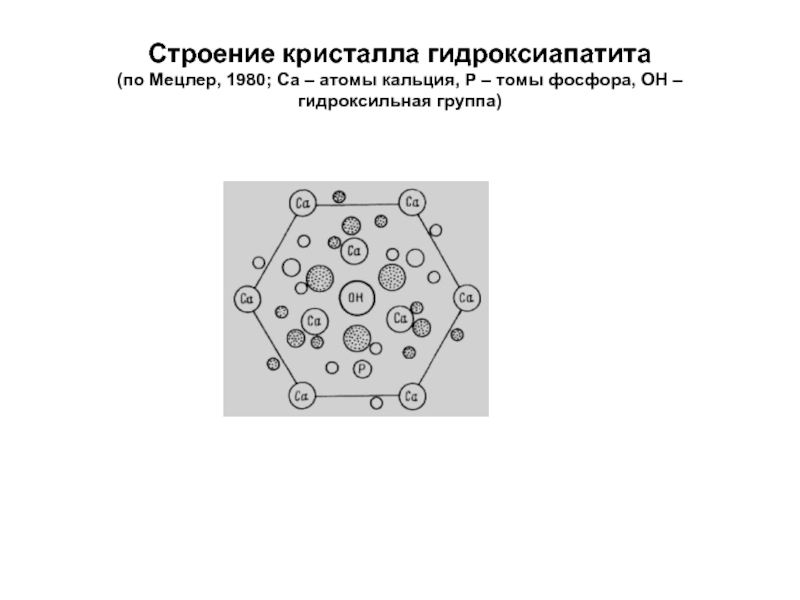

Слайд 18Строение кристалла гидроксиапатита (по Мецлер, 1980; Са – атомы кальция,
Р – томы фосфора, ОН – гидроксильная группа)
Слайд 19Строение третьего структурного уровня организации костной ткани (по: Lees, 1981).
C-axis — ось сцепления.
Слайд 20Строение остеона. 1 - кровеносный сосуд; 2 - костные пластинки; 3
-остеоцит; 4 - остеокласт; 5 - остеогенные клетки; 6 макрофаг
Слайд 21компактная кость состоит преимущественно из остеонов — концентрических пластинок, окружающих
кровеносные сосуды в центральных каналах. Наружная поверхность кости образуется периферическими
пластинками, а кость между остеонами состоит из интерстициальных пластинок; б — микрофотография остеона

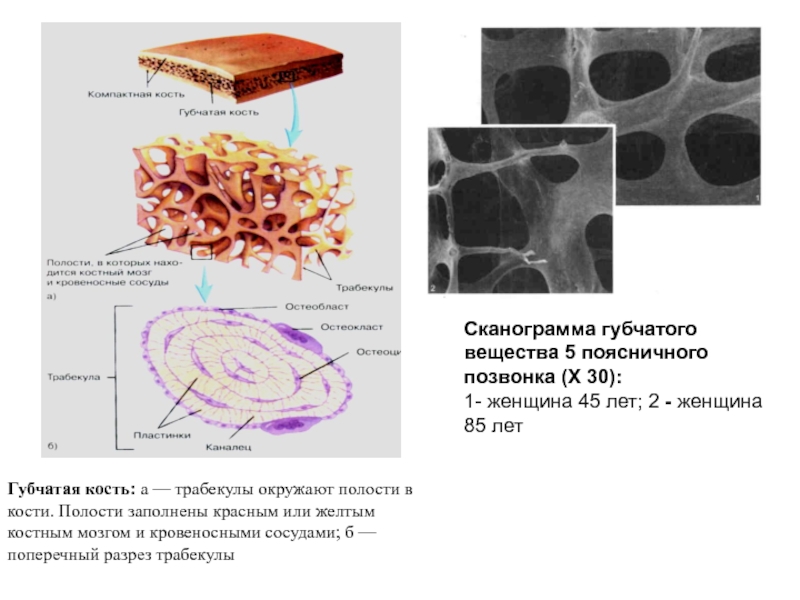

Слайд 22Сканограмма губчатого вещества 5 поясничного
позвонка (Х 30):
1- женщина 45 лет;
2 - женщина 85 лет
Губчатая кость: а — трабекулы окружают
полости в кости. Полости заполнены красным или желтым костным мозгом и кровеносными сосудами; б — поперечный разрез трабекулы
Слайд 23Состав кости
Основные минералы
(мг/г сухого вещества, Mm) :
Са - 218
9;
Р - 118 6;
Na - 8,3
0,4
Слайд 24Структура кости. I - периост; 2 - наружные окружающие костные
пластинки; 3 - остеоны; 4 - внутренние окружающие костные пластинки;
5 - эндост; 6 - трабекулы губчатого вещества кости; 7 - фолькмановский канал; 8 - питающие сосуды
Слайд 25Внутримембранное окостенение: а — 12-недельный плод, видны кости черепа, развивающиеся путем
внутримембранного окостенения (желтый); показаны также кости, образовавшиеся путем эндохондрального окостенения
(голубой). Внутримембранное окостенение начинается у центра окостенения и постепенно распространяется. Следовательно, в центре окостенения находится самая старая кость; б — микрофотография поперечного разреза сформировавшейся трабекулы. Остеоциты окружены костным матриксом, а остеобласты формируют кольцо на наружной поверхности трабекулы. По мере того как они продуцируют дополнительный костный матрикс, размер трабекулы увеличивается; в — микрофотография наружной поверхности компактной кости, образовавшейся из периоста, которая окружает трабекулы; г — микрофотография кости с наружным компактным слоем, образовавшимся из периоста, который окружает трабекулы
Слайд 26 Эндхондральное костеобразование 1, Хрящевая модель, окруженная надхрящницей, синтезируется хондробластами, которые становятся
хондроцитами, заключенными в хрящевой матрикс 2. Надхрящница диафиза становится периостом и
образуется костная манжетка. Происходит гипертрофия хондроцитов и образуется кальцифицированный хрящ
Слайд 27Эндхондральное костеобразование 3. Первичный центр окостенения образуется по мере того как
кровеносные сосуды и остеобласты проникают в кальцифицированный хрящ. Остеобласты выстилают
костный матрикс, образуя губчатую кость
Слайд 28Эндхондральное костеобразование 5. В эпифизах длинных трубчатых костей образуются вторичные
центры окостенения
Слайд 29Эндхондральное костеобразование 7. Зрелая кость, в которой эпифизарная пластинка превратились в
эпифизарную линию, а весь хрящ в эпифизе, за исключением суставного
хряща, — в кость
Слайд 32Увеличение длины кости у эпифизарной пластинки Новый хрящ формируется на эпифизарной
стороне пластинки с такой же интенсивностью, с какой образуется новая
кость на диафизарной стороне пластинки. Следовательно, толщина эпифизарной пластинки не изменяется, однако длина диафиза увеличивается
Слайд 33Ремоделирование длинной кости Диаметр кости увеличивается в результате роста кости на
наружной части, размер костномозговой полости увеличивается, а эпифиз становится больше
по мере образования нового хряща и его замены ремоделированной костью
Слайд 34Ремоделирование костной ткани
Ремоделирование трабекул губчатого вещества костной ткани.
ВКК -выстилающие
кость клетки; ПОК - преостеокласты; ОКЛ - остеокласты; МФ -макрофаги;
ОБЛ - остеобласты.Фазы деятельности базисных многоклеточных единиц.
ОКЛ - остеокласты; МФ - макрофаги; ОГК - остеогенные клетки; КК - кровеносный капилляр; ОБЛ - остеобласты; КП - костные пластинки.
Слайд 35Связь строения кости и действующих на нее нагрузок
Линии нагрузки
Проксимальный конец
длинной кости (бедренной), где видны трабекулы, ориентированные вдоль линий нагрузки
(стрелки)
Слайд 36Адаптация формы кости к внешней нагрузке [Pauwels F., 1965]. Эпюры напряжений
в балке, моделирующей локтевую кость, crz и aD — сжимающее
и растягивающее напряжения соответственно (9,8-Ю4 Па); L — груз (9,8 Н); mi и тг — силы, моделирующие действие на кость плечевой мышцы и мышцы предплечья (9,8 Н); М — изгибающий момент (9,8 Н«см).![Адаптация формы кости к внешней нагрузке [Pauwels F., 1965]. Эпюры напряжений в балке, моделирующей локтевую кость, crz](/img/tmb/4/308066/4454c824fd8c44433acd8c42a26e8807-800x.jpg "Строение и физиология опорно-двигательного аппарата человека Адаптация формы кости к внешней нагрузке [Pauwels F., 1965]. Эпюры напряжений")
Слайд 37Голень человека:
I — большеберцовая кость; 2, 3 — жесткая
и мягкая растяжка
Уменьшение относительной массы подъемного крана (показана
цифрами) при оптимизации его конструкции
Слайд 38Топографическая неоднородность трубчатой кости
Топография твердостных зон одного из сечений
кости.
Распределение плотности кости по ее объему
Области с разной штриховкой
соответствуют участкам с различной плотностью (г/см3). В правой части рисунка указаны средние значения плотностей кости в проксимальном, латеральном, переднем и медиальном сечениях.
Слайд 39Некоторые показатели прочности позвонков
Гистограмма несущей способности позвонков Т10 и L4.
1
— Т10, 2 — L4, 3 — эмпирические данные,
4
— теоретические кривые.Гистограмма показателей запаса прочности (Зп) позвонка Т10
1 — эмпирические данные, 2 — теоретическая кривая
Слайд 40Зависимость минимально травмирующей перегрузки от биометрических параметров человека (Г.П. Ступаков
и др., 1989)
Слайд 41Изменение минеральной плотности (МПКТ) 2, 3 и 4 поясничных позвонков
у женщин в зависимости от возраста . Сплошная линия – средние
показатели, пунктирные – 1 или 2 стандартные отклонения выше или ниже средней.
Слайд 42Особенности по обеспечению прочности
Первая особенность – кость – адаптивная
структура, меняющая свою архитектонику в зависимости от преимущественного вектора действующих
нагрузок.Вторая особенность – допустимость разрушения микроструктур для сохранения целостности макроструктуры.
Третья особенность – повышение прочности за счет увеличения поглощения энергии внешнего воздействия с последующим ее высвобождением после снятия нагрузки
Четвертая особенность – структурная неоднородность, препятствующая разрушению. В костной ткани имеются первоначальные «дефекты», которые должны бы уменьшать прочность образцов, как это бывает в технических материалах.
1. неоднородность микроструктуры:
а) наличие аморфных прослоек, изолирующих индивидуальные фибриллы и микрофибриллы. В случае разрушения фибриллы прослойка изолирует ее и препятствует распространению дефекта на соседние образования;
б) наличие аморфных прослоек, изолирующих отдельные пластинки остеонов и трабекул и препятствующих распространению микротрещин.
2. разное направление волокон в соседних пластинках остеонов, что препятствует распространению микротрещин.
Пятая особенность – наличие внутренних напряжений (растяжения и сжатия) до 20 МПа.
Шестая особенность – принцип экономии материала конструкции при заданной нагрузке.
Слайд 43Кривая «нагрузка – деформация» и динамика микроразрушений губчатой костной ткани
позвоночника (по параметру накопленного сигнала АЭ – N).
Слайд 45Синартрозы
Синдесмозы
Синостозы
Синхондрозы
Связки
Швы
Мембраны
Постоянные
Временные
Гармоничный
(плоский)
Чешуйчатый
Зубчатый
Слайд 47Синдесмозы
Межкостная мембрана между локтевой и лучевой костью
Связки области тазобедренного сустава
Слайд 49Суставы
Одноосные
Блоковидные
Двуосные
Многоосные
Цилиндрические
Эллипсоидные
Седловидные
Шаровидные
Плоские
Ореховидные
Слайд 56 Скелет человека, вид спереди: 1 — череп; 2 — позвоночный
столб; 3 — ключица; 4 — ребро; 5 — грудина;
6 — плечевая кость; 7 — лучевая кость; 8 — локтевая кость; 9 — кости запястья; 10 — пястные кости; 11 — фаланги пальцев кисти; 12 — подвздошная кость; 13 — крестец; 14 — лобковая кость; 15 — седалищная кость; 16 — бедренная кость; 17 — надколенник; 18 — болыпеберцовая кость; 19 — малоберцовая кость; 20 — кости предплюсны; 21 — плюсневые кости; 22 — фаланги пальцев стопы
Слайд 58Хрящ – это разновидность соединительной ткани, выполняющая опорно-механическую функцию
Состав
хряща
Вода
Сухой остаток
коллаген II типа – около 50%;
гликозамингликаны - около 25%.
Связывают воду, обеспечивая упругие свойства хряща. С возрастом их содержание падает;белки неколлагеновой природы – 10-20%, в т.ч. глико- и липопротеиды (7-13%);
липиды;
ДНК.
Слайд 59Структура хряща
Хрящ
Межклеточное вещество
Межклеточное вещество
Межклеточное вещество
Клетки
Хондробласы
Хондробласы
Хондробласты
Хондроциты
Волокна
Основное вещество
Коллагеновые II типа;
Эластиновые
Неколлагеновые белки;
Гликопртеиды;
Протеогликаны
Слайд 61Строение межклеточного вещества хрящевой ткани (по: Каплан, 1984). Электронограмма (увеличение Х61000)
межклеточного вещества из культуры хондроцитов. Прямые линии — фибриллы
коллагена, темные тельца — деформированные массы протеогликана.
Слайд 62Строение гиалинового хряща, покрытого надхрящницей (по А. Хэму и Д.
Кормаку, 1982): 1 — волокнистый слой надхрящницы; 2 — клеточный слой
надхрящницы; 3 — хондро- бласты 4 — хондроциты в лакуне; 5 — межклеточное вещество (хрящевой метрике); 6 — клеточная лакуна; 7 — изогенные группы хондроцитов
Слайд 64Классификация хрящей
(по А.Каплан)
Морфологический хрящ – форма его задана генетически и
определяет форму того или иного органа (например, нос);
волокнистый хрящ –
характеризуется сложным строением и большой прочностью (межпозвонковые диски);суставной хрящ – покрывает суставные поверхности и обеспечивает их скольжение друг относительно друга;
эластический хрящ – характеризуется упругими свойствами и обеспечивает рекуперацию энергии при циклических движениях (например, передняя часть грудной клетки и дыхание
гиалиновый – плотный, упругий, жемчужно-белый (стекловидный) хрящ, содержащий гомогенное основное вещество, богатое протеогликаном и имеющее коллагеновый каркас. Составляет суставной, реберный, носовой, гортанный хрящи, эпифизарный хрящ длинных трубчатых костей, входит в состав трахеи и бронхов;
волокнистый – характеризуется наличием выраженных пучков коллагеновых волокон и гетерогенностью клеточного состава (кроме хондроцитов содержит фибробласты). Составляет межпозвонковые диски, синхондрозы (между ребрами и грудиной), места прикрепления сухожилий и связок;
эластиновый – содержит большое количество эластиновых волокон и никогда не подвергается обызвествлению. Составляет хрящи ушной раковины, надгортанника, рожковидный и черпаловидный хрящи гортани;
хондроидная ткань стромы сердца. Находится в отдельных участках фиброзных колец.
Слайд 65Основные функции хряща в организме
Двигательная (суставные хрящи, передняя часть грудной
клетки…);
Формообразующая;
Опорная (межпозвонковые диски);
Защитная.
Слайд 68Ориентация фибрилл в фиброзном кольце межпозвонкового диска ±30° — углы
наклона фибрилл по отношению к горизонтальной плоскости.
Слайд 70Величины давления в поясничных межпозвоночных дисках человека в зависимости от
внешних условий
Слайд 72Мышцы – органы, выполняющие двигательную функцию и обеспечивающие перемещения тела
или его сегментов в пространстве, а также сократительную функцию ряда
органов и состоящие преимущественно из мышечной и соединительной ткани.Химический состав мышц:
Вода – 75 %
Белки – 20 %
АТФ – 0,4 %
Слайд 73Мышечная ткань – это ткань, обладающая свойствами
возбудимости – способностью отвечать
на действие раздражителя генерацией потенциала действия;
проводимости – способностью проводить волну
возбуждения вдоль всего мышечного волокна в обе стороны от места раздражения, и, самое главное,сократимости – способностью сокращаться и менять напряжение при возбуждении.
Слайд 75Классификация мышц
(по строению внутренней структуры)
Мышцы
Гладкие
Поперечно-полосатые
Скелетные
Миокард
Слайд 78Части мышцы
Прикрепление (инсерция) – конец мышцы, прикрепленный к более подвижной
кости
Головка – один из концов мышцы, который соответствует началу и
прикреплен к более неподвижной костиБрюшко – часть мышцы между головкой и прикреплением
Слайд 80Классификация скелетных мышц
(по стрению)
Мышцы
По числу головок
По числу брюшек
С одной
С
двумя (бицепс)
С тремя (трицепс)
С четырьмя (квадрицепс)
С одним
С двумя (икроножная)
С тремя
(прямая мышца живота)
Слайд 82Классификация скелетных мышц
(по направлению волокон)
Мышцы
С прямыми параллельными
волокнами
С веерообразными
волокнами
С круговыми волокнами
(жомы, или сфинктеры)
С косыми
волокнами
Одноперистые
Двуперистые
Многоперистые
Слайд 85Классификация скелетных мышц
(по функции)
Мышцы
Сгибатели
Фиксаторы
Разгибатели
Приводящие
Отводящие
Стабилизируют один или несколько суставов
Перемещают структуру
от срединной линии
Перемещают структуру от срединной линии
Ротаторы
Мышцы
Слайд 86Классификация скелетных мышц
(по взаимодействию)
Мышцы
Агонисты
Антагонисты
Синергисты
Вызывают действие при сокращении
Совместно действующие при
сокращении
Перемещают структуру в противоположном направлении
Слайд 89Компоненты саркомеров: а — электронная микрофотография продольного разреза волокна скелетной мышцы,
на которой видно несколько саркомеров с А-дисками, I-дисками, Z-линиями, Н-зонами
и М-линиями; б — расположение I-дисков и А-дисков, Н-зон, Z-линий и М-линий в саркомерах; в — поперечные разрезы участков саркомеров (серые полосы)
Слайд 91Структура актина и миозина: а — саркомер состоит из актиновых (тонких)
и миозиновых (толстых) миофиламентов; актиновые миофиламенты прикреплены к Z-линиям, а
миозиновые миофиламенты "подвешены" между актиновыми миофиламентами; б — актиновые миофиламенты состоят из отдельных молекул (окрашены в пурпурный цвет) глобулярного актина (G-актина), молекул тропомиозина (голубые полоски) и тропонина (красные шары); молекула миозина (зеленая) представляет собой структуру, по форме напоминающую клюшку для игры в гольф и состоящую из двух молекул тяжелого миозина, сплетенных вместе и образующих стержневидную часть и двойную глобулярную головку; четыре меньшего размера молекулы легкого миозина расположены на головках миозиновой молекулы; в — молекулы G-актина, молекулы нитевидного тропомиозина и молекулы глобулярного тропонина собраны в единый миофиламент актина; активные участки находятся на молекулах G-актина; миозиновые миофиламенты состоят из множества отдельных миозиновых молекул; стержневидные части расположены параллельно, все головки обращены в одном направлении у одного конца и в противоположном направлении — у другого конца миозинового миофиламента
Слайд 97Деполяризация и потенциал действия
деполяризация представляет собой изменение разницы зарядов: заряд
внутри клетки становится менее отрицательным, а заряд снаружи клетки —
менее положительнымво время деполяризации значение потенциала мембраны изменяется с -85 на +20 мВ. Во время реполяризации потенциала покоя мембраны значение заряда внутри мембраны изменяется с +20 на -85 мВ. Это фаза реполяризации потенциала действия
Слайд 105Фазы мышечного сокращения Гипотетическое мышечное сокращение в отдельном мышечном волокне. После
воздействия стимула наблюдается непродолжительная латентная фаза, за которой следуют фаза
сокращения и фаза расслабления
Слайд 107Двигательная единица а — двигательная единица состоит из отдельного двигательного
нейрона и всех мышечных волокон, которые иннервируют его ответвления; б
— микрофотография двигательных единиц
Слайд 108Количество и размеры двигательных единиц (ДЕ) в различных мышцах человека
(по А.Дж. Мак-Комас)
Слайд 110Характеристика быстрых и медленных мышечных волокон (по В.И. Дубровскому и
др., 2002) - продолжение
Слайд 113Феномен лестницы Когда максимальные стимулы раздражают отдохнувшую мышцу с частотой,
обеспечивающей полное расслабление между стимулами, второе сокращение производит несколько большее
напряжение, чем первое, а третье — большее, чем второе. После нескольких сокращений напряжение становится равным
Слайд 114 Многоволновая суммация, обусловленная стимулами возрастающей частоты: 1 — полное расслабление
между стимулами; 2—4 — неполный (зубчатый) тетанус — частичное расслабление
между стимулами; 5 — полный (гладкий) тетанус — отсутствие расслабления между стимулами
Слайд 115Зависимость между длиной и силой тяги у разных мышц: А —
равновесная длина, Б — длина покоя
Слайд 116Виды мышечного сокращения
Изометрическое – мышца не укорачивается, но напряжение остается
постоянным
Изотоническое – волокна мышцы укорачиваются, а напряжение остается постоянным
Ауксотоническое –
в процессе сокращения меняются как длина, так и напряжение (близко к естественным условиям большинства мышц)Уступающее – волокна мышцы удлиняются, несмотря нарост напряжения
Удар, остановка в упоре
Концентрическое – по мере укорочения мышца производит нарастающее напряжение
Эксцентрическое - волокна мышцы удлиняются, несмотря нарост напряжения
Изометрическое – мышца не укорачивается, но напряжение остается постоянным
По соотношению «длина-напряжение»
По направлению деформации волокон
Слайд 117По мере роста сопротивления, которое должна преодолеть мышца при сокращении
(например, поднимая грузы разной массы), наблюдается:
уменьшается высота подъема груза (уменьшается
укорочение мышцы);растет промежуток времени между моментом стимуляции и началом укорочения мышцы;
скорость деформации мышцы снижается.
Сокращение мышцы при разных величинах преодолеваемого сопротивления (по Carlson, Wilkie, 1974). Одновременная регистрация силы тяги (вверху) и длины мышцы (внизу). 1, 2, 3 — соответственно тяжелый, средний и легкий грузы
Слайд 118Зависимость «скорость – сила» при сокращении мышцы
Скорость освобождения энергии, избыточной
по отношению к энергии, освобождающейся при изометрическом сокращении мышцы, линейно
возрастает с увеличением скорость сокращения мышцыE/t = (F + a1)v
E/t – скорость освобождения энергии при механической работе;
F – сила;
a1 – теплота, выделяющаяся при укорочении мышцы на 1 мм;
v – скорость сокращения мышцы
и пропорциональна разности максимальной тяги мышцы и силой тяги в данный момент
E/t = a2 (F0 - F)
F – сила тяги в данный момент;
F0– максимальная сила тяги
(F + a1)v = a2 (F0 - F), или
(F + a1) (v + a2 ) = a2 (F0 + a1) = const
a1 / F0 характеризует кривизну графика «сила – скорость» (в среднем, 0,25)
Слайд 119Зависимость усилия, развиваемого мышцами, от углов в суставе
Локтевой сустав (из
В.И.Дубровский и др., 2003, с изменениями)
Плечевой сустав (сплошная линия
– сгибание, пррывистая – разгибание; из В.И.Дубровский и др., 2003, с изменениями)
Слайд 120Зависимость плеча силы тяги длинной головки двуглавой мышцы плеча от
суставного угла (по Д.Д. Донскому и
В.М. Зациорскому)
Слайд 121Изменение параметрических зависимостей «сила — скорость» в модельном движении (сгибание
предплечья) под влиянием тренировки разной направленности (по Икай)
А. Тренировка без
использования отягощений (0% Fmm)—максимальная изометрическая сила (Fjnm) не изменилась; возросла скорость движений (i)m)c малыми отягощениями и скорость движений ненагруженной конечности (vmm)-Б. Изометрическая тренировка (100% Fmm) — выросли Fmm и vm при движении с большими отягощениями, Vmm не изменилась.
В и Г. Тренировка с весами 30% Fmm и 60% Fmm — изменились величины Fm и vm во всем диапазоне отягощений (включая Fmm и vmm)-
Слайд 122Вращательные моменты силы, создаваемые действием мышц в суставах ног в
разных положениях тела
Варианты поз спортсмена при приседании со штангой 50
кг на плечах (по Плагенхофу). В каждом из этих положений сила действия одинакова (50 кг), а вращательные моменты силы в суставах различны.
Слайд 123Специальные силовые упражнения
Вверху: рабочая амплитуда движения при сгибании бедра в
беге и прыжках в длину.
Внизу: пример специального упражнения, где акцентируемый
участок движения выбран правильно (по Ю. В. Верхошанскому, добавлено и переработано Д.Д. Донским и др.)
Слайд 124Невральная адаптация при тренировках мышц:
- более высокая исходная частота разрядки
мотонейронов и более стабильная импульсная активность двигательных единиц, имеющих высокий
порог возбудимости;- снижение реактивности мышц-антагонистов во время выполнения двигательного задания, вероятно, вследствие ингибирования ά-мотонейронами.
