СВАРНЫЕ швы
Содержание
- 1. СВАРНЫЕ швы
- 2. 1. Определение и классификация сварных швов2. Геометрические параметры сварных швов
- 3. В соответствии с ГОСТ 2601 – 84
- 4. Стыковой шов - сварной шов стыкового соединенияУгловой
- 5. Классификация сварных швовСварные швы классифицируются по следующим
- 6. в) вертикальные; полувертикальные;г) потолочные; полупотолочные;
- 7. 3. По протяженности:а) сплошные (непрерывные);б) прерывистые:- с цепным расположением участков;- с шахматным расположением участков;
- 8. 4. По отношению к направлению действующих усилий:
- 9. 5. По форме наружной поверхности (по внешнему виду): а) вогнутые; б) нормальные; в) выпуклые.
- 10. 6. По условиям работы сварного узла в
- 11. 8. По количеству слоев и проходов:а) однослойные; б) многослойные; в) многослойные многопроходные
- 12. 9. По выполнению:а) односторонние;б) двусторонние.

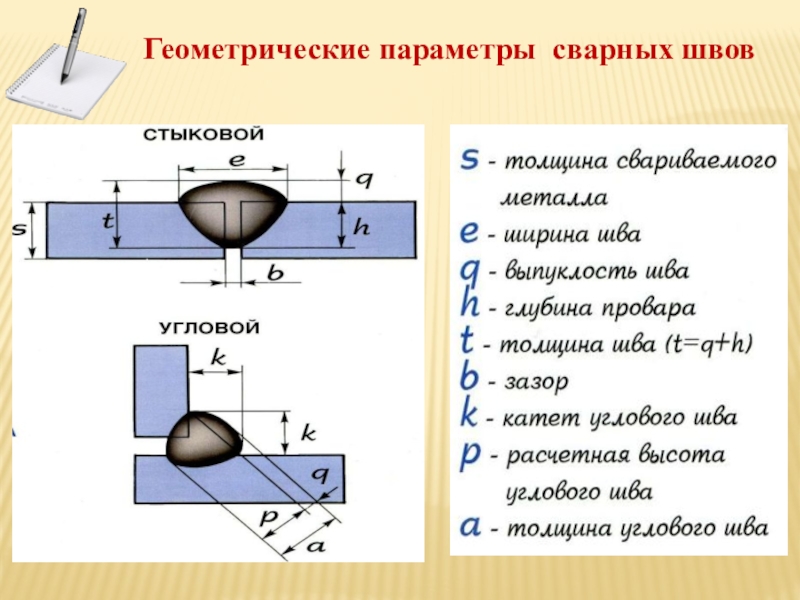

- 13. Геометрические параметры сварных швов
- 14. Скачать презентанцию
1. Определение и классификация сварных швов2. Геометрические параметры сварных швов
Слайды и текст этой презентации
Слайд 3В соответствии с ГОСТ 2601 – 84
Сварной шов –
участок сварного соединения, образовавшийся в результате кристаллизации расплавленного металла или
в результате пластической деформации при сварке давлением или сочетания кристаллизации и деформации
Слайд 4Стыковой шов - сварной шов стыкового соединения
Угловой шов – сварной
шов углового, нахлесточного или таврового соединений
Валик – металл сварного шва,
наплавленный или переплавленный за один проходСлой сварного шва – часть металла сварного шва, которая состоит из одного или нескольких валиков, располагающихся на одном уровне поперечного сечения шва
Корень шва – часть сварного шва, наиболее удаленная от его лицевой поверхности
Слайд 5Классификация сварных швов
Сварные швы классифицируются
по следующим признакам:
1. По типу
сварного соединения:
а) стыковые;
б) угловые.
2. По положению в пространстве:
а) нижние;
в лодочку;б) горизонтальные; полугоризонтальные;
Слайд 73. По протяженности:
а) сплошные (непрерывные);
б) прерывистые:
- с цепным расположением участков;
-
с шахматным расположением участков;

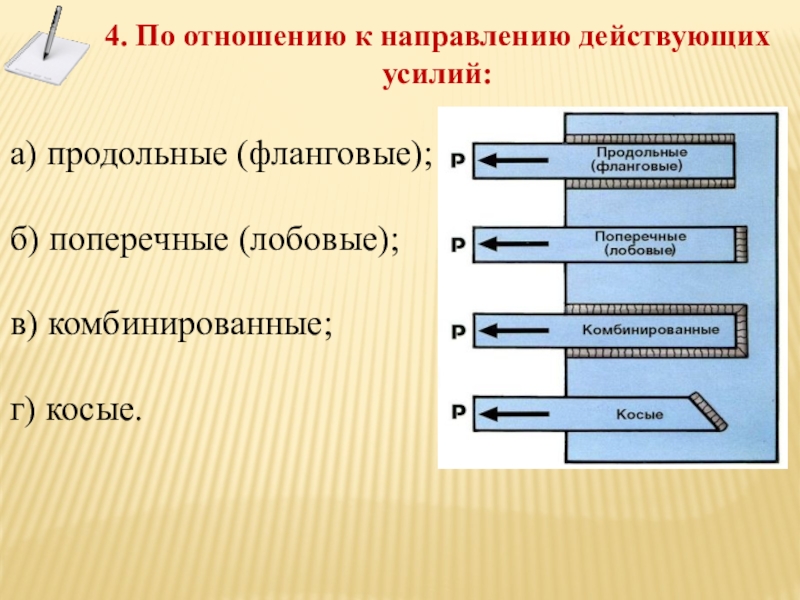

Слайд 84. По отношению к направлению действующих усилий:
а) продольные (фланговые);
б)
поперечные (лобовые);
в) комбинированные;
г) косые.
Слайд 95. По форме наружной поверхности
(по внешнему виду):
а) вогнутые;
б) нормальные;
в) выпуклые.
Слайд 106. По условиям работы сварного узла в процессе эксплуатации изделия:
а)
рабочие;
б) соединительные (связующие).
7. По длине:
а) короткие (до 250 мм);
б) средние
( от 250 до 1000 мм);
в) длинные (свыше 1000 мм).

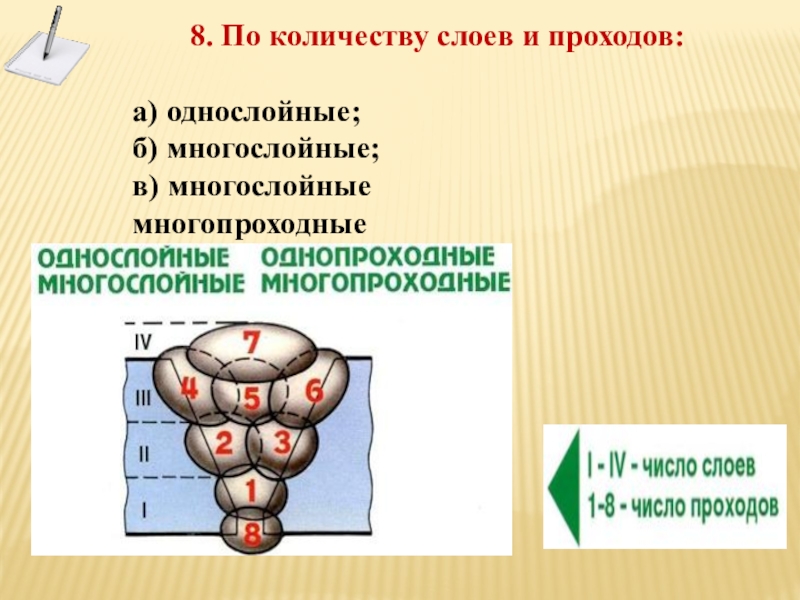

Слайд 118. По количеству слоев и проходов:
а) однослойные;
б) многослойные;
в) многослойные многопроходные
