Тема : “ Опрессовка жил проводов и кабелей при помощи пресс- клещей ”
Содержание
- 1. Тема : “ Опрессовка жил проводов и кабелей при помощи пресс- клещей ”
- 2. Электромонтажные работы: 1. Оконцевания проводов
- 3. Требования к соединению
- 4. 1. Скруткой
- 5. 1. Простая скруткаПровода на L = 3-5
- 6. 2. Бандажная скруткаБандаж (франц. повязка, обмотка)Провода на
- 7. 3. Скрутка желобкомСоединения скруткой
- 8. Соединения на болтовых и винтовых зажимах

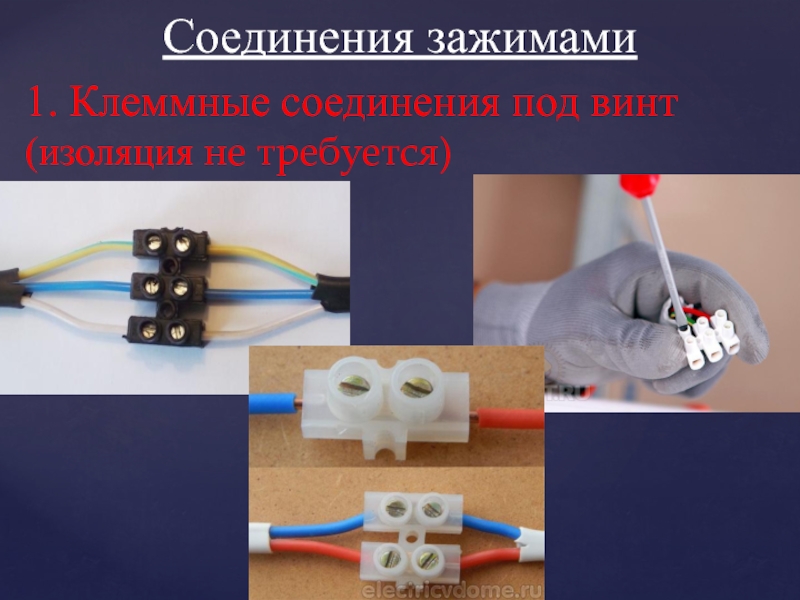

- 9. 1. Клеммные соединения под винт(изоляция не требуется)Соединения зажимами
- 10. Внутри клеммного зажима латунная гильза
- 11. Клеммная колодка со съёмной крышкой

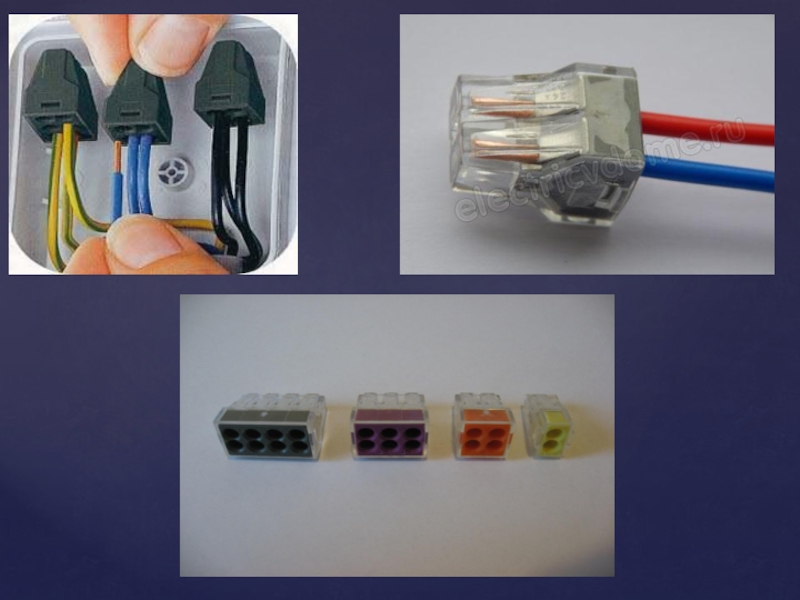

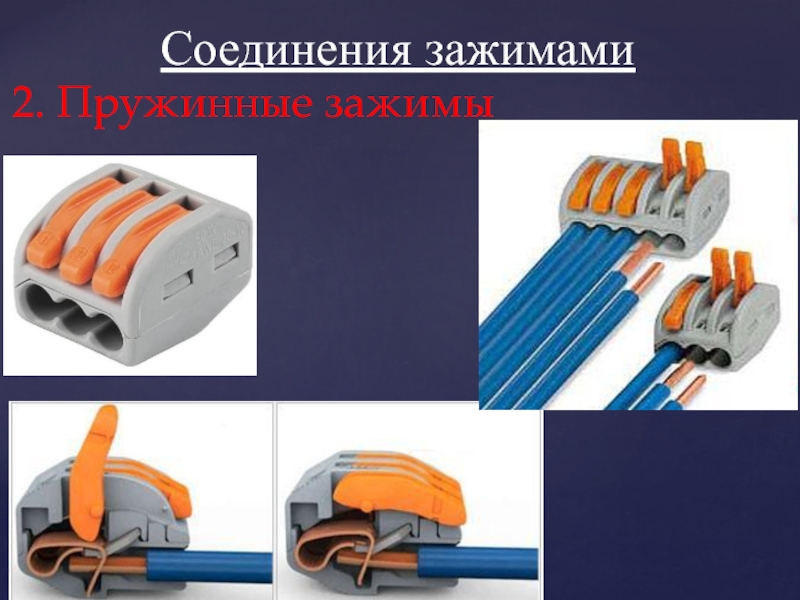

- 12. 2. Пружинные зажимыСоединения зажимами
- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15
- 16. 3. Бугельные зажимыБугель имеет прижимную планку с
- 17. 4. СИЗ – соединительные изолирующие зажимы (“колпаки”)Провода
- 18. Снимают изоляцию на L = 10-15 мм,
- 19. Гальваническое покрытие, при котором на поверхности алюминиевой
- 20. Опрессовка – один из наиболее надёжных способов соединения
- 21. Для опрессовки используют пресс-клещи с гидравлическим или
- 22. Слайд 22
- 23. Для опрессовки в зависимости от типа проводов
- 24. 1. Поверхность и проводов, и гильз перед
- 25. Слайд 25
- 26. Односторонняя и двусторонняя опрессовка
- 27. Гильза обжимная для опрессовки проводов в термоусадочном
- 28. Слайд 28
- 29. Скачать презентанцию
Электромонтажные работы: 1. Оконцевания проводов для присоединения к контактным выводам оборудования 2. Соединение проводов и кабелей между собой 3. Ответвление от провода
Слайды и текст этой презентации
Слайд 2Электромонтажные работы: 1. Оконцевания проводов для присоединения к контактным выводам оборудования 2.
Соединение проводов
и кабелей между собой
3. Ответвление от провода

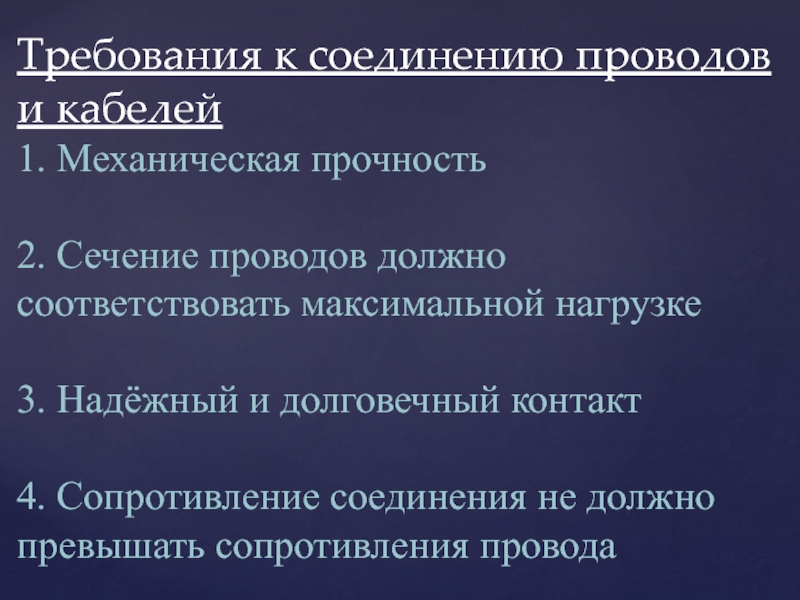

Слайд 3 Требования к соединению проводов и кабелей 1. Механическая прочность 2. Сечение проводов
должно соответствовать максимальной нагрузке 3. Надёжный и долговечный контакт 4. Сопротивление соединения
не должно превышать сопротивления провода
Слайд 41. Скруткой
1. Опрессовкой
2. Зажимами
2. Сваркой3. На болтовых или 3. Пайкой
винтовых зажимах
4. На штыревых
выводах
Виды соединения проводов и кабелей
Разъёмные Неразъёмные
Слайд 51. Простая скрутка
Провода на L = 3-5 мм освободить от
изоляции;
Зачистить до блеска мелким напильником или
наждачной бумагой;Скрутить плотно – виток к витку;
Оставшиеся концы спилить напильником;
- Крайние витки поджать пассатижами.
Соединения скруткой
Слайд 62. Бандажная скрутка
Бандаж
(франц. повязка, обмотка)
Провода на L = 3
мм освободить от
изоляции;
Зачистить до блеска
мелким напильником или наждачной бумагой;Обмотать мягкой зачищенной проволокой;
Ø бандажной проволоки не должен превышать Ø жил.
Соединения скруткой
Слайд 163. Бугельные зажимы
Бугель имеет прижимную планку с рассекающими насечками,
которые
рассекают
оксидный слой на
проводе,
увеличивают
площадь контакта
и улучшает
качество
соединения
Соединения зажимами
Слайд 174. СИЗ – соединительные изолирующие зажимы (“колпаки”)
Провода не нуждаются в
изоляции. Корпус выполнен из нейлона, огнеупорного ПВХ.
Соединения зажимами
Слайд 18Снимают изоляцию на L = 10-15 мм, собирают в один
пучок и накручивают на них “колпак” до упора по часовой
стрелке. Внутри находится анодированная коническая пружина.
Слайд 19Гальваническое покрытие, при котором на поверхности алюминиевой детали появляется очень
твёрдый и коррозионноустойчивый защитный слой. Защитная окисная плёнка образуется из
самого защищаемого металла.
Слайд 20Опрессовка – один из наиболее надёжных способов соединения проводов. При опрессовке
гильза, сжимаясь, сдавливает токопроводящие жилы настолько сильно, что микронеровности на
контактирующих поверхностях обеих жил входят в обоюдное сцепление, обеспечивая надёжный контакт.Провода, соединённые
опрессовкой, нельзя
разделить, не обрезав
участок соединения.
Соединения опрессовкой

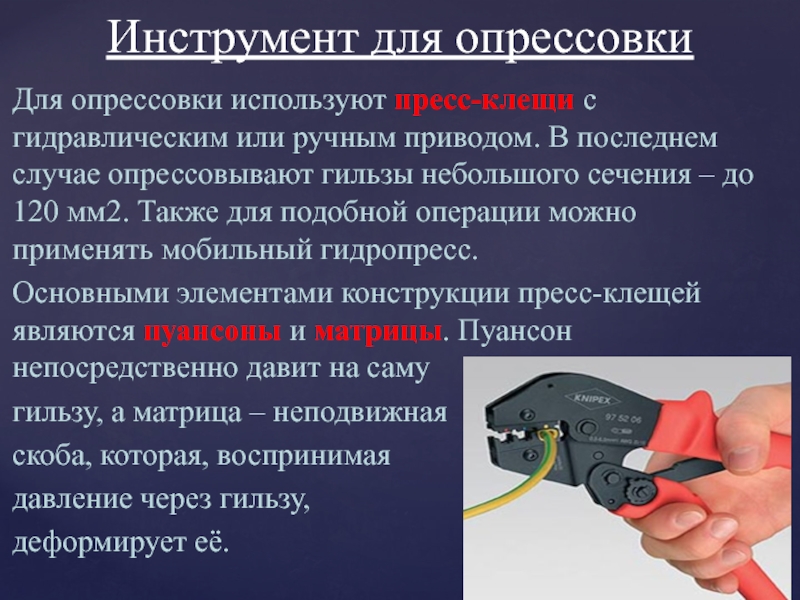

Слайд 21Для опрессовки используют пресс-клещи с гидравлическим или ручным приводом. В
последнем случае опрессовывают гильзы небольшого сечения – до 120 мм2.
Также для подобной операции можно применять мобильный гидропресс.Основными элементами конструкции пресс-клещей являются пуансоны и матрицы. Пуансон непосредственно давит на саму
гильзу, а матрица – неподвижная
скоба, которая, воспринимая
давление через гильзу,
деформирует её.
Инструмент для опрессовки
Слайд 23Для опрессовки в зависимости от типа проводов лучше брать специальные
гильзы марок:
ГА (алюминий)
ГМ (медь)
ГАМ (алюмомедь).
Гильзы для опрессовки
Слайд 241. Поверхность и проводов, и гильз перед опрессовкой следует зачистить
до блеска и смазать кварцево-вазелиновой смазкой. Медные зачищенные провода также
обрабатываются смазкой, но исключительно из вазелина, без добавления кварца.2. После зачистки и смазки проводов они вставляются в опрессовочную гильзу до упора, при этом стык проводов должен находиться точно посередине гильзы. Затем гильза обжимается с обеих сторон, при этом для алюминиевых проводов необходимо делать по два вдавливания на каждую сторону.
3. После этого место соединения обматывается изолентой.
Технология опрессовки
Слайд 27Гильза обжимная для опрессовки проводов в термоусадочном кембрике
Гильзы соединительные изолированные
в нейлоновом корпусе
Опрессовка осуществляется поверх изолирующего корпуса.
Обмотка изолентой не
требуется.
