Слайд 1Тема 1. ПРОТИПОВІТРЯНА ОБОРОНА ВІЙСЬК ТА ОБ’ЄКТІВ
Заняття 1. Повітряні
Сили та ППО Сухопутних військ
Військовий інститут Київського національного університету
ім. Тараса Шевченка
Кафедра військового управління

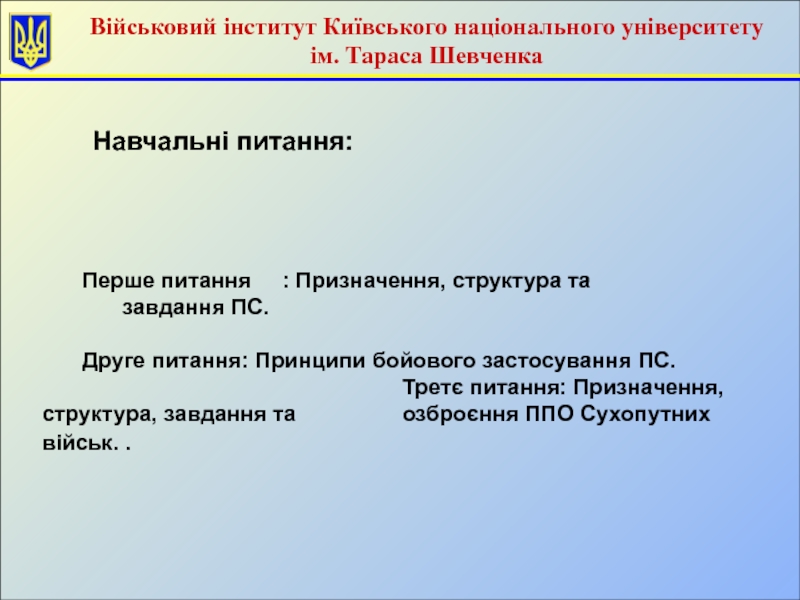

Слайд 2Навчальні питання:
Військовий інститут Київського національного університету
ім. Тараса Шевченка
Пеpше питання :
Призначення, структура та завдання ПС.
Дpуге питання: Принципи бойового застосування
ПС.
Третє питання: Призначення, структура, завдання та озброєння ППО Сухопутних військ. .
Слайд 3І. Призначення, структура та завдання ПС.
Повітряні Сили є видом
збройних Сил України. Вони призначені для боротьби з повітряно-космічним противником,
попередження про початок його нападу, захисту найважливіших адміністративно-політичних центрів, промислово-економічних районів, угрупувань Збройних Сил, важливих військових та інших об’єктів від ударів авіації та ракет противника з повітря та з космосу.
ППО включає протилітакову оборону, протикосмічну оборону та протиракетну оборону.
Протилітакова оборона призначена для ведення боротьби з літаками різного призначення, крилатими ракетами та іншими аеродинамічними засобами.
Протикосмічна оборона призначена для боротьби з космічними та орбітальними літальними апаратами в польоті.
Протиракетна оборона служить для боротьби з балістичними ракетами.

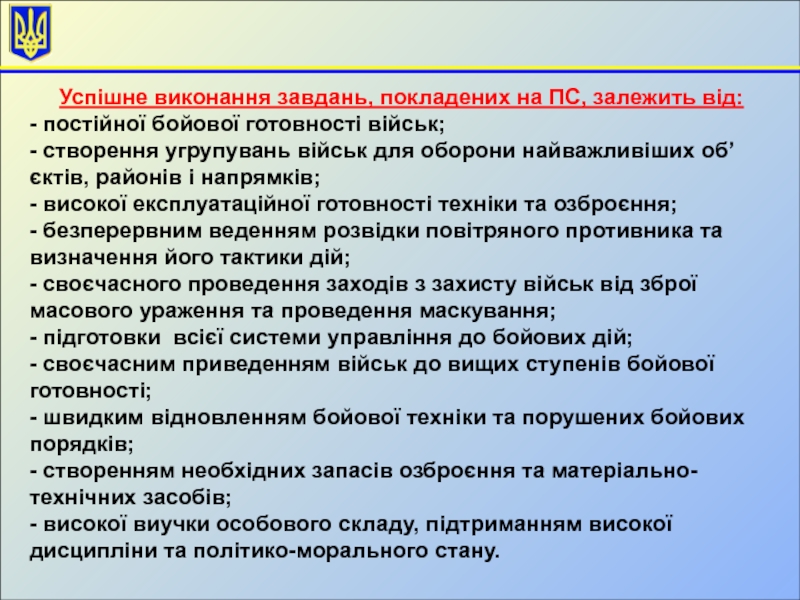

Слайд 4
Успішне виконання завдань, покладених на ПС, залежить від:
- постійної бойової
готовності військ;
- створення угрупувань військ для оборони найважливіших об’єктів, районів
і напрямків;
- високої експлуатаційної готовності техніки та озброєння;
- безперервним веденням розвідки повітряного противника та визначення його тактики дій;
- своєчасного проведення заходів з захисту військ від зброї масового ураження та проведення маскування;
- підготовки всієї системи управління до бойових дій;
- своєчасним приведенням військ до вищих ступенів бойової готовності;
- швидким відновленням бойової техніки та порушених бойових порядків;
- створенням необхідних запасів озброєння та матеріально-технічних засобів;
- високої виучки особового складу, підтриманням високої дисципліни та політико-морального стану.

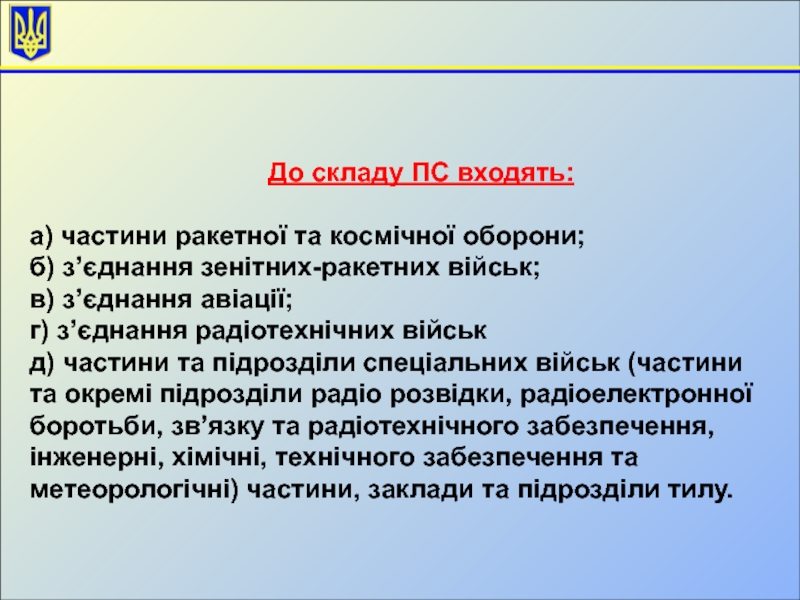

Слайд 5
До складу ПС входять:
а) частини ракетної та космічної оборони;
б) з’єднання
зенітних-ракетних військ;
в) з’єднання авіації;
г) з’єднання радіотехнічних військ
д) частини та підрозділи
спеціальних військ (частини та окремі підрозділи радіо розвідки, радіоелектронної боротьби, зв’язку та радіотехнічного забезпечення, інженерні, хімічні, технічного забезпечення та метеорологічні) частини, заклади та підрозділи тилу.

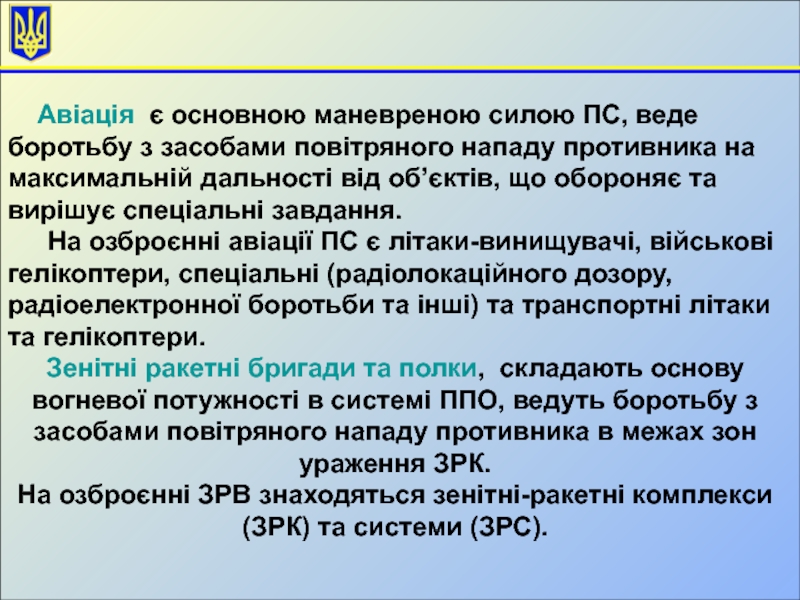

Слайд 7 Авіація є основною маневреною силою ПС, веде боротьбу
з засобами повітряного нападу противника на максимальній дальності від об’єктів,
що обороняє та вирішує спеціальні завдання.
На озброєнні авіації ПС є літаки-винищувачі, військові гелікоптери, спеціальні (радіолокаційного дозору, радіоелектронної боротьби та інші) та транспортні літаки та гелікоптери.
Зенітні ракетні бригади та полки, складають основу вогневої потужності в системі ППО, ведуть боротьбу з засобами повітряного нападу противника в межах зон ураження ЗРК.
На озброєнні ЗРВ знаходяться зенітні-ракетні комплекси (ЗРК) та системи (ЗРС).

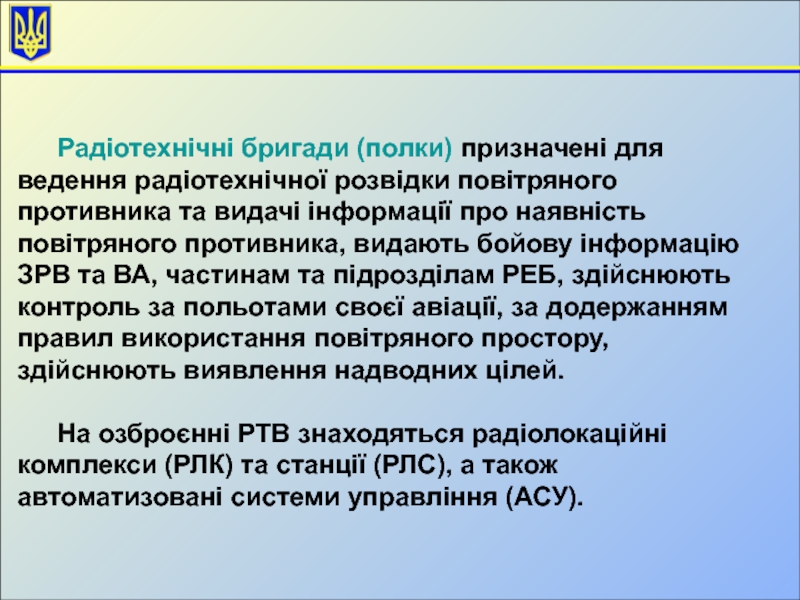

Слайд 8
Радіотехнічні бригади (полки) призначені для ведення радіотехнічної розвідки повітряного противника
та видачі інформації про наявність повітряного противника, видають бойову інформацію
ЗРВ та ВА, частинам та підрозділам РЕБ, здійснюють контроль за польотами своєї авіації, за додержанням правил використання повітряного простору, здійснюють виявлення надводних цілей.
На озброєнні РТВ знаходяться радіолокаційні комплекси (РЛК) та станції (РЛС), а також автоматизовані системи управління (АСУ).

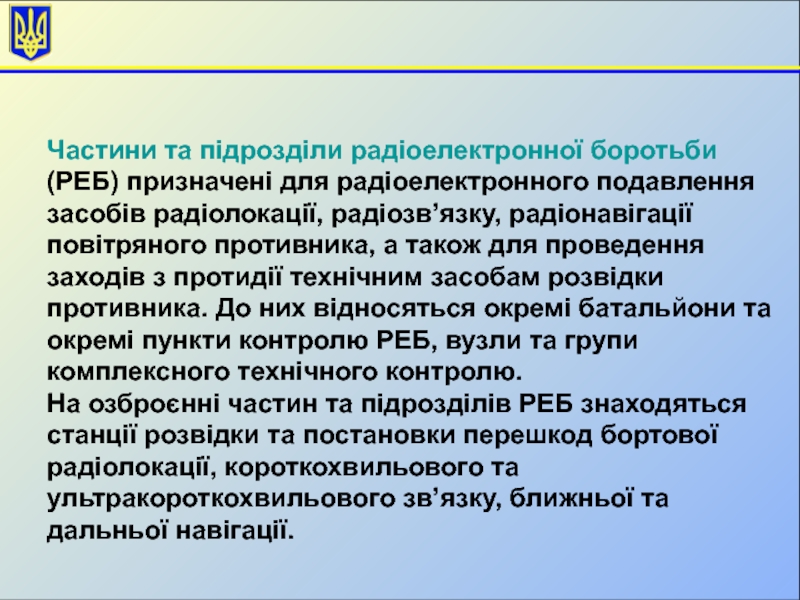

Слайд 9Частини та підрозділи радіоелектронної боротьби (РЕБ) призначені для радіоелектронного подавлення
засобів радіолокації, радіозв’язку, радіонавігації повітряного противника, а також для проведення
заходів з протидії технічним засобам розвідки противника. До них відносяться окремі батальйони та окремі пункти контролю РЕБ, вузли та групи комплексного технічного контролю.
На озброєнні частин та підрозділів РЕБ знаходяться станції розвідки та постановки перешкод бортової радіолокації, короткохвильового та ультракороткохвильового зв’язку, ближньої та дальньої навігації.

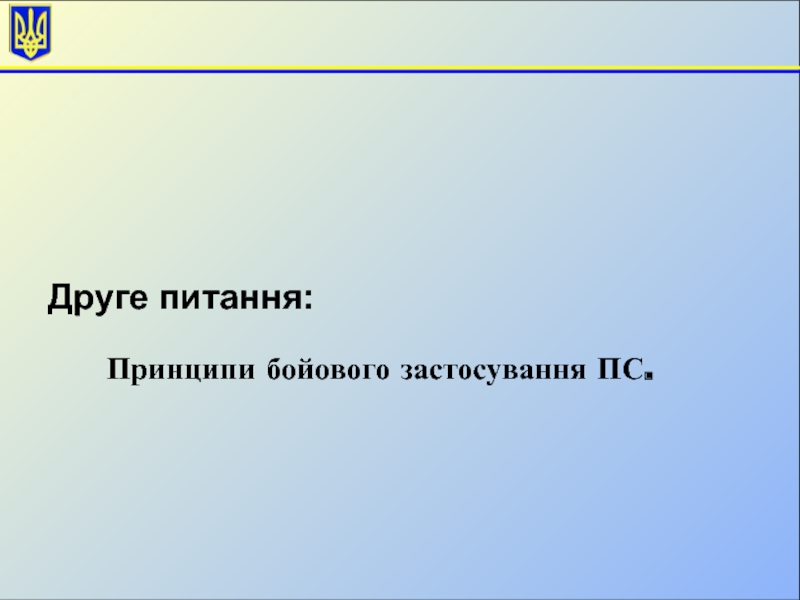

Слайд 10 Дpуге питання:
Принципи бойового застосування ПС.
Слайд 11 Принципи тактики ПС – це найважливіші рекомендації з організації
та ведення бойових дій, які придатні для практичного використання у
всіх основних видах бойової діяльності з’єднань, частин та підрозділів ПС.
Основними принципами бойового використання ПС є :
- постійна висока бойова готовність;
- висока активність та рішучість бойових дій;
- зосередження основних зусиль ПС на напрямках дії головних сил повітряного противника; та на ППО найважливіших об’єктів;
.
Слайд 12 - погоджене сумісне використання з’єднань та частин у відповідності
з їх властивостями та можливостями, неперервна взаємодія сил та засобів;
-
ураження повітряного противника на максимальних дальностях від об’єктів, неперервні дії по повітряному противнику до повного його знищення;
- маневр силами та засобами для створення переваги над противником;
- вміле використання та своєчасне відновлення резервів;
- раптовість та прихованість дій;
- використання морально-політичного та психологічного фактору в інтересах виконання поставлених завдань;
- всебічне забезпечення бойових дій;
- тверде та неперервне управління з’єднаннями та частинами військ ППО

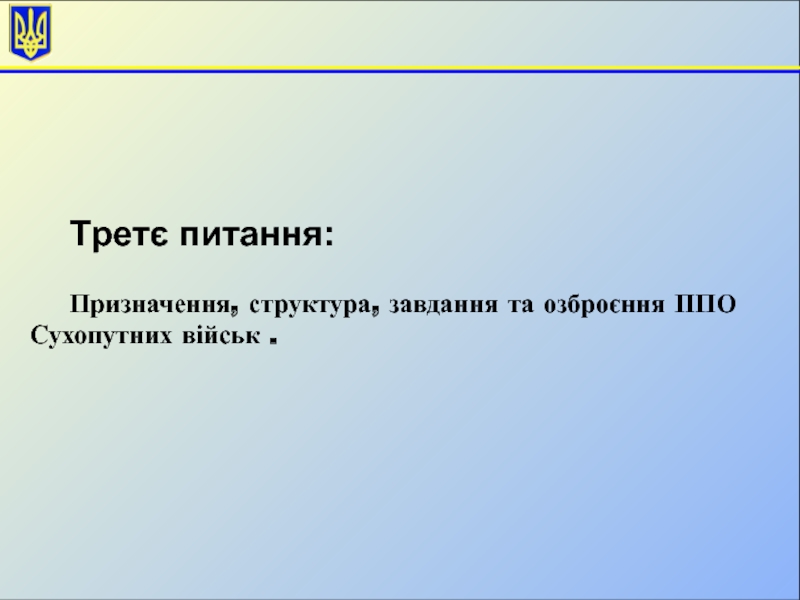

Слайд 13 Тpетє питання:
Призначення, структура, завдання та озброєння ППО Сухопутних
військ .

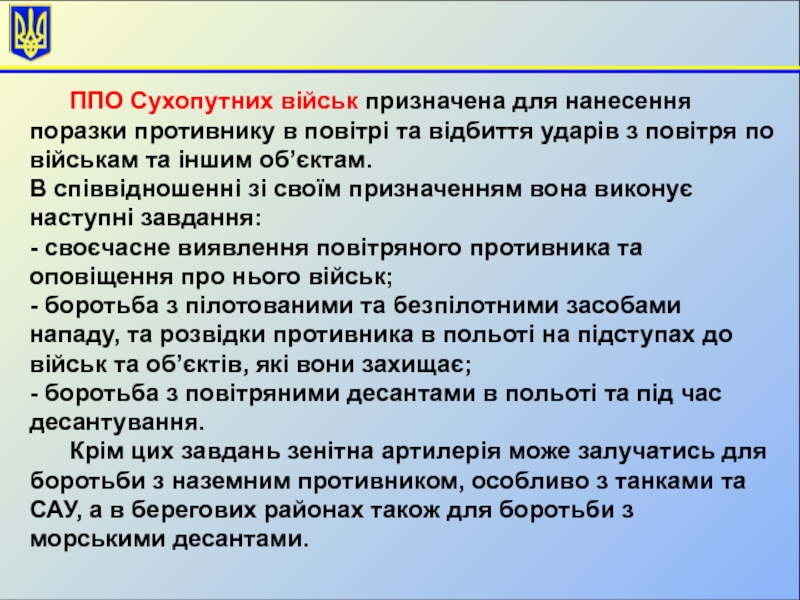

Слайд 14 ППО Сухопутних військ призначена для нанесення поразки противнику в повітрі
та відбиття ударів з повітря по військам та іншим об’єктам.
В
співвідношенні зі своїм призначенням вона виконує наступні завдання:
- своєчасне виявлення повітряного противника та оповіщення про нього військ;
- боротьба з пілотованими та безпілотними засобами нападу, та розвідки противника в польоті на підступах до військ та об’єктів, які вони захищає;
- боротьба з повітряними десантами в польоті та під час десантування.
Крім цих завдань зенітна артилерія може залучатись для боротьби з наземним противником, особливо з танками та САУ, а в берегових районах також для боротьби з морськими десантами.

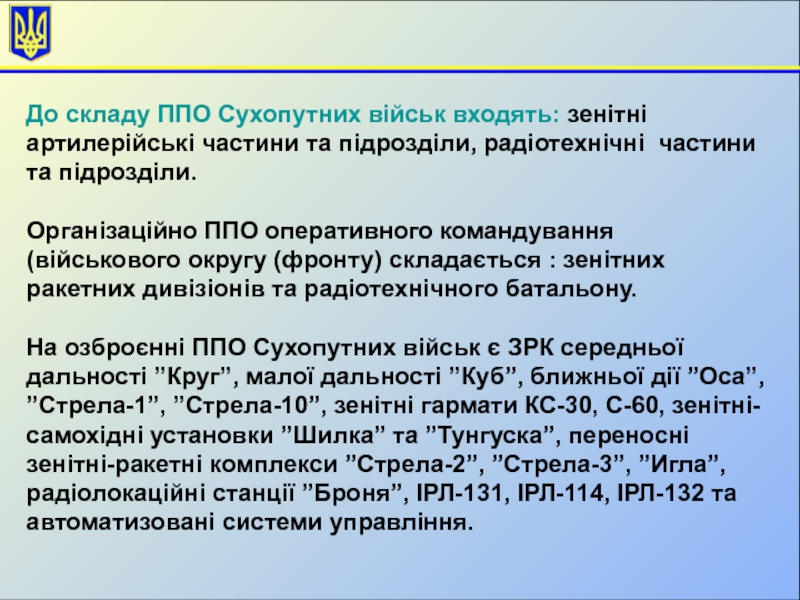

Слайд 15До складу ППО Сухопутних військ входять: зенітні артилерійські частини та
підрозділи, радіотехнічні частини та підрозділи.
Організаційно ППО оперативного командування (військового округу
(фронту) складається : зенітних ракетних дивізіонів та радіотехнічного батальону.
На озброєнні ППО Сухопутних військ є ЗРК середньої дальності ”Круг”, малої дальності ”Куб”, ближньої дії ”Оса”, ”Стрела-1”, ”Стрела-10”, зенітні гармати КС-30, С-60, зенітні-самохідні установки ”Шилка” та ”Тунгуска”, переносні зенітні-ракетні комплекси ”Стрела-2”, ”Стрела-3”, ”Игла”, радіолокаційні станції ”Броня”, ІРЛ-131, ІРЛ-114, ІРЛ-132 та автоматизовані системи управління.

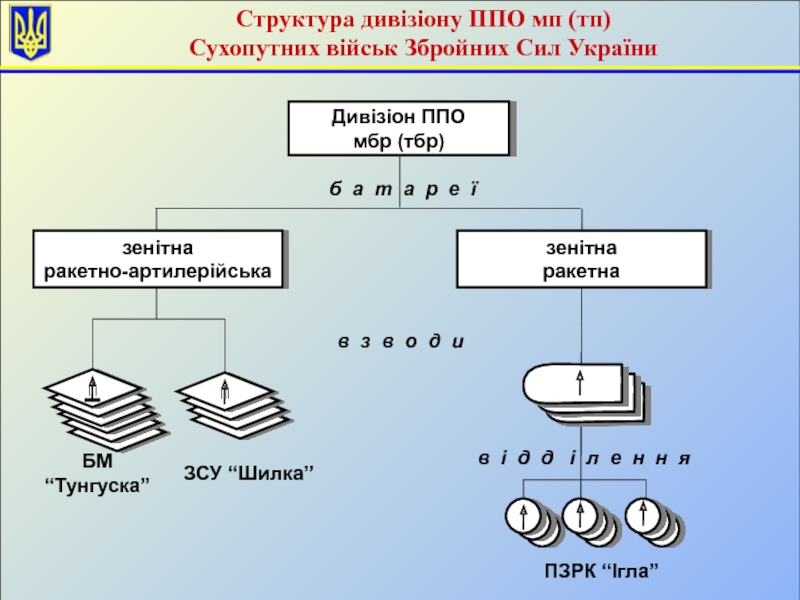

Слайд 16Структура дивізіону ППО мп (тп)
Сухопутних військ Збройних Сил України
Дивізіон
ППО
мбр (тбр)
б а т а р е ї
в з
в о д и
в і д д і л е н н я
зенітна
ракетно-артилерійська
зенітна
ракетна
ПЗРК “Ігла”
БМ “Тунгуска”
ЗСУ “Шилка”
Слайд 17Структура дивізіону ППО мп (тп)
Сухопутних військ Збройних Сил України
Дивізіон
ППО
мбр (тбр)
б а т а р е ї
в з
в о д и
в і д д і л е н н я
зенітна
ракетно-артилерійська
зенітна
ракетна
ПЗРК “Ігла”
БМ “Тунгуска”
Слайд 18Структура дивізіону ППО омбр (отбр)
Сухопутних військ Збройних Сил України
Дивізіон
ППО
мбр (тбр)
б а т а р е ї
в з
в о д и
в і д д і л е н н я
зрбатр “Оса”
зрбатр “Ігла”
БМ “Оса”
ПЗРК “Ігла”
ЗСУ-23-4
“Шилка”
ЗГРК
“Тунгуска”
зрабатр

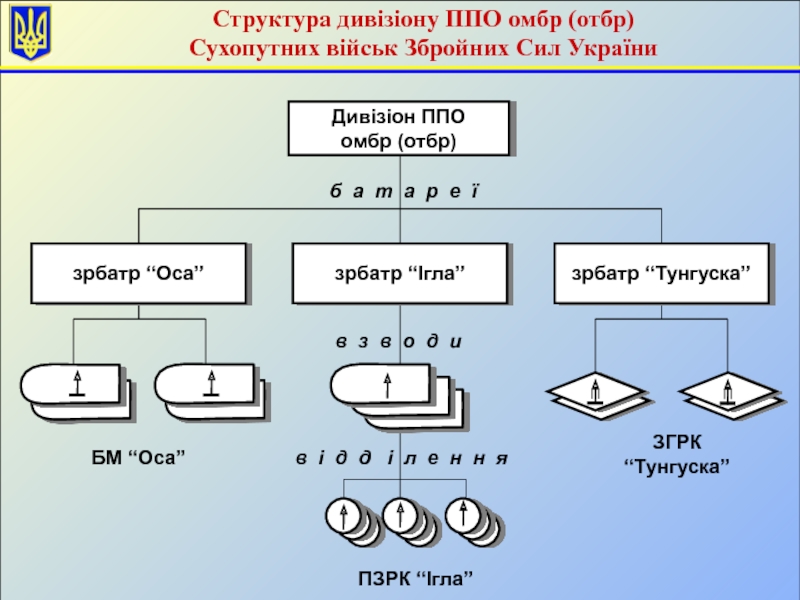

Слайд 19Дивізіон ППО
омбр (отбр)
б а т а р е ї
в
з в о д и
в і д д і
л е н н я
Структура дивізіону ППО омбр (отбр)
Сухопутних військ Збройних Сил України
зрбатр “Тунгуска”
БМ “Оса”
зрбатр “Ігла”
зрбатр “Оса”
ПЗРК “Ігла”
ЗГРК
“Тунгуска”

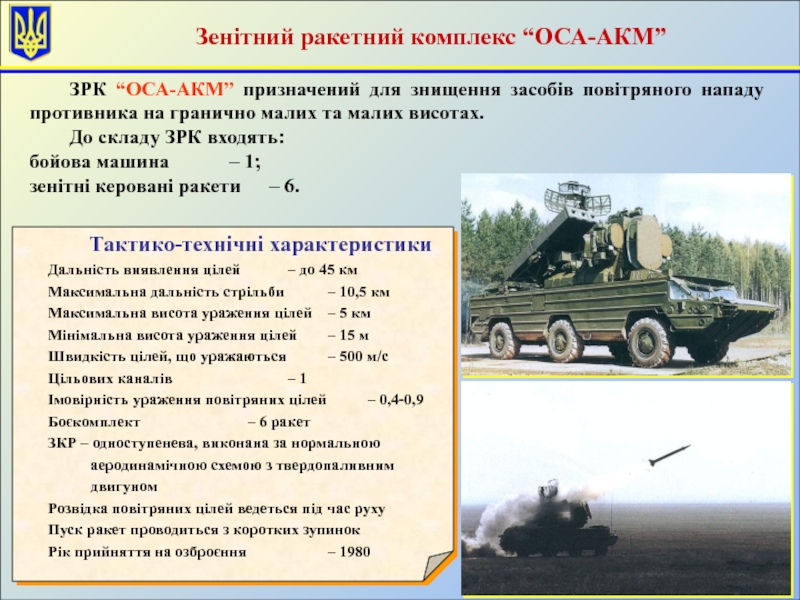

Слайд 20Тактико-технічні характеристики
Дальність виявлення цілей – до 45 км
Максимальна дальність стрільби
– 10,5 км
Максимальна висота ураження цілей – 5 км
Мінімальна
висота ураження цілей – 15 м
Швидкість цілей, що уражаються – 500 м/с
Цільових каналів – 1
Імовірність ураження повітряних цілей – 0,4-0,9
Боєкомплект – 6 ракет
ЗКР – одноступенева, виконана за нормальною
аеродинамічною схемою з твердопаливним
двигуном
Розвідка повітряних цілей ведеться під час руху
Пуск ракет проводиться з коротких зупинок
Рік прийняття на озброєння – 1980
ЗРК “ОСА-АКМ” призначений для знищення засобів повітряного нападу противника на гранично малих та малих висотах.
До складу ЗРК входять:
бойова машина – 1;
зенітні керовані ракети – 6.
Зенітний ракетний комплекс “ОСА-АКМ”

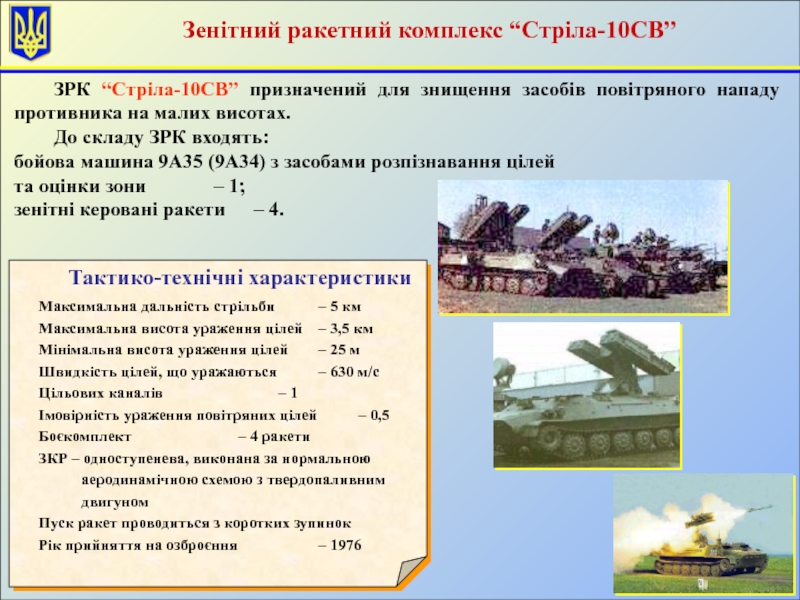

Слайд 21Тактико-технічні характеристики
Максимальна дальність стрільби – 5 км
Максимальна висота ураження цілей
– 3,5 км
Мінімальна висота ураження цілей – 25 м
Швидкість цілей,
що уражаються – 630 м/с
Цільових каналів – 1
Імовірність ураження повітряних цілей – 0,5
Боєкомплект – 4 ракети
ЗКР – одноступенева, виконана за нормальною
аеродинамічною схемою з твердопаливним
двигуном
Пуск ракет проводиться з коротких зупинок
Рік прийняття на озброєння – 1976
ЗРК “Стріла-10СВ” призначений для знищення засобів повітряного нападу противника на малих висотах.
До складу ЗРК входять:
бойова машина 9А35 (9А34) з засобами розпізнавання цілей
та оцінки зони – 1;
зенітні керовані ракети – 4.
Зенітний ракетний комплекс “Стріла-10СВ”

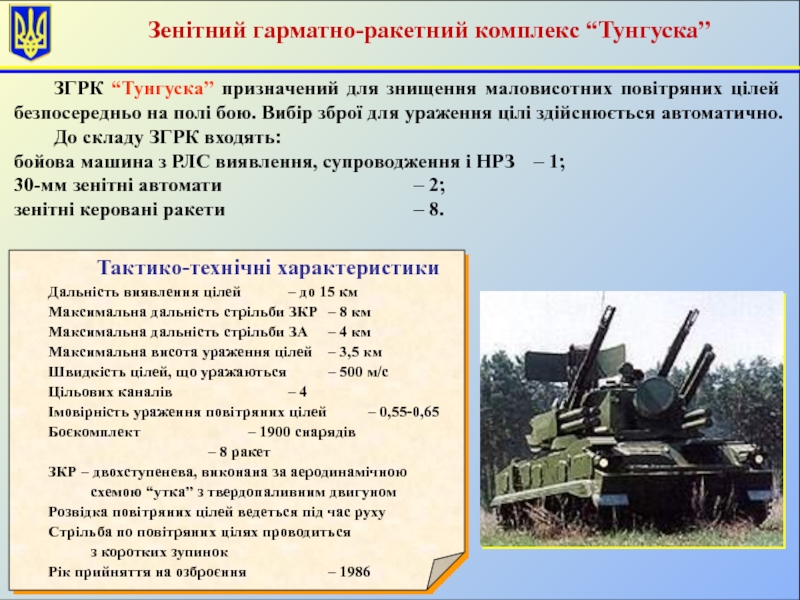

Слайд 22Тактико-технічні характеристики
Дальність виявлення цілей – до 15 км
Максимальна дальність стрільби
ЗКР – 8 км
Максимальна дальність стрільби ЗА – 4 км
Максимальна висота
ураження цілей – 3,5 км
Швидкість цілей, що уражаються – 500 м/с
Цільових каналів – 4
Імовірність ураження повітряних цілей – 0,55-0,65
Боєкомплект – 1900 снарядів
– 8 ракет
ЗКР – двохступенева, виконана за аеродинамічною
схемою “утка” з твердопаливним двигуном
Розвідка повітряних цілей ведеться під час руху
Стрільба по повітряних цілях проводиться
з коротких зупинок
Рік прийняття на озброєння – 1986
ЗГРК “Тунгуска” призначений для знищення маловисотних повітряних цілей безпосередньо на полі бою. Вибір зброї для ураження цілі здійснюється автоматично.
До складу ЗГРК входять:
бойова машина з РЛС виявлення, супроводження і НРЗ – 1;
30-мм зенітні автомати – 2;
зенітні керовані ракети – 8.
Зенітний гарматно-ракетний комплекс “Тунгуска”

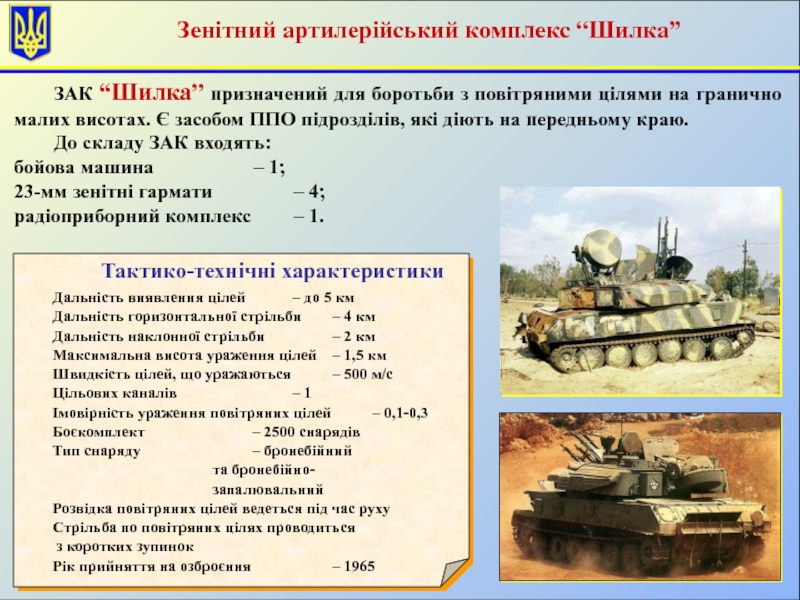

Слайд 23 ЗАК “Шилка” призначений для боротьби з повітряними цілями на гранично
малих висотах. Є засобом ППО підрозділів, які діють на передньому
краю.
До складу ЗАК входять:
бойова машина – 1;
23-мм зенітні гармати – 4;
радіоприборний комплекс – 1.
Тактико-технічні характеристики
Дальність виявлення цілей – до 5 км
Дальність горизонтальної стрільби – 4 км
Дальність наклонної стрільби – 2 км
Максимальна висота ураження цілей – 1,5 км
Швидкість цілей, що уражаються – 500 м/с
Цільових каналів – 1
Імовірність ураження повітряних цілей – 0,1-0,3
Боєкомплект – 2500 снарядів
Тип снаряду – бронебійний
та бронебійно-
запалювальний
Розвідка повітряних цілей ведеться під час руху
Стрільба по повітряних цілях проводиться
з коротких зупинок
Рік прийняття на озброєння – 1965
Зенітний артилерійський комплекс “Шилка”

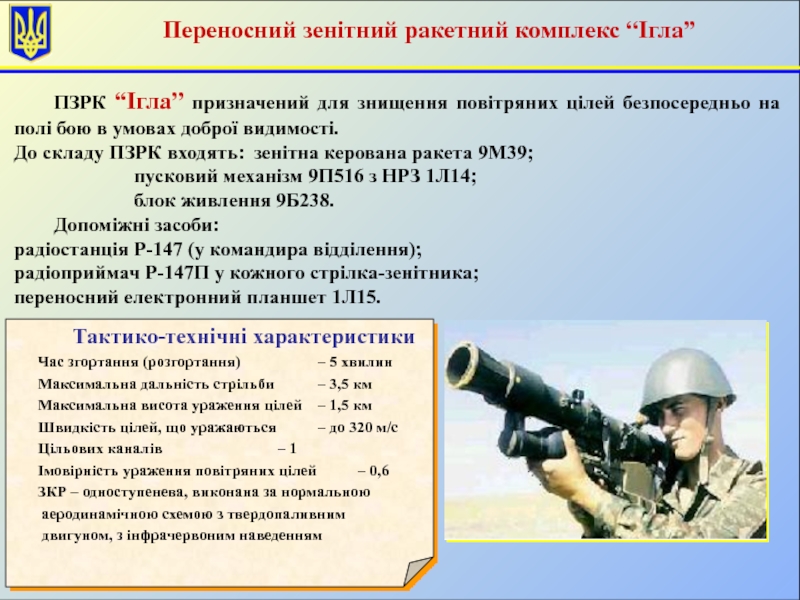

Слайд 24Тактико-технічні характеристики
Час згортання (розгортання) – 5 хвилин
Максимальна дальність стрільби –
3,5 км
Максимальна висота ураження цілей – 1,5 км
Швидкість цілей,
що уражаються – до 320 м/с
Цільових каналів – 1
Імовірність ураження повітряних цілей – 0,6
ЗКР – одноступенева, виконана за нормальною
аеродинамічною схемою з твердопаливним
двигуном, з інфрачервоним наведенням
ПЗРК “Ігла” призначений для знищення повітряних цілей безпосередньо на полі бою в умовах доброї видимості.
До складу ПЗРК входять: зенітна керована ракета 9М39;
пусковий механізм 9П516 з НРЗ 1Л14;
блок живлення 9Б238.
Допоміжні засоби:
радіостанція Р-147 (у командира відділення);
радіоприймач Р-147П у кожного стрілка-зенітника;
переносний електронний планшет 1Л15.
Переносний зенітний ракетний комплекс “Ігла”

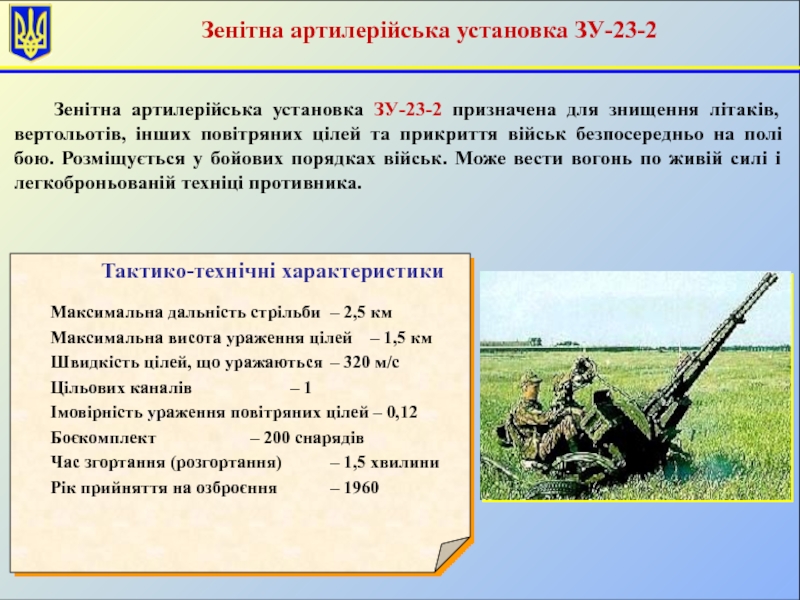

Слайд 25Тактико-технічні характеристики
Максимальна дальність стрільби – 2,5 км
Максимальна висота ураження цілей
– 1,5 км
Швидкість цілей, що уражаються – 320 м/с
Цільових каналів – 1
Імовірність ураження повітряних цілей – 0,12
Боєкомплект – 200 снарядів
Час згортання (розгортання) – 1,5 хвилини
Рік прийняття на озброєння – 1960
Зенітна артилерійська установка ЗУ-23-2 призначена для знищення літаків, вертольотів, інших повітряних цілей та прикриття військ безпосередньо на полі бою. Розміщується у бойових порядках військ. Може вести вогонь по живій силі і легкоброньованій техніці противника.
Зенітна артилерійська установка ЗУ-23-2
Слайд 26Технічні характеристики ЗРК систем С-300ПМ,ПТ
Таблиця 1

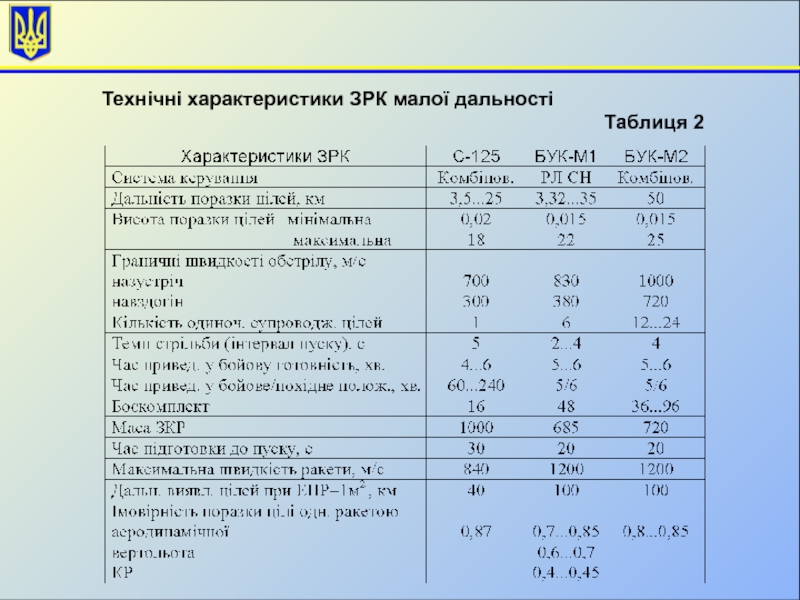

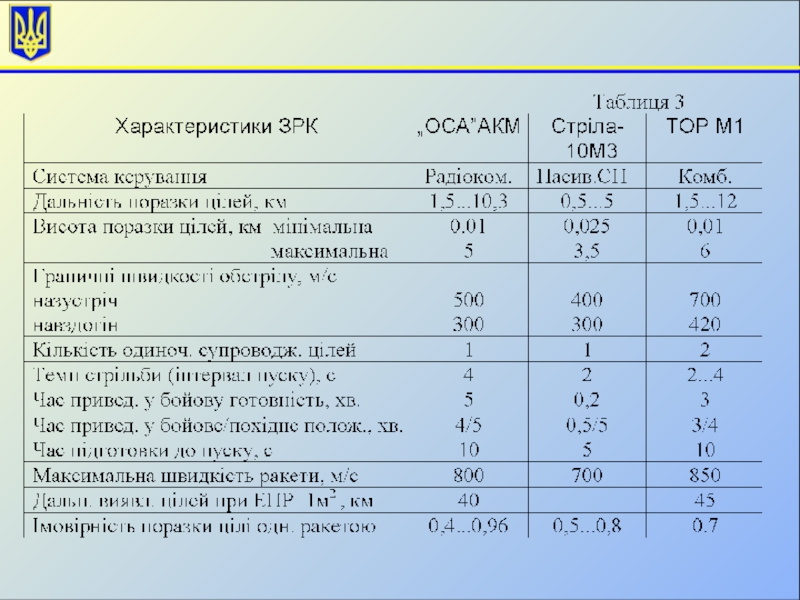

Слайд 27Технічні характеристики ЗРК малої дальності
Таблиця 2
Слайд 28ТТХ літаків винищувальної авіації
Таблиця 2

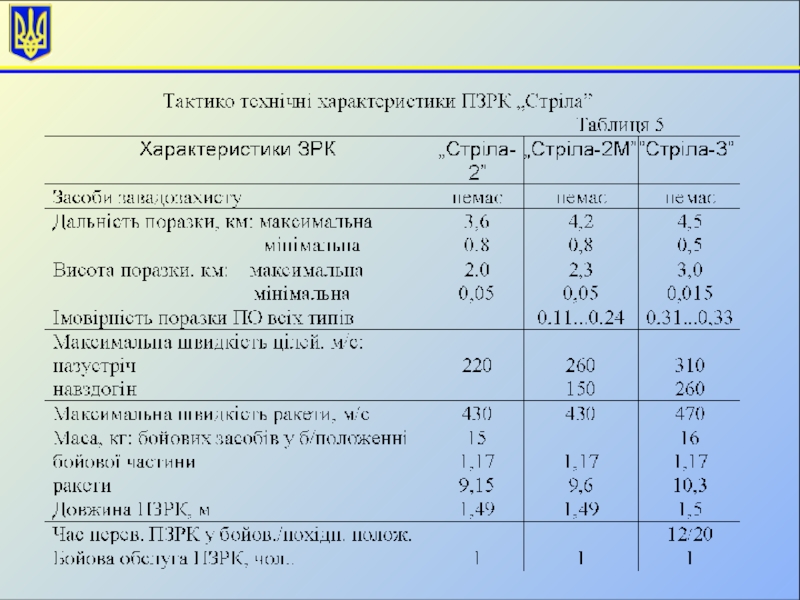

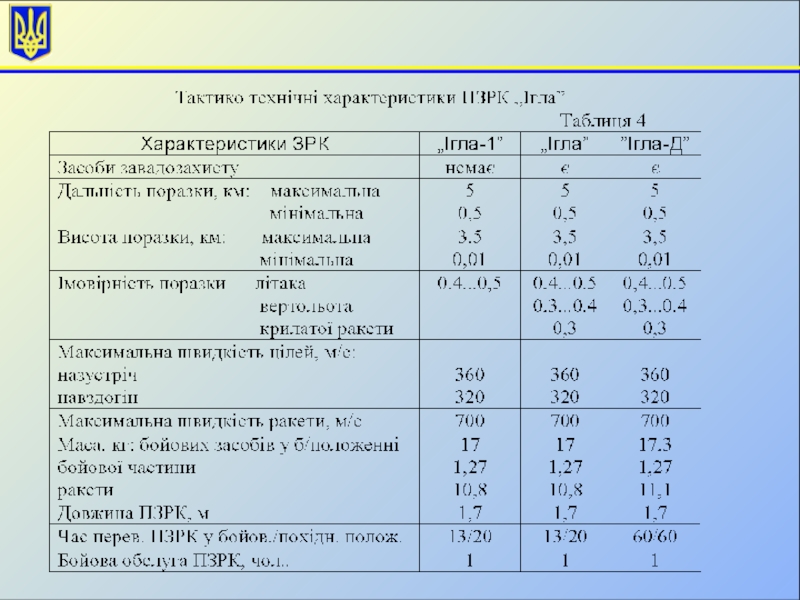

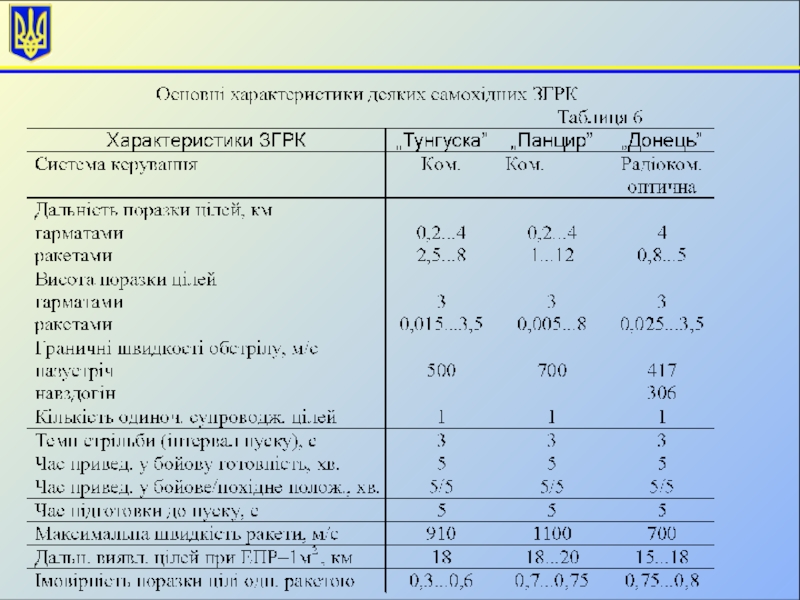

Слайд 35Завдання на самопідготовку
1. Конспект лекцій.
2. Довідник з протиповітряної оборони,
Міністерство оборони України, Київ 2003р.
