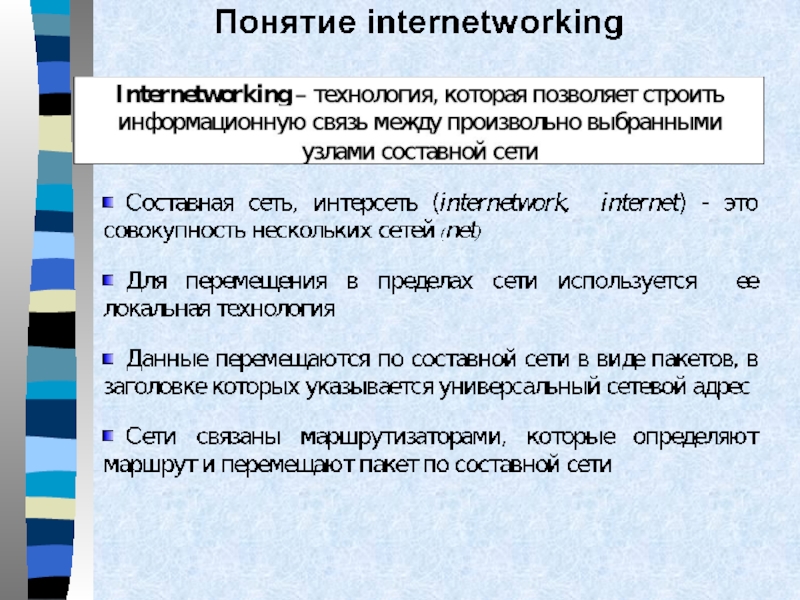

Понятие "internetworking"
Разделы презентаций
- Разное
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Медицина
- Менеджмент
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, картинки для презентаций
- Экология
- Экономика
- Юриспруденция
Тема 2. Концепции межсетевого взаимодействия
Содержание
- 1. Тема 2. Концепции межсетевого взаимодействия
- 2. Конечные узлыКоммутаторыСреда, разделяемая между коммутаторамиКоммуникационная сетьПринцип коммутации
- 3. Задачи коммутацииАдресация – локальные, глобальные и иерархические

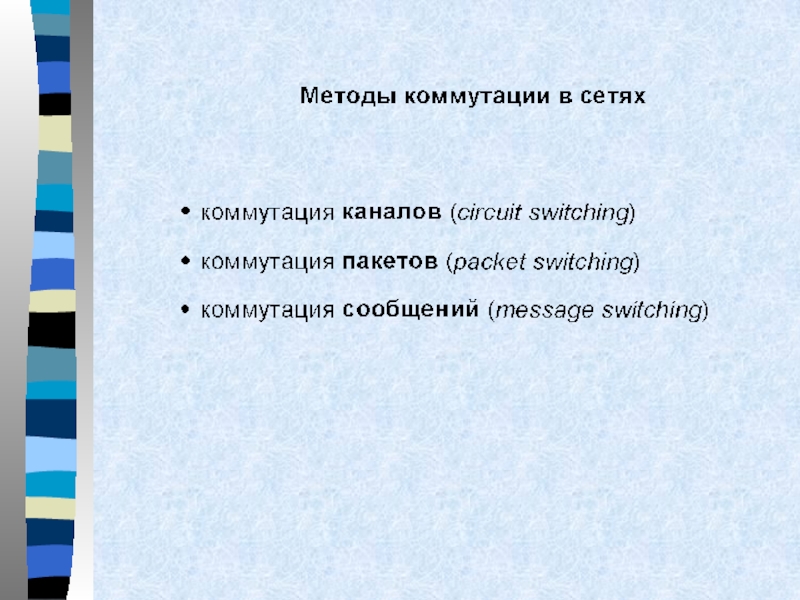

- 4. Слайд 4

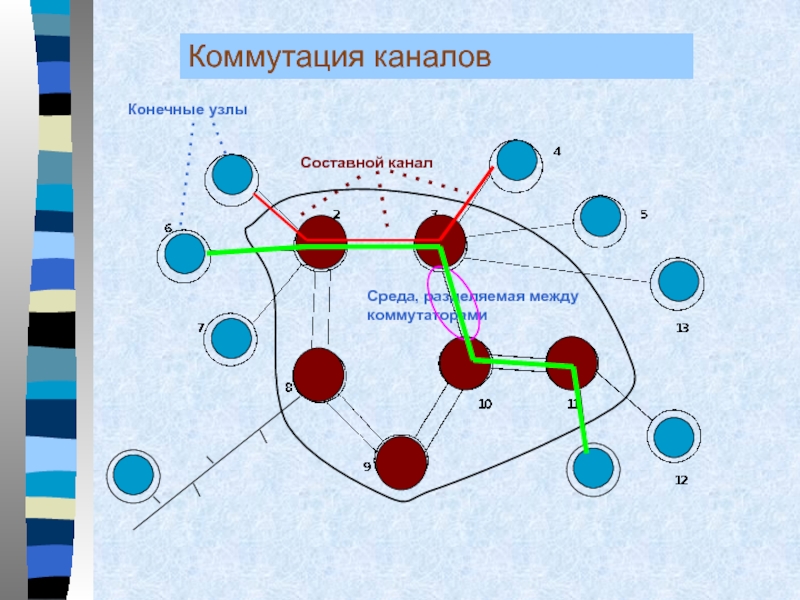

- 5. Конечные узлыСоставной каналСреда, разделяемая между коммутаторамиКоммутация каналов

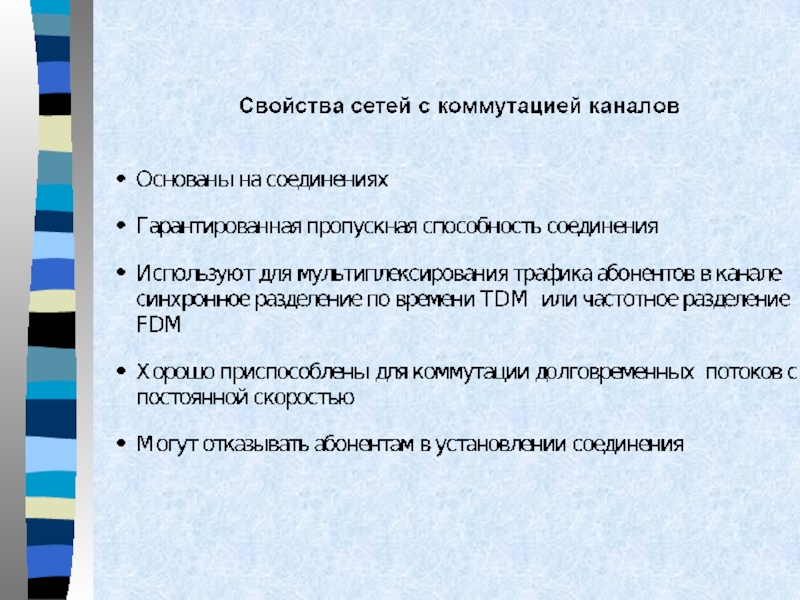

- 6. Слайд 6
- 7. Слайд 7
- 8. Данные нарезаются порциями – пакетами , каждый

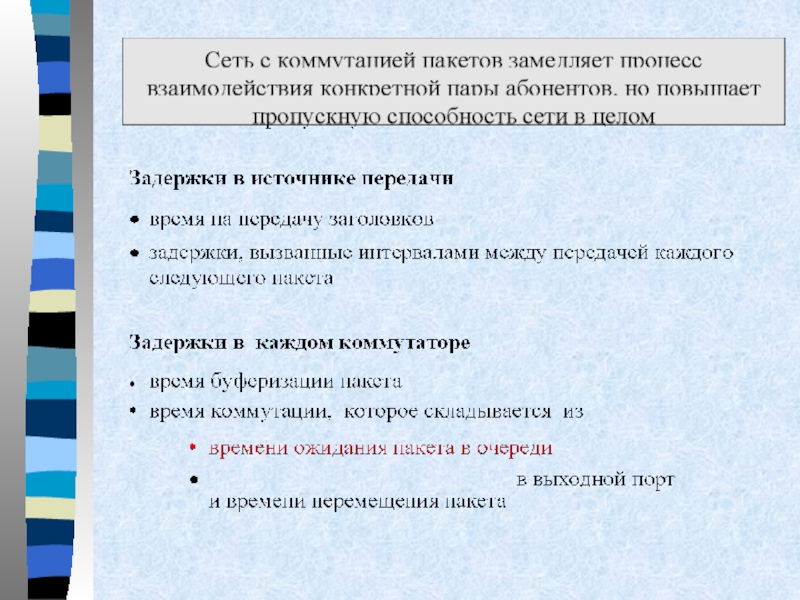

- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12
- 13. Сравнение методов коммутации каналов и пакетов
- 14. Области применимости методов коммутацииКоммутация каналов применяетсядля передачи

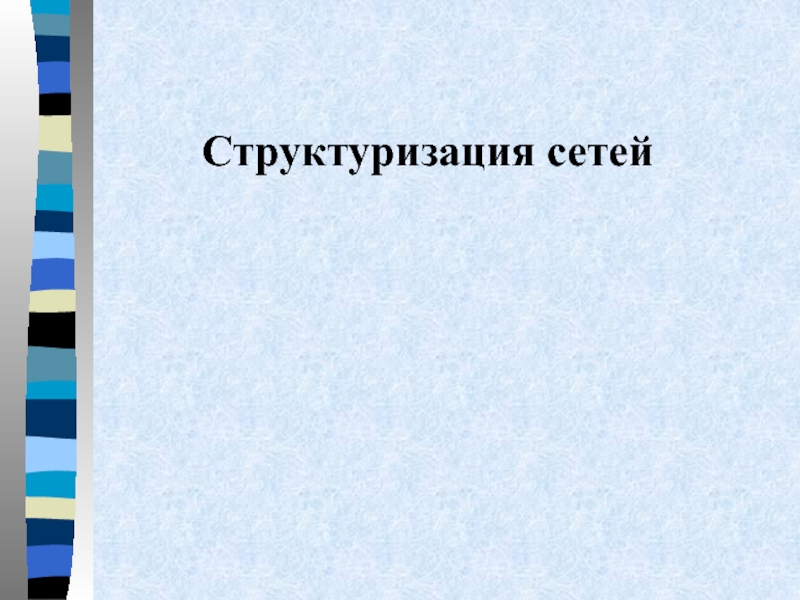

- 15. Структуризация сетей

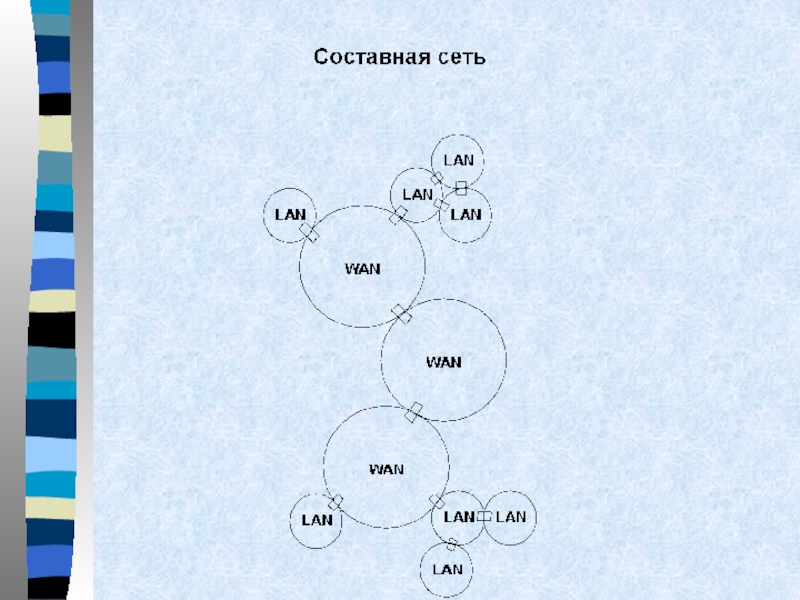

- 16. Слайд 16
- 17. Слайд 17
- 18. Слайд 18
- 19. ·Маршрутизаторы свободны от ограничений мостов и коммутаторов:¨ Более
- 20. Проблемы структуризации сетейкомпьютерысетевые адаптерыкабелиоднородностьтиповая топология (кольцо, ОШ)плохо
- 21. Сложные структуры снимают ограничения, но требуют дополнительного оборудования:повторителиконцентраторымостымаршрутизаторышлюзы

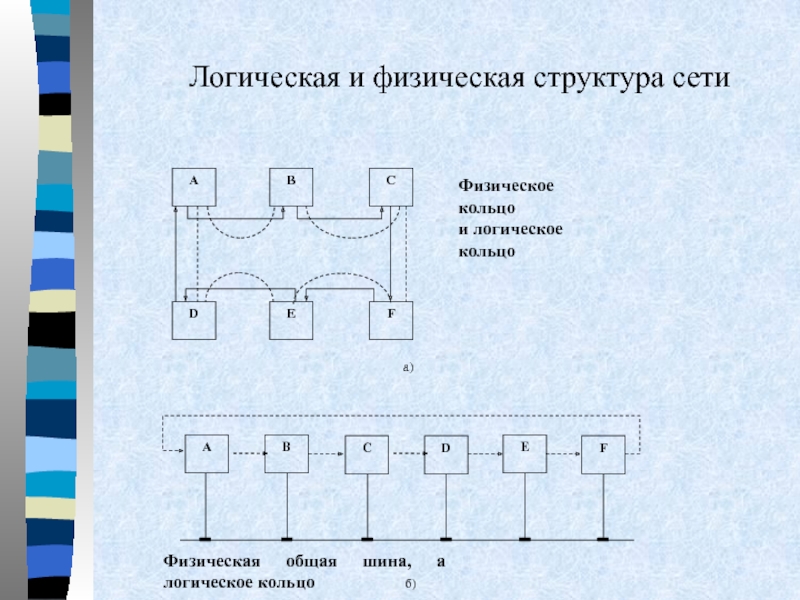

- 22. Логическая и физическая структура сети
- 23. Средства физической структуризацииПовторитель (repeater) -улучшает сигнал, позволяет увеличить расстояние между станциями
- 24. Концентратор (hub, concentrator)- многопортовый повторитель, повторяет сигнал,
- 25. Концентратор Token Ring
- 26. Внешний вид концентратора
- 27. В результате физической структуризации логическая структура не изменилась
- 28. Структура информационных потоков не изменилась
- 29. Средства логической структуризацииМост (bridge, switch)
- 30. B
- 31. Слайд 31
- 32. Коммутатор (switch) Функционально подобен мосту,
- 33. Маршрутизатор (router)
- 34. Передняя панель маршрутизатора Cisco 7206
- 35. Сеть как открытая системаУниверсальный прием - декомпозиция
- 36. Многоуровневый подход - создание иерархии задач

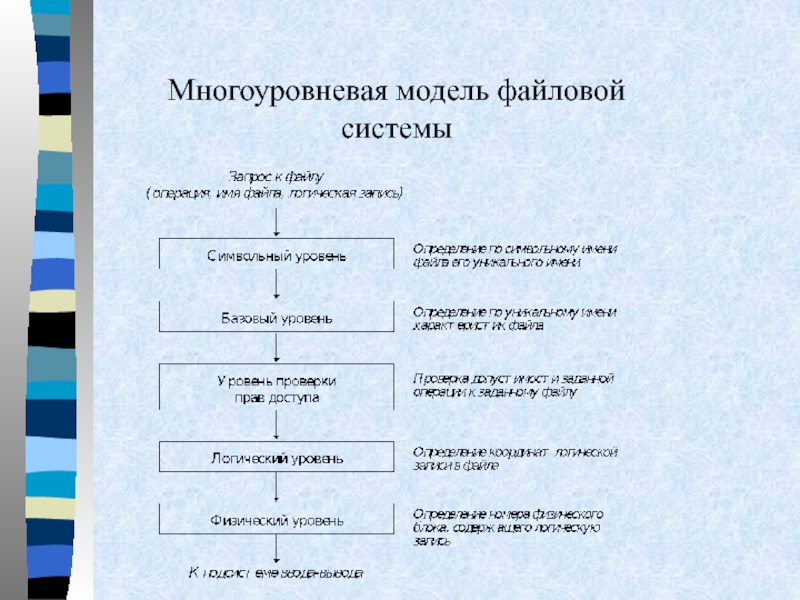

- 37. Многоуровневая модель файловой системы
- 38. Слайд 38

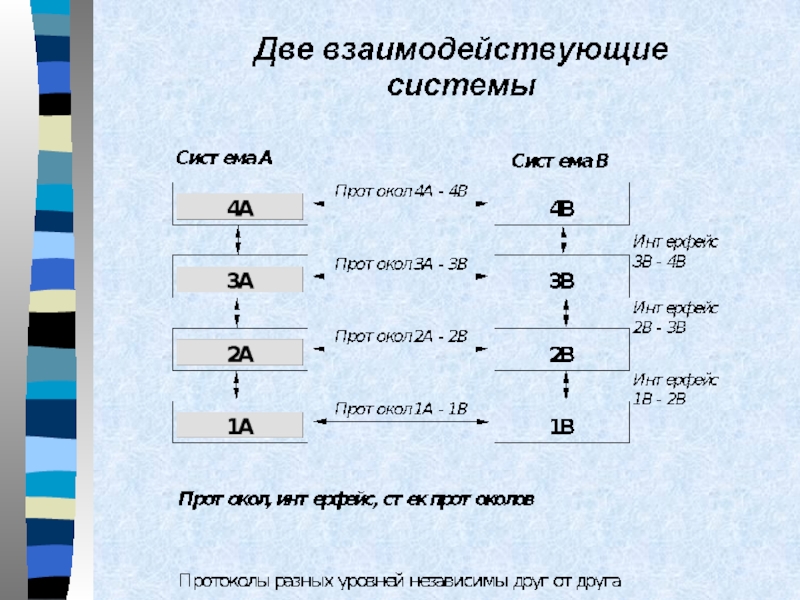

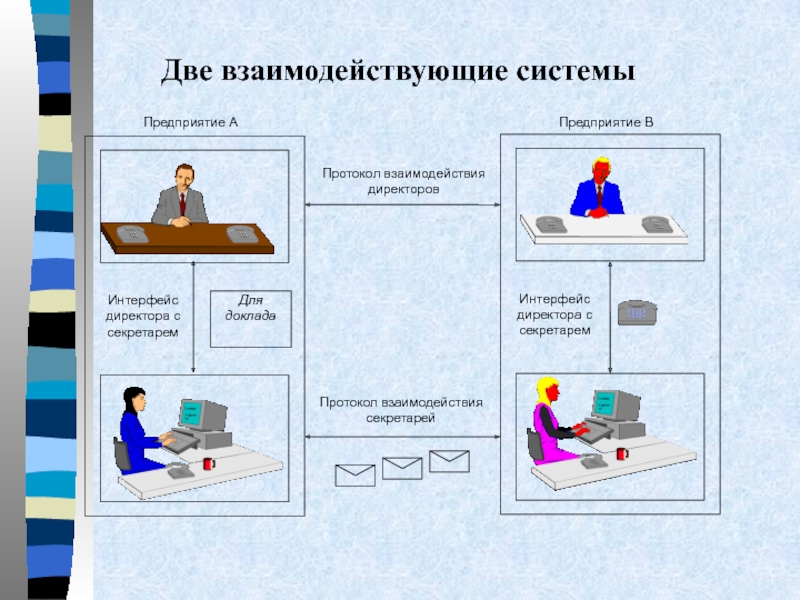

- 39. Две взаимодействующие системы
- 40. Модель взаимодействия открытых систем ISO/OSI Модель ISO/OSI определяет только функции и названия уровней
- 41. Слайд 41
- 42. Функции уровней модели OSIФизический уровень передача битов по
- 43. Канальный уровень
- 44. А Маршрутизаторы Сетевой уровень - доставка пакета между
- 45. Транспортный уровень обеспечение доставки информации
- 46. Сеансовый уровень -
- 47. Уровень представления -
- 48. Прикладной уровень -
- 49. ФизическийШлюзМаршрутизаторМост/коммутатор/сетевой адаптерПовторительКанальныйСетевойТранспортныйСеансовыйПредставительныйПрикладнойУровни, на которых работают коммуникационные устройстваФизические сегментыЛогические сегментыСети (подсети)Интерсети
- 50. Скачать презентанцию
Конечные узлыКоммутаторыСреда, разделяемая между коммутаторамиКоммуникационная сетьПринцип коммутации
Слайды и текст этой презентации
Слайд 1Тема 2. Концепции межсетевого взаимодействия
Слайд 2Конечные узлы
Коммутаторы
Среда, разделяемая между коммутаторами
Коммуникационная сеть
Принцип коммутации
Слайд 3Задачи коммутации
Адресация – локальные, глобальные и иерархические адреса
Метод коммутации –
каналов или пакетов
Метод мультиплексирования информации в общем канале – FDM,
TDM, DWDM

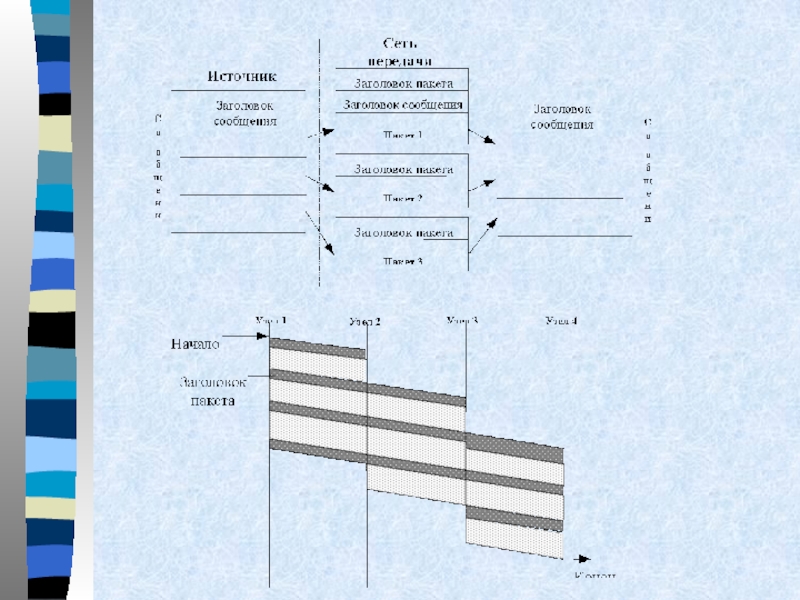

Слайд 8Данные нарезаются порциями – пакетами , каждый из которых обрабатывается
коммутаторами независимо
Не требуется предварительной процедуры установления соединения
Каждый пакет содержит адрес
назначения и адрес отправителя

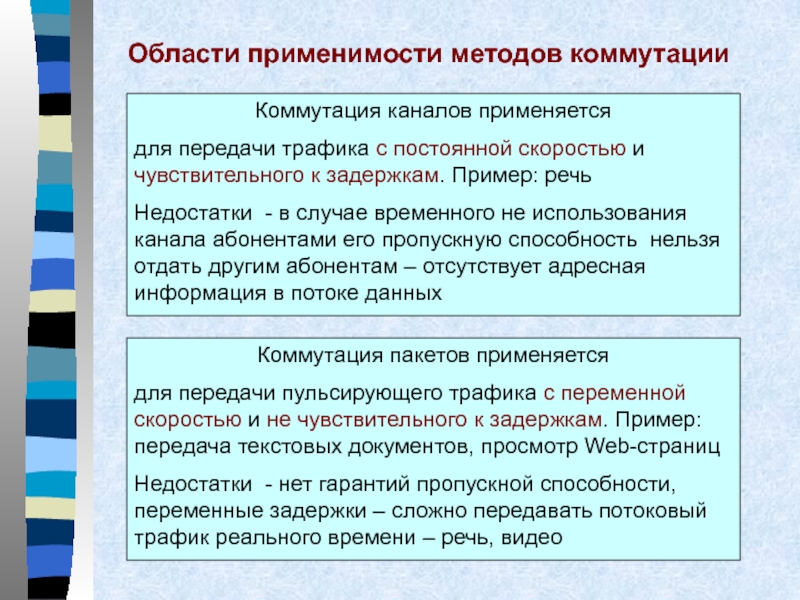

Слайд 14Области применимости методов коммутации
Коммутация каналов применяется
для передачи трафика с постоянной
скоростью и чувствительного к задержкам. Пример: речь
Недостатки - в
случае временного не использования канала абонентами его пропускную способность нельзя отдать другим абонентам – отсутствует адресная информация в потоке данныхКоммутация пакетов применяется
для передачи пульсирующего трафика с переменной скоростью и не чувствительного к задержкам. Пример: передача текстовых документов, просмотр Web-страниц
Недостатки - нет гарантий пропускной способности, переменные задержки – сложно передавать потоковый трафик реального времени – речь, видео
Слайд 19·Маршрутизаторы свободны от ограничений мостов и коммутаторов:
¨ Более надежно изолируют части
сети – ограничивают широковещательные сообщения
Позволяют контролировать трафик
Способны объединять подсети различных технологийНет ограничений на топологию составной сети

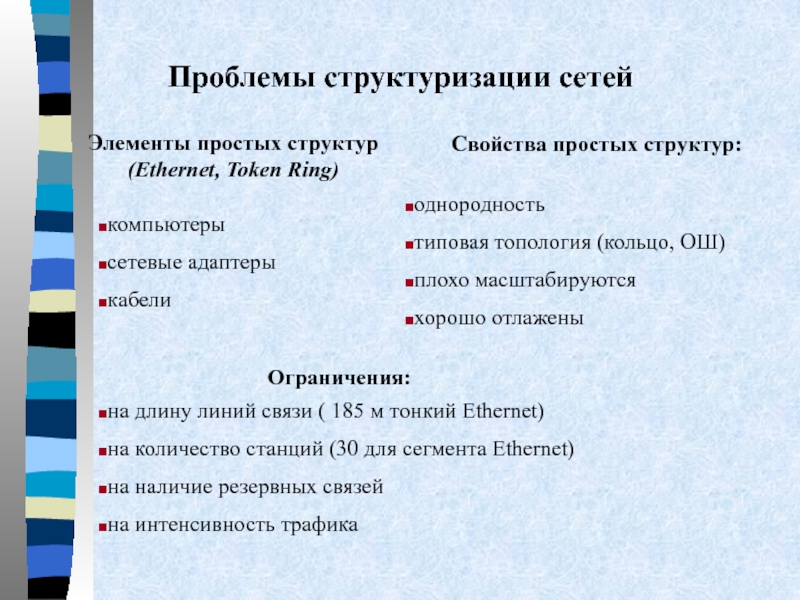

Слайд 20Проблемы структуризации сетей
компьютеры
сетевые адаптеры
кабели
однородность
типовая топология (кольцо, ОШ)
плохо масштабируются
хорошо отлажены
на длину
линий связи ( 185 м тонкий Ethernet)
на количество станций (30
для сегмента Ethernet)на наличие резервных связей
на интенсивность трафика
Элементы простых структур
(Ethernet, Token Ring)
Свойства простых структур:
Ограничения:
Слайд 21Сложные структуры снимают ограничения, но требуют дополнительного оборудования:
повторители
концентраторы
мосты
маршрутизаторы
шлюзы

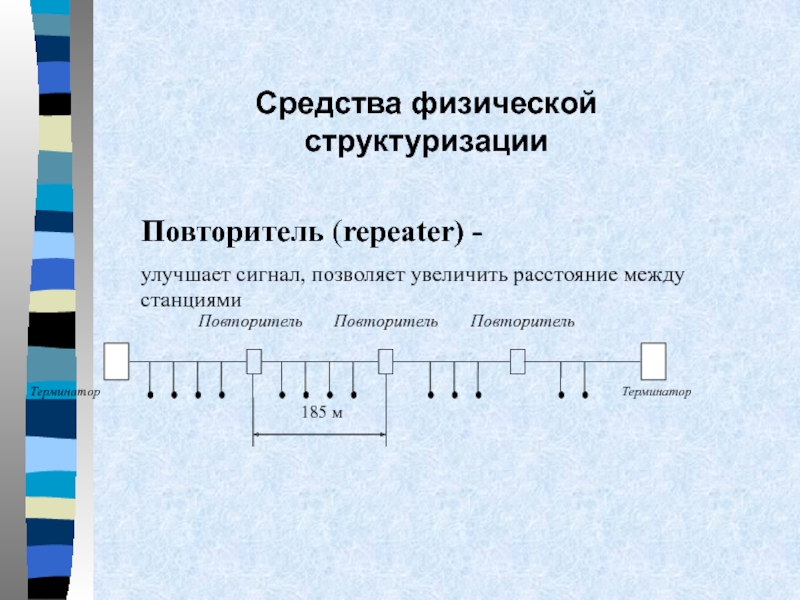

Слайд 23Средства физической структуризации
Повторитель (repeater) -
улучшает сигнал, позволяет увеличить расстояние между
станциями

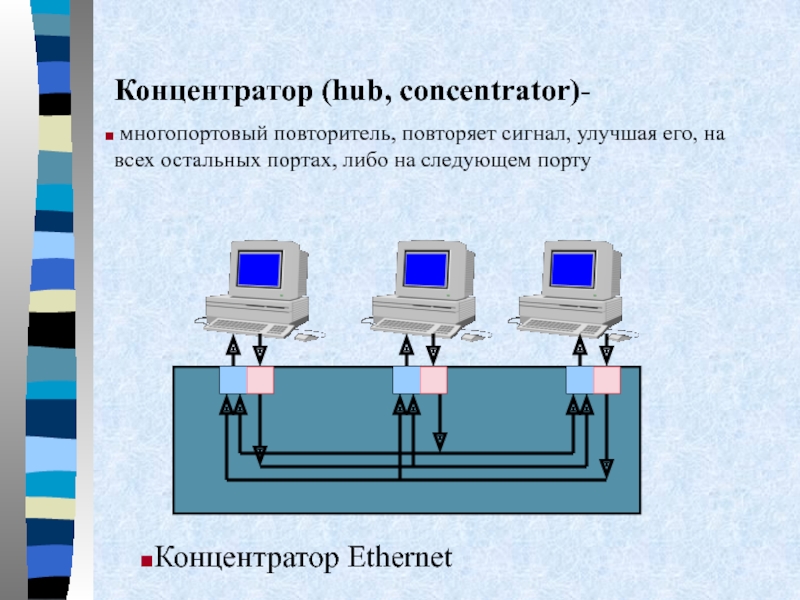

Слайд 24Концентратор (hub, concentrator)-
многопортовый повторитель, повторяет сигнал, улучшая его,
на всех остальных портах, либо на следующем порту
Концентратор Ethernet

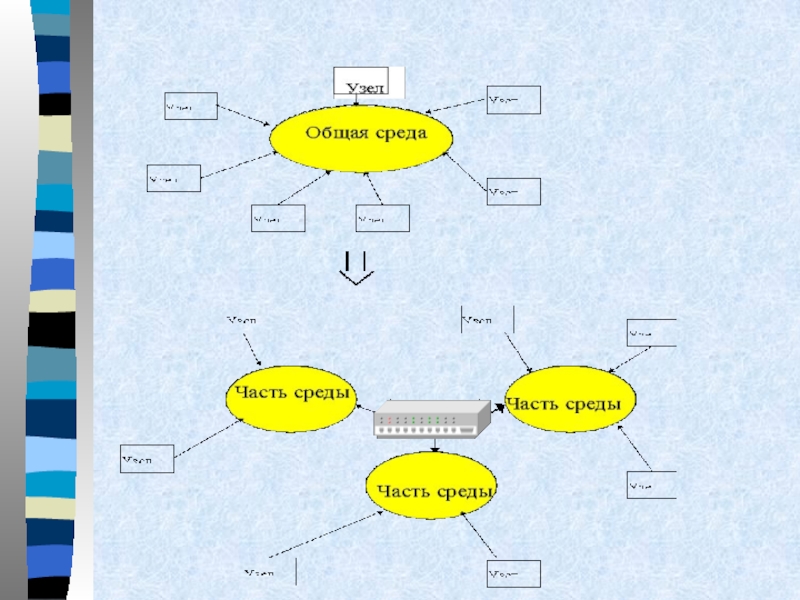

Слайд 29Средства логической структуризации
Мост (bridge, switch)
изолирует трафик
одной части сети от другой,
анализирует адрес пакета
и передает его на соответствующий порт
Слайд 32Коммутатор (switch)
Функционально подобен мосту, но обрабатывает кадры
в параллельном режиме
работает со скоростью провода

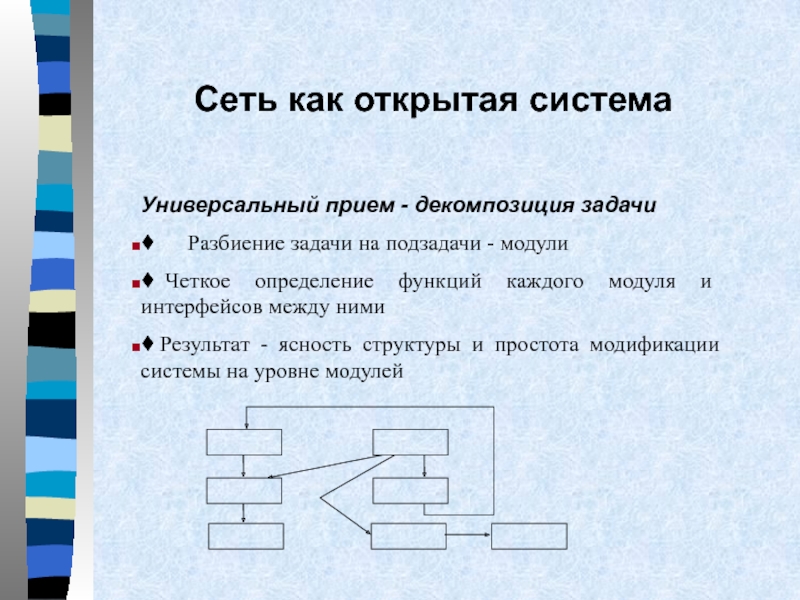

Слайд 35Сеть как открытая система
Универсальный прием - декомпозиция задачи
¨ Разбиение задачи
на подзадачи - модули
¨ Четкое определение функций каждого модуля и интерфейсов
между ними¨ Результат - ясность структуры и простота модификации системы на уровне модулей

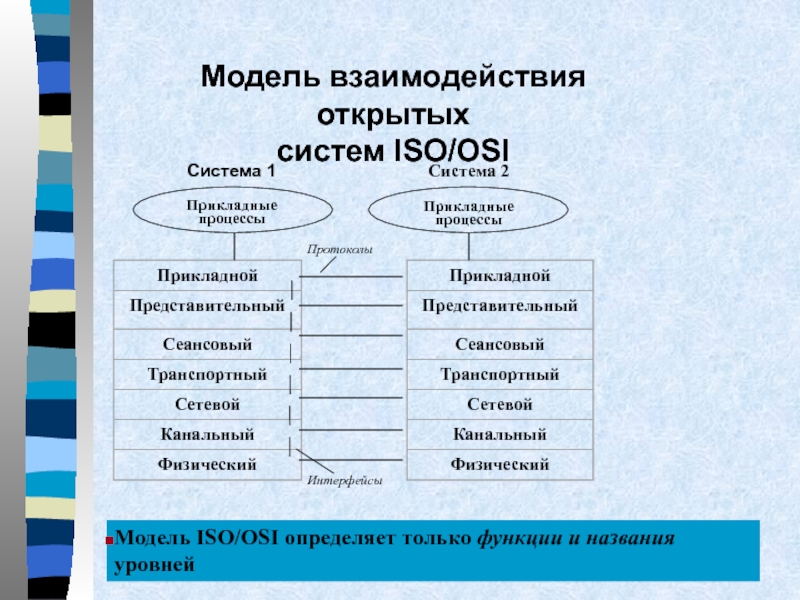

Слайд 40Модель взаимодействия открытых
систем ISO/OSI
Модель ISO/OSI определяет только функции и
названия уровней
Слайд 42Функции уровней модели OSI
Физический уровень
передача битов по физическим каналам
¨ формирование
электрических сигналов
¨ кодирование информации
¨ синхронизация
¨ модуляция
Реализуется аппаратно

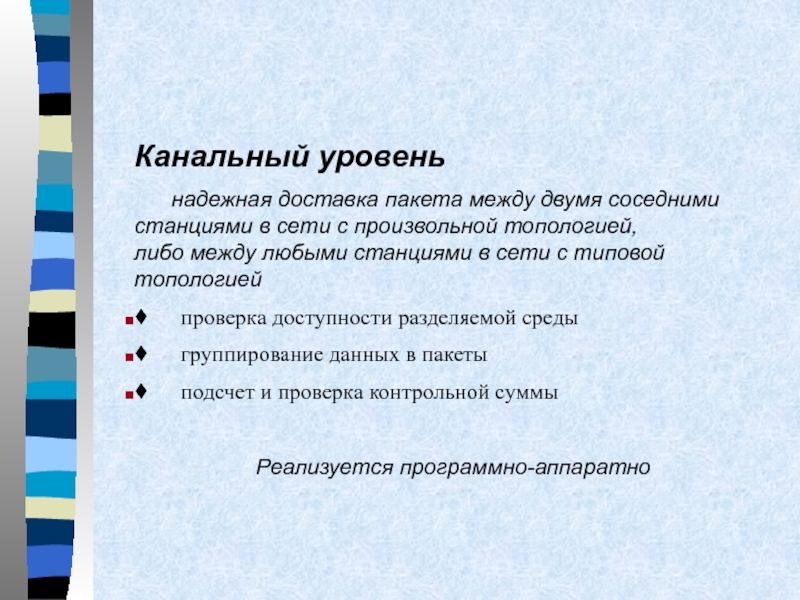

Слайд 43Канальный уровень
надежная доставка
пакета между двумя соседними станциями в сети с произвольной топологией, либо
между любыми станциями в сети с типовой топологией¨ проверка доступности разделяемой среды
¨ группирование данных в пакеты
¨ подсчет и проверка контрольной суммы
Реализуется программно-аппаратно

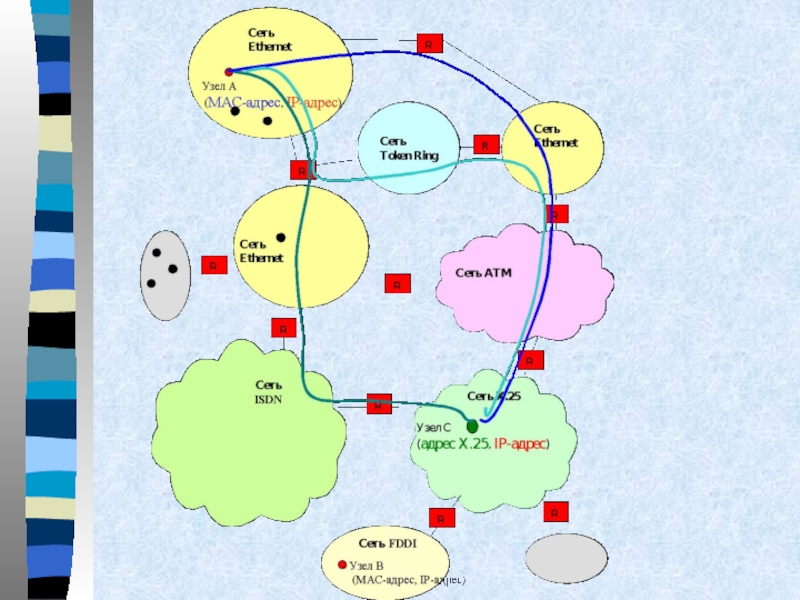

Слайд 44А
Маршрутизаторы
Сетевой уровень - доставка пакета
между любыми двумя узлами сети
с произвольной топологией
либо между любыми двумя сетями в составной
сети“Сеть” - совокупность компьютеров, использующих для обмена данными единую сетевую технологию
Маршрут - последовательность прохождения пакетом маршрутизаторов в составной сети
Слайд 45Транспортный уровень
обеспечение доставки информации с требуемым качеством
между любыми узлами сети
¨ разбивка сообщения сеансового уровня на пакеты,
нумерация их¨ буферизация принимаемых пакетов
¨ упорядочивание прибывающих пакетов
¨ адресация прикладных процессов
¨ управление потоком
Слайд 46Сеансовый уровень
- управление диалогом объектов
прикладного уровня
установление способа обмена сообщениями (дуплексный или полудуплексный)
синхронизация обмена сообщениями
организация
“контрольных точек” диалога

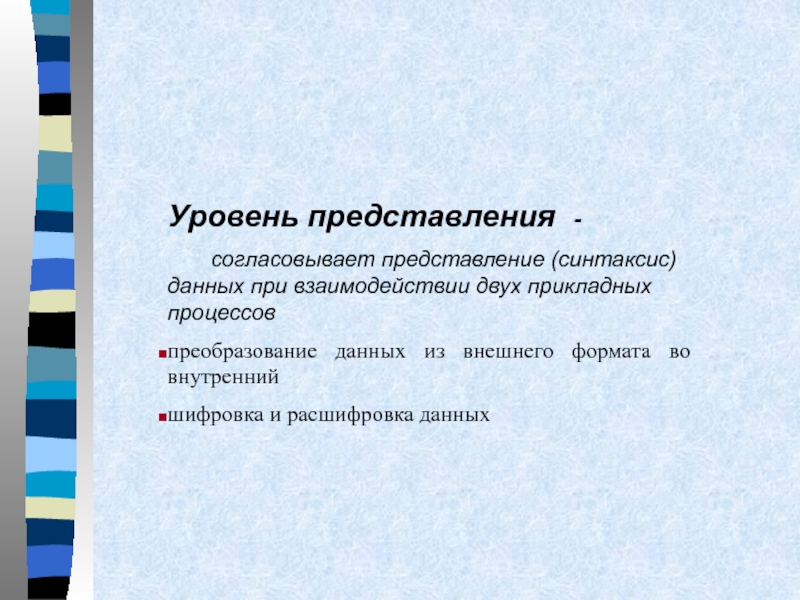

Слайд 47Уровень представления -
согласовывает представление
(синтаксис) данных при взаимодействии двух прикладных процессов
преобразование данных из внешнего
формата во внутреннийшифровка и расшифровка данных

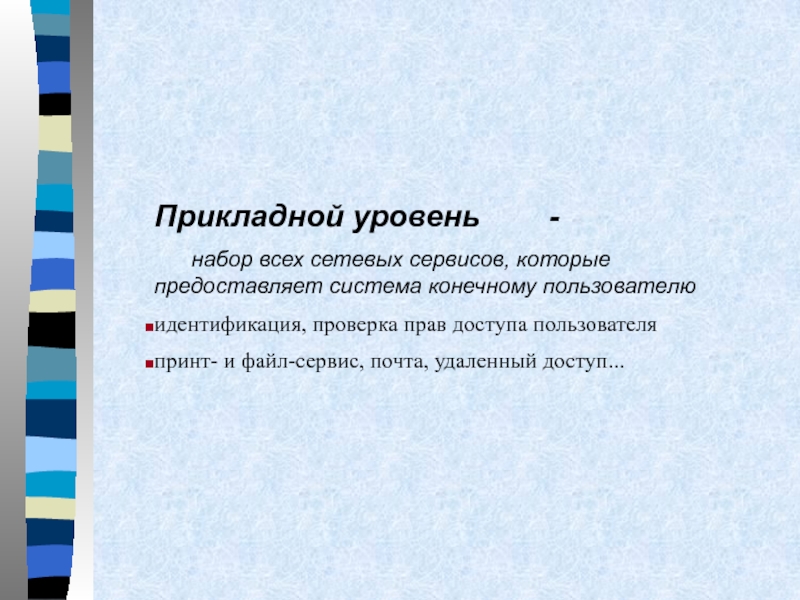

Слайд 48Прикладной уровень -
набор
всех сетевых сервисов, которые предоставляет система конечному пользователю
идентификация, проверка прав
доступа пользователяпринт- и файл-сервис, почта, удаленный доступ...

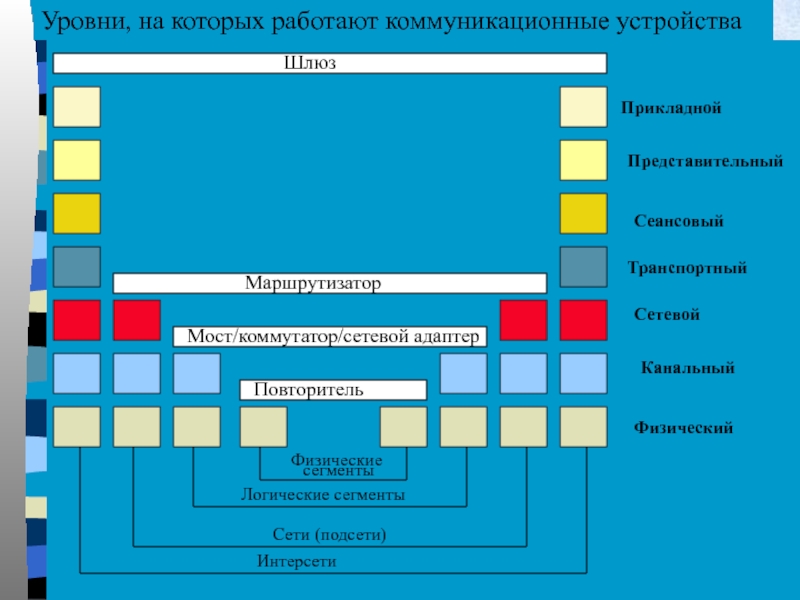

Слайд 49Физический
Шлюз
Маршрутизатор
Мост/коммутатор/сетевой адаптер
Повторитель
Канальный
Сетевой
Транспортный
Сеансовый
Представительный
Прикладной
Уровни, на которых работают коммуникационные устройства
Физические
сегменты
Логические сегменты
Сети (подсети)
Интерсети
