Тема 3: Аварии с выбросом аварийно химически опасных веществ
Содержание
- 1. Тема 3: Аварии с выбросом аварийно химически опасных веществ
- 2. Причинами аварий на ХОО (химически опасном объекте)
- 3. Последствия аварий на ХОО :Человеческие жертвыЗагрязнение территории,
- 4. Для восстановления производства требуются специальные ассигнования вышестоящих
- 5. В результате химической аварии образуетсяочаг химического
- 6. Слайд 6
- 7. Размеры очага химического поражения зависят:от объёмов разлившегося
- 8. Территорию вокруг ХОО условно можно поделить по
- 9. Зона химического заражения - это территория или
- 10. Первая зона (Наиболее опасная). Распространяется примерно на (250-700)
- 11. Вторая зона (Менее опасная ). Концентрация АХОВ здесь
- 12. Третья зона. Эта зона химического заражения обычно имеет
- 13. Особенно опасны аварии, на которых происходит неуправляемый
- 14. Глубина зоны распространения заражённого воздуха зависит от
- 15. Формы зоны заражения при скорости ветра 0,5
- 16. Домашнее задание:§ 12, стр.71-73Ответить на вопросы
- 17. Скачать презентанцию
Причинами аварий на ХОО (химически опасном объекте) чаще всего бывают:высокий уровень износа основных производственных фондов (технологического оборудования);несовершенство технологий производства;халатность промышленного персонала при сливополивных операциях;отсутствие современных систем управления технологическими процессами;отсутствие противоаварийной защиты;в
Слайды и текст этой презентации
Слайд 1Тема 3: «Аварии с выбросом аварийно химически опасных веществ»
3.3 Причины
и последствия аварий на химически опасных объектах.
Слайд 2Причинами аварий на ХОО (химически опасном объекте) чаще всего бывают:
высокий
уровень износа основных производственных фондов (технологического оборудования);
несовершенство технологий производства;
халатность промышленного
персонала при сливополивных операциях;отсутствие современных систем управления технологическими процессами;
отсутствие противоаварийной защиты;
в результате стихийного бедствия (чрезвычайной ситуации природного характера).
Слайд 3Последствия аварий на ХОО :
Человеческие жертвы
Загрязнение территории, людей, животных, с/х
растений
Загрязнение окружающей среды
Материальный ущерб
Аварии на химически опасных объектах
Слайд 4Для восстановления производства требуются специальные ассигнования вышестоящих организаций
Для восстановления производства
требуются большие затраты на плановый капитальный ремонт, но не требуются

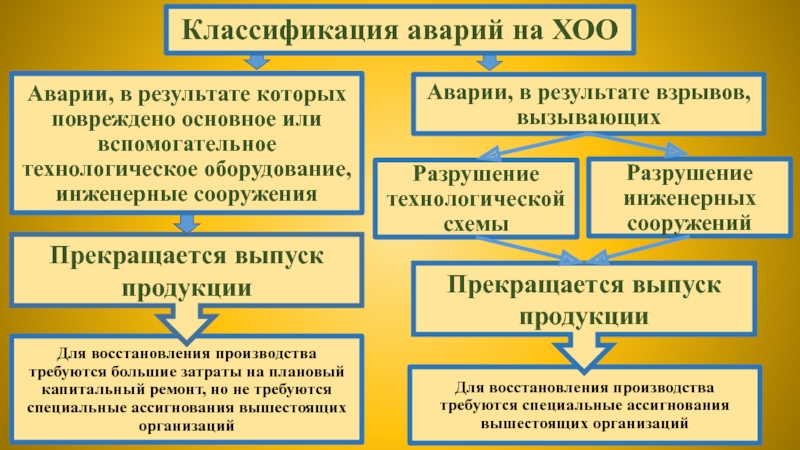

специальные ассигнования вышестоящих организацийКлассификация аварий на ХОО
Аварии, в результате которых повреждено основное или вспомогательное технологическое оборудование, инженерные сооружения
Аварии, в результате взрывов, вызывающих
Разрушение технологической схемы
Разрушение инженерных сооружений
Прекращается выпуск продукции
Прекращается выпуск продукции
Аварии, в результате которых повреждено основное или вспомогательное технологическое оборудование, инженерные сооружения
Слайд 5

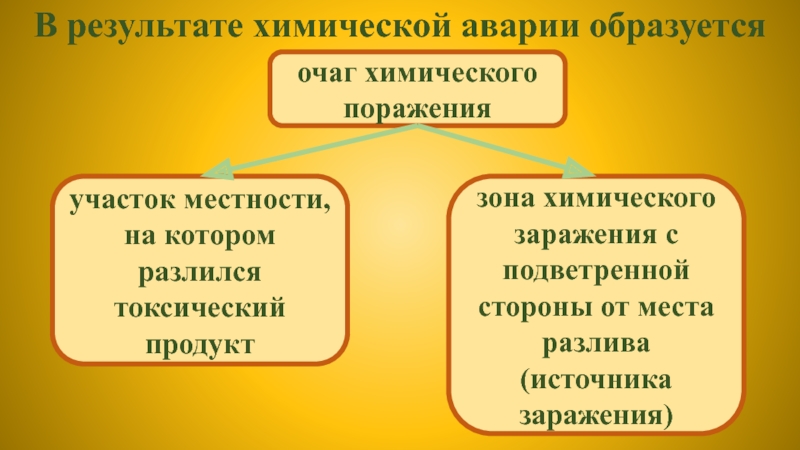

В результате химической аварии образуется
очаг химического поражения
участок местности, на
котором разлился токсический продукт
зона химического заражения с подветренной стороны от
места разлива (источника заражения)
Слайд 7Размеры очага химического поражения зависят:
от объёмов разлившегося ХОВ;
характера разлива (свободно,
в поддон или в обваловку);
метеоусловий;
токсичности (ядовитости) вещества;
степени защищённости людей.

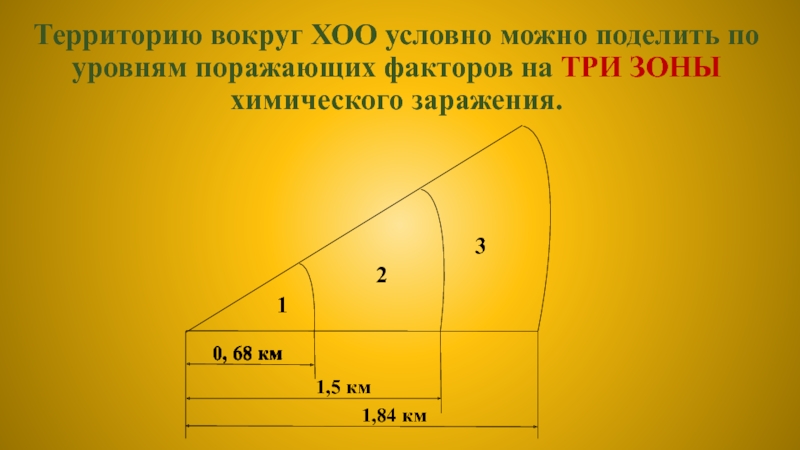

Слайд 8Территорию вокруг ХОО условно можно поделить по уровням поражающих факторов
на ТРИ ЗОНЫ химического заражения.
1
2
3
0, 68 км
0, 68 км
1,5 км
1,84
км
Слайд 9Зона химического заражения - это
территория или акватория, в пределах которой
распространены (или куда принесены) аварийно химически опасные вещества в концентрациях
и количествах, создающих опасность для жизни и здоровья людей, для сельскохозяйственных животных и растений в течение того или иного времени.
Слайд 10Первая зона (Наиболее опасная).
Распространяется примерно на (250-700) м от источника
заражения.
В этой зоне образуется первичное облако ОХВ (опасного химического вещества)
в результате быстрого (1-3) мин перехода в атмосферу части вещества из разрушенной ёмкости.
Слайд 11Вторая зона (Менее опасная ).
Концентрация АХОВ здесь примерно на 2-3
порядка меньше максимально возможной, воздействие жидкой фазы и огня маловероятно.
Образуется
вторичное облако ОХВ в результате испарения разлившегося вещества с подстилающей поверхности К этой зоне можно отнести местность на расстоянии 1500 м от источника заражения.
Слайд 12Третья зона.
Эта зона химического заражения обычно имеет концентрацию АХОВ на
4-5 порядков ниже максимально возможной.
Эта зона может быть удалена
на расстояние 1500 м и более от источника заражения.
Слайд 13Особенно опасны аварии, на которых происходит неуправляемый выброс АХОВ, возникающий
в результате
- взрыва,
- пожара,
- поломки технологического оборудования, транспортной ёмкости или
трубопровода.
При таких авариях токсичные продукты выделяются в атмосферу в виде
- газа,
- пара
- аэрозоля,
образуя облако заражённого воздуха, которое может распространяться на большие расстояния.
Слайд 14 Глубина зоны распространения заражённого воздуха зависит от - концентрации АХОВ и -
скорости ветра.
При скорости ветра 1 м/с облако за один час
удаляется от места аварии примерно на 3,5 км, при скорости 2 м/с – на 7, а при 3 м/с – на (10-11) км.
Слайд 15Формы зоны заражения
при скорости ветра 0,5 м/с она обычно
напоминает окружность,
от 0,6 до 1 м/с – полуокружность,
от
1,1 м/с до 2 м/с – сектор с углом 90 градусов, более 2 м/с - сектор с углом 45 градусов.
