Слайд 1Тема 6. Асинхронні електродвигуни
Слайд 2План
Будова і принцип дії асинхронного електродвигуна. Утворення обертового магнітного поля.
Частота та напрямок обертання магнітного поля. Ковзання.
Режими роботи асинхронного двигуна.
Пуск, реверсування, регулювання частоти обертання валу двигуна. Втрати енергії та коефіцієнт корисної дії двигуна. Механічні і робочі характеристики.

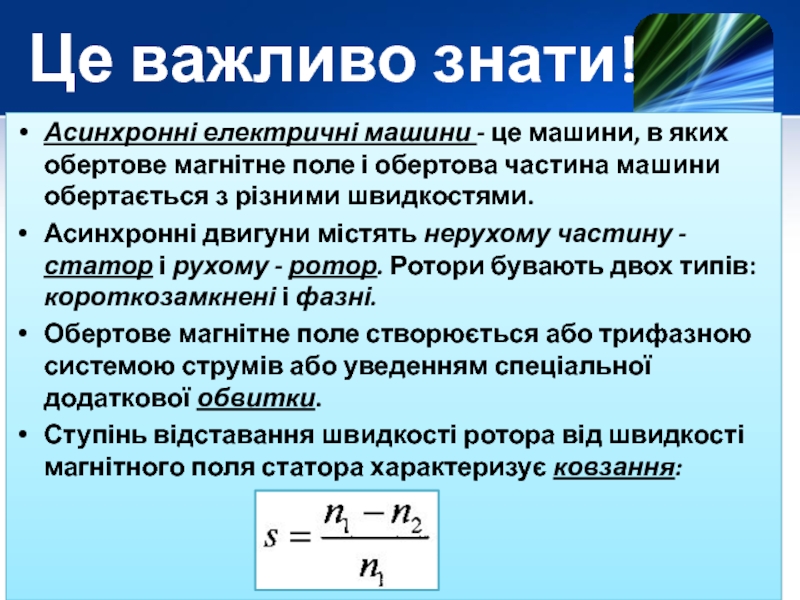

Слайд 3Це важливо знати!
Асинхронні електричні машини - це машини, в яких
обертове магнітне поле і обертова частина машини обертається з різними
швидкостями.
Асинхронні двигуни містять нерухому частину - статор і рухому - ротор. Ротори бувають двох типів: короткозамкнені і фазні.
Обертове магнітне поле створюється або трифазною системою струмів або уведенням спеціальної додаткової обвитки.
Ступінь відставання швидкості ротора від швидкості магнітного поля статора характеризує ковзання:
Слайд 4
Потужність двигуна визначається обертовим електромагнітним моментом, який визначається:
Потужність на валу
двигуна визначається за виразом:
Номінальний момент визначають за паспортними даними:
Слайд 5• Основною характеристикою АД є механічна характеристика п2 = f(M)
або M -f (s). Максимальне значення моменту відповідає ковзанню, яке
називають критичним, що “розділяє” ділянки стійкої та стійкої роботи двигуна.
• Пуск асинхронних двигунів здійснюється за такими способами: прямий (без посередній); перемикання обвиток статора з "трикутника" в "зірку"; автотрансформаторний; з додатковими (пусковими) опорами.
• Для регулювання швидкості обертання ротора АД використовують: зміну частоти напруги живлення; зміну кількості пар полюсів; зміну ковзання шляхом уведення додаткових опорів у коло ротора. Але це не забезпечує регулювання швидкості в широкому діапазоні.
Слайд 6• Асинхронна машина може працювати в генераторному режимі (s
0), в режимі двигуна (s > 0) і в режимі
гальмування (s > 1).
• Однофазні асинхронні двигуни містять однофазну обвитку, що приводить до створення пульсуючого магнітного поля. Для пуску таких двигунів необхідно використовувати пускову обвитку, в яку вмикають конденсатор або резистор.
• Асинхронні конденсаторні двигуни містять дві обвитки, зсунуті в просторі на 90°. Одна обвитка - робоча - вмикається до напруги безпосередньо, інша - допоміжна - через конденсатор.
Слайд 71. Будова і принцип дії асинхронного електродвигуна. Утворення обертового магнітного
поля. Частота та напрямок обертання магнітного поля. Ковзання.

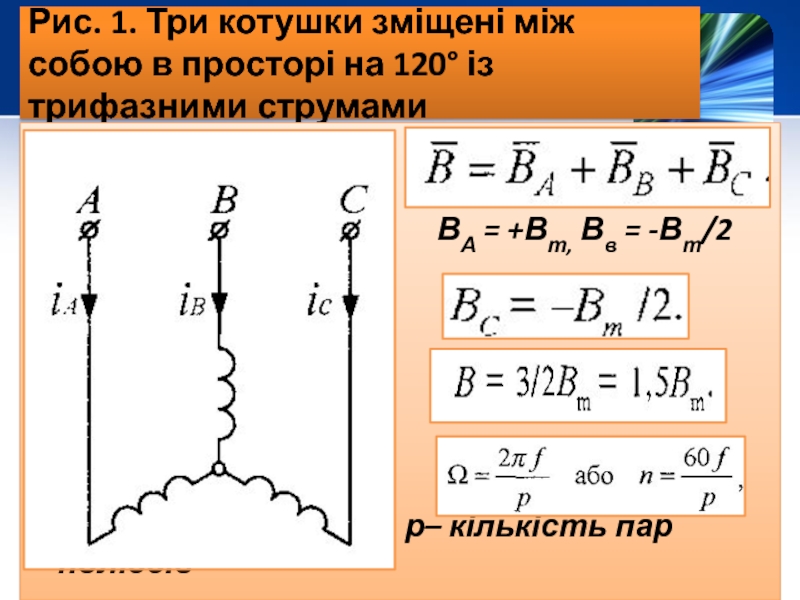

Слайд 8Рис. 1. Три котушки зміщені між собою в просторі на
120° із трифазними струмами
ВА = +Вт, Вв = -Вт/2
р р– кількість пар полюсів
Слайд 9Рис. 2. До пояснення створення обертового магнітного поля трифазним струмом

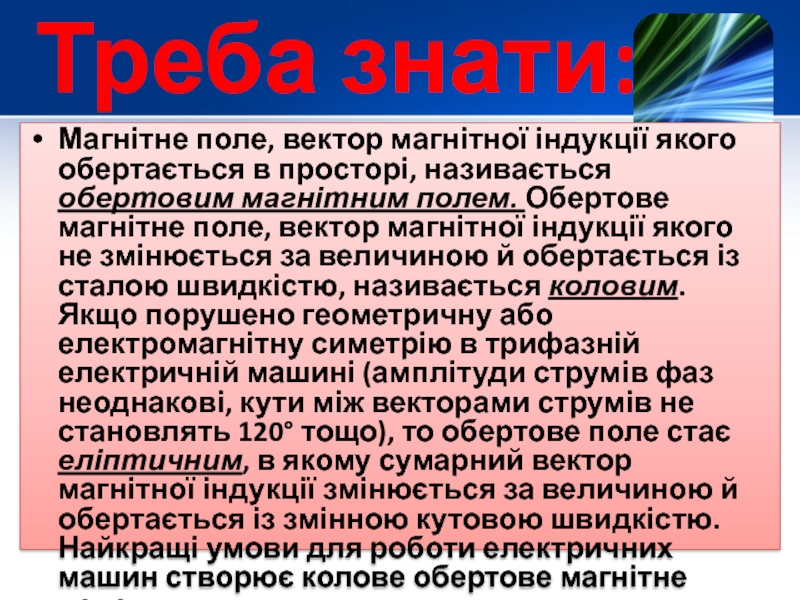

Слайд 10Треба знати:
Магнітне поле, вектор магнітної індукції якого обертається в просторі,
називається обертовим магнітним полем. Обертове магнітне поле, вектор магнітної індукції
якого не змінюється за величиною й обертається із сталою швидкістю, називається коловим. Якщо порушено геометричну або електромагнітну симетрію в трифазній електричній машині (амплітуди струмів фаз неоднакові, кути між векторами струмів не становлять 120° тощо), то обертове поле стає еліптичним, в якому сумарний вектор магнітної індукції змінюється за величиною й обертається із змінною кутовою швидкістю. Найкращі умови для роботи електричних машин створює колове обертове магнітне поле.
Слайд 11Асинхронний трифазний двигун - це електрична машина, яка перетворює електричну
енергію трифазного струму в механічну енергію
Рис. 3. Конструктивна схема асинхронної
машини
Слайд 12На рис. 3 показана конструктивна схема асинхронного двигуна, на якій
позначено: 1 - осердя статора, набране із листів електротехнічної сталі;
2 - трифазна обвитка статора; З - корпус (станина) статора; 4 - осердя ротора, теж набране з листів електротехнічної сталі; 5 - обвитка ротора; 6
повітряний проміжок між ротором і статором; 7 - вентиляційні канали; 8 - вал машини.

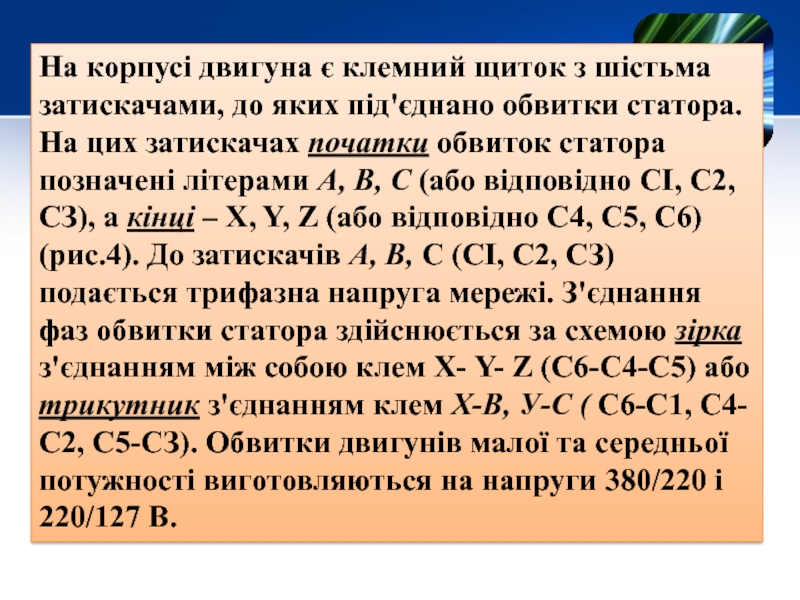

Слайд 13На корпусі двигуна є клемний щиток з шістьма затискачами, до
яких під'єднано обвитки статора. На цих затискачах початки обвиток статора
позначені літерами А, В, С (або відповідно СІ, С2, СЗ), а кінці – X, Y, Z (або відповідно С4, С5, С6) (рис.4). До затискачів А, В, С (СІ, С2, СЗ) подається трифазна напруга мережі. З'єднання фаз обвитки статора здійснюється за схемою зірка з'єднанням між собою клем Х- Y- Z (С6-С4-С5) або трикутник з'єднанням клем Х-В, У-С ( С6-С1, С4-С2, С5-СЗ). Обвитки двигунів малої та середньої потужності виготовляються на напруги 380/220 і 220/127 В.

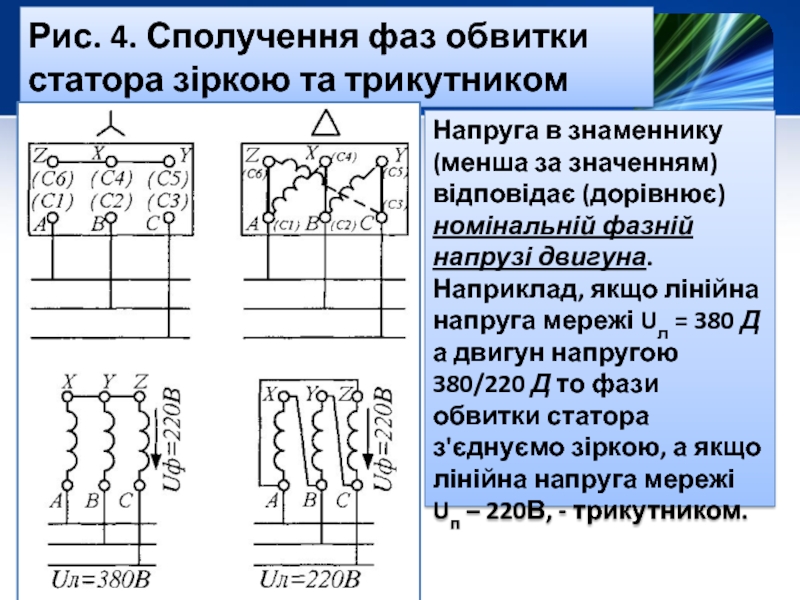

Слайд 14Рис. 4. Сполучення фаз обвитки статора зіркою та трикутником
Напруга в
знаменнику (менша за значенням) відповідає (дорівнює) номінальній фазній напрузі двигуна.
Наприклад, якщо лінійна напруга мережі Uл = 380 Д а двигун напругою 380/220 Д то фази обвитки статора з'єднуємо зіркою, а якщо лінійна напруга мережі Uп – 220В, - трикутником.

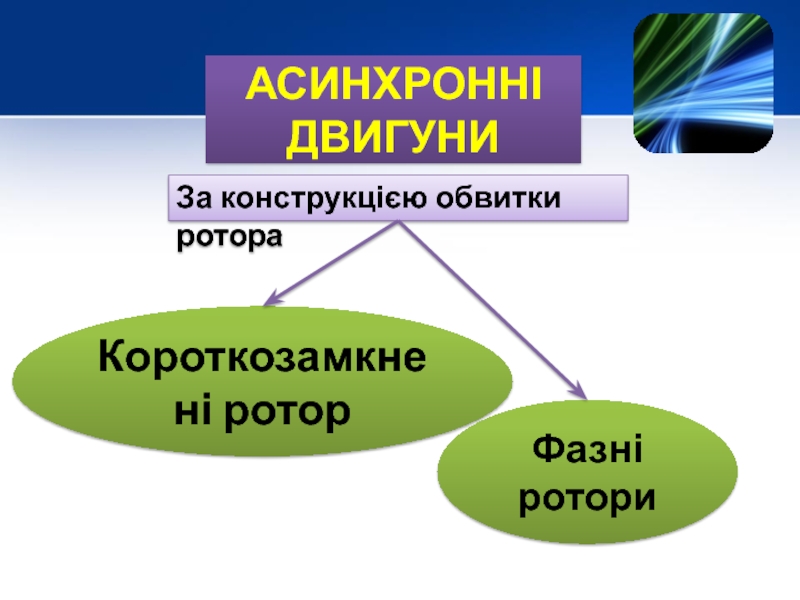

Слайд 15АСИНХРОННІ ДВИГУНИ
За конструкцією обвитки ротора
Короткозамкнені ротор
Фазні ротори

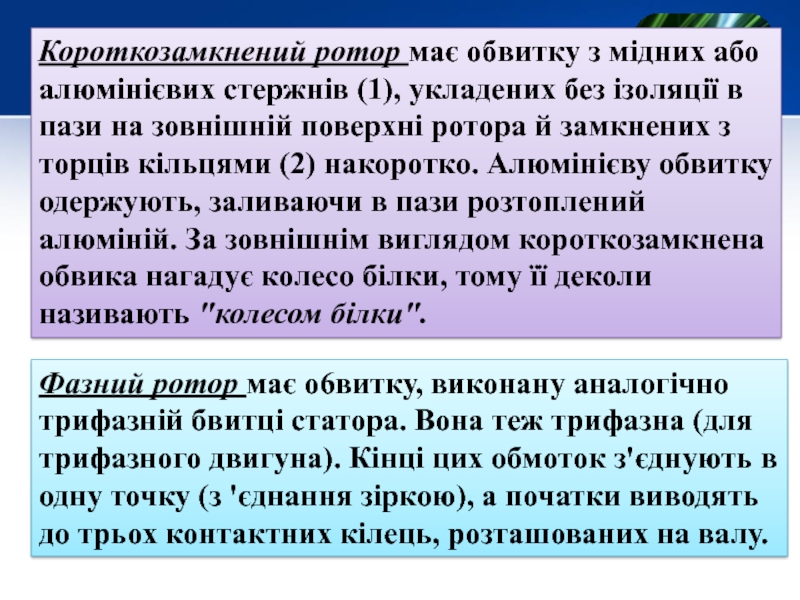

Слайд 16Фазний ротор має о6витку, виконану аналогічно трифазній бвитці статора. Вона
теж трифазна (для трифазного двигуна). Кінці цих обмоток з'єднують в
одну точку (з 'єднання зіркою), а початки виводять до трьох контактних кілець, розташованих на валу.
Короткозамкнений ротор має обвитку з мідних або алюмінієвих стержнів (1), укладених без ізоляції в пази на зовнішній поверхні ротора й замкнених з торців кільцями (2) накоротко. Алюмінієву обвитку одержують, заливаючи в пази розтоплений алюміній. За зовнішнім виглядом короткозамкнена обвика нагадує колесо білки, тому її деколи називають "колесом білки".
Слайд 17ПРИНЦИПИ РОБОТИ АД

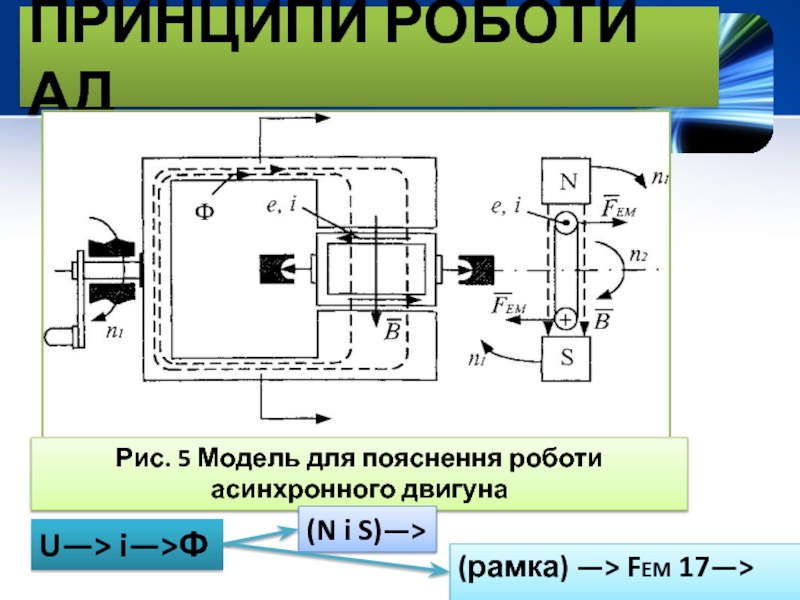

Рис. 5 Модель для пояснення роботи асинхронного двигуна
U—>
i—>Ф
(N i S)—>
(рамка) —> FEM —> n2
Слайд 18Пам`ятай!
На цьому принципі побудована робота асинхронної машини: обертове магнітне поле
створюється струмами трифазної обвитки статора. В обвитці ротора (короткозамкненій або
фазній) наводиться трифазна система ЕРС, яка викликає струм в провідниках ротора. Взаємодія цього струму з магнітним обертовим полем згідно із законом Ампера приводить ротор в обертання в з частотою n2 в напрямі обертання магнітного поля.
Слайд 19Ковзання АД
Коли обертовий момент АД і гальмівний момент робочого механізму
зрівноважуються, ротор матиме деяку усталену частоту обертання n2, меншу від
n1 Різниця частот обертання поля і ротора, віднесена до частоти обертання поля, називається ковзанням:
Отже, ковзання характеризує ступінь відставання ротора стосовно обертового магнітного поля.
Машини, в яких частота обертання ротора n2 відрізняється від частоти обертання поля n1 називаються асинхронними.

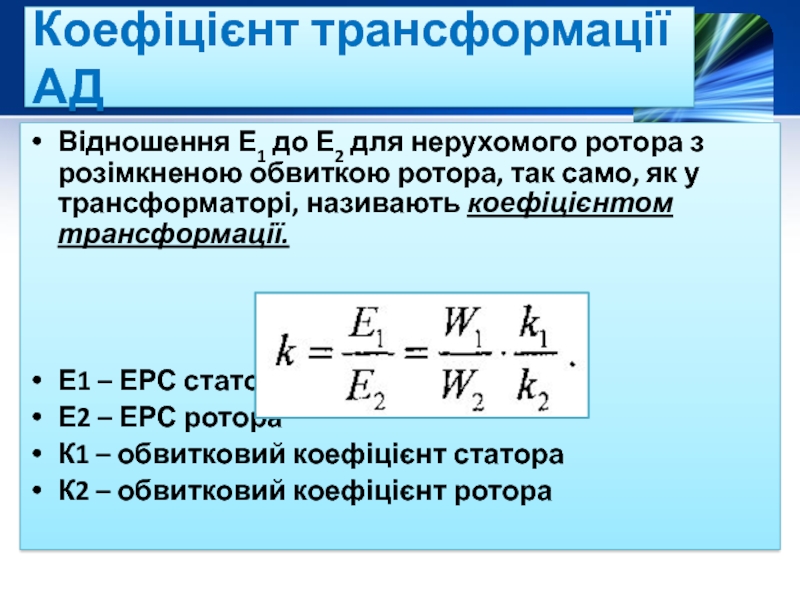

Слайд 20Коефіцієнт трансформації АД
Відношення Е1 до Е2 для нерухомого ротора з
розімкненою обвиткою ротора, так само, як у трансформаторі, називають коефіцієнтом
трансформації.
Е1 – ЕРС статора
Е2 – ЕРС ротора
К1 – обвитковий коефіцієнт статора
К2 – обвитковий коефіцієнт ротора

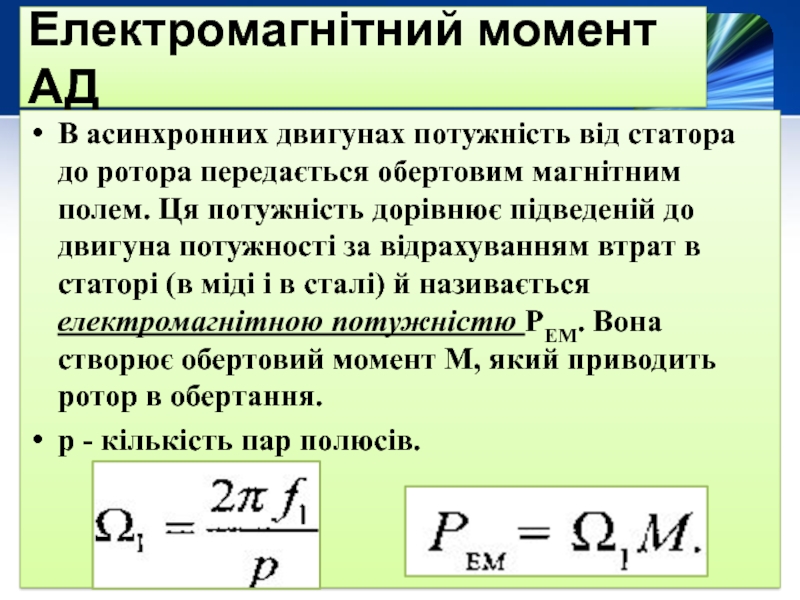

Слайд 21Електромагнітний момент АД
В асинхронних двигунах потужність від статора до ротора
передається обертовим магнітним полем. Ця потужність дорівнює підведеній до двигуна
потужності за відрахуванням втрат в статорі (в міді і в сталі) й називається електромагнітною потужністю РЕМ. Вона створює обертовий момент М, який приводить ротор в обертання.
р - кількість пар полюсів.
Слайд 22Де m2 – кількість фаз обвитки ротора (для “колеса білки”
кількість фаз дорівнює кількості стержнів ротора)
Одержимо

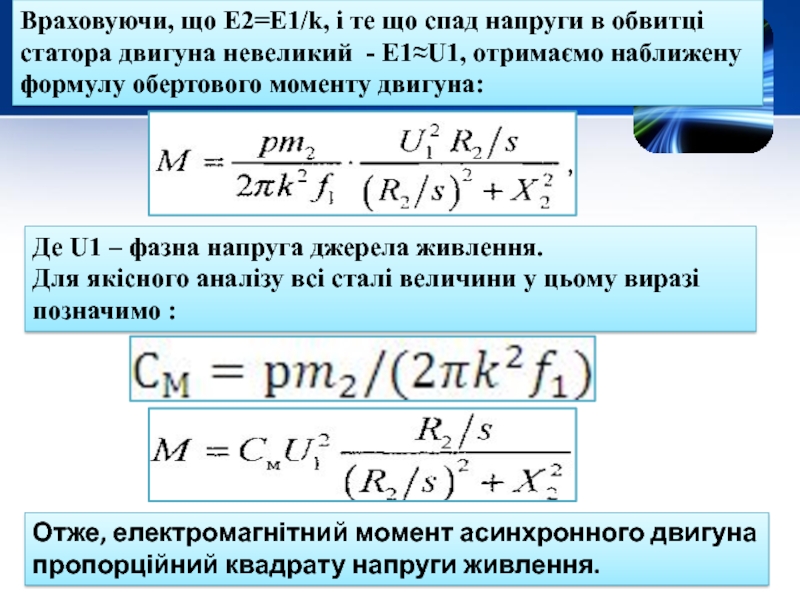

Слайд 23Враховуючи, що Е2=Е1/k, і те що спад напруги в обвитці
статора двигуна невеликий - Е1≈U1, отримаємо наближену формулу обертового моменту
двигуна:
Де U1 – фазна напруга джерела живлення.
Для якісного аналізу всі сталі величини у цьому виразі позначимо :
Отже, електромагнітний момент асинхронного двигуна пропорційний квадрату напруги живлення.
Слайд 242. Режими роботи асинхронного двигуна. Пуск, реверсування, регулювання частоти обертання
валу двигуна. Втрати енергії та коефіцієнт корисної дії двигуна. Механічні
і робочі характеристики.

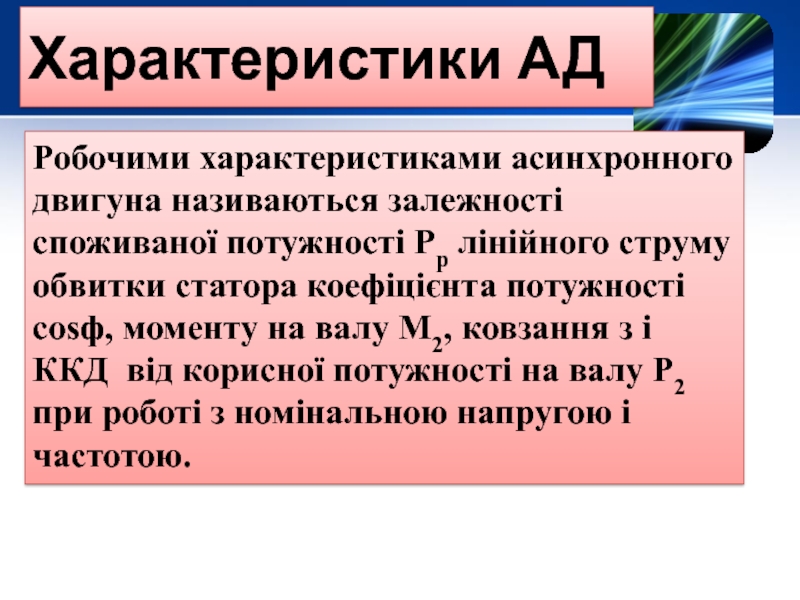

Слайд 25Характеристики АД
Робочими характеристиками асинхронного двигуна називаються залежності споживаної потужності Рр
лінійного струму обвитки статора коефіцієнта потужності соsф, моменту на валу
М2, ковзання з і ККД від корисної потужності на валу Р2 при роботі з номінальною напругою і частотою.
Слайд 26
Рис. 8. Робочі характеристики асинхронного двигуна потужністю 15 кВт
Залежність n-f(М)
називають механічною характеристикою асинхронного двигуна.
Слайд 27Пуск АД
Під час пуску АД з номінальною напругою живлення виникають
значні пускові струми в обвитці статора, що у декілька (4-7)
разів перевищують номінальні. Це небезпечно для двигуна й для мережі.
Для покращення пускових характеристик АД штучно підвищують опір обвитки ротора, що призводить до збільшення пускового моменту та зменшення пускового струму.
Слайд 28Пам`ятай!!!
Для зміни напряму обертання двигуна необхідно змінити послідовність приєднання обвиток
статора до мережі (поміняти місцями будь-які дві фази, наприклад А
і В): початок обвитки СІ з'єднати з лінійним провідником В, початок обвитки С2 - з провідником А, а початок обвитки СЗ залишити приєднаним до провідника С.
Пусковий струм в лінії при сполученні обвиток статора "зіркою" втричі менший, ніж при сполученні їх "трикутником”. Пусковий момент при цьому зменшується теж втричі.
Введення додаткового опору в коло ротора на час пуску дає змогу збільшити пусковий момент аж до максимального значення Мтах і одночасно значно зменшити пусковий струм.
Слайд 29Обертання швидкості обертання ротора регулюються:
Зміною частоти f1
Зміною кількості пар полюсів
р
Зміною ковзання s
Слайд 30Однофазні АД
Пам`ятай
Особливістю однофазних асинхронних двигунів є відсутність в них
пускового моменту, внаслідок чого ці двигуни не можуть самостійно почати
обертатися. Для того, щоб асинхронний двигун почав обертатися, його ротор необхідно привести в обертання в той чи інший бік сторонньою силою
При нерухомому роторі результуючий момент однофазного двигуна дорівнює нулеві, тому пусковий момент відсутній (Мп= 0).
