Слайд 1
Тема 9.
40-мм подствольный гранатомет ГП-25.
Занятие 1.
Слайд 2Учебные вопросы:
Назначение, боевые свойства, общее устройство подствольного гранатомета ГП-25 и
выстрела ВОГ-25.
Подготовка к стрельбе.
Приёмы стрельбы и меры безопасности
при стрельбе.
Порядок неполной разборки и сборки ГП-25.
Слайд 3 Вопрос 1.
Назначение, боевые свойства, общее устройство подствольного гранатомета ГП-25 и
выстрела ВОГ-25.

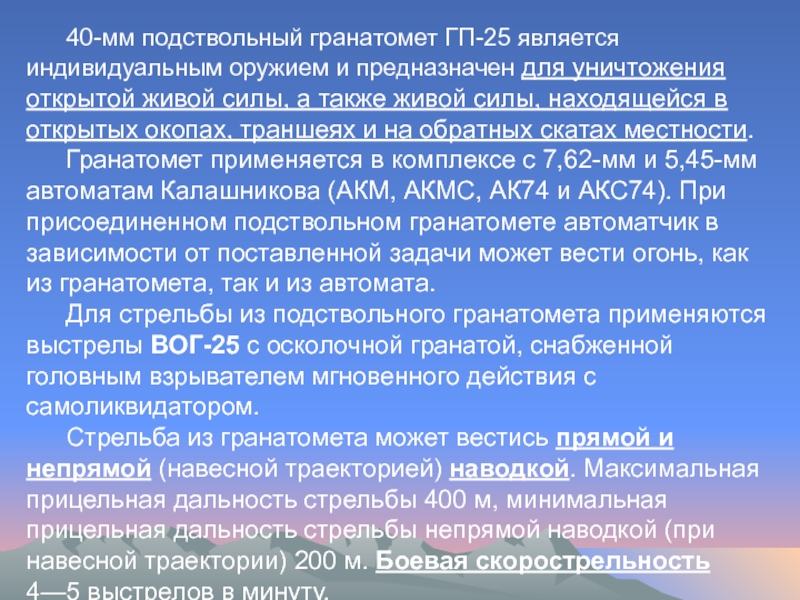

Слайд 4 40-мм подствольный гранатомет ГП-25 является индивидуальным оружием и предназначен для
уничтожения открытой живой силы, а также живой силы, находящейся в
открытых окопах, траншеях и на обратных скатах местности.
Гранатомет применяется в комплексе с 7,62-мм и 5,45-мм автоматам Калашникова (АКМ, АКМС, АК74 и АКС74). При присоединенном подствольном гранатомете автоматчик в зависимости от поставленной задачи может вести огонь, как из гранатомета, так и из автомата.
Для стрельбы из подствольного гранатомета применяются выстрелы ВОГ-25 с осколочной гранатой, снабженной головным взрывателем мгновенного действия с самоликвидатором.
Стрельба из гранатомета может вестись прямой и непрямой (навесной траекторией) наводкой. Максимальная прицельная дальность стрельбы 400 м, минимальная прицельная дальность стрельбы непрямой наводкой (при навесной траектории) 200 м. Боевая скорострельность 4—5 выстрелов в минуту.

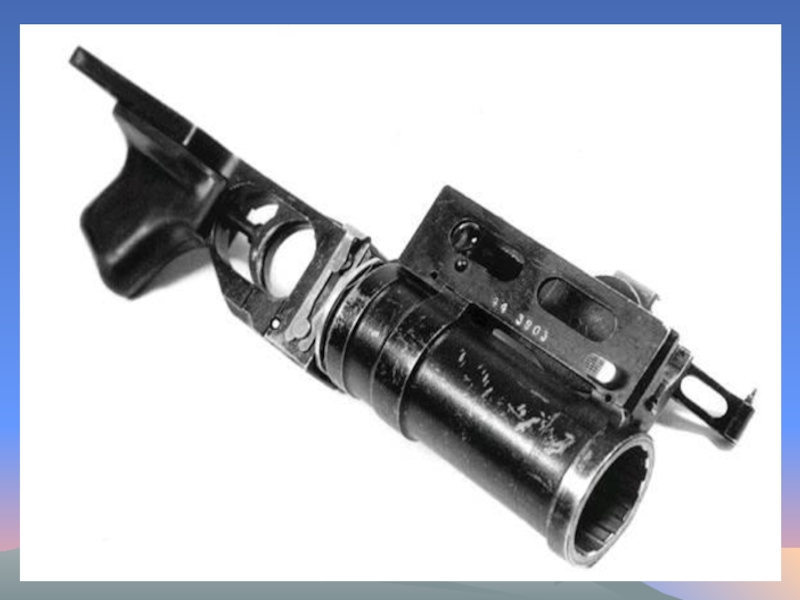

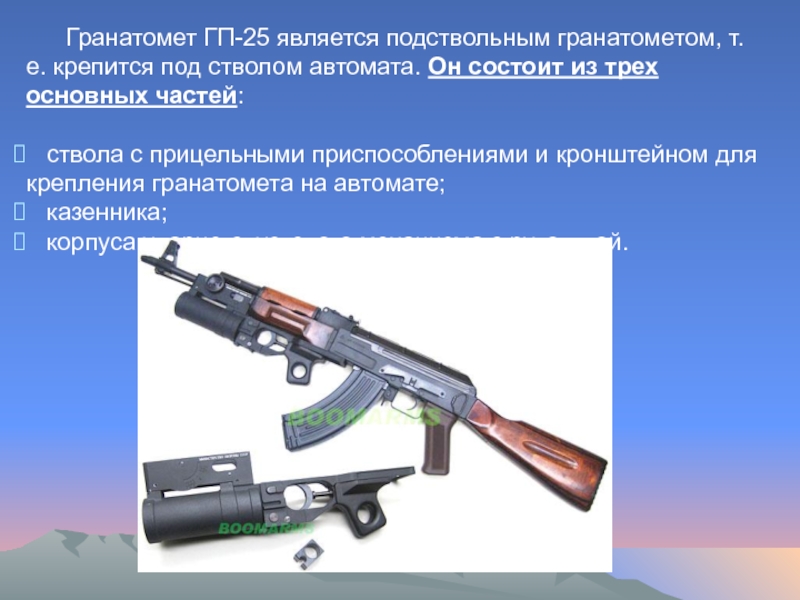

Слайд 6 Гранатомет ГП-25 является подствольным гранатометом, т. е. крепится под стволом
автомата. Он состоит из трех основных частей:
ствола с
прицельными приспособлениями и кронштейном для крепления гранатомета на автомате;
казенника;
корпуса ударно-спускового механизма с рукояткой.

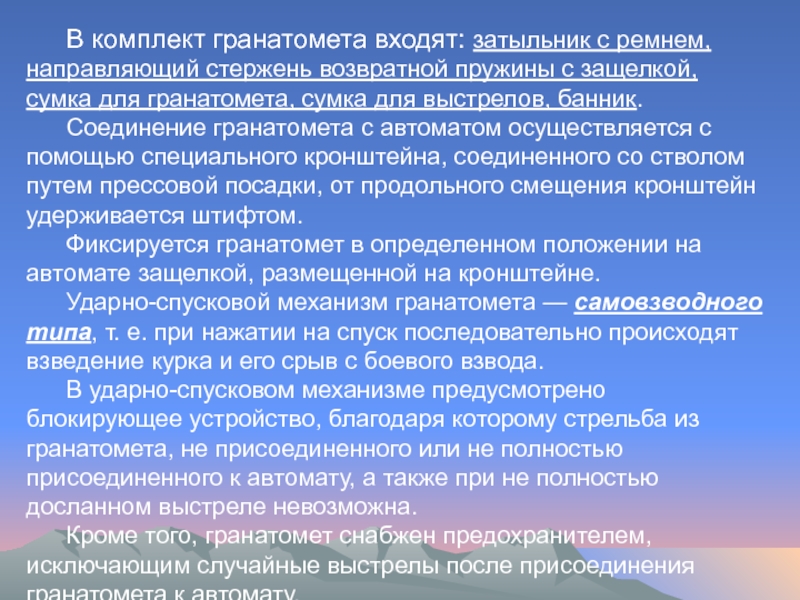

Слайд 7 В комплект гранатомета входят: затыльник с ремнем, направляющий стержень возвратной
пружины с защелкой, сумка для гранатомета, сумка для выстрелов, банник.
Соединение
гранатомета с автоматом осуществляется с помощью специального кронштейна, соединенного со стволом путем прессовой посадки, от продольного смещения кронштейн удерживается штифтом.
Фиксируется гранатомет в определенном положении на автомате защелкой, размещенной на кронштейне.
Ударно-спусковой механизм гранатомета — самовзводного типа, т. е. при нажатии на спуск последовательно происходят взведение курка и его срыв с боевого взвода.
В ударно-спусковом механизме предусмотрено блокирующее устройство, благодаря которому стрельба из гранатомета, не присоединенного или не полностью присоединенного к автомату, а также при не полностью досланном выстреле невозможна.
Кроме того, гранатомет снабжен предохранителем, исключающим случайные выстрелы после присоединения гранатомета к автомату.

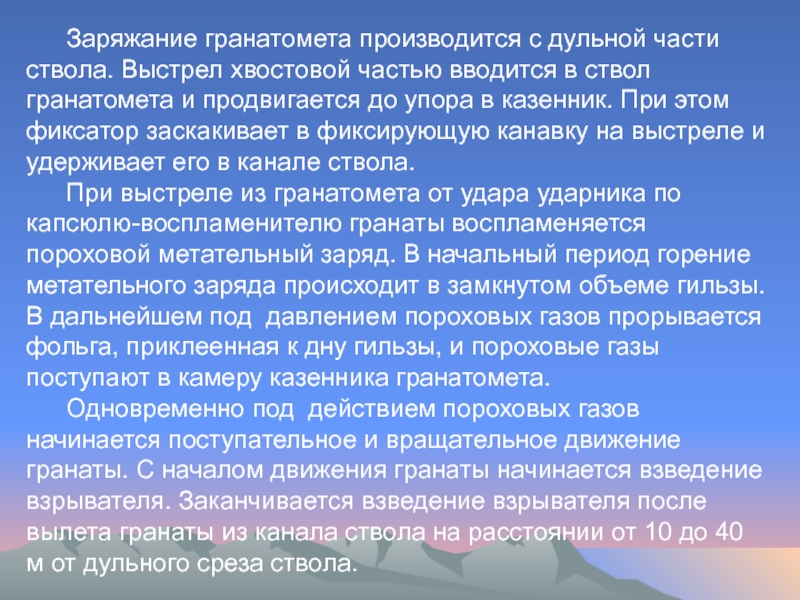

Слайд 8 Заряжание гранатомета производится с дульной части ствола. Выстрел хвостовой частью
вводится в ствол гранатомета и продвигается до упора в казенник.
При этом фиксатор заскакивает в фиксирующую канавку на выстреле и удерживает его в канале ствола.
При выстреле из гранатомета от удара ударника по капсюлю-воспламенителю гранаты воспламеняется пороховой метательный заряд. В начальный период горение метательного заряда происходит в замкнутом объеме гильзы. В дальнейшем под давлением пороховых газов прорывается фольга, приклеенная к дну гильзы, и пороховые газы поступают в камеру казенника гранатомета.
Одновременно под действием пороховых газов начинается поступательное и вращательное движение гранаты. С началом движения гранаты начинается взведение взрывателя. Заканчивается взведение взрывателя после вылета гранаты из канала ствола на расстоянии от 10 до 40 м от дульного среза ствола.
Слайд 9
При встрече с преградой срабатывает взрыватель, детонирующий узел которого подрывает
разрывной заряд ВВ, размещенный в корпусе гранаты.
В случае отказа действия
взрывателя от реакционно-инерционного механизма при встрече с преградой происходит подрыв гранаты от механизма самоликвидации взрывателя. Время самоликвидации — не менее 14 с.
Для смягчения силы отдачи, которая при стрельбе из гранатомета несколько больше, чем при стрельбе из автомата, на приклад автомата устанавливается специальный резиновый затыльник.

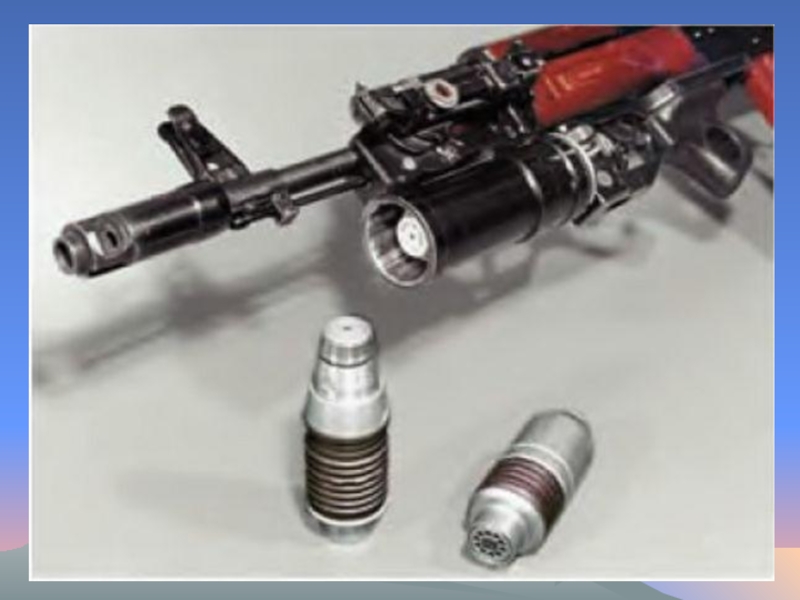

Слайд 11Устройство выстрела ВОГ-25
Выстрел ВОГ-25 по своему устройству унитарный. Он состоит
из гранаты, в головную часть корпуса которой ввинчен взрыватель, а
в дно — метательный заряд. На корпусе гранаты установлен обтекатель.
Слайд 12 Граната состоит из корпуса, дна, разрывного заряда, сетки и прокладок.
Корпус
гранаты имеет цилиндрическую форму, изготовлен из стали и предназначен для
монтажа всех частей выстрела, придания гранате поступательного и вращательного движения в канале ствола и получения осколков при разрыве гранаты. С обеих сторон корпуса нарезана внутренняя резьба для установки взрывателя и дна. Возможны варианты конструкции, когда дно соединяется с корпусом путем прессовой посадки.
Дно служит для крепления метательного заряда и фиксации гранаты в канале ствола гранатомета после заряжания.
Разрывной заряд ВВ цилиндрической формы предназначен для разрыва корпуса на осколки и придания им определенной скорости разлета. Разрывной заряд поджат в корпусе гранаты прокладками. Сетка изготовлена из картона. Она предназначена для получения организованного дробления корпуса на осколки.
Обтекатель установлен на корпусе гранаты и служит для уменьшения влияния сопротивления воздуха.
Слайд 14 Пороховой метательный заряд предназначен для сообщения гранате начальной скорости. Он
состоит из гильзы, в которой размещены пороховой заряд и капсюль-воспламенитель.
Пороховой заряд закрыт кольцом и крышкой, выполненными из алюминиевой фольги. Взрыватель ВМГ-К предназначен для подрыва разрывного заряда гранаты. Взрыватель — головной, ударно-мгновенного и инерционного действия, полупредохранительного типа, с пиротехническим дальним взведением и самоликвидацией. Взрыватель безопасен в служебном обращении, при транспортировании, стрельбе и на полете до взведения, при падении с высоты до 3 м на любое основание в любом положении. Он состоит из ударного и воспламенительного механизмов, предохранительного механизма дальнего взведения, механизма самоликвидации. Ударный механизм предназначен для передачи усилия реакции преграды и обеспечения срабатывания огневой цепи взрывателя. Он состоит из крышки, винта, колпачка, двух пластин, упирающихся в жало, поджатое пружиной, и колпачка, собранных во вкладыше.
Слайд 15 Воспламенительный механизм, обеспечивающий запуск предохранительного механизма дальнего взведения, состоит из
капсюля-воспламенител, пружины, жала, закрепленного посредством кернения во втулке.

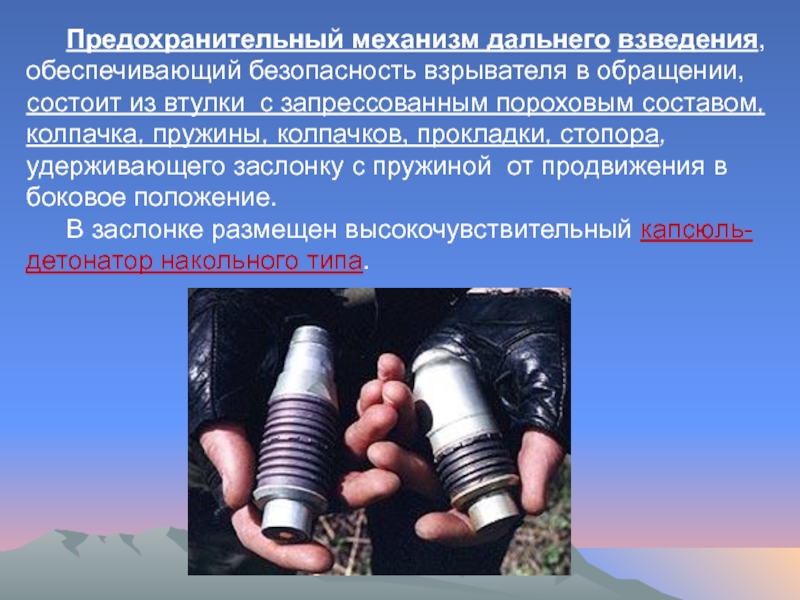

Слайд 16 Предохранительный механизм дальнего взведения, обеспечивающий безопасность взрывателя в обращении, состоит
из втулки с запрессованным пороховым составом, колпачка, пружины, колпачков, прокладки,
стопора, удерживающего заслонку с пружиной от продвижения в боковое положение.
В заслонке размещен высокочувствительный капсюль-детонатор накольного типа.
Слайд 17 Предохранительно-центробежный механизм, удерживающий заслонку от перемещения в боевое положение, состоит
из штифта, пружины и колпачка, размещенных во втулке.
Механизм самоликвидации, предназначенный
для ликвидации гранаты в случае отказа при встрече с преградой, состоит из втулки с запрессованным в ней по кольцевой дорожке пороховым составом, воспламенительным составом и передаточным пороховым составом и капсюля-детонатора, закрепленного посредством кернения во втулке.
Слайд 18
Механизмы взрывателя размещены в корпусе на прокладке и поджаты через
колпачок гайкой с прокладкой. В хвостовой части корпуса расположен капсюль-детонатор,
закрепленный гайкой.
Слайд 19 Вопрос 2
Подготовка к стрельбе
В походном положении гранатомет и затыльник носятся
в сумке на поясном ремне на левом боку, в боевом
(положении гранатомет и затыльник присоединены к автомату).
Перевод гранатомета из походного положения в боевое и из боевого в походное производится до команде командира отделения («Присоединить гранатомет», «Отсоединить гранатомет»).
Слайд 20 Для перевода гранатомета из походного положения в боевое необходимо:
взять автомат в положение «на грудь»;
расстегнуть сумку с
гранатометом; придерживая левой рукой сумку, правой рукой вынуть из нее ствол с кронштейном и прицелом и переложить его в левую руку, затем вынуть из сумки правой рукой корпус ударно-спускового механизма с казенником;
соединить ствол гранатомета с казенником и корпусом ударно-спускового механизма.
проверить положение переводчика (он должен стоять в положении ПР);
присоединить гранатомет к автомату, для чего, придерживая правой рукой автомат за пистолетную рукоятку или за шейку приклада, левой рукой приложить гранатомет кронштейном к стволу автомата снизу так, чтобы газовая камера автомата располагалась между передней и задней опорой кронштейна, и, прижимая гранатомёт к стволу автомата, продвинуть его назад до упора выступов передней опоры крон штейна в газовую камеру автомата до щелчка защелки кронштейна;

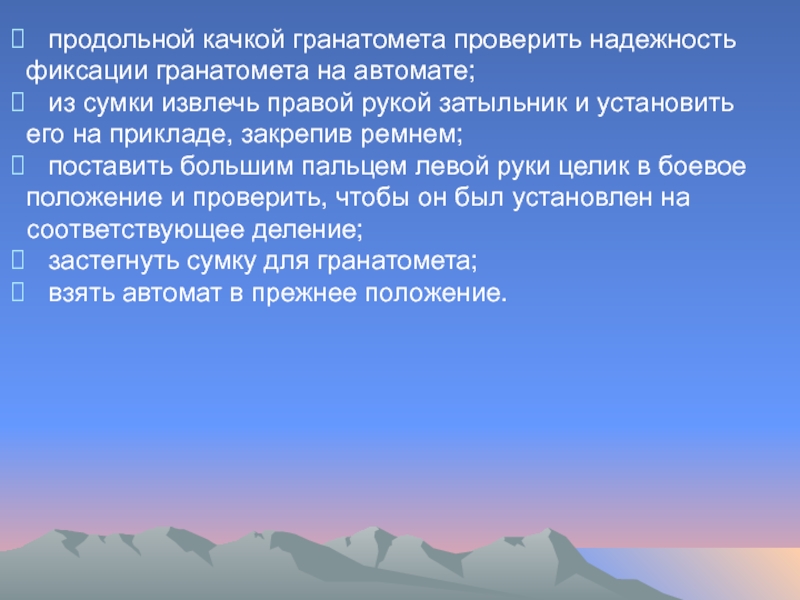

Слайд 21 продольной качкой гранатомета проверить надежность фиксации гранатомета на
автомате;
из сумки извлечь правой рукой затыльник и установить
его на прикладе, закрепив ремнем;
поставить большим пальцем левой руки целик в боевое положение и проверить, чтобы он был установлен на соответствующее деление;
застегнуть сумку для гранатомета;
взять автомат в прежнее положение.

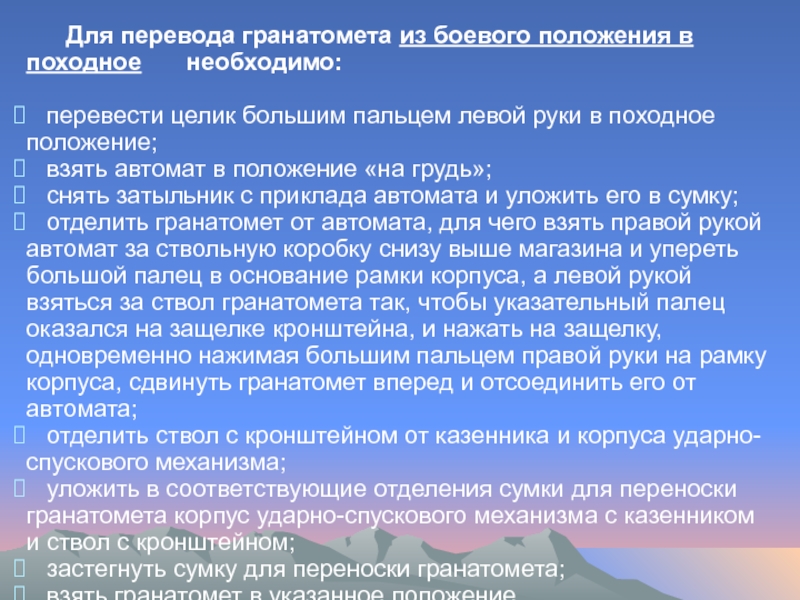

Слайд 22 Для перевода гранатомета из боевого положения в походное необходимо:
перевести целик большим пальцем левой руки в походное положение;
взять автомат в положение «на грудь»;
снять затыльник с приклада автомата и уложить его в сумку;
отделить гранатомет от автомата, для чего взять правой рукой автомат за ствольную коробку снизу выше магазина и упереть большой палец в основание рамки корпуса, а левой рукой взяться за ствол гранатомета так, чтобы указательный палец оказался на защелке кронштейна, и нажать на защелку, одновременно нажимая большим пальцем правой руки на рамку корпуса, сдвинуть гранатомет вперед и отсоединить его от автомата;
отделить ствол с кронштейном от казенника и корпуса ударно-спускового механизма;
уложить в соответствующие отделения сумки для переноски гранатомета корпус ударно-спускового механизма с казенником и ствол с кронштейном;
застегнуть сумку для переноски гранатомета;
взять гранатомет в указанное положение.

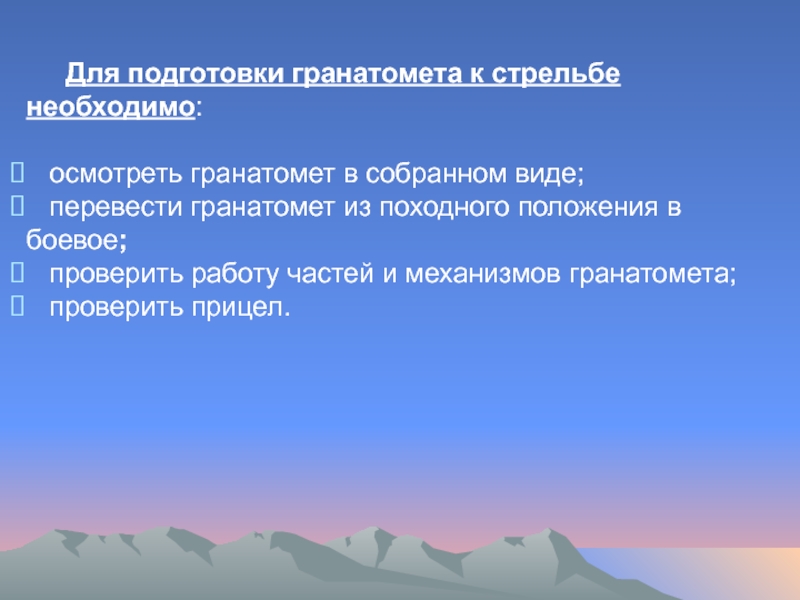

Слайд 23
Для подготовки гранатомета к стрельбе необходимо:
осмотреть гранатомет в
собранном виде;
перевести гранатомет из походного положения в боевое;
проверить работу частей и механизмов гранатомета;
проверить прицел.
Слайд 24Осмотр гранатомета в собранном виде производить в следующем порядке:
извлечь из сумки для гранатомета ствол с кронштейном, корпус
ударно-спускового механизма с казенником и затыльник с ремнем, осмотреть и убедиться в их исправности;
проверить, нет ли на наружных поверхностях частей гранатомета ржавчины, грязи, вмятин, царапин, забоин и других повреждений, которые могут вызвать нарушение нормальной работы механизмов (на деталях гранатомета трещины, видимые невооруженным глазом, не допускаются;
соединить ствол с казенником и корпусом ударно-спускового механизма и проверить надежность их соединения;
проверить исправность сумок для переноски гранатомета и боекомплекта.

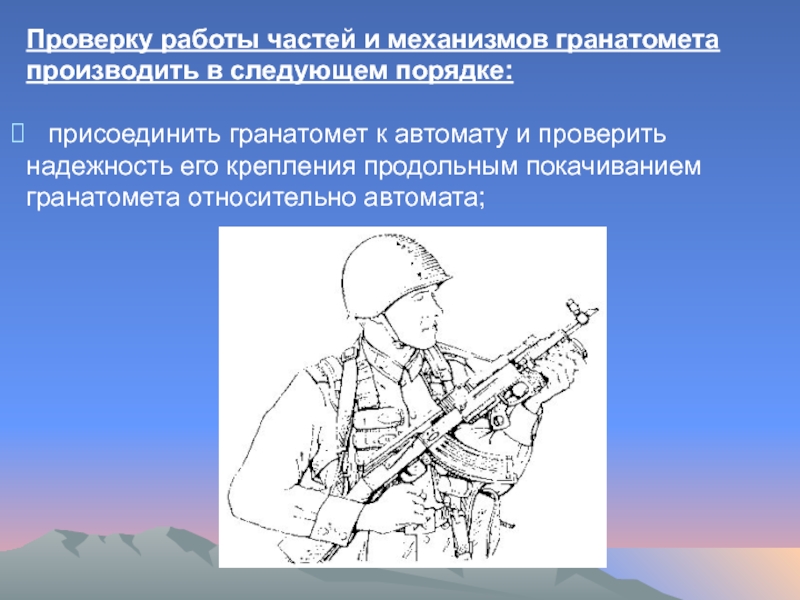

Слайд 25Проверку работы частей и механизмов гранатомета производить в следующем порядке:
присоединить гранатомет к автомату и проверить надежность его крепления
продольным покачиванием гранатомета относительно автомата;
Слайд 26 вставить учебный выстрел в ствол гранатомета и проверить,
нажимая на экстрактор, надежность фиксации выстрела в стволе, произвести эту
операцию несколько раз;
поставить переводчик в положение ОГ;
несколько раз нажать на спуск до отказа, при этом курок должен энергично ударять по казеннику, о чем свидетельствует характерный щелчок;
поставить поочередно переводчик в положение ОГ и ПР и убедиться, что он надежно фиксируется в этих положениях;
извлечь учебный выстрел из ствола;
снять гранатомет с автомата, поставить переводчик в положение ОГ и нажать на спуск при этом курок не должен взводиться (курок блокирован);
проверить состояние затыльника и надежность его фиксации при установке на приклад автомата.

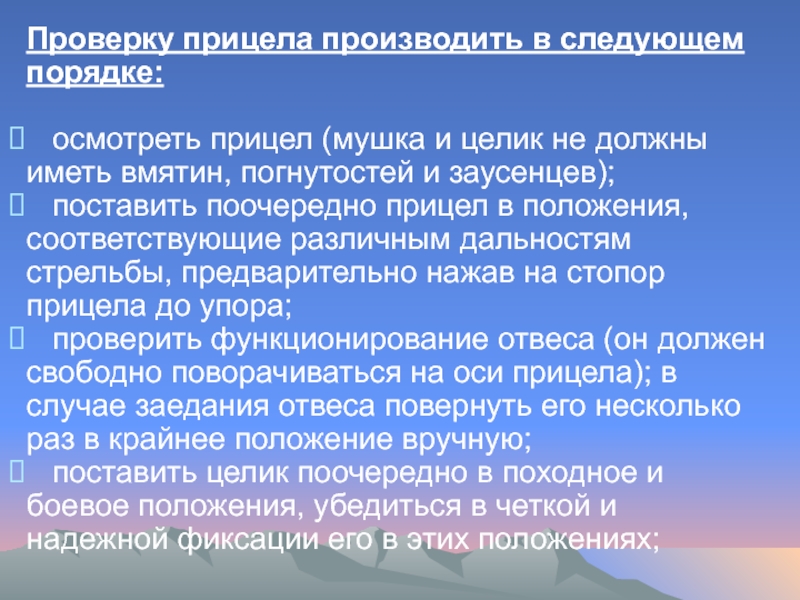

Слайд 27Проверку прицела производить в следующем порядке:
осмотреть прицел (мушка
и целик не должны иметь вмятин, погнутостей и заусенцев);
поставить поочередно прицел в положения, соответствующие различным дальностям стрельбы, предварительно нажав на стопор прицела до упора;
проверить функционирование отвеса (он должен свободно поворачиваться на оси прицела); в случае заедания отвеса повернуть его несколько раз в крайнее положение вручную;
поставить целик поочередно в походное и боевое положения, убедиться в четкой и надежной фиксации его в этих положениях;
Слайд 28Вопрос 3.
Приёмы стрельбы и меры безопасности при стрельбе.
Стрельба из
подствольного гранатомета ведется, как правило, с чередованием со стрельбой из
автомата, поэтому автоматчик, вооруженный автоматом с подствольным гранатометом, всегда должен быть готов к ведению огня, как из гранатомета, так и из автомата.
Стрельба из гранатомета ведется прямой наводкой (настильной и навесной траекториями) и полупрямой наводкой (навесной траекторией). При прямой наводке прицеливание осуществляется непосредственно по цели или по точке в районе цели, при стрельбе полупрямой наводкой наведение гранатомета в цель по направлению производится по цели, а требуемый угол возвышения стволу гранатомета придается по отвесу.
Слайд 29 В зависимости от боевой обстановки, полученной задачи, характера цели, дальности
до нее, характера местности, автоматчик может вести стрельбу из гранатомета
из различных положений:
на дальность 100 м — лежа и лежа с упора;
на дальность 100—150 м — с колена с плеча и стоя с плеча;
на дальность 200—400 м — с колена из-под руки, сидя из-под руки и стоя из-под руки;
при полупрямой наводке — с колена или сидя при упоре приклада автомата в грунт.

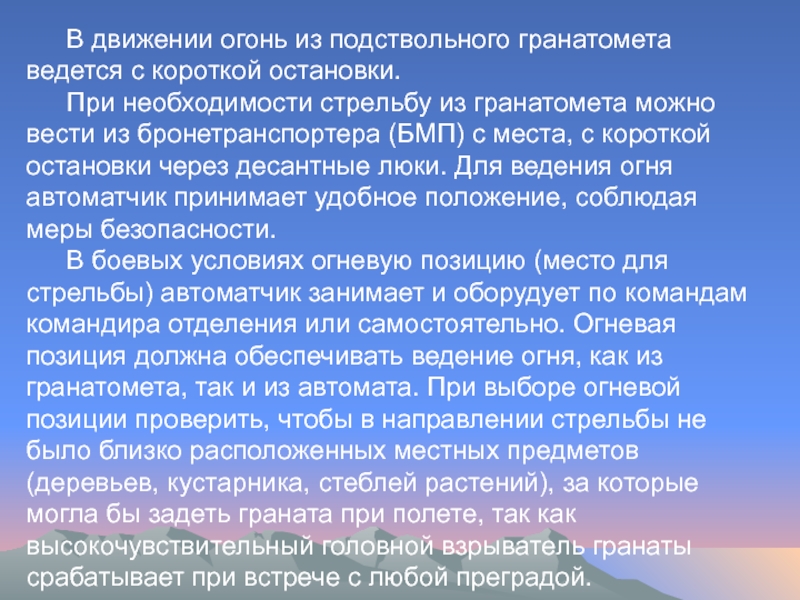

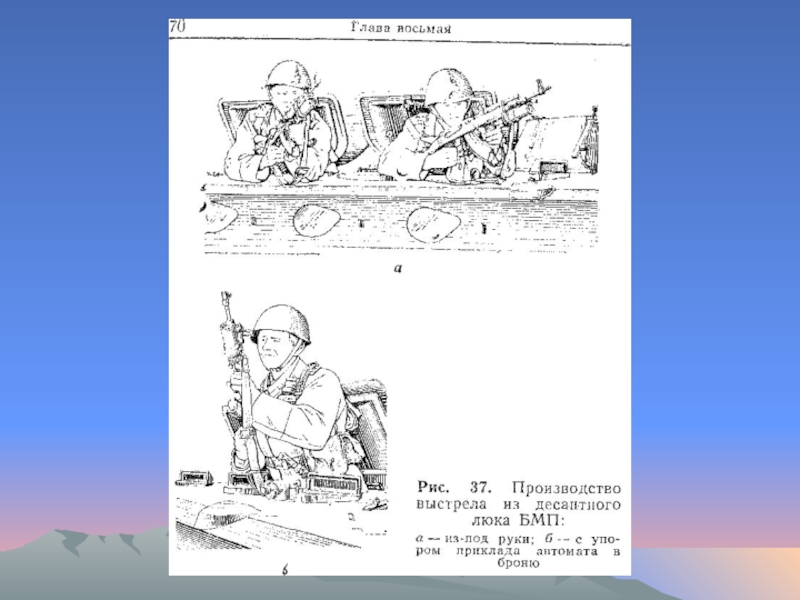

Слайд 30 В движении огонь из подствольного гранатомета ведется с короткой остановки.
При
необходимости стрельбу из гранатомета можно вести из бронетранспортера (БМП) с
места, с короткой остановки через десантные люки. Для ведения огня автоматчик принимает удобное положение, соблюдая меры безопасности.
В боевых условиях огневую позицию (место для стрельбы) автоматчик занимает и оборудует по командам командира отделения или самостоятельно. Огневая позиция должна обеспечивать ведение огня, как из гранатомета, так и из автомата. При выборе огневой позиции проверить, чтобы в направлении стрельбы не было близко расположенных местных предметов (деревьев, кустарника, стеблей растений), за которые могла бы задеть граната при полете, так как высокочувствительный головной взрыватель гранаты срабатывает при встрече с любой преградой.

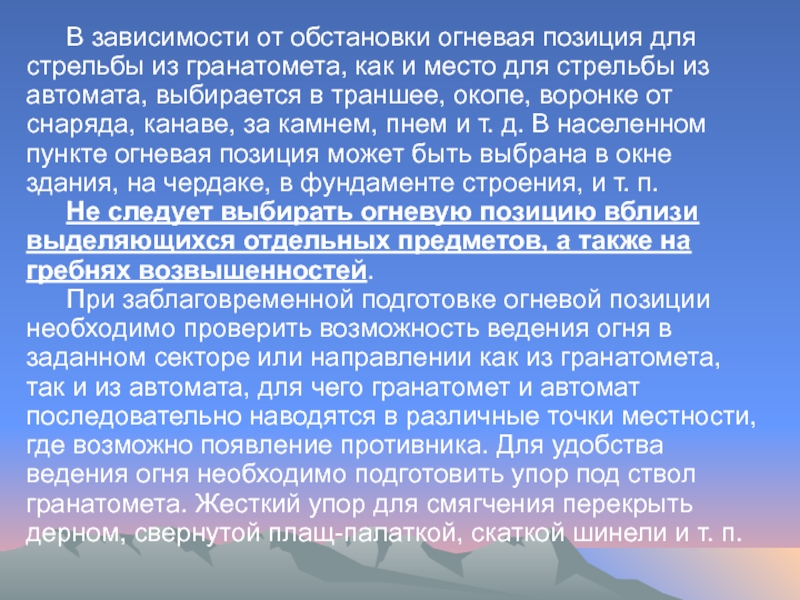

Слайд 32 В зависимости от обстановки огневая позиция для стрельбы из гранатомета,
как и место для стрельбы из автомата, выбирается в траншее,
окопе, воронке от снаряда, канаве, за камнем, пнем и т. д. В населенном пункте огневая позиция может быть выбрана в окне здания, на чердаке, в фундаменте строения, и т. п.
Не следует выбирать огневую позицию вблизи выделяющихся отдельных предметов, а также на гребнях возвышенностей.
При заблаговременной подготовке огневой позиции необходимо проверить возможность ведения огня в заданном секторе или направлении как из гранатомета, так и из автомата, для чего гранатомет и автомат последовательно наводятся в различные точки местности, где возможно появление противника. Для удобства ведения огня необходимо подготовить упор под ствол гранатомета. Жесткий упор для смягчения перекрыть дерном, свернутой плащ-палаткой, скаткой шинели и т. п.

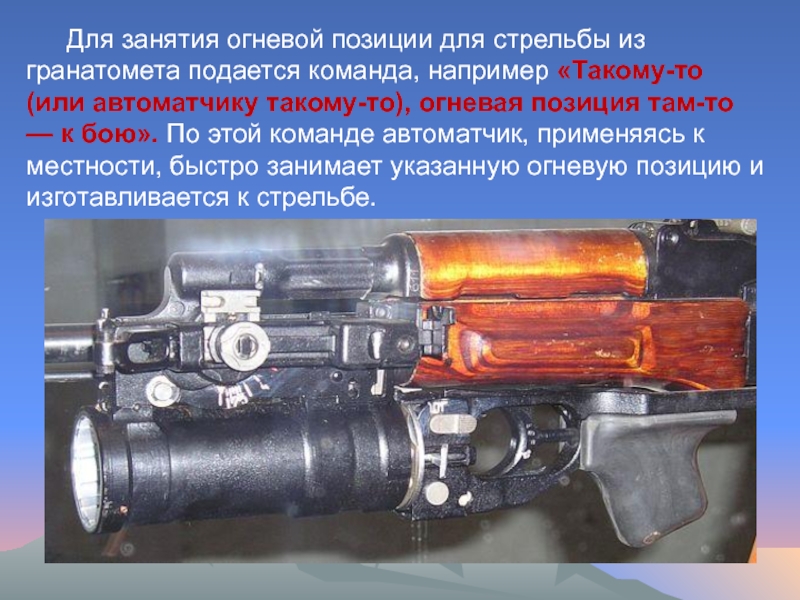

Слайд 33 Для занятия огневой позиции для стрельбы из гранатомета подается команда,
например «Такому-то (или автоматчику такому-то), огневая позиция там-то — к
бою». По этой команде автоматчик, применяясь к местности, быстро занимает указанную огневую позицию и изготавливается к стрельбе.
Слайд 34 Для смены огневой позиции подается команда, например «Такому-то (или автоматчику
такому-то) —вперед». По этой команде автоматчик намечает путь выдвижения на
новую огневую позицию, укрытые места для остановок и способ передвижения, если он не был указан в команде. Перед началом передвижения автомат и гранатомет ставят на предохранители. В зависимости от обстановки и характера местности автоматчик в бою передвигается бегом, ускоренным шагом и перебежками или переползанием. При движении бегом, ускоренным шагом и при перебежках автомат с присоединенным гранатометом удерживается одной или двумя руками, как удобнее.
При переползании автомат с присоединенным гранатометом удерживается правой рукой за ремень у верхней антабки.

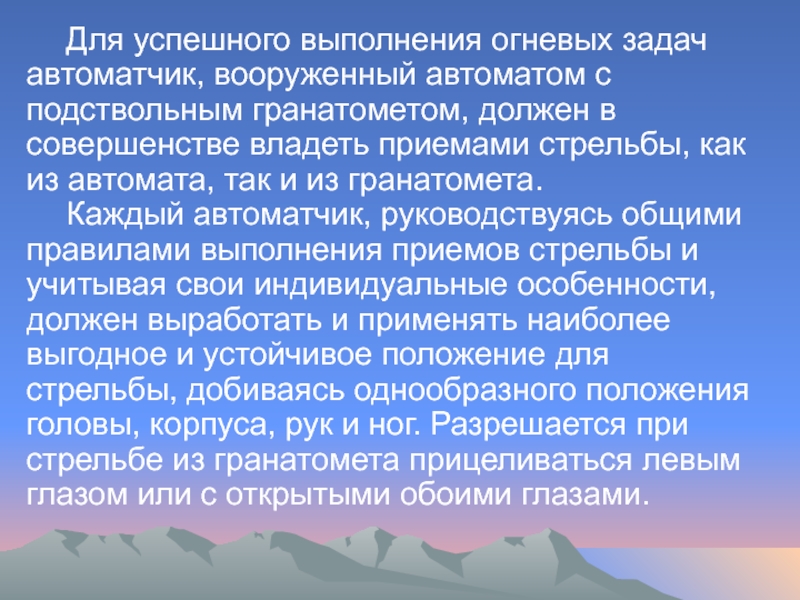

Слайд 35 Для успешного выполнения огневых задач автоматчик, вооруженный автоматом с подствольным
гранатометом, должен в совершенстве владеть приемами стрельбы, как из автомата,
так и из гранатомета.
Каждый автоматчик, руководствуясь общими правилами выполнения приемов стрельбы и учитывая свои индивидуальные особенности, должен выработать и применять наиболее выгодное и устойчивое положение для стрельбы, добиваясь однообразного положения головы, корпуса, рук и ног. Разрешается при стрельбе из гранатомета прицеливаться левым глазом или с открытыми обоими глазами.

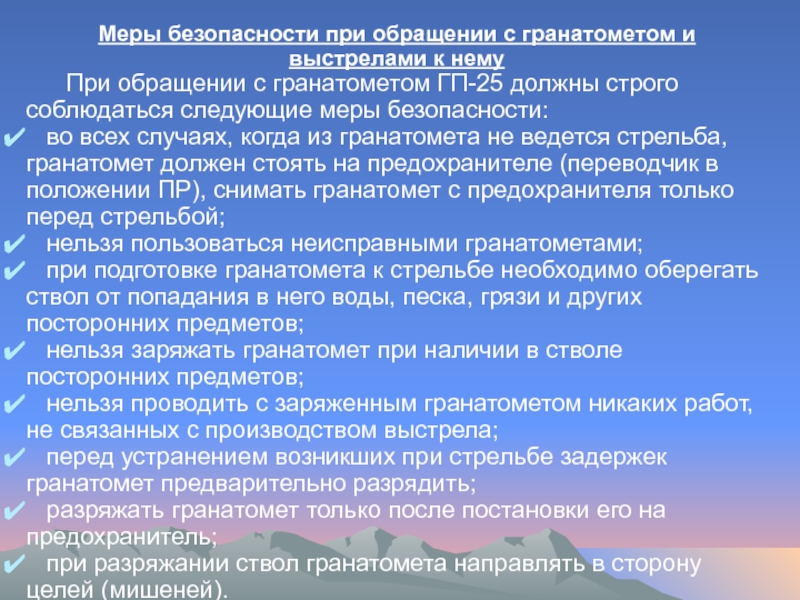

Слайд 37Меры безопасности при обращении с гранатометом и выстрелами к нему
При
обращении с гранатометом ГП-25 должны строго соблюдаться следующие меры безопасности:
во всех случаях, когда из гранатомета не ведется стрельба, гранатомет должен стоять на предохранителе (переводчик в положении ПР), снимать гранатомет с предохранителя только перед стрельбой;
нельзя пользоваться неисправными гранатометами;
при подготовке гранатомета к стрельбе необходимо оберегать ствол от попадания в него воды, песка, грязи и других посторонних предметов;
нельзя заряжать гранатомет при наличии в стволе посторонних предметов;
нельзя проводить с заряженным гранатометом никаких работ, не связанных с производством выстрела;
перед устранением возникших при стрельбе задержек гранатомет предварительно разрядить;
разряжать гранатомет только после постановки его на предохранитель;
при разряжании ствол гранатомета направлять в сторону целей (мишеней).
Слайд 38 Категорически запрещается:
стрельба из гранатомета, если на автомат не
поставлены находящиеся в комплекте гранатомета направляющий стержень возвратной пружины с
защелкой и затыльник с ремнем;
стрельба из гранатомета при углах возвышения более 80°;
стрельба из гранатомета при сложенном прикладе автоматов АКМС и А КС 74;
стрельба из гранатомета с присоединенным к автомату штыком (для автоматов АК74 и АКС74).
При стрельбе из гранатомета необходимо помнить, что взрыватель гранаты взводится на расстоянии от 10 до 40 м от дульного среза ствола гранатомета, поэтому на этом расстоянии не должно быть препятствий, при встрече с которыми может сработать взрыватель.

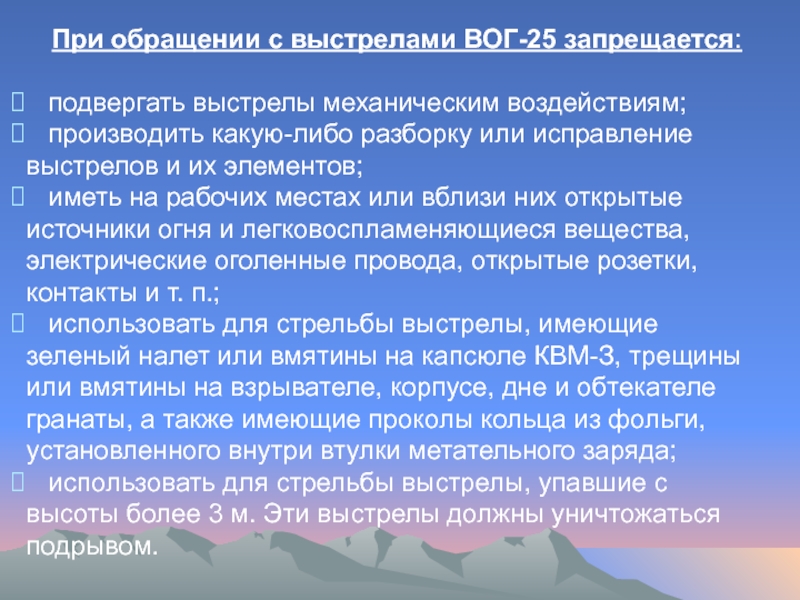

Слайд 39При обращении с выстрелами ВОГ-25 запрещается:
подвергать выстрелы механическим
воздействиям;
производить какую-либо разборку или исправление выстрелов и их
элементов;
иметь на рабочих местах или вблизи них открытые источники огня и легковоспламеняющиеся вещества, электрические оголенные провода, открытые розетки, контакты и т. п.;
использовать для стрельбы выстрелы, имеющие зеленый налет или вмятины на капсюле КВМ-З, трещины или вмятины на взрывателе, корпусе, дне и обтекателе гранаты, а также имеющие проколы кольца из фольги, установленного внутри втулки метательного заряда;
использовать для стрельбы выстрелы, упавшие с высоты более 3 м. Эти выстрелы должны уничтожаться подрывом.
Слайд 41 Категорически запрещается трогать неразорвавшиеся после стрельбы гранаты. Указанные гранаты подлежат
уничтожению на месте их падения с соблюдением соответствующих мер предосторожности.
При
стрельбе в зимних условиях и наличии глубокого снежного покрова, не позволяющего определить место падения неразорвавшихся гранат, разрешается их не разыскивать, а подорвать сразу же после стаивания снега. В этих случаях сразу после окончания стрельбы установить сплошное ограждение вокруг мест падения гранат и выставить таблички с надписями, запрещающими движение в огражденной зоне.
В случае осечки повторно нажать на спуск, при повторной осечке, выждав 1 мин, извлечь выстрел из ствола и осмотреть его; при обнаружении каких-либо повреждений капсюля выстрел для стрельбы не использовать, а сдать на склад, такой выстрел подлежит уничтожению.
Слайд 42 Вопрос 4.
Порядок неполной разборки и сборки ГП-25.
Разборка гранатомета может быть
неполная и полная. Неполная разборка производится при текущем обслуживании (для
осмотра, чистки и смазывания гранатомета). Полная разборка производится при техническом обслуживании, для чистки в случаях сильного загрязнения гранатомета,
нахождения его под дождем или в снегу и при ремонте.
Разборку и сборку гранатомета производить на столе или чистой подстилке (брезент, фанера); детали и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну деталь на другую, не допускать ударов о твердые предметы или одной детали о другую, не применять при разборке и сборке излишних усилий. Перед сборкой все детали, подлежащие смазыванию, тщательно осмотреть и смазать тонким слоем смазки.
Слайд 44Порядок неполной разборки гранатомета.

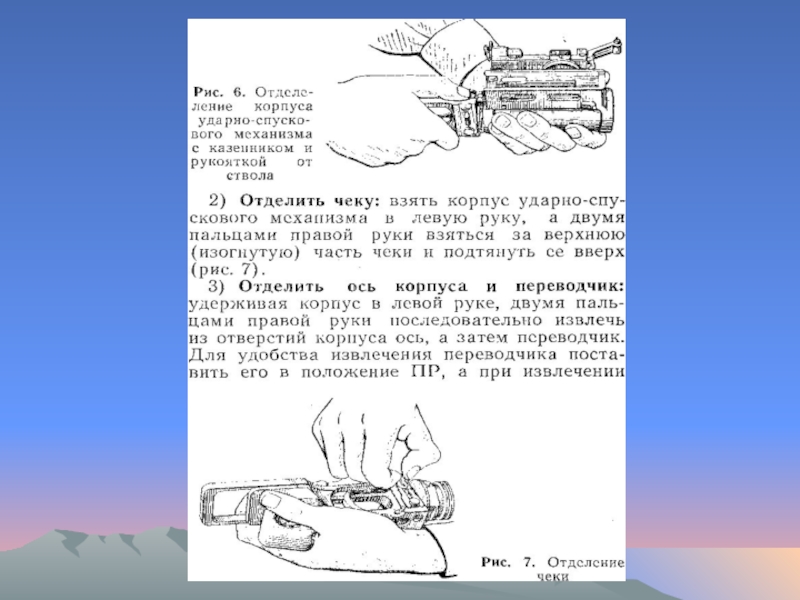

Отделить корпус ударно-спускового механизма с казенником и
рукояткой от ствола:
взяться левой рукой за ствол гранатомета, а
правой — за корпус ударно-спускового механизма и, нажимая большим пальцем правой руки на замыкатель, повернуть ствол с кронштейном относительно корпуса ударно-спускового механизма на 60° в любую сторону, после чего разъединить их.
Слайд 46

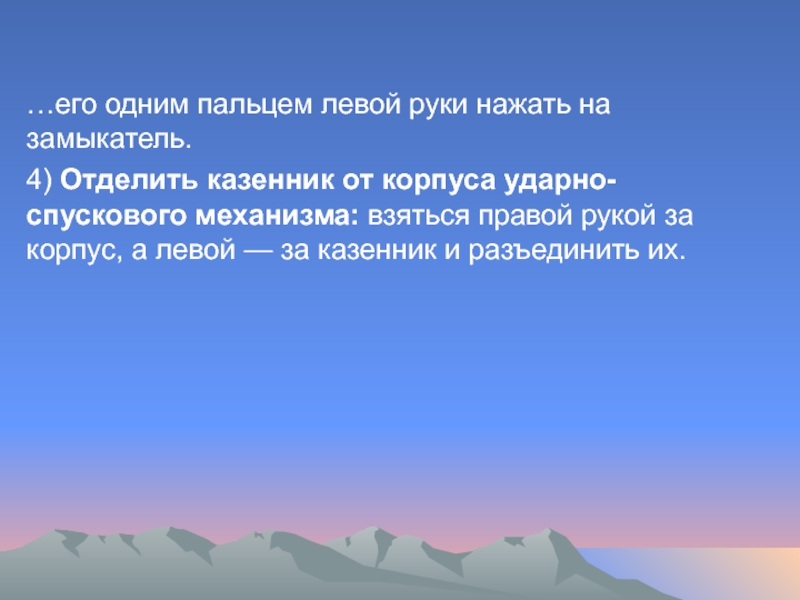

…его одним пальцем левой руки нажать на замыкатель.
4) Отделить
казенник от корпуса ударно-спускового механизма: взяться правой рукой за корпус,
а левой — за казенник и разъединить их.
Слайд 47 Порядок сборки гранатомета после неполной разборки.
Присоединить казенник к
корпусу ударно-спускового механизма: взять в левую руку казенник, а в
правую — корпус ударно-спускового механизма и соединить их так, чтобы ударник вошел в центральное отверстие казенника и совместились отверстия для оси корпуса и переводчика.
Вставить ось корпуса и переводчик в свои отверстия: удерживая в левой руке корпус ударно-спускового механизма, правой рукой последовательно вставить в свои отверстия ось корпуса, а затем переводчик; вставляя переводчик, нажать пальцем левой руки на замыкатель.
Присоединить чеку: удерживая корпус ударно-спускового механизма в левой руке, правой рукой поставить на место чеку так, чтобы ее концы вошли в цилиндрические пазы переводчика и оси корпуса, а пружинящий язычок своим изогнутым концом вошел в крестовидное углубление на торце переводчика.
Присоединить ствол к корпусу ударно-спускового механизма: взять в левую руку ствол, а в правую — корпус ударно-спускового механизма с казенником и вставить казенник в ствол до упора так, чтобы сухарные выступы казенника вошли в соответствующие вырезы па торце ствола, после этого повернуть казенник относительно ствола до западания замыкателя в соответствующий паз на стволе.
Поставить переводчик в положение ПР: перевести рычаг переводчика в вертикальное положение.
