ТЕМА ЛЕКЦИИ: “ РЕНТГЕНСЕМИОТИКА ЗАБОЛЕВАНИЙ ЛЁГКИХ И СРЕДОСТЕНИЯ ”
Содержание
- 1. ТЕМА ЛЕКЦИИ: “ РЕНТГЕНСЕМИОТИКА ЗАБОЛЕВАНИЙ ЛЁГКИХ И СРЕДОСТЕНИЯ ”
- 2. СЕМИОТИКА - ВЫДЕЛЕНИЕ ПАТОЛОГИЧЕСКОГО ОЧАГА И
- 3. ОБЗОРНАЯ РЕНТГЕНОГРАФИЯ ОРГАНОВ ГРУДНОЙ ПОЛОСТИ Н О Р М А

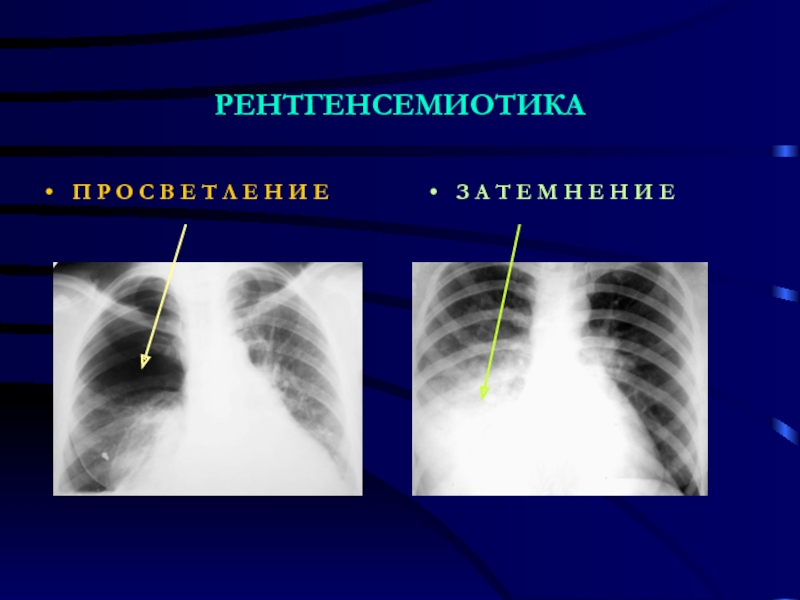

- 4. РЕНТГЕНСЕМИОТИКАП Р О С В Е Т
- 5. С Е М И О Т И
- 6. КОМПЬЮТЕРНАЯ ТОМОГРАФИЯВРАЩАТЕЛЬНО ДВИЖУЩАЯСЯ РЕНТГЕНОВСКАЯ ТРУБКА
- 7. КОМПЬЮТЕРНАЯ ТОМОГРАФИЯ ОРГАНОВ ГРУДНОЙ ПОЛОСТИГИПОДЕНСИВНЫЙ ОЧАГГИПЕРДЕНСИВНЫЙ ОЧАГ
- 8. Ведущим рентгенологическим синдромом принято считать выявленную теневую
- 9. ВЕДУЩИЕ СИНДРОМЫ1. Тотальное затемнение (однородное,
- 10. Морфологическим субстратом принято считать патологический
- 11. СИНДРОМ – ТОТАЛЬНОЕ ЗАТЕМНЕНИЕ (можно сказать
- 12. ПОЛОЖЕНИЕ ОРГАНОВ СРЕДОСТЕНИЯНе смещены ( пневмония –
- 13. ВЕДУЩИЙ СИНДРОМ - ОБШИРНОЕ ЗАТЕМНЕНИЕ

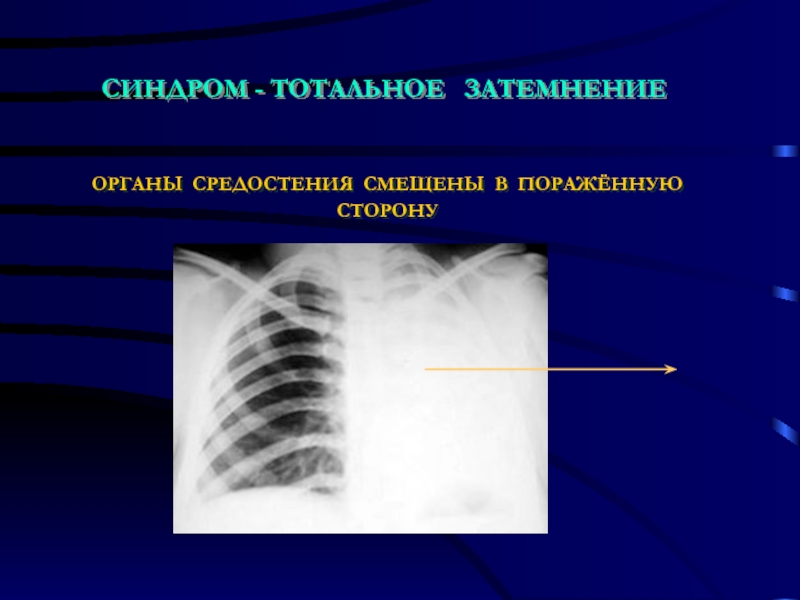

- 14. СИНДРОМ - ТОТАЛЬНОЕ ЗАТЕМНЕНИЕОРГАНЫ СРЕДОСТЕНИЯ СМЕЩЕНЫ В ПОРАЖЁННУЮ СТОРОНУ
- 15. Синдром "ограниченное затемнение" может включать патологические процессы, что и синдром "обширное затемнение"

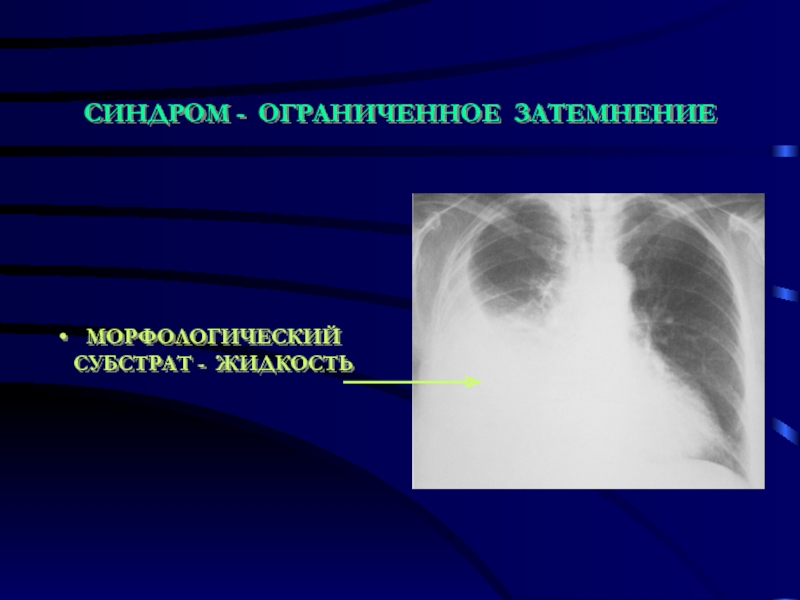

- 16. СИНДРОМ - ОГРАНИЧЕННОЕ ЗАТЕМНЕНИЕМОРФОЛОГИЧЕСКИЙ СУБСТРАТ - ЖИДКОСТЬ
- 17. ОГРАНИЧЕННЫЙ ГИПЕРДЕНСИВНЫЙ ОЧАГ НА КТЭКССУДАТИВНЫЙ ПЛЕВРИТ ( ЖИДКОСТЬ)

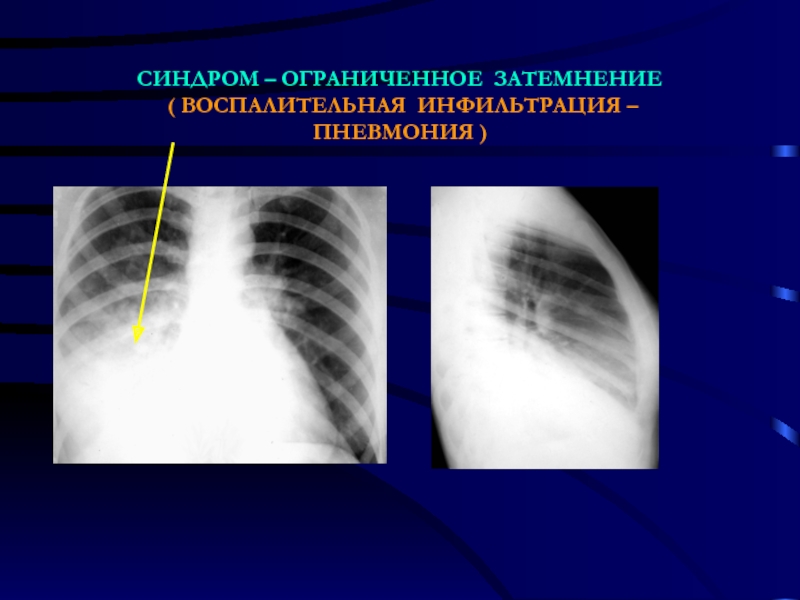

- 18. СИНДРОМ – ОГРАНИЧЕННОЕ ЗАТЕМНЕНИЕ ( ВОСПАЛИТЕЛЬНАЯ ИНФИЛЬТРАЦИЯ – ПНЕВМОНИЯ )

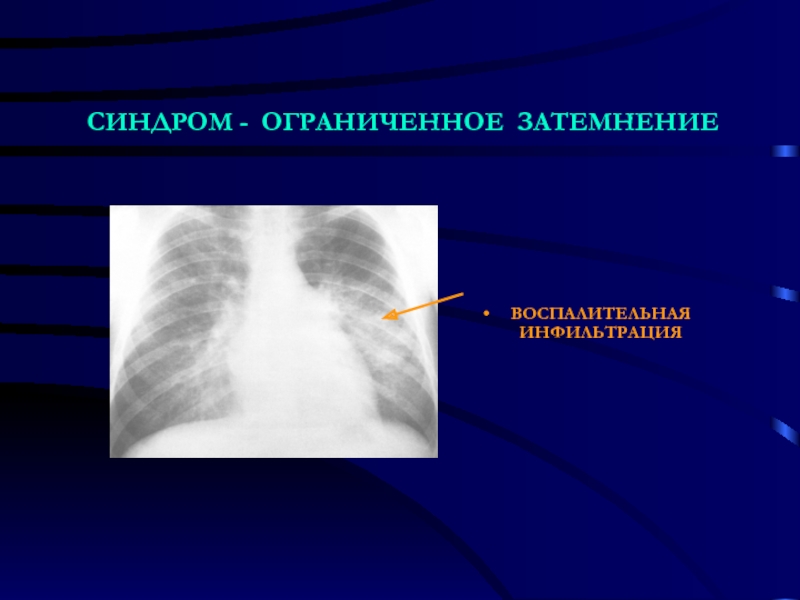

- 19. СИНДРОМ - ОГРАНИЧЕННОЕ ЗАТЕМНЕНИЕВОСПАЛИТЕЛЬНАЯ ИНФИЛЬТРАЦИЯ
- 20. ОБШИРНОЕ ПРОСВЕТЛЕНИЕПРИЧИНЫ:1. П Н Е В М
- 21. О Б Ш И Р Н О

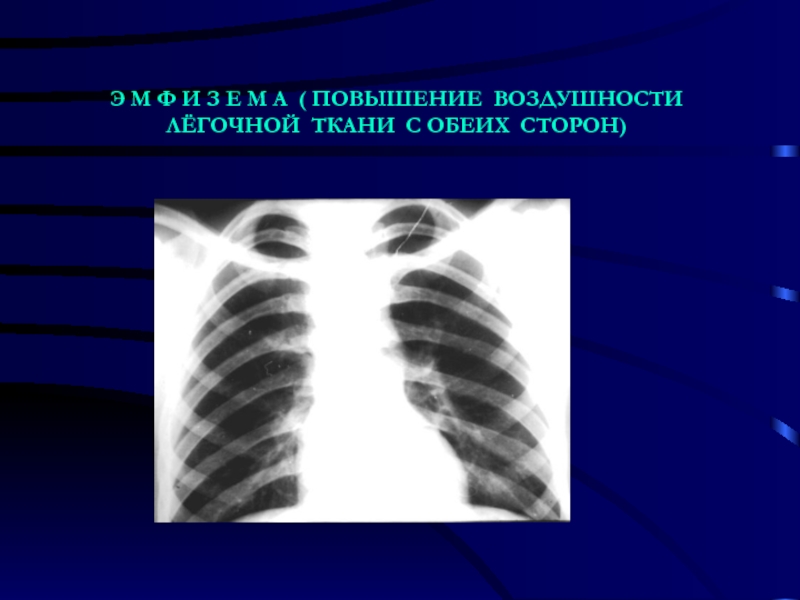

- 22. Э М Ф И З Е М

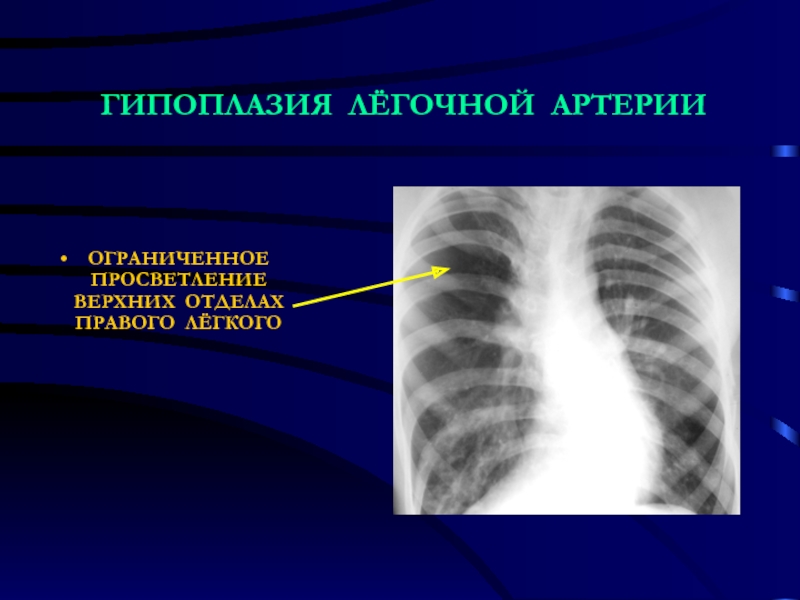

- 23. ГИПОПЛАЗИЯ ЛЁГОЧНОЙ АРТЕРИИОГРАНИЧЕННОЕ ПРОСВЕТЛЕНИЕ ВЕРХНИХ ОТДЕЛАХ ПРАВОГО ЛЁГКОГО
- 24. СИНДРОМ - КРУГЛАЯ ТЕНЬПРИЧИНЫ Опухоль доброкачественнаяОпухоль злокачественная
- 25. К Р У Г Л А Я
- 26. КРУГЛАЯ ТЕНЬКруглая тень с неровными ,

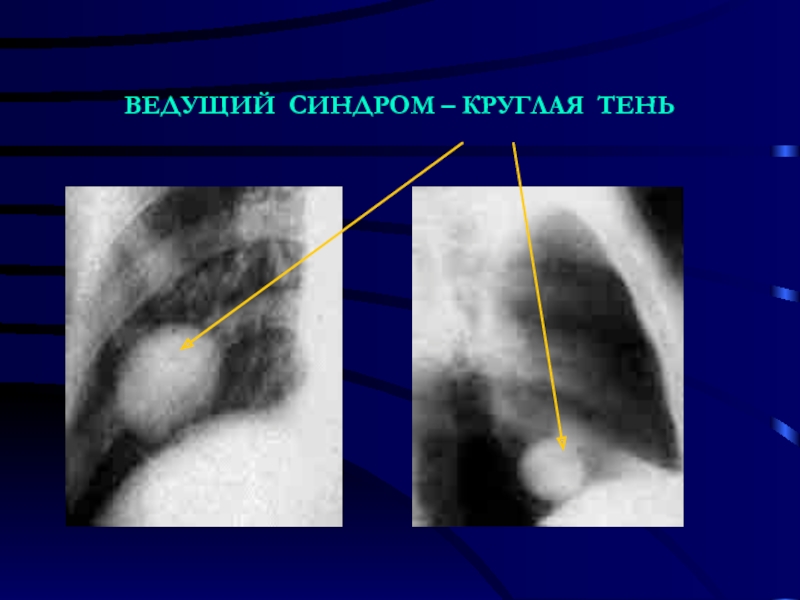

- 27. ВЕДУЩИЙ СИНДРОМ – КРУГЛАЯ ТЕНЬ
- 28. КОЛЬЦЕВИДНАЯ ТЕНЬП Р И Ч И Н Ы:КИСТА С ВОЗДУХОМДРЕНИРУЮЩИЙСЯ АБСЦЕССТУБЕРКУЛЁЗНАЯ КАВЕРНАЗЛОКАЧЕСТВЕННАЯ ОПУХОЛЬ С РАСПАДОМ
- 29. К О Л Ь Ц Е В
- 30. СИНДРОМ - КОЛЬЦЕВИДНАЯ ТЕНЬ ( ДРЕНИРУЮЩИЙСЯ АБСЦЕСС )
- 31. ВЕДУЩИЙ СИНДРОМ - К О Л Ь
- 32. СИНДРОМ – Д И С С Е
- 33. СИНДРОМ - ДИССЕМИНАЦИЯНА РЕНТГЕНОГРАММЕ ВЫЯВЛЯЮТСЯ МНОЖЕСТВЕННЫЕ,
- 34. СИНДРОМ – ДИССЕМИНАЦИЯ (очаговый туберкулёз)
- 35. ЛЁГОЧНЫЙ РИСУНОК В НОРМЕлинейный, разветвляется от
- 36. Ослабление (уменьшение количества сосудов, или их
- 37. Линейное : если калибр и количество сосудов
- 38. ЛОКАЛЬНОЕ УСИЛЕНИЕ ЛЁГОЧНОГО РИСУНКА
- 39. Слайд 39
- 40. без сохранения структуры с нечеткими контурамивоспалительная или
- 41. СПАСИБО ЗА ВНИМАНИЕ!!!
- 42. Скачать презентанцию
СЕМИОТИКА - ВЫДЕЛЕНИЕ ПАТОЛОГИЧЕСКОГО ОЧАГА И ЕГО ХАРАКТЕРИСТИКА ХАРАКТЕР ТЕНЕОБРАЗОВАНИЯ; КОЛИЧЕСТВО ОЧАГОВ ПОРАЖЕНИЯ; ЛОКАЛИЗАЦИЯ; ФОРМА; РАЗМЕРЫ; СТРУКТУРА; КОНТУРЫ; ВЗАИМОСВЯЗЬ С ДРУГИМИ ОРГАНАМИ ИЛИ ТКАНЯМИ
Слайды и текст этой презентации
Слайд 2СЕМИОТИКА - ВЫДЕЛЕНИЕ ПАТОЛОГИЧЕСКОГО ОЧАГА И ЕГО ХАРАКТЕРИСТИКА
ХАРАКТЕР
ТЕНЕОБРАЗОВАНИЯ; КОЛИЧЕСТВО ОЧАГОВ ПОРАЖЕНИЯ; ЛОКАЛИЗАЦИЯ; ФОРМА; РАЗМЕРЫ; СТРУКТУРА; КОНТУРЫ; ВЗАИМОСВЯЗЬ
С ДРУГИМИ ОРГАНАМИ ИЛИ ТКАНЯМИ

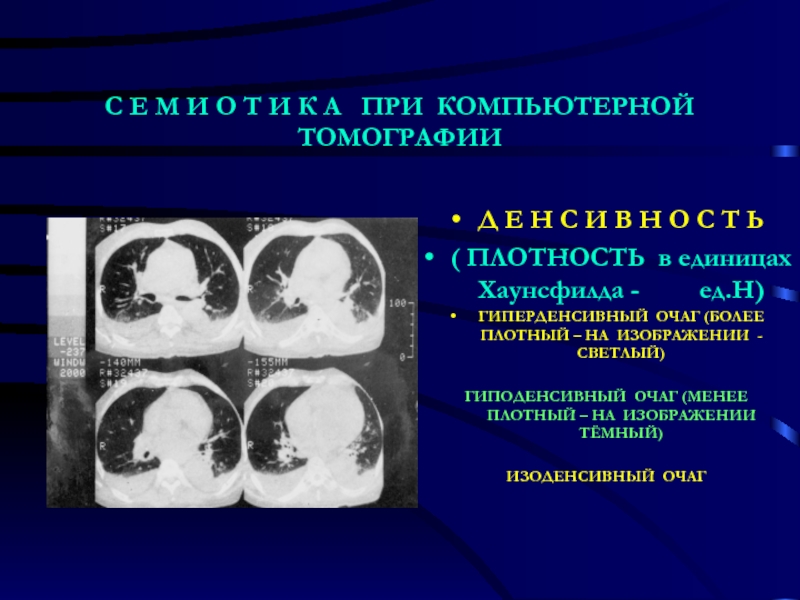

Слайд 5С Е М И О Т И К А
ПРИ КОМПЬЮТЕРНОЙ ТОМОГРАФИИ
Д Е Н С И В Н О
С Т Ь ( ПЛОТНОСТЬ в единицах Хаунсфилда - ед.Н)
ГИПЕРДЕНСИВНЫЙ ОЧАГ (БОЛЕЕ ПЛОТНЫЙ – НА ИЗОБРАЖЕНИИ -СВЕТЛЫЙ)
ГИПОДЕНСИВНЫЙ ОЧАГ (МЕНЕЕ ПЛОТНЫЙ – НА ИЗОБРАЖЕНИИ ТЁМНЫЙ)
ИЗОДЕНСИВНЫЙ ОЧАГ

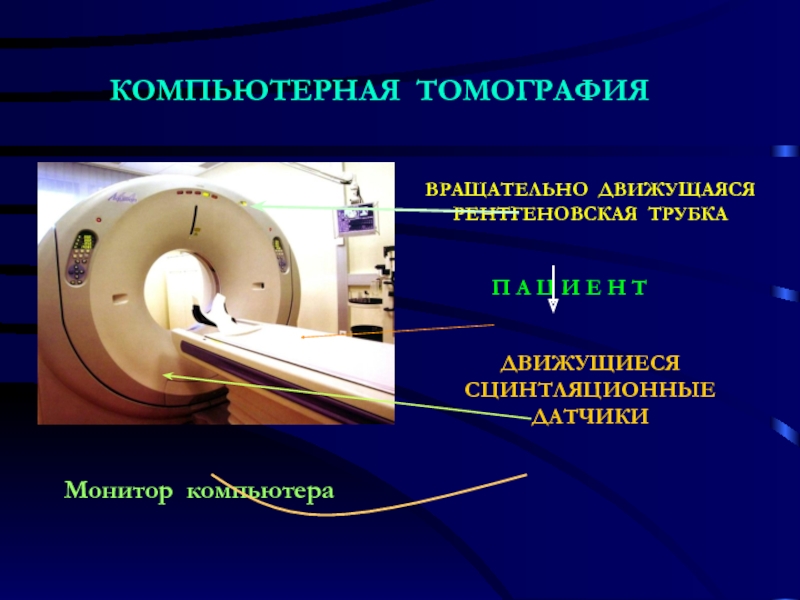

Слайд 6КОМПЬЮТЕРНАЯ ТОМОГРАФИЯ
ВРАЩАТЕЛЬНО ДВИЖУЩАЯСЯ РЕНТГЕНОВСКАЯ ТРУБКА
П А Ц И Е Н Т
ДВИЖУЩИЕСЯ СЦИНТЛЯЦИОННЫЕ
ДАТЧИКИМонитор компьютера

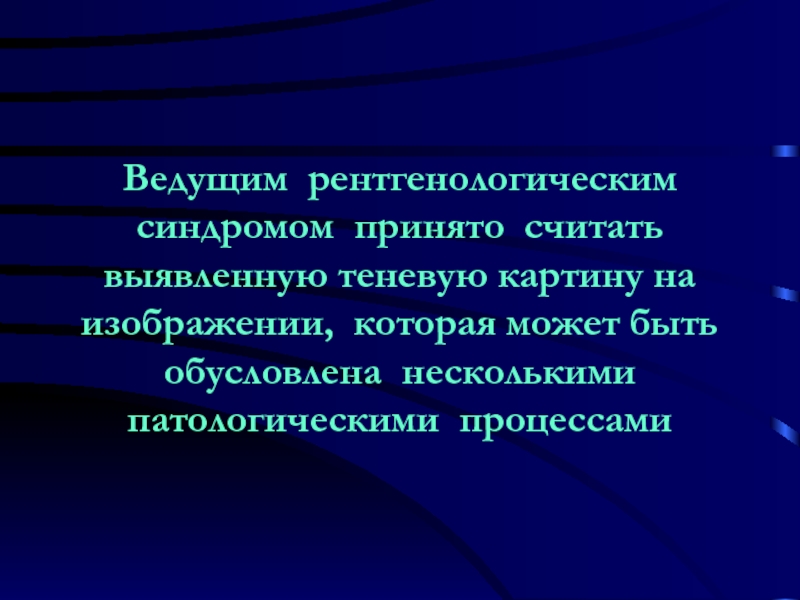

Слайд 8Ведущим рентгенологическим синдромом принято считать выявленную теневую картину на изображении,
которая может быть обусловлена несколькими патологическими процессами

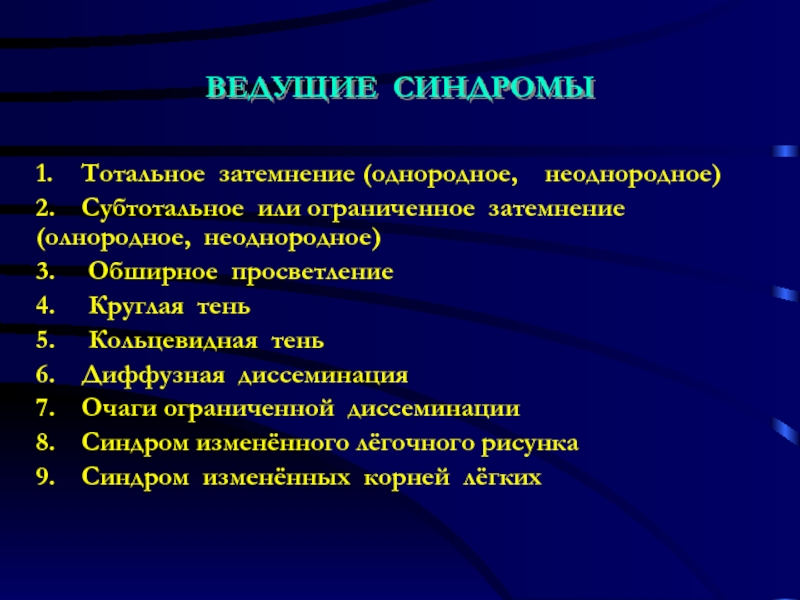

Слайд 9ВЕДУЩИЕ СИНДРОМЫ
1. Тотальное затемнение (однородное, неоднородное)
2.
Субтотальное или ограниченное затемнение (олнородное, неоднородное)
3. Обширное просветление
4.
Круглая тень5. Кольцевидная тень
6. Диффузная диссеминация
7. Очаги ограниченной диссеминации
8. Синдром изменённого лёгочного рисунка
9. Синдром изменённых корней лёгких
Слайд 10Морфологическим субстратом принято считать патологический процесс, обуславливающий выявленную теневую
картину
(или выявленный ведущий синдром)

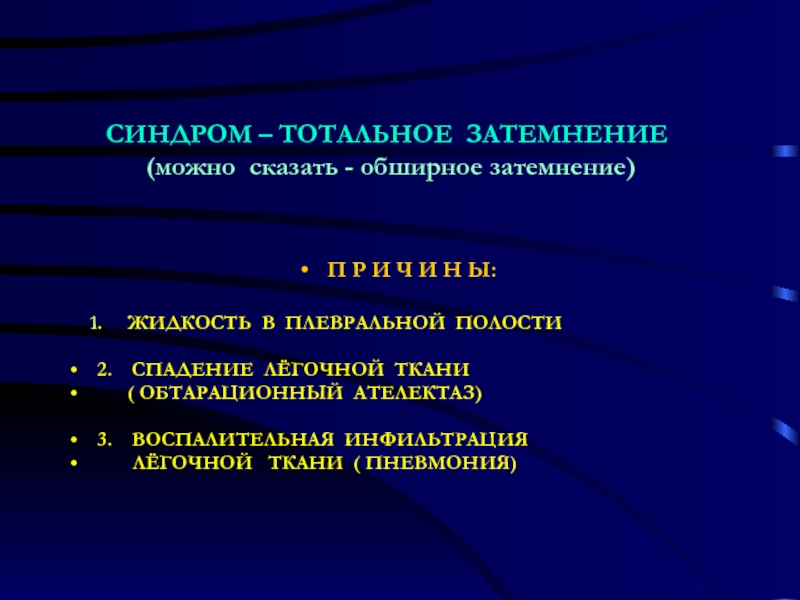

Слайд 11СИНДРОМ – ТОТАЛЬНОЕ ЗАТЕМНЕНИЕ
(можно сказать - обширное затемнение)
П Р
И Ч И Н Ы:
1. ЖИДКОСТЬ
В ПЛЕВРАЛЬНОЙ ПОЛОСТИ 2. СПАДЕНИЕ ЛЁГОЧНОЙ ТКАНИ
( ОБТАРАЦИОННЫЙ АТЕЛЕКТАЗ)
3. ВОСПАЛИТЕЛЬНАЯ ИНФИЛЬТРАЦИЯ
ЛЁГОЧНОЙ ТКАНИ ( ПНЕВМОНИЯ)
Слайд 12ПОЛОЖЕНИЕ ОРГАНОВ СРЕДОСТЕНИЯ
Не смещены ( пневмония – воспалительная инфильтрация)
Смещены в
здоровую сторону
( жидкость в плевральной полости –
экссудативный плеврит, гидроторакс, грыжа пищеводного отверстия диафрагмы)Смещены в сторону поражения
( обезвоздушивание - ателектаз; пневмосклероз)
Слайд 13ВЕДУЩИЙ СИНДРОМ - ОБШИРНОЕ ЗАТЕМНЕНИЕ
(
ТОТАЛЬНОЕ )Органы средостения смещены в здоровую сторону

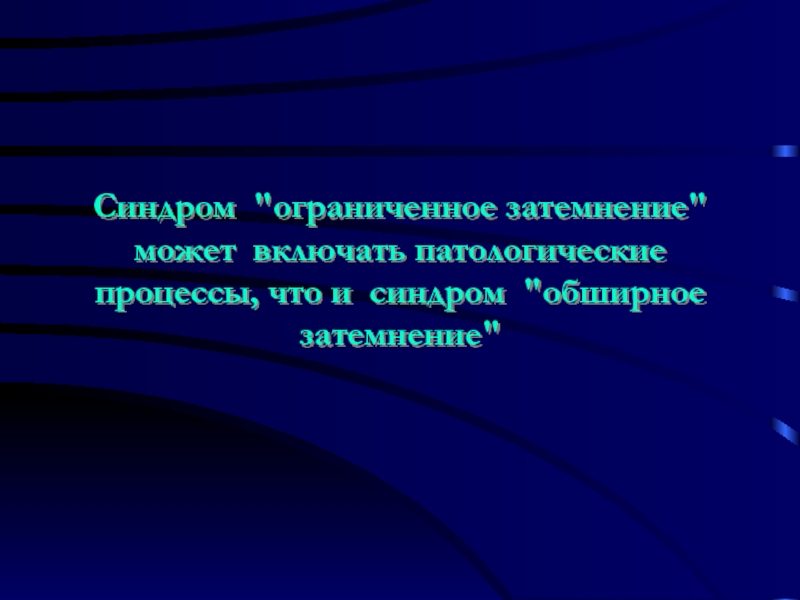

Слайд 15Синдром "ограниченное затемнение" может включать патологические процессы, что и
синдром "обширное затемнение"

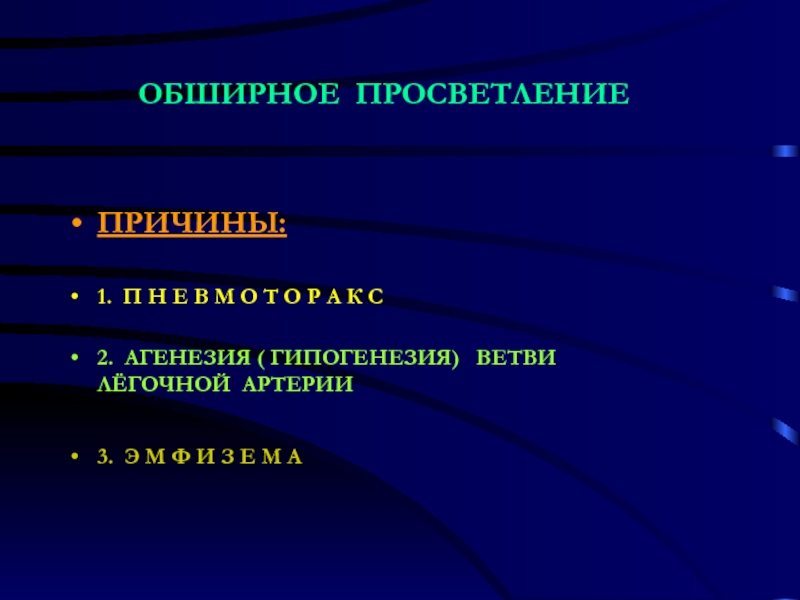

Слайд 20ОБШИРНОЕ ПРОСВЕТЛЕНИЕ
ПРИЧИНЫ:
1. П Н Е В М О Т О
Р А К С
2. АГЕНЕЗИЯ ( ГИПОГЕНЕЗИЯ) ВЕТВИ
ЛЁГОЧНОЙ АРТЕРИИ3. Э М Ф И З Е М А

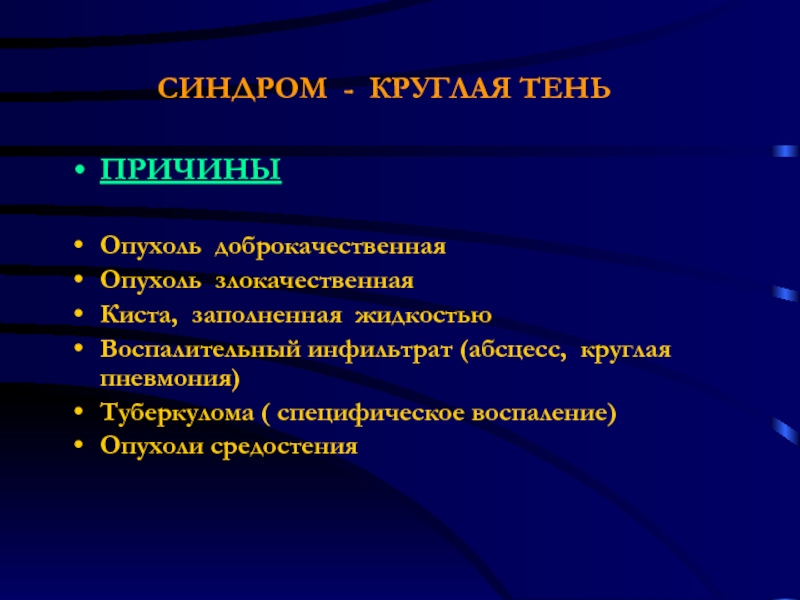

Слайд 24СИНДРОМ - КРУГЛАЯ ТЕНЬ
ПРИЧИНЫ
Опухоль доброкачественная
Опухоль злокачественная
Киста, заполненная жидкостью
Воспалительный
инфильтрат (абсцесс, круглая пневмония)
Туберкулома ( специфическое воспаление)
Опухоли средостения
Слайд 25К Р У Г Л А Я Т Е
Н Ь
КОНТУРЫ:
Ровные, чёткие – признаки кисты, либо доброкачественной опухоли
Нечёткие
по всему периметру – признаки воспаления Неровные ( синонимы: бугристые, полицикличные, лучистые) – признаки злокачественной опухоли, туберкуломы
Слайд 26КРУГЛАЯ ТЕНЬ
Круглая тень с неровными , бугристыми контурами
( О
П У Х О Л Ь – ВЕРОЯТНЕЕ ВСЕГО ЗЛОКАЧЕСТВЕННАЯ
)

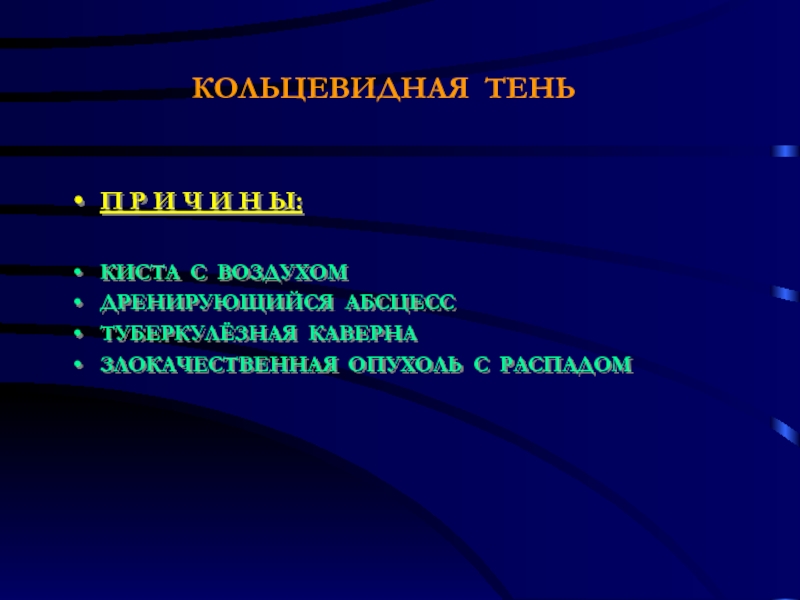

Слайд 28КОЛЬЦЕВИДНАЯ ТЕНЬ
П Р И Ч И Н Ы:
КИСТА С ВОЗДУХОМ
ДРЕНИРУЮЩИЙСЯ
АБСЦЕСС
ТУБЕРКУЛЁЗНАЯ КАВЕРНА
ЗЛОКАЧЕСТВЕННАЯ ОПУХОЛЬ С РАСПАДОМ

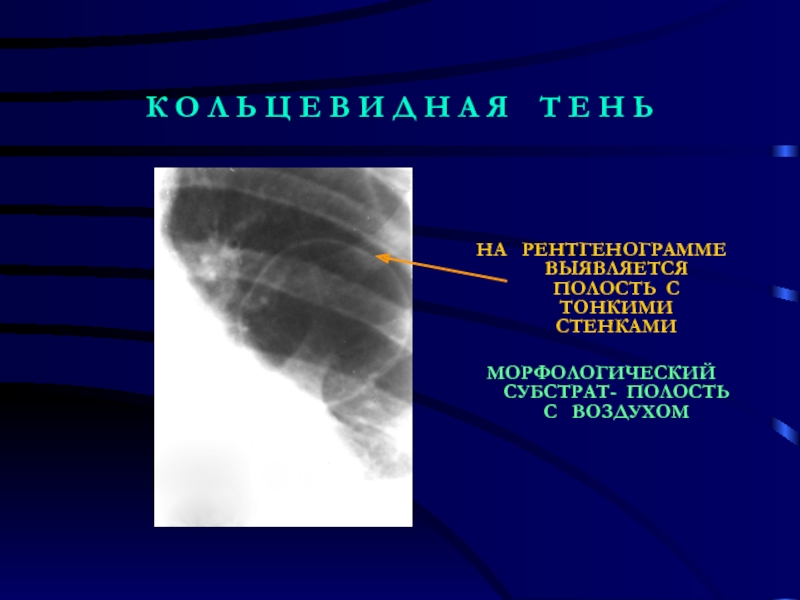

Слайд 29К О Л Ь Ц Е В И Д Н
А Я Т Е Н Ь
НА РЕНТГЕНОГРАММЕ
ВЫЯВЛЯЕТСЯ ПОЛОСТЬ С ТОНКИМИ СТЕНКАМИ МОРФОЛОГИЧЕСКИЙ СУБСТРАТ- ПОЛОСТЬ C ВОЗДУХОМ

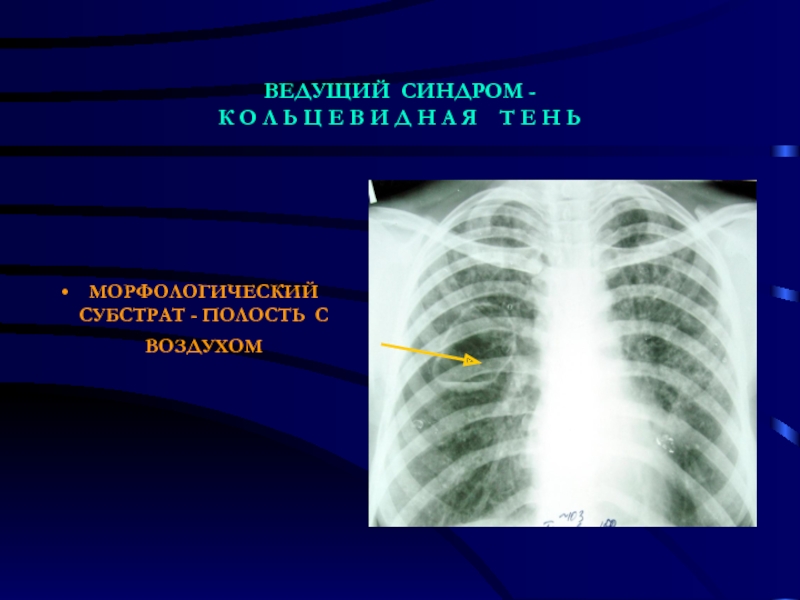

Слайд 31ВЕДУЩИЙ СИНДРОМ - К О Л Ь Ц Е В И
Д Н А Я Т Е Н Ь
МОРФОЛОГИЧЕСКИЙ СУБСТРАТ
- ПОЛОСТЬ С ВОЗДУХОМ

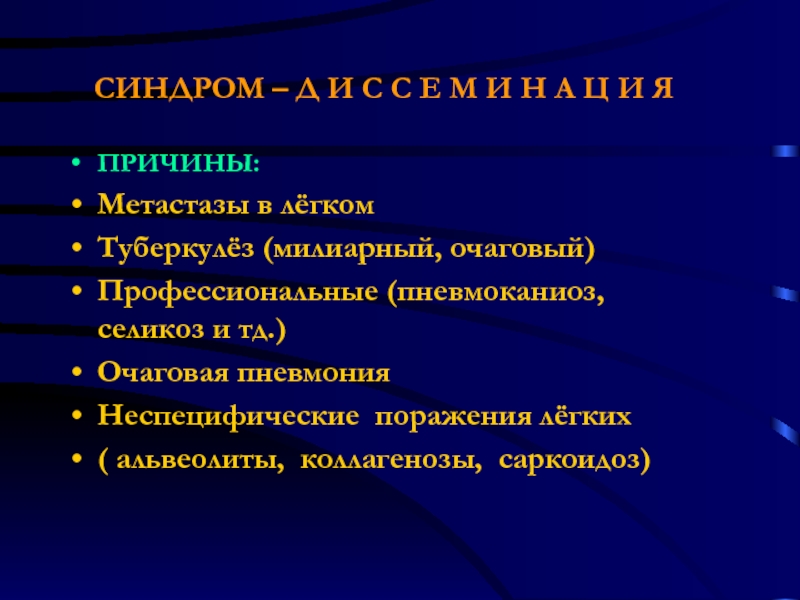

Слайд 32СИНДРОМ – Д И С С Е М И Н
А Ц И Я
ПРИЧИНЫ:
Метастазы в лёгком
Туберкулёз (милиарный, очаговый)
Профессиональные (пневмоканиоз, селикоз
и тд.)Очаговая пневмония
Неспецифические поражения лёгких
( альвеолиты, коллагенозы, саркоидоз)

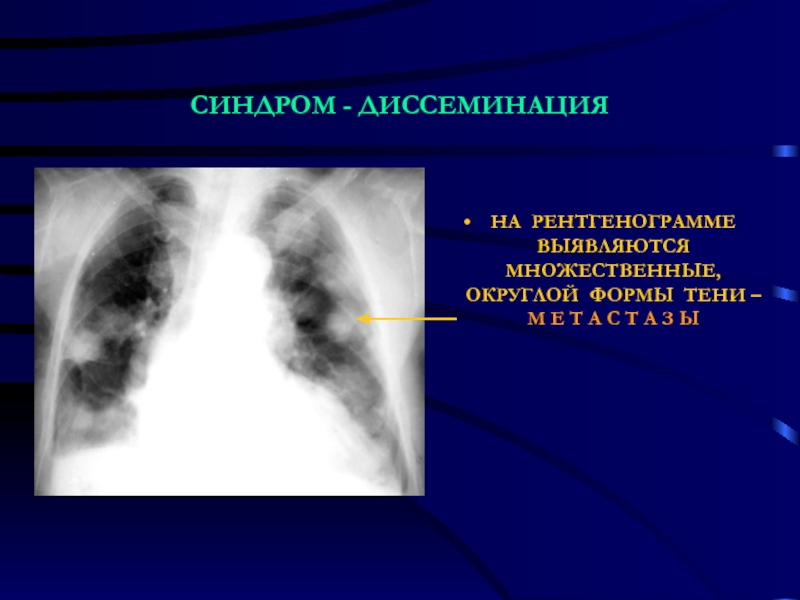

Слайд 33СИНДРОМ - ДИССЕМИНАЦИЯ
НА РЕНТГЕНОГРАММЕ ВЫЯВЛЯЮТСЯ МНОЖЕСТВЕННЫЕ, ОКРУГЛОЙ ФОРМЫ ТЕНИ
– М Е Т А С Т А З Ы
Слайд 35
ЛЁГОЧНЫЙ РИСУНОК В НОРМЕ
линейный, разветвляется от центра к периферии
в вертикальном
положении пациента сосуды нижних отделов шире, чем верхних
сосуды к периферии
истончаются
Слайд 36

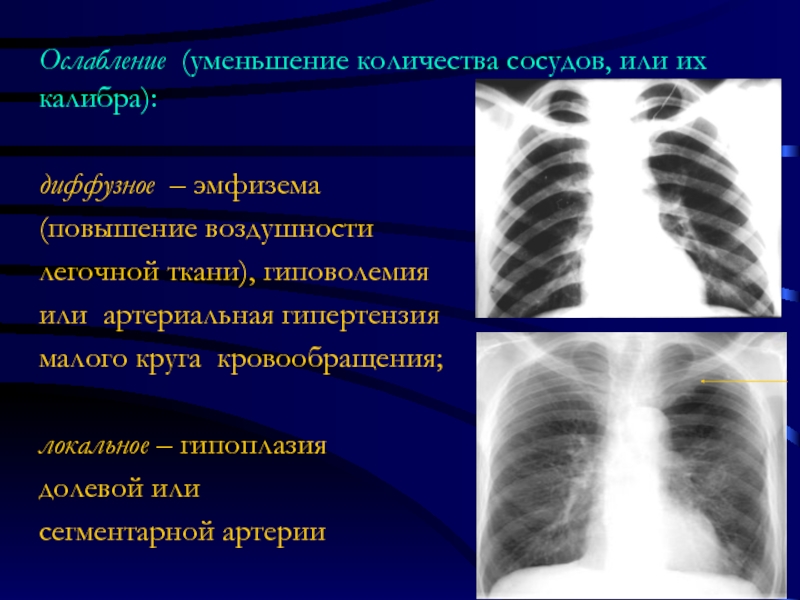

Ослабление (уменьшение количества сосудов, или их калибра):
диффузное – эмфизема
(повышение воздушности
легочной ткани), гиповолемия
или артериальная гипертензия
малого круга
кровообращения; локальное – гипоплазия
долевой или
сегментарной артерии
Слайд 37Линейное :
если калибр и количество сосудов в центральных отделах
легких больше, чем на периферии, и контуры сосудов четкие, то
МС усиления - изменения сосудов - венозная гипертензия I и II степени или гиперволемияДИФФУЗНОЕ УСИЛЕНИЕ
Слайд 39

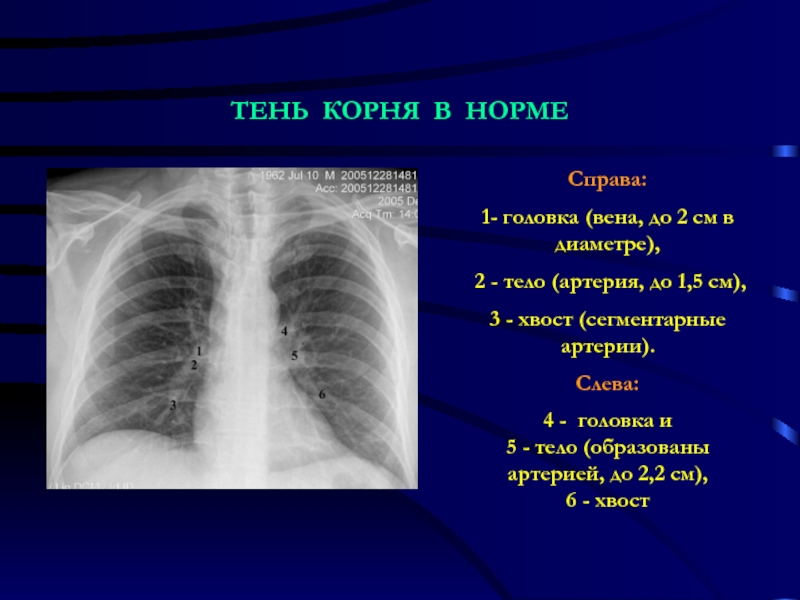

ТЕНЬ КОРНЯ В НОРМЕ
Справа:
1- головка (вена,
до 2 см в диаметре),
2 - тело (артерия, до
1,5 см), 3 - хвост (сегментарные артерии).
Слева:
4 - головка и 5 - тело (образованы артерией, до 2,2 см), 6 - хвост

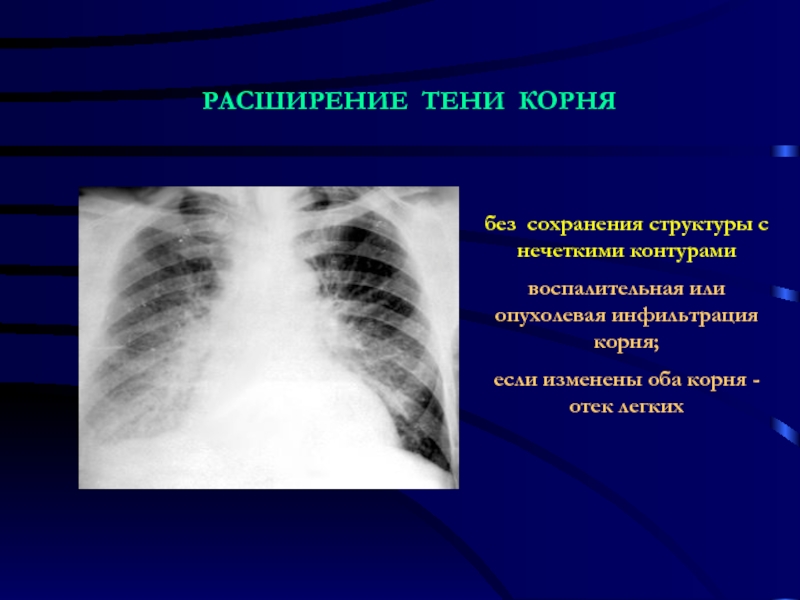

Слайд 40без сохранения структуры с нечеткими контурами
воспалительная или опухолевая инфильтрация корня;
если изменены оба корня - отек легких
РАСШИРЕНИЕ ТЕНИ КОРНЯ
