Тема: Мультиметр (авометр)

несколько функций. В минимальном наборе это вольтметр, амперметр и омметр

.

Цифровой

Аналоговый

цифровых мультиметров для измерения постоянного, переменного напряжения, постоянного тока, сопротивлений,

проверки диодов и транзисторов.
Мультиметр снабжен защитой от перегрузки на всех пределах измерений и индикацией разряда батареи.
Перед использованием инструмента проверьте провода, щупы и пробник на разрыв и нарушение изоляции.

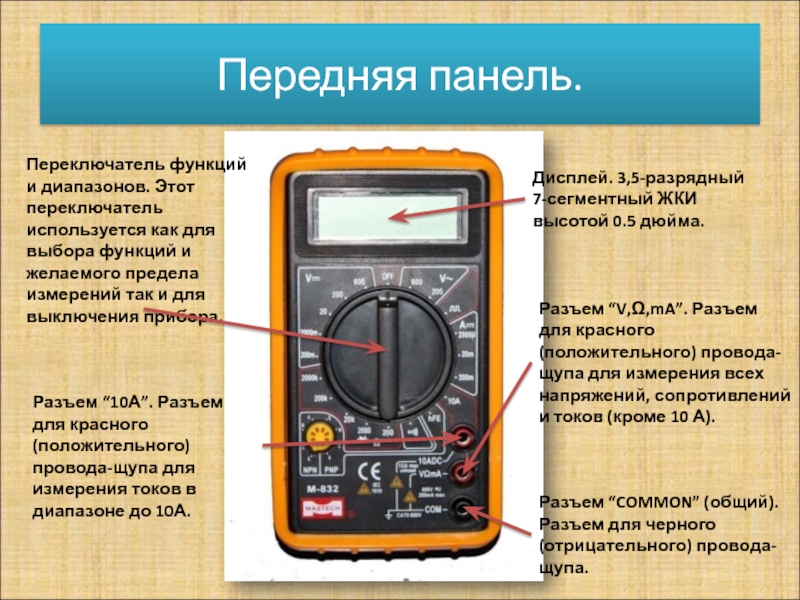

выбора функций и желаемого предела измерений так и для выключения

прибора.

Дисплей. 3,5-разрядный 7-сегментный ЖКИ высотой 0.5 дюйма.

Разъем “V,,mA”. Разъем для красного (положительного) провода-щупа для измерения всех напряжений, сопротивлений и токов (кроме 10 А).

Разъем “COMMON” (общий). Разъем для черного (отрицательного) провода-щупа.

Разъем “10А”. Разъем для красного (положительного) провода-щупа для измерения токов в диапазоне до 10А.

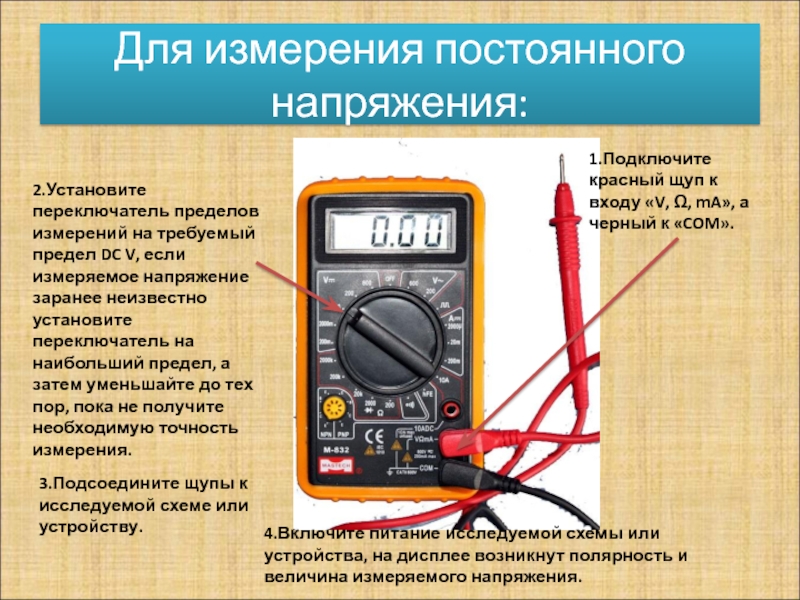

mA», а черный к «COM».
2.Установите переключатель пределов измерений на требуемый

предел DC V, если измеряемое напряжение заранее неизвестно установите переключатель на наибольший предел, а затем уменьшайте до тех пор, пока не получите необходимую точность измерения.

3.Подсоедините щупы к исследуемой схеме или устройству.

4.Включите питание исследуемой схемы или устройства, на дисплее возникнут полярность и величина измеряемого напряжения.

mA», а черный к «COM».
2.Установите переключатель пределов измерений на требуемый

предел DC А.

3.Разомкните измеряемую схему и подсоедините щупы прибора ПОСЛЕДОВАТЕЛЬНО с нагрузкой, в которой измеряется ток.

4.Считайте показания на дисплее.

а черный к «COM».
4.Считайте показания на дисплее.
2.Переключатель пределов установить на

требуемый предел измерения Ω.

3.Если измеряемое сопротивление находится в схеме, то перед измерением выключите питание схемы и разрядите все конденсаторы.

инструмента.

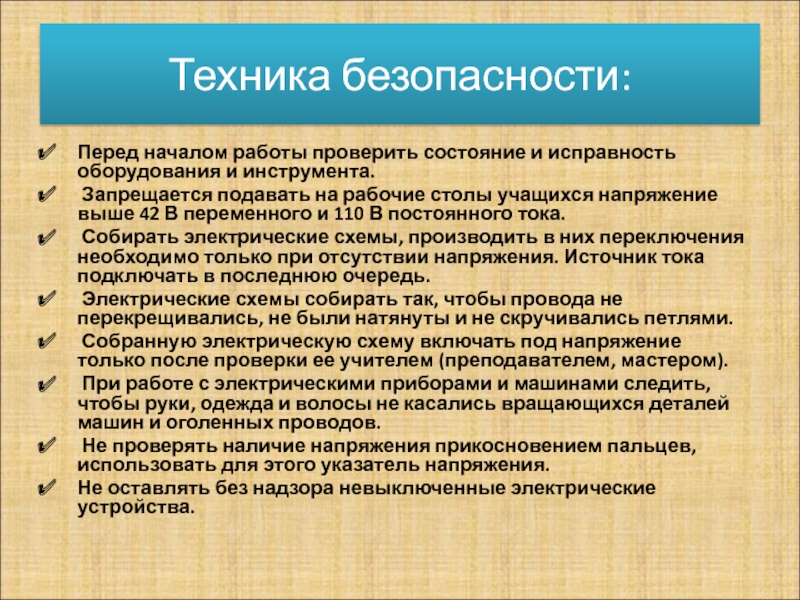

Запрещается подавать на рабочие столы учащихся напряжение выше 42

В переменного и 110 В постоянного тока.
Собирать электрические схемы, производить в них переключения необходимо только при отсутствии напряжения. Источник тока подключать в последнюю очередь.
Электрические схемы собирать так, чтобы провода не перекрещивались, не были натянуты и не скручивались петлями.
Собранную электрическую схему включать под напряжение только после проверки ее учителем (преподавателем, мастером).
При работе с электрическими приборами и машинами следить, чтобы руки, одежда и волосы не касались вращающихся деталей машин и оголенных проводов.
Не проверять наличие напряжения прикосновением пальцев, использовать для этого указатель напряжения.
Не оставлять без надзора невыключенные электрические устройства.
