Тема работы: Анализ системы эксплуатации и технического обслуживания

Содержание

1. Тема работы: Анализ системы эксплуатации и технического обслуживания
2. Цель работыВыполнить анализ систем:Эксплуатации;Технического обслуживания;Расчёта и выбора;Начисления
3. Принципиальная тепловая схема АЭСI контурII контурРПГПНРППВНДРППВВДКНКТДВода -
4. ВведениеПоследний построенный энергоблокБН-800 (Белоярская АЭС).Дешёваяэнергия+ЭкологичностьВыполнениеУсловийэксплуатации+Безопасность
5. Место подогревателей в тепловой схеме энергоблокаПНД получают
6. Назначение подогревателейИтоговая КПД энергоблока ВВЭР ~ 32%.Благодаря подогревателям + 5%.
7. Конструкция подогревателейВертикальный (экономия места);Поверхностного типа (передача энергии
8. АСУ подогревателямиКонтроль уровня конденсата в корпусе подогревателей.
9. Важнейшие моменты эксплуатации подогревателей
10. Резервирование подогревателейРезервирования нет.При неисправности, (подогреватель шунтируется, предусмотрен байпас).
11. Возможные неисправности подогревателей
12. Техническое обслуживание подогревателейРемонт поверхностных подогревателей в основном
13. Расчёт подогревателя № 01Результат расчёта – площадь теплообмена:F = 2846,162 м2
14. Выбор подогревателейОсновные характеристики ПН-3000-25-16-IIIА
15. Расчёт подогревателя № 02Результат расчёта – площадь теплообмена:F = 3408,3 м2
16. Выбор подогревателейОсновные характеристики ПН-3200-30-16-IIА
17. Маркировка подогревателейПН-3000-25-16-IIIА, ПН-3200-30-16-IIАЦифры в условном обозначении подогревателей
18. Экономическая часть – исходные данныеКак отразится на себестоимости электрической энергии изменение (рост) нормы амортизации на реновацию?
19. Экономическая часть - итоги
20. ЗаключениеПри выполнении всех требуемых инструкций по эксплуатации,
21. Спасибо за внимание!
22. Скачать презентанцию

Цель работыВыполнить анализ систем:Эксплуатации;Технического обслуживания;Расчёта и выбора;Начисления заработной платы за техническое обслуживание;регенеративных подогревателей низкого давления энергоблока ВВЭР-1000.

Главная
Разное
Тема работы: Анализ системы эксплуатации и технического обслуживания

Слайды и текст этой презентации

Слайд 1Тема работы: «Анализ системы эксплуатации и технического обслуживания регенеративных подогревателей питательной

воды низкого давления энергоблока ВВЭР-1000»
Выполнил:
Красильнюк А.А.
Руководитель:
А.В.Демидов
Государственное автономное образовательное учреждение
Среднего профессионального

образования Саратовской области
«Поволжский Колледж Технологий и Менеджмента»

Тема работы: «Анализ системы эксплуатации и технического обслуживания регенеративных подогревателей питательной воды низкого давления энергоблока ВВЭР-1000»Выполнил:Красильнюк А.А.Руководитель:А.В.ДемидовГосударственное

Слайд 2Цель работы
Выполнить анализ систем:
Эксплуатации;
Технического обслуживания;
Расчёта и выбора;
Начисления заработной платы за

техническое обслуживание;
регенеративных подогревателей низкого давления энергоблока ВВЭР-1000.

Цель работыВыполнить анализ систем:Эксплуатации;Технического обслуживания;Расчёта и выбора;Начисления заработной платы за техническое обслуживание;регенеративных подогревателей низкого давления энергоблока ВВЭР-1000.

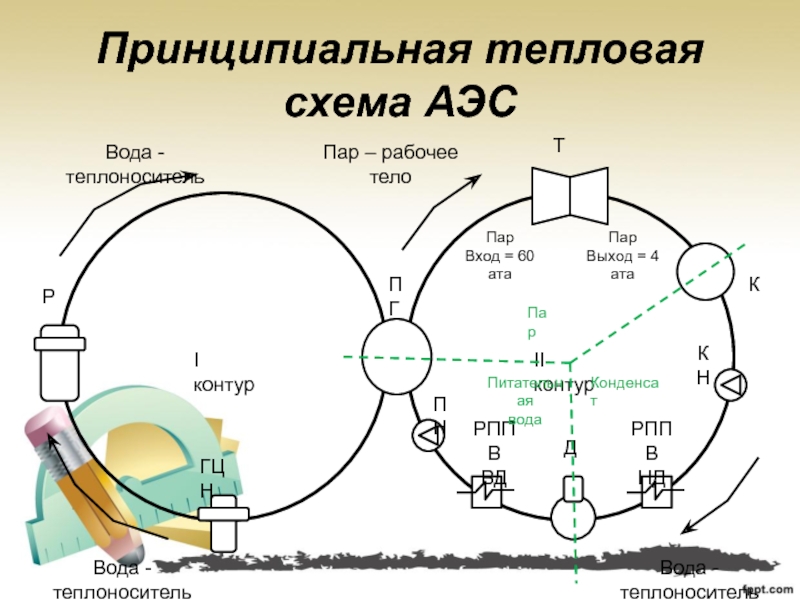

Слайд 3Принципиальная тепловая схема АЭС
I контур
II контур
Р
ПГ
ПН
РППВ
НД
РППВ
ВД
КН
К
Т
Д
Вода - теплоноситель
Вода - теплоноситель
Пар

– рабочее тело
Вода - теплоноситель
ГЦН
Пар
Конденсат
Питательная
вода
Пар
Вход = 60 ата
Пар
Выход

= 4 ата

Принципиальная тепловая схема АЭСI контурII контурРПГПНРППВНДРППВВДКНКТДВода - теплоносительВода - теплоносительПар – рабочее телоВода - теплоносительГЦНПарКонденсатПитательнаяводаПар Вход =

Слайд 4Введение
Последний построенный энергоблок
БН-800 (Белоярская АЭС).
Дешёвая
энергия
+
Экологичность
Выполнение
Условий
эксплуатации
+
Безопасность

ВведениеПоследний построенный энергоблокБН-800 (Белоярская АЭС).Дешёваяэнергия+ЭкологичностьВыполнениеУсловийэксплуатации+Безопасность

Слайд 5Место подогревателей в тепловой схеме энергоблока
ПНД получают конденсат из БОУ,

с помощью КЭН-2, и отдают в Деаэратор.
Группы:
ПВД – ПНД

Место подогревателей в тепловой схеме энергоблокаПНД получают конденсат из БОУ, с помощью КЭН-2, и отдают в Деаэратор.Группы:ПВД

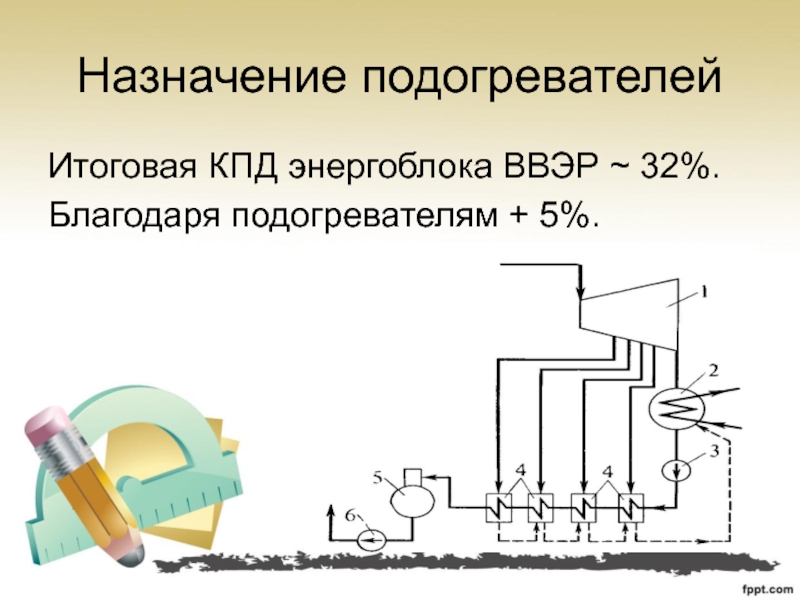

Слайд 6Назначение подогревателей
Итоговая КПД энергоблока ВВЭР ~ 32%.
Благодаря подогревателям + 5%.

Назначение подогревателейИтоговая КПД энергоблока ВВЭР ~ 32%.Благодаря подогревателям + 5%.

Слайд 7Конструкция подогревателей
Вертикальный (экономия места);
Поверхностного типа (передача энергии через металлическую стенку);
Нагрев

от пара к воде (не электрическими тенами);

Конструкция подогревателейВертикальный (экономия места);Поверхностного типа (передача энергии через металлическую стенку);Нагрев от пара к воде (не электрическими тенами);

Слайд 8АСУ подогревателями
Контроль уровня конденсата в корпусе подогревателей.

АСУ подогревателямиКонтроль уровня конденсата в корпусе подогревателей.

Слайд 9Важнейшие моменты эксплуатации подогревателей

Важнейшие моменты эксплуатации подогревателей

Слайд 10Резервирование подогревателей
Резервирования нет.
При неисправности,
(подогреватель шунтируется, предусмотрен байпас).

Резервирование подогревателейРезервирования нет.При неисправности, (подогреватель шунтируется, предусмотрен байпас).

Слайд 11Возможные неисправности подогревателей

Возможные неисправности подогревателей

Слайд 12Техническое обслуживание подогревателей
Ремонт поверхностных подогревателей в основном заключается в их:
осмотре;

очистке поверхностей нагрева от отложений;
в гидравлической опрессовке трубной системы;
(для

выявления и устранения течи трубок).

Техническое обслуживание подогревателейРемонт поверхностных подогревателей в основном заключается в их:осмотре; очистке поверхностей нагрева от отложений;в гидравлической опрессовке

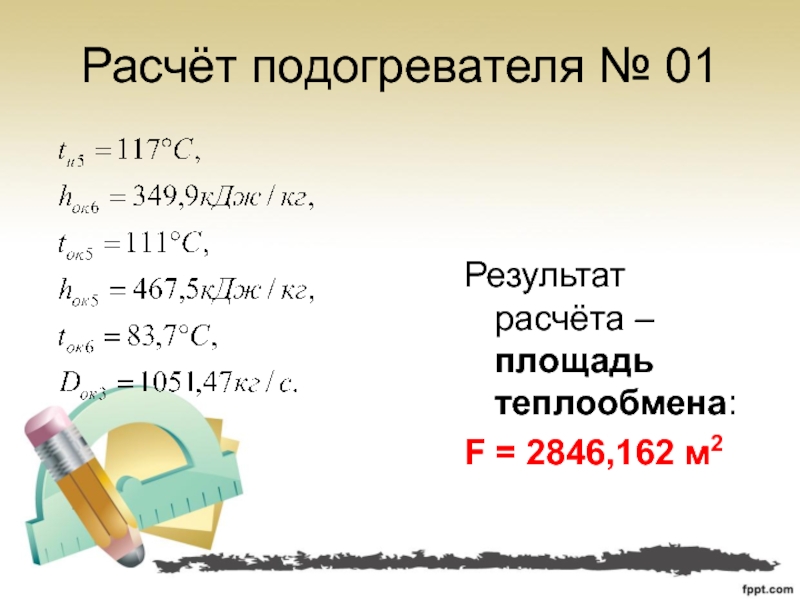

Слайд 13Расчёт подогревателя № 01
