Тема урока: Метод проекций. Эпюр Монжа Цель урока: Формирование знаний и

навыков построения комплексного чертежа точки.
Дисциплина: «Инженерная графика»
МСХК Кулакова И.А..

на три плоскости проекций
5. Комплексный чертеж точки

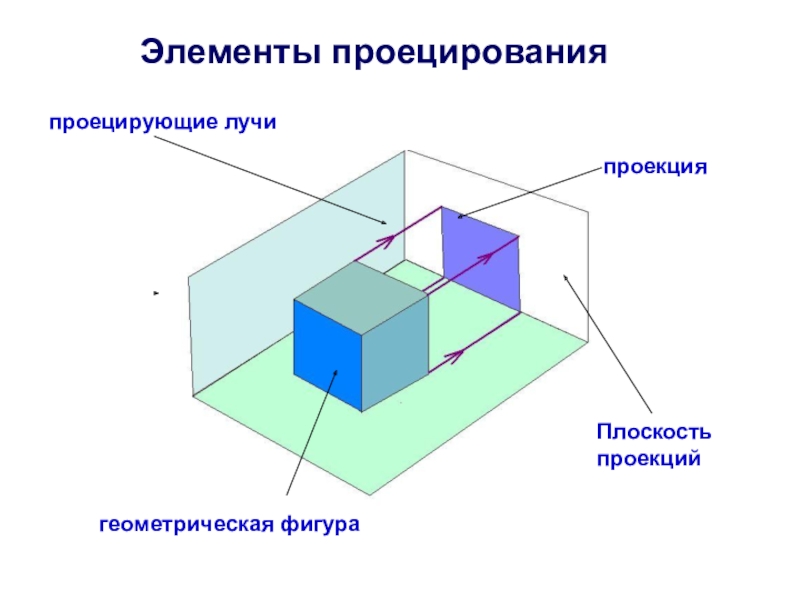

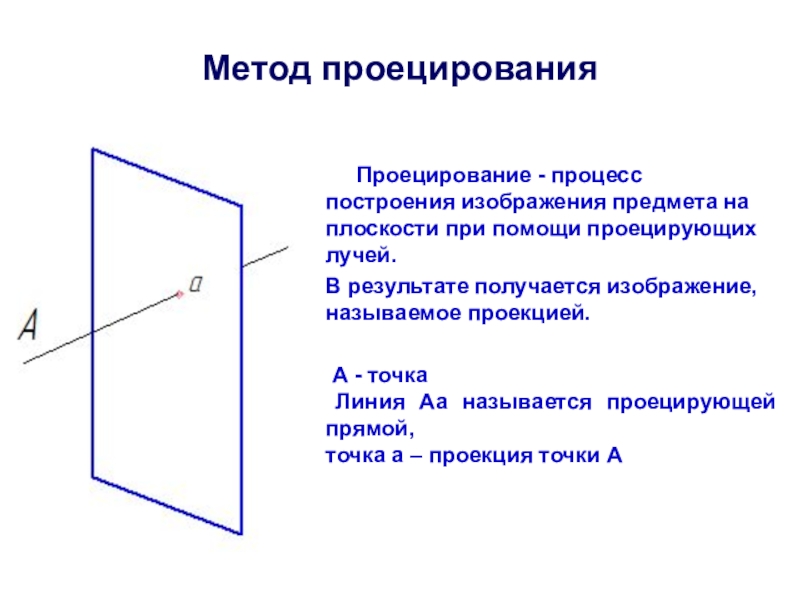

предмета на плоскости при помощи проецирующих лучей.
В результате получается

изображение, называемое проекцией.

А - точка
Линия Аа называется проецирующей прямой,
точка а – проекция точки А

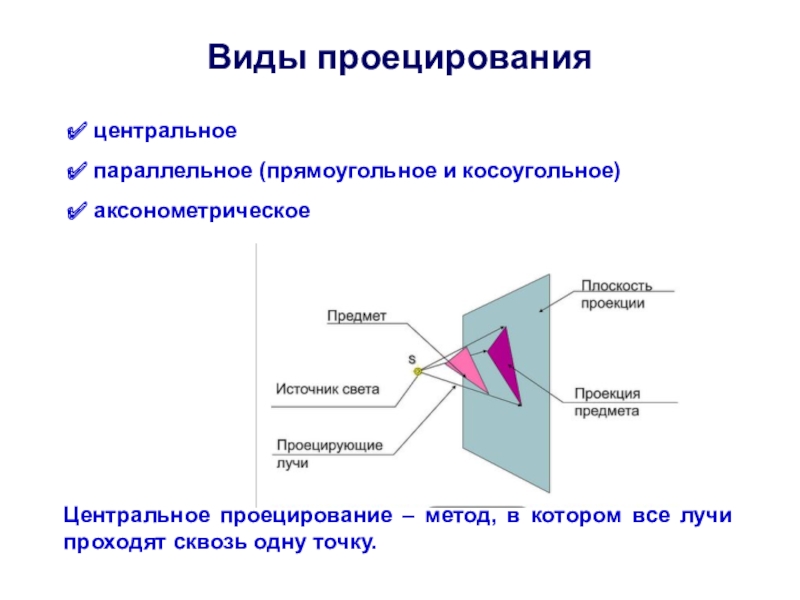

центральное
параллельное (прямоугольное и косоугольное)
аксонометрическое
Центральное

проецирование – метод, в котором все лучи проходят сквозь одну точку.

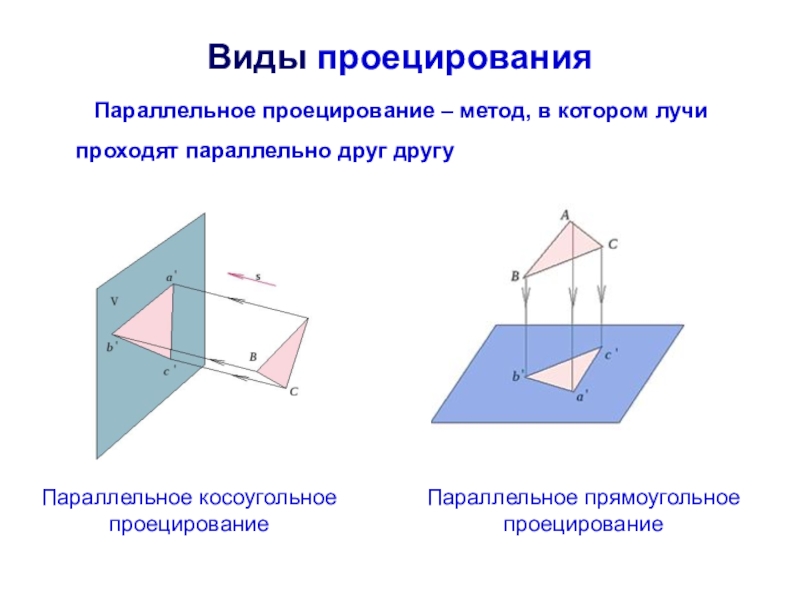

Параллельное проецирование – метод, в котором

лучи проходят параллельно друг другу

Параллельное косоугольное проецирование

Параллельное прямоугольное проецирование

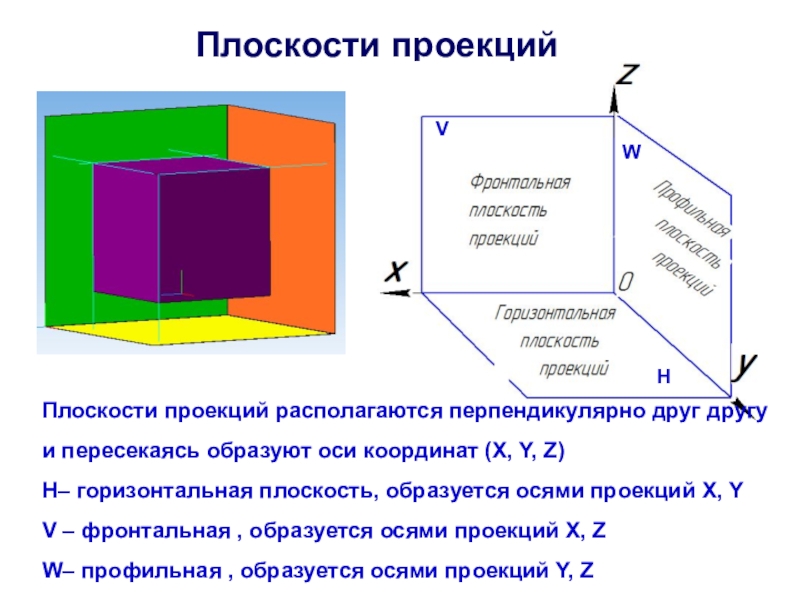

оси координат (X, Y, Z)
H– горизонтальная плоскость, образуется осями проекций

X, Y
V – фронтальная , образуется осями проекций X, Z
W– профильная , образуется осями проекций Y, Z

H

V

W

плоскостей, поверхностей и тел, следовательно, правила построения чертежа справедливы для

всех объектов.

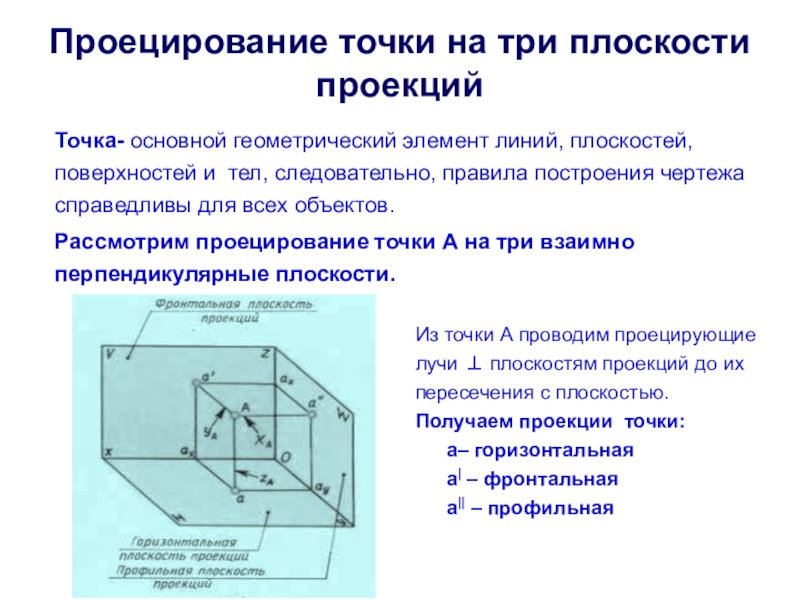

Рассмотрим проецирование точки А на три взаимно перпендикулярные плоскости.

Из точки А проводим проецирующие лучи  плоскостям проекций до их пересечения с плоскостью.
Получаем проекции точки:
a– горизонтальная
a| – фронтальная
a|| – профильная

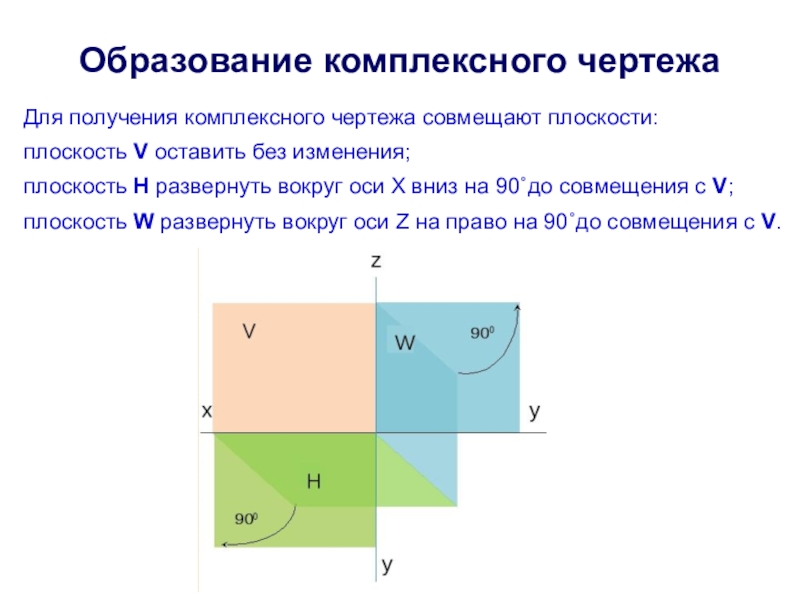

оставить без изменения;
плоскость H развернуть вокруг оси X вниз на

90˚до совмещения с V;
плоскость W развернуть вокруг оси Z на право на 90˚до совмещения с V.

углом 45˚

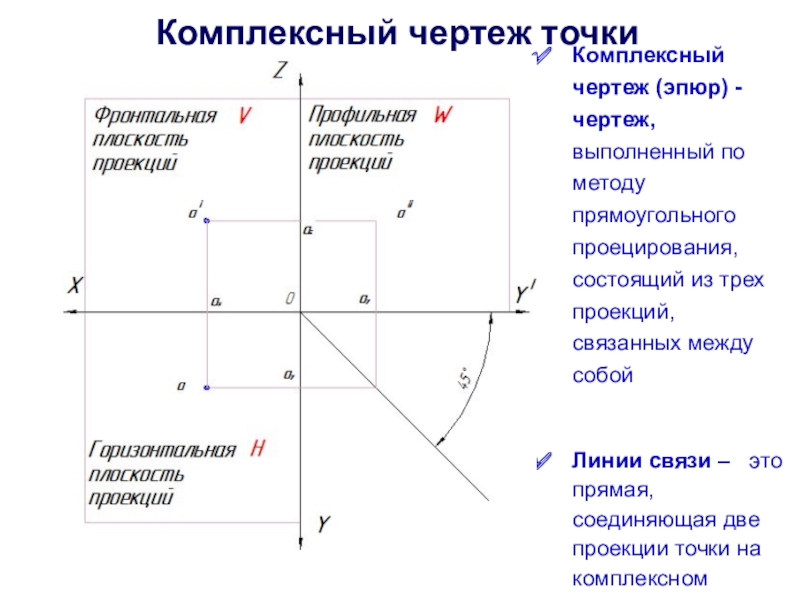

состоящий из трех проекций, связанных между собой


Линии связи –

это прямая, соединяющая две проекции точки на комплексном чертеже

Комплексный чертеж точки

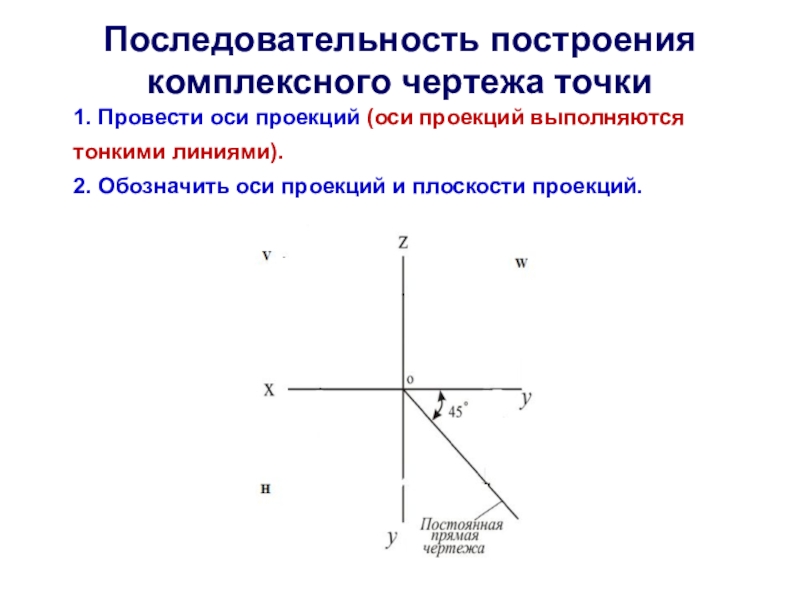

выполняются тонкими линиями).
2. Обозначить оси проекций и плоскости проекций.

точки А с координатами
Для этого от начала координат О

по направлению оси Oz откладывают вверх координату zA (25) и вниз координату уА(22). Из концов отложенных отрезков — точек az и ау — проводят прямые, параллельные оси Ох, и на них откладывают отрезки, равные координате хА (20). Полученные точки а' и а — фронтальная и горизонтальная проекции точки    А.

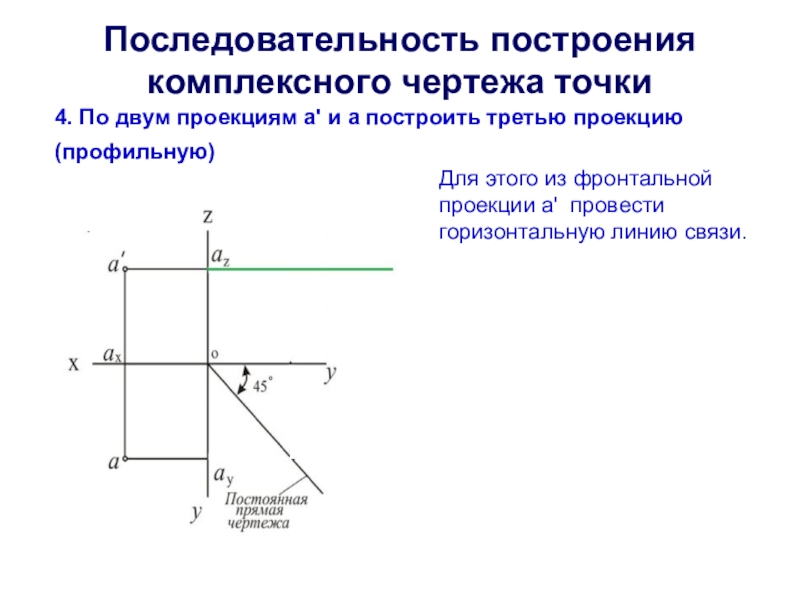

а построить третью проекцию (профильную)
Для этого из фронтальной проекции

а' провести горизонтальную линию связи.

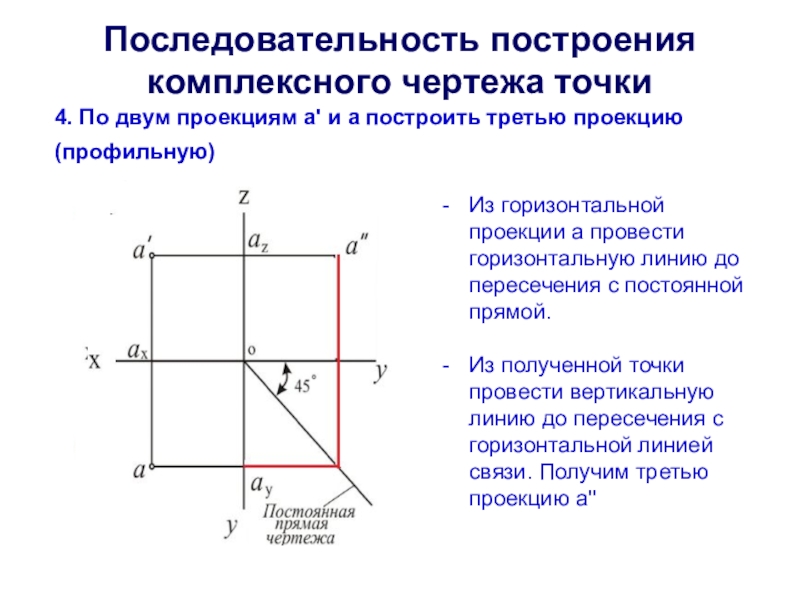

а построить третью проекцию (профильную)

Из горизонтальной проекции а провести

горизонтальную линию до пересечения с постоянной прямой.

Из полученной точки провести вертикальную линию до пересечения с горизонтальной линией связи. Получим третью проекцию а''
