Тензорезисторы (проволочные или фольговые) для измерения напряжения

напряжений с
использованием тензометрии.

3.2. Средства для измерения сил:

тензорезисторные динамометры
индуктивные динамометры
магнитоупругие динамометры.

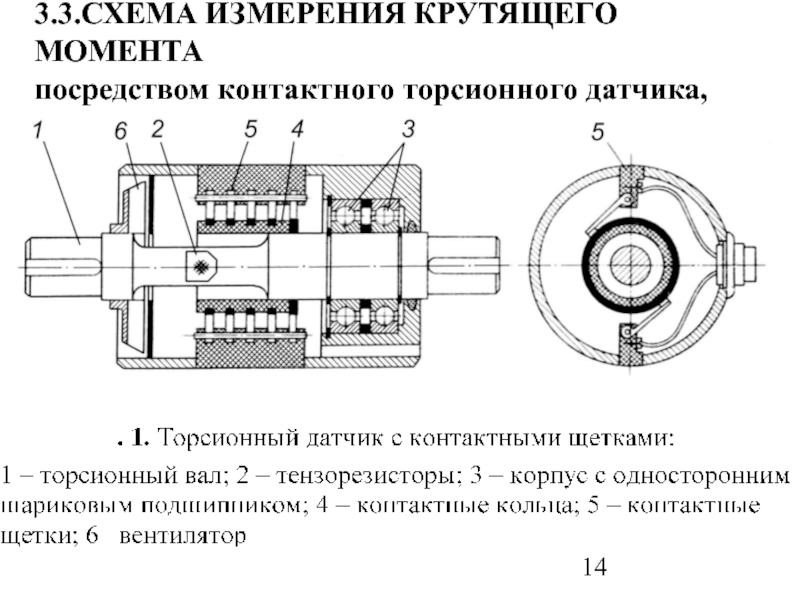

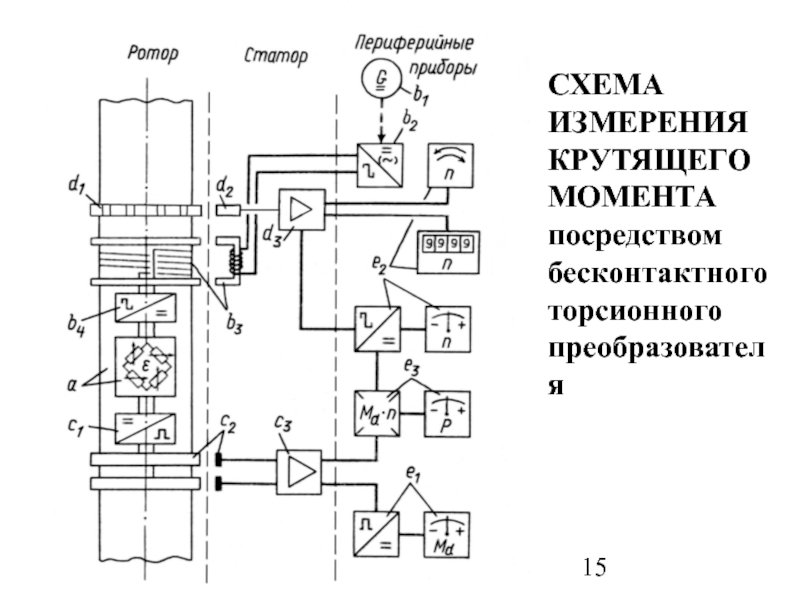

3.3. Средства измерения крутящих моментов.

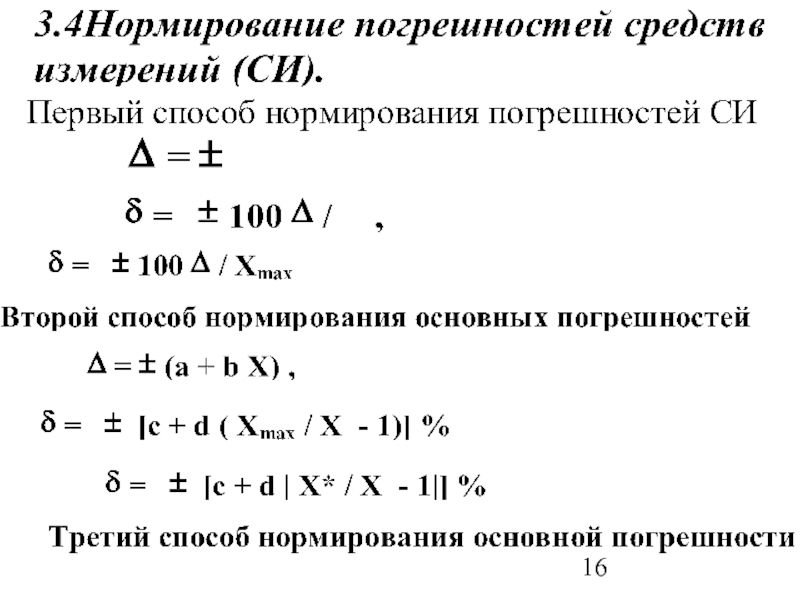

3.4. Погрешности средств измерениий и классы
точности приборов.

0,015 - 0,05 мм
ТОЛЩИНА ФОЛЬГИ - 0,005 - 0,025 мм

ПРОВОЛОКИ :

ΔR/R = S (ΔL/L),

(ΔL/L) – относительная деформация проволоки,

S – коэффициент тензочувствительности, S = 1.9 – 2.1 – для
Константана (наиболее термостабильного сплава).
Номиналы тензорезисторов от 30 Ом до 500 Ом.

Для полупроводниковых тензорезисторов (на основе
кремниевых соединений) S – 100-200.

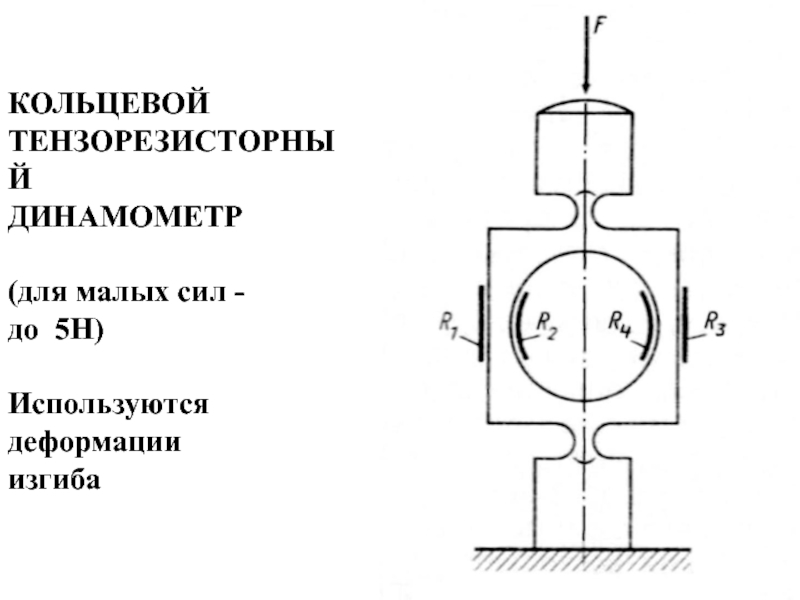

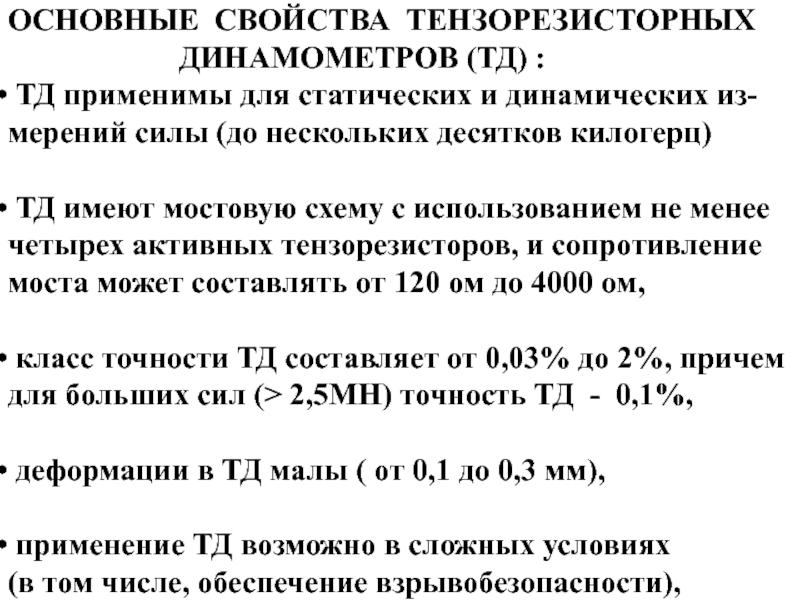

ДИНАМОМЕТРОВ (ТД) :
ТД применимы для статических

и динамических из-
мерений силы (до нескольких десятков килогерц)

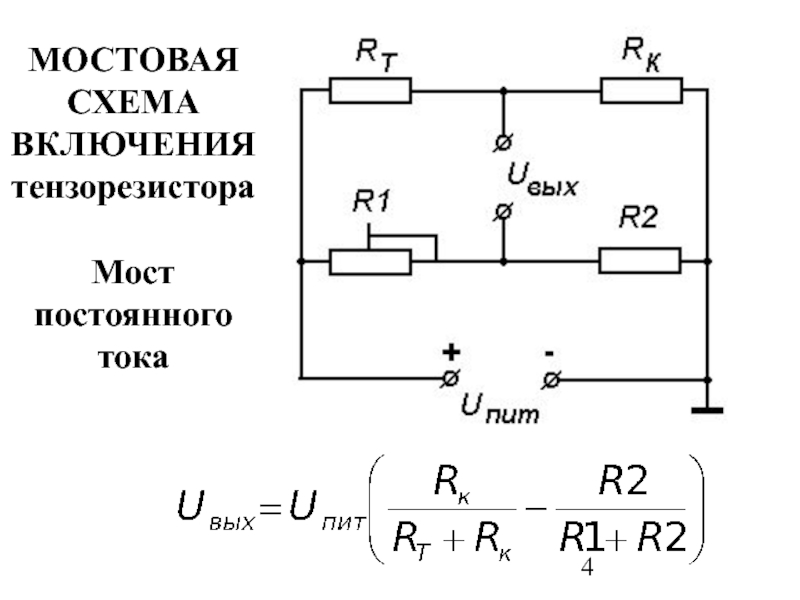

ТД имеют мостовую схему с использованием не менее
четырех активных тензорезисторов, и сопротивление
моста может составлять от 120 ом до 4000 ом,

класс точности ТД составляет от 0,03% до 2%, причем
для больших сил (> 2,5МН) точность ТД - 0,1%,

деформации в ТД малы ( от 0,1 до 0,3 мм),

применение ТД возможно в сложных условиях
(в том числе, обеспечение взрывобезопасности),

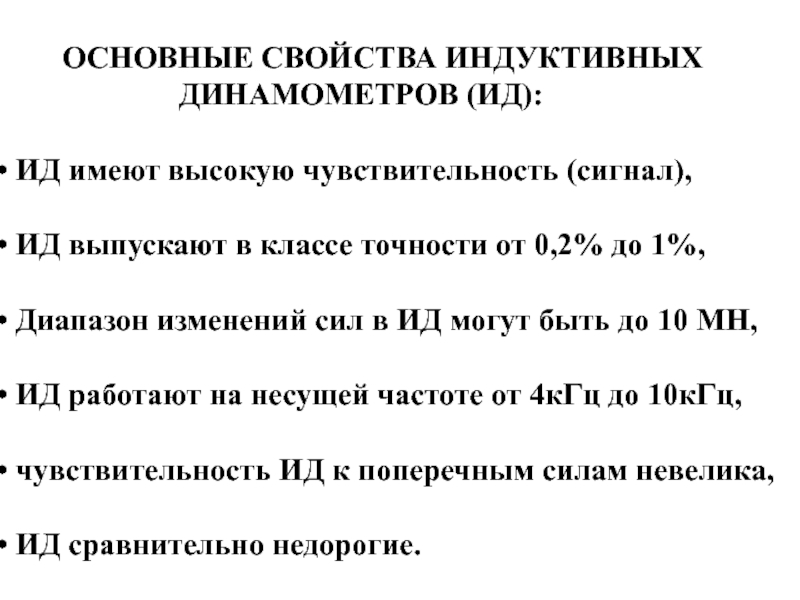

ДИНАМОМЕТРОВ (ИД):

ИД имеют высокую чувствительность (сигнал),

ИД выпускают в классе точности от 0,2% до 1%,

Диапазон изменений сил в ИД могут быть до 10 МН,

ИД работают на несущей частоте от 4кГц до 10кГц,

чувствительность ИД к поперечным силам невелика,

ИД сравнительно недорогие.

ДИНАМОМЕТРОВ (МД):

МД применимы для статических и динамических
измерений силы,

МД имеют класс точности от 0,1% до 2%,

МД могут применяться для измерения больших сил
(диапазон изменений сил в МД могут быть до 50 МН),

МД работают на переменном токе до 4кГц ,

Чувствительность МД высокая, некоторые МД могут
применяться без усилителя,

МД достаточно простые и недорогие.
