Типы графических изображений: технический рисунок, эскиз, чертёж
Содержание
- 1. Типы графических изображений: технический рисунок, эскиз, чертёж
- 2. К указанным рисункам найдите соответствующее изображение123456
- 3. Определи правильное чертёжное изображение молотка в прямоугольной проекции123Подумай!!!Подумай!!!Правильно
- 4. Проверь свои знания Технический рисунок это –
- 5. Проверь свои знания Эскиз это - плоское изображение детали от руки с указанием её размеров
- 6. Проверь свои знания Чертёж это - изображение
- 7. 1. Прежде чем изготовить какую-либо деталь, выполняют
- 8. Проверь свои знанияВ – проекцию2. Для уменьшенного
- 9. 3. Установлены строго определённые масштабы: для уменьшения…Проверь
- 10. Проверь свои знанияВ – вид сверху, вид
- 11. Проверь свои знанияВ – штриховыми 5. Контуры
- 12. 6. Прочитать графическую документацию (чертёж, технический рисунок,
- 13. Скачать презентанцию
К указанным рисункам найдите соответствующее изображение123456 1 - б 2 - а 3 - в 4 - д 5 - г 6 - е
Слайды и текст этой презентации

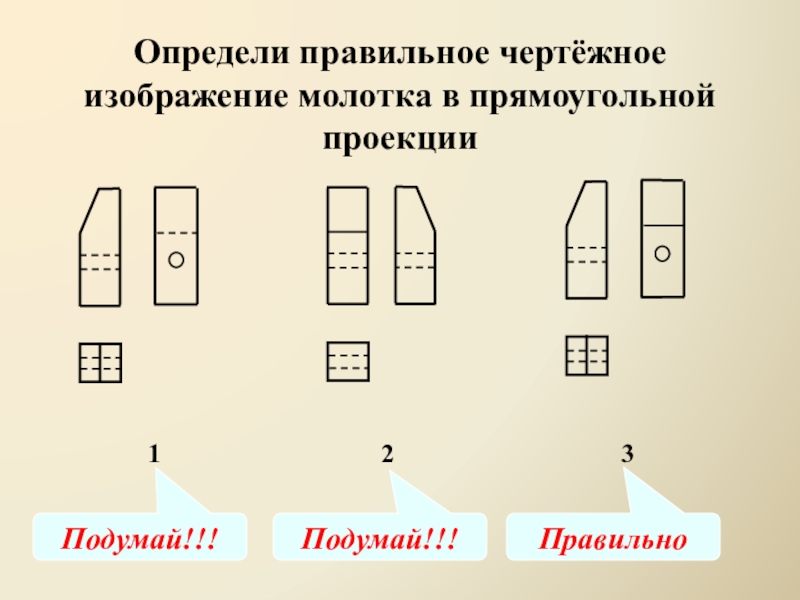

Слайд 3Определи правильное чертёжное изображение молотка в прямоугольной проекции
1
2
3
Подумай!!!
Подумай!!!
Правильно
Слайд 4Проверь свои знания

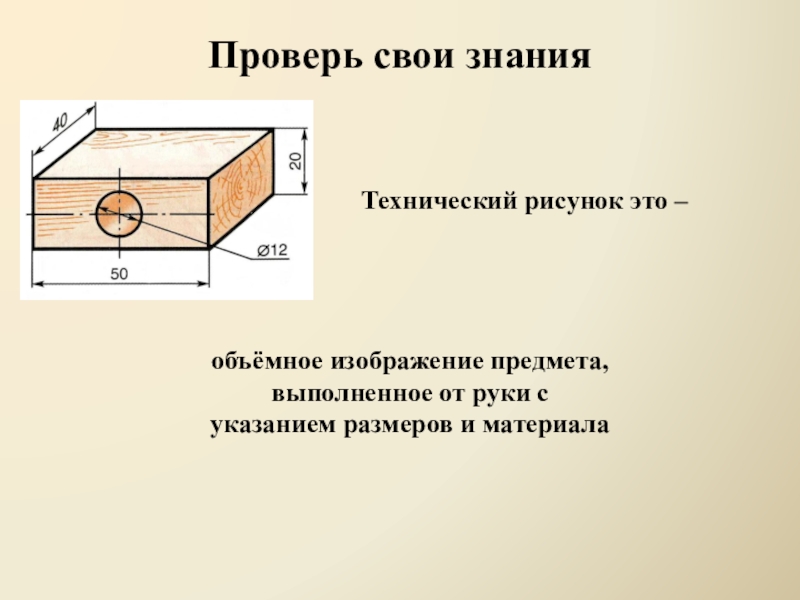

Технический рисунок это –
объёмное изображение предмета,
выполненное от руки с указанием размеров и материала
Слайд 6Проверь свои знания
Чертёж это -
изображение изделия, начерченное с
помощью чертёжных инструментов с указанием её размеров, наименования, масштаба и
материала

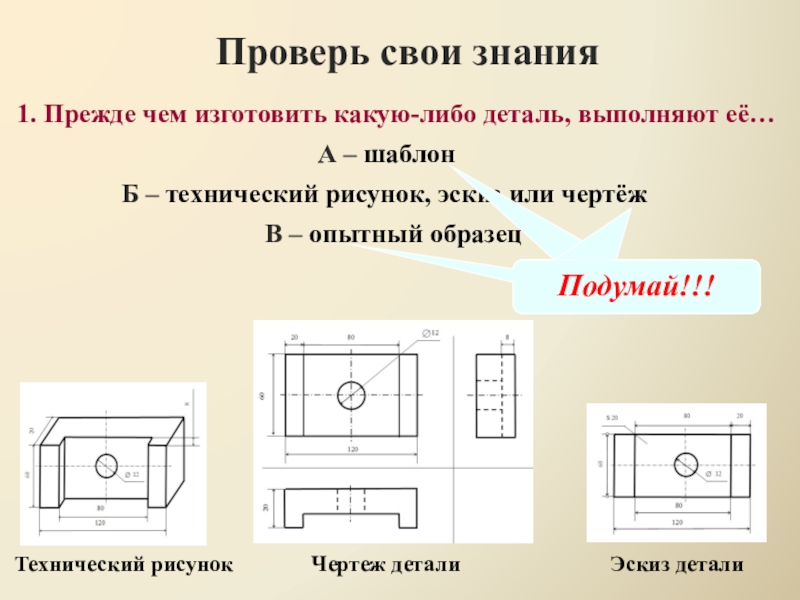

Слайд 71. Прежде чем изготовить какую-либо деталь, выполняют её…
Проверь свои знания
А
– шаблон
Б – технический рисунок, эскиз или чертёж
В – опытный
образецПодумай!!!
Правильно
Подумай!!!
Технический рисунок Чертеж детали Эскиз детали
Слайд 8Проверь свои знания
В – проекцию
2. Для уменьшенного или увеличенного изображения
детали используют …
А – масштаб
Б – пропорцию
Правильно
Подумай!!!
Подумай!!!
Данный чертёж
машины представлен в М 1:72Изделие «Гайка» выполненное в масштабе 1:1
Слайд 93. Установлены строго определённые масштабы: для уменьшения…
Проверь свои знания
А –
2:1; 2,5:1; 4:1
Б – 1:2; 1:2,5; 1:4
В – 2:1; 1:2,5;
4:1Подумай!!!
Правильно
Подумай!!!
Чертеж детали, выполненный в разных масштабах
Слайд 10Проверь свои знания
В – вид сверху, вид с низу и
вид спереди
4. Чаще всего для полного представление о форме и
размерах предмета изображают…А – деталь в изометрической проекции с указанием на главный вид
Б – вид спереди (главный вид), вид с боку и вид сзади
Правильно
Подумай!!!
Подумай!!!
Рисунок детали: а - в изометрической проекции ; б - главный вид (по стрелке А)
а
б
Слайд 11Проверь свои знания
В – штриховыми
5. Контуры изделий изображают линиями
…
А – сплошными толстыми основными
Б – сплошными тонкими
Правильно
Подумай!!!
Подумай!!!
Чертёж струбцины
Слайд 126. Прочитать графическую документацию (чертёж, технический рисунок, эскиз) – значит…
Проверь
свои знания
А – найти соответствие между изображением и деталью
Б –
определить название изделия, масштаб его изображения, количество видов, размеры и форму, материал, из которого оно изготовленоВ – определить последовательность выполнения чертежа, эскиза или технического рисунка
Подумай!!!
Правильно
Подумай!!!
Спецификация к приспособлению для распиливания
