Слайд 2 Будова муфт зчеплення трактора МТЗ-80
1 – маховик; 2 ведомый
диск; 3 – отжимной рычаг; 4 – регулировочный винт; 5
– отводка; 6 – тормозок; 7 – вилка выключения; 8 – вал вилки; 9 – нажимная пружина; 10 – опорный диск; 11 – нажимной диск; 12 -ступица ведомого диска; 13 – вал; 14 -демпферное соединение; 15 – соединительный диск;
Слайд 3 призначення муфти зчеплення трактора МТЗ-80
Призначене для тимчасового від'єднання
двигуна від трансмісії (під час переключення шестерень в коробці передач)
і для плавного з'єднання їх (під час рушання автомобіля з місця).
Принцип роботи зчеплення полягає в тому, що крутний момент передається завдяки тертю, яке виникає між робочими поверхнями ведучих і ведених дисків, притиснутих один до одного пружинами. Зчеплення встановлюється на маховик, який є одним із його ведучих дисків.

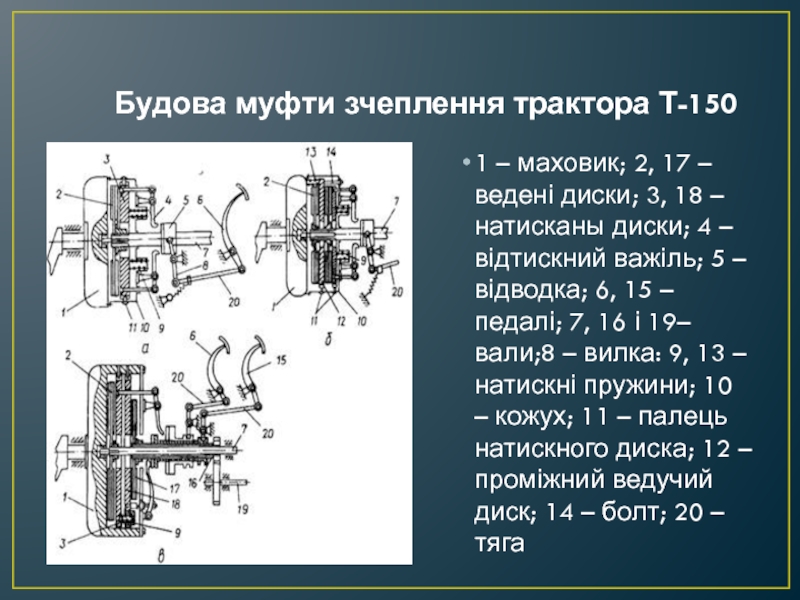

Слайд 4 Будова муфти зчеплення трактора Т-150
1 –
маховик; 2, 17 – ведені диски; 3, 18 – натисканы
диски; 4 – відтискний важіль; 5 – відводка; 6, 15 – педалі; 7, 16 і 19– вали;8 – вилка: 9, 13 – натискні пружини; 10 – кожух; 11 – палець натискного диска; 12 – проміжний ведучий диск; 14 – болт; 20 – тяга
Слайд 5Призначення муфти зчеплення трактора Т-150
Трансмісія об’єднує агрегати й механізми, які
передають крутний момент двигуна ведучим колесам, змінюють крутний момент тачастоту
обертання за величиною та напрямком. У тракторів, крім цього, трансмісія може передавати частину потужності двигуна машині, яка агрегатується з трактором.
Трансмісія необхідна через те, що:
- існує різниця частоти обертання валів двигуна та рушія;
- в широких межах виникає зміна опору переміщенню машини, залежно від умов експлуатації.
Слайд 6Будова кукурудзозбирального причіпного комбайна ККП-3
1 — причіп комбайна; 2 —
мис; 3 — протягувальні вальці; 4 — відривна пластина; 5
— подавальний ланцюг; 6 — шнек качанів; 7 – конвеєр неочищених качанів; 8 — труба подрібнювача; 9 — стебловловлювач; 10 — очисник качанів; 11 — вивантажувальний конвеєр очищених качанів; 12 — тракторний причіп; 13 — шнек обгорток; 14 — подрібнювач; 15 — приймальний бітер; 16 — шнек листостеблової маси; 17 — різальний апарат; 18 — вальці очисника качанів; 19 — лопатевий бітер; 20 — вентилятор; 21 — притискний пристрій; 22 — конвеєр обгорток

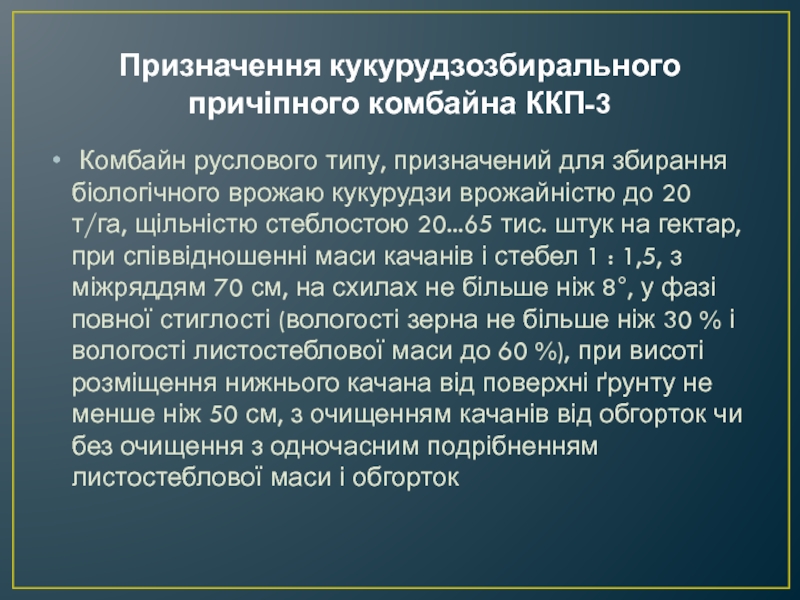

Слайд 7Призначення кукурудзозбирального причіпного комбайна ККП-3
Комбайн руслового типу, призначений для
збирання біологічного врожаю кукурудзи врожайністю до 20 т/га, щільністю стеблостою
20...65 тис. штук на гектар, при співвідношенні маси качанів і стебел 1 : 1,5, з міжряддям 70 см, на схилах не більше ніж 8°, у фазі повної стиглості (вологості зерна не більше ніж 30 % і вологості листостеблової маси до 60 %), при висоті розміщення нижнього качана від поверхні ґрунту не менше ніж 50 см, з очищенням качанів від обгорток чи без очищення з одночасним подрібненням листостеблової маси і обгорток

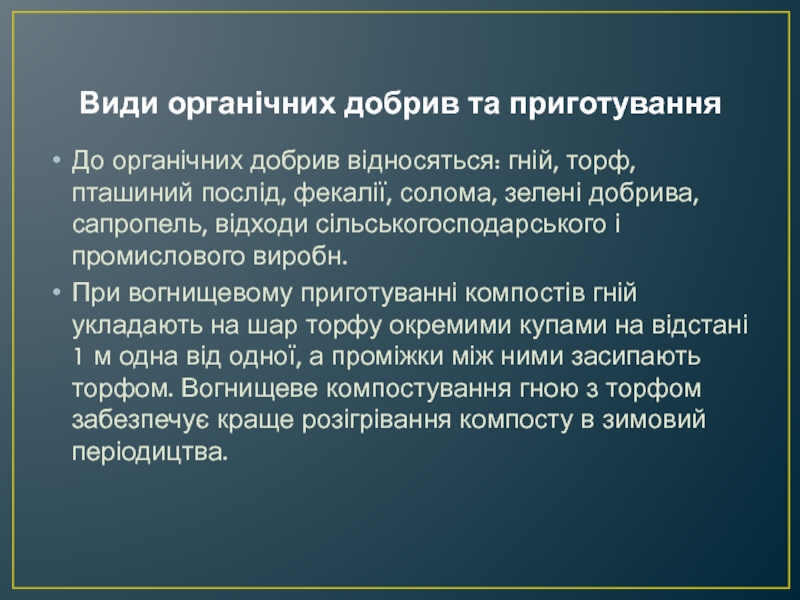

Слайд 8Види органічних добрив та приготування
До органічних добрив відносяться: гній, торф,
пташиний послід, фекалії, солома, зелені добрива, сапропель, відходи сільськогосподарського і
промислового виробн.
При вогнищевому приготуванні компостів гній укладають на шар торфу окремими купами на відстані 1 м одна від одної, а проміжки між ними засипають торфом. Вогнищеве компостування гною з торфом забезпечує краще розігрівання компосту в зимовий періодицтва.

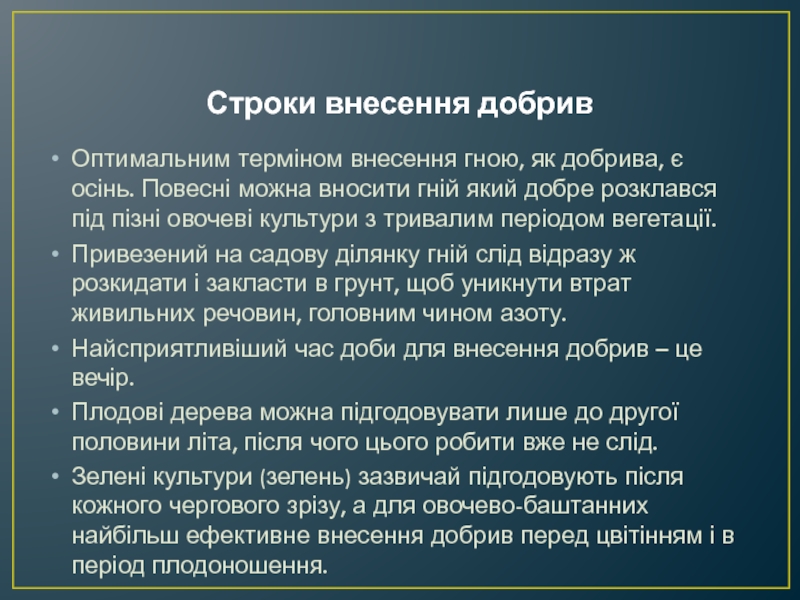

Слайд 9Строки внесення добрив
Оптимальним терміном внесення гною, як добрива, є осінь.
Повесні можна вносити гній який добре розклався під пізні овочеві
культури з тривалим періодом вегетації.
Привезений на садову ділянку гній слід відразу ж розкидати і закласти в грунт, щоб уникнути втрат живильних речовин, головним чином азоту.
Найсприятливіший час доби для внесення добрив – це вечір.
Плодові дерева можна підгодовувати лише до другої половини літа, після чого цього робити вже не слід.
Зелені культури (зелень) зазвичай підгодовують після кожного чергового зрізу, а для овочево-баштанних найбільш ефективне внесення добрив перед цвітінням і в період плодоношення.
Слайд 10Заходи безпеки під час виконання слюсарних робіт
Під час роботи бути
уважним, не відволікатися сторонніми розмовами, не відволікати уваги інших. Необхідно
бути особливо уважним під час розмітки у просторі, коли вістря загостреної рисувалки на рейсмусі може виявитися на рівні очей. На вільне вістря рисувалки після роботи, а також під час перерв необхідно одягати запобіжні кінцевики.
Перед обробленням деталі пневматичним або електроінструментом переконатися, що деталь чи заготовка надійно закріплені і не можуть прокручуватися під час оброблення.
