Тормозная система легкового автомобиля

Слайды и текст этой презентации

Слайд 1

Слайд 2Тормозная система легкового автомобиля

Тормозная система легкового автомобиля

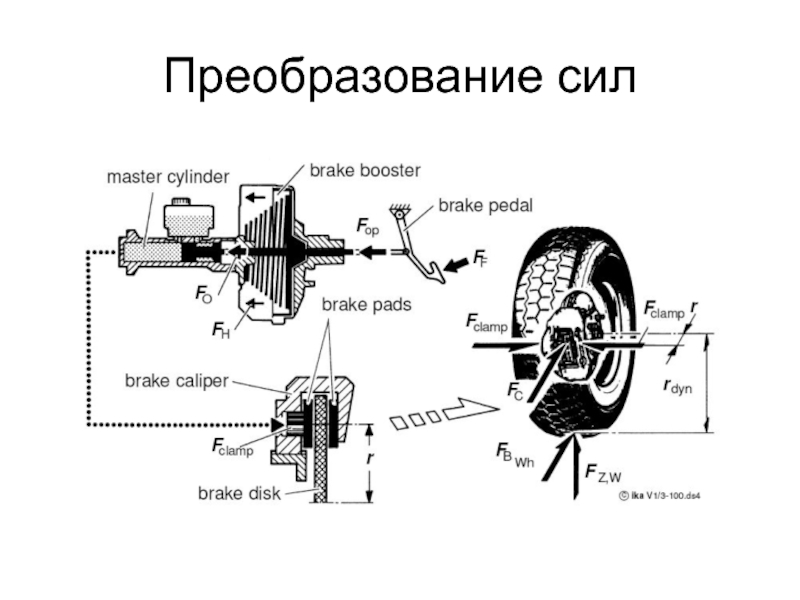

Слайд 3Преобразование сил

Преобразование сил

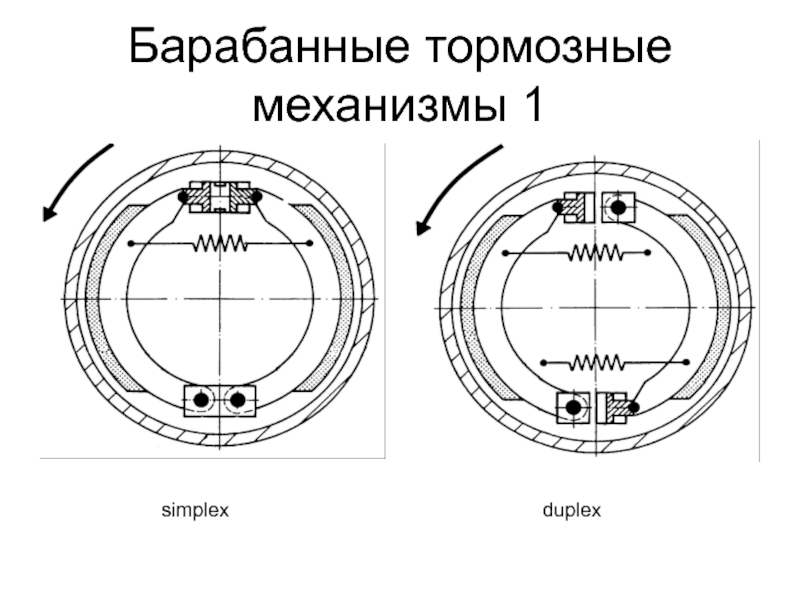

Слайд 4Барабанные тормозные механизмы 1

Барабанные тормозные механизмы 1

Слайд 5Барабанные тормозные механизмы 2

Барабанные тормозные механизмы 2

Слайд 6Барабанные тормозные механизмы 3
duo-servo

Барабанные тормозные механизмы 3duo-servo

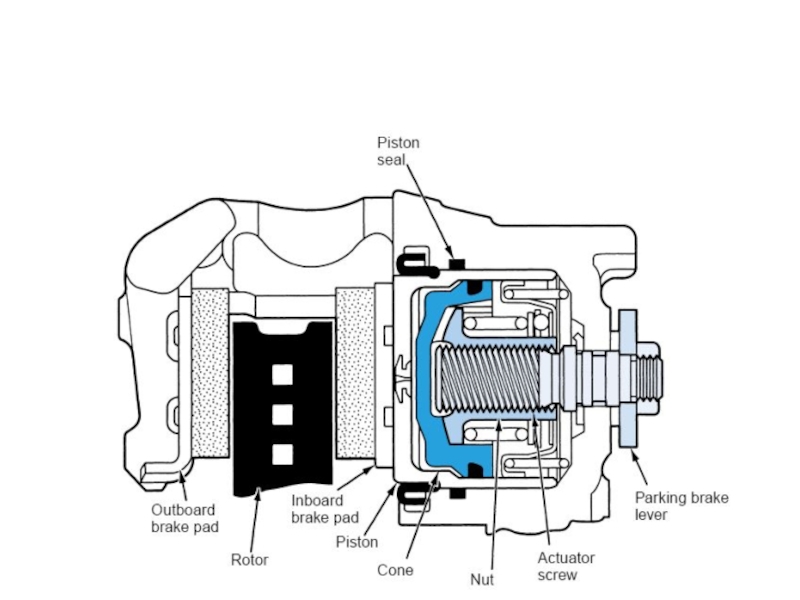

Слайд 7Дисковые тормозные механизмы

Дисковые тормозные механизмы

Слайд 8

Слайд 9Характеристики тормозных механизмов

Характеристики тормозных механизмов

Слайд 10Схема тормозной системы КамАЗ 5350

Схема тормозной системы КамАЗ 5350

Слайд 11Схема тормозной системы КамАЗ 6520

Схема тормозной системы КамАЗ 6520

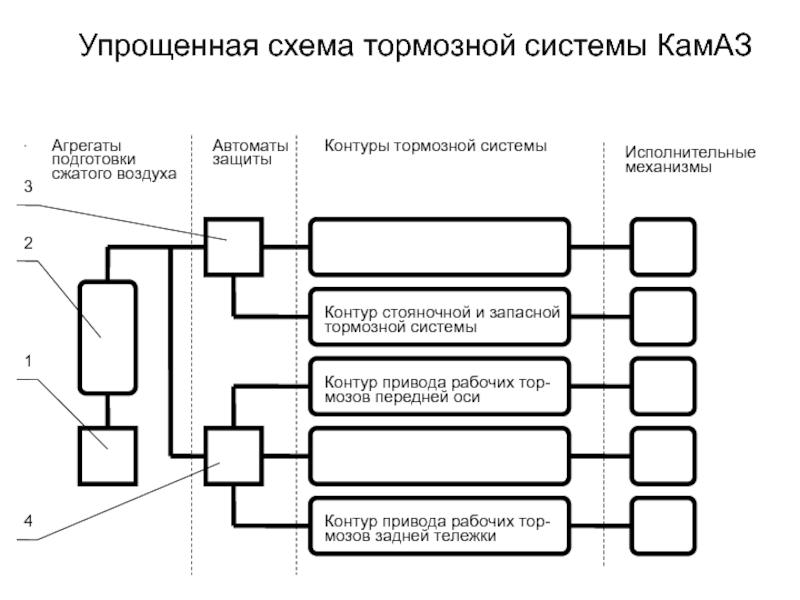

Слайд 12Упрощенная схема тормозной системы КамАЗ

Упрощенная схема тормозной системы КамАЗ

Слайд 13Схема тормозного привода I и II контуров:

Схема тормозного привода I и II контуров:

Слайд 14Тормозной кран

Тормозной кран

Слайд 15Регулятор тормозных сил

Регулятор тормозных сил

Слайд 16Клапан ограничения давления

Клапан ограничения давления

Слайд 17Регулятор тормозных сил 475.710.029.0

Регулятор тормозных сил 475.710.029.0

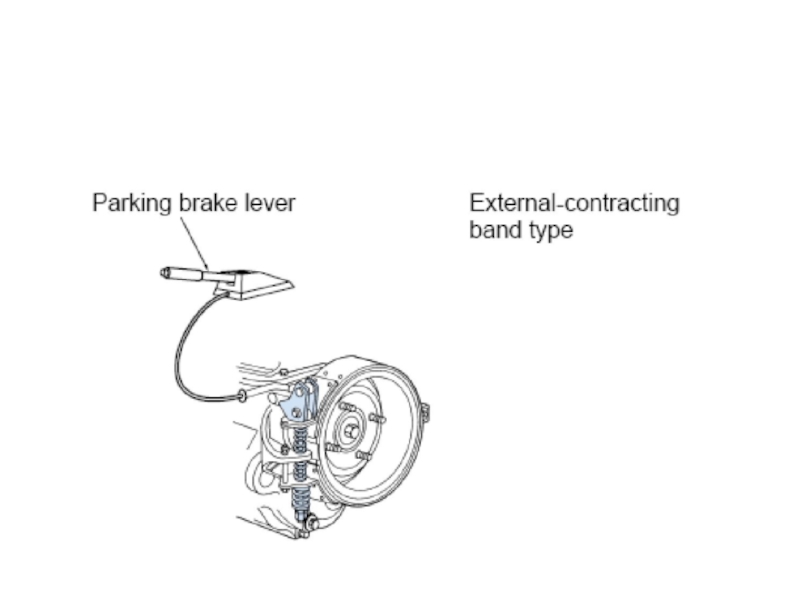

Слайд 18

Слайд 19

Слайд 20

Слайд 21

Слайд 22

Слайд 23

Слайд 24

Слайд 25

Слайд 26

Слайд 27

Слайд 28

Слайд 29

Слайд 30

Слайд 311. Давление на выходе равно давлению на вхо-де. Начало блокировки

колеса.
2. Выдержка давления.
3. Снижение давления.
4. Выдержка давления.
5. Повышение давления.
6.

Выдержка давления.
7. Повышение давления.
8. Снижение давления.

1. Давление на выходе равно давлению на вхо-де. Начало блокировки колеса.2. Выдержка давления. 3. Снижение давления.4. Выдержка

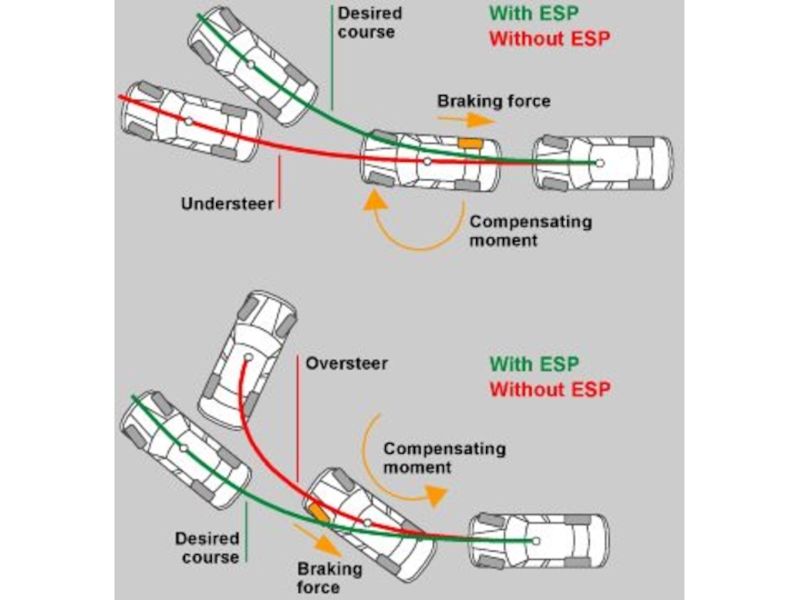

Слайд 32ESP
ESP включает функции:
ABS Anti-lock Brake System
EBD Electronic Brake

force Distribution
TCS Traction Control System
AYC Active Yaw Control

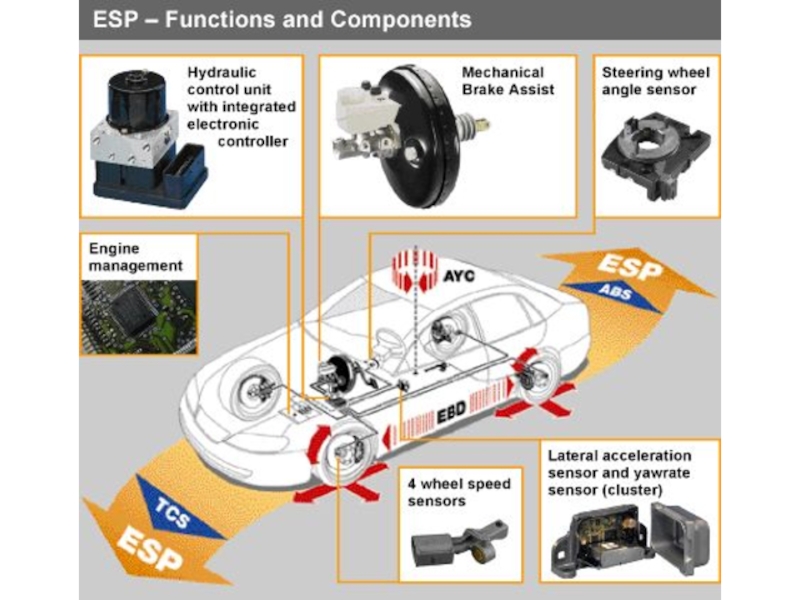

ESPESP включает функции: ABS Anti-lock Brake System EBD Electronic Brake force Distribution TCS Traction Control System AYC

Слайд 33

Слайд 34

Слайд 35EBD – Electronic Brake force Distribution

EBD – Electronic Brake force Distribution
