Слайд 1Твердые диэлектрики, применяемые в ТВН
Материалы: электрофарфор, фарфор, электрокартон, бумага, кремнийорганические

композиции, резина, полимеры.
Основные требования: электрическая прочность, механическая прочность, термостойкость
Электропроводность

твердых диэлектриков:

Зависимости электропроводности от внешних факторов

a=0.04-0.05 1/град

Проводимость в основном ионная, в сильных электрических полях - электронная

Твердые диэлектрики, применяемые в ТВНМатериалы: электрофарфор, фарфор, электрокартон, бумага, кремнийорганические композиции, резина, полимеры.Основные требования: электрическая прочность, механическая

Слайд 2

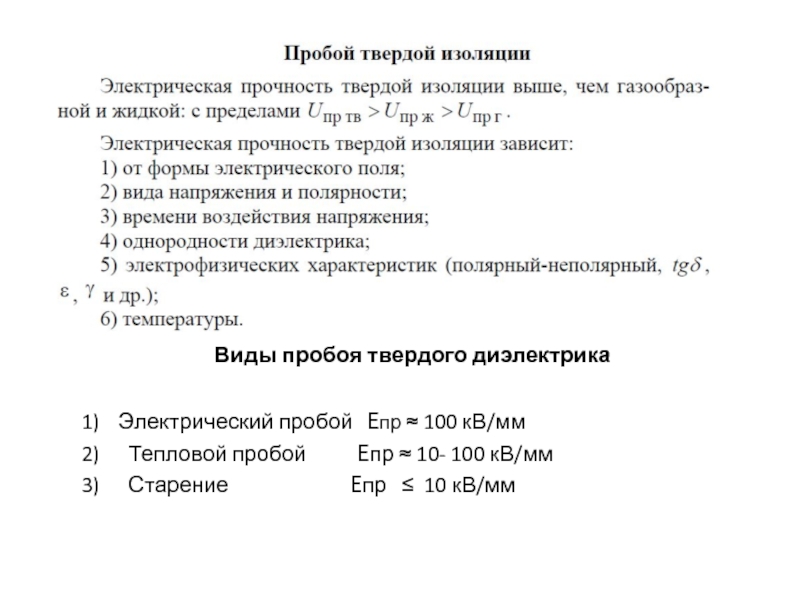

Слайд 3Виды пробоя твердого диэлектрика
Электрический пробой Eпр ≈ 100 кВ/мм
Тепловой

пробой Eпр ≈ 10- 100 кВ/мм
Старение

Eпр ≤ 10 кВ/мм

Виды пробоя твердого диэлектрикаЭлектрический пробой Eпр ≈ 100 кВ/ммТепловой пробой Eпр ≈

Слайд 4Влияние времени приложения напряжения на электрическую прочность твердого диэлектрика

Слайд 5Влияние толщины (d) твердого диэлектрика на электрическую прочность ( Eпр)
d↓

Eпр

↑

Эффект применяется в конденсаторной и кабельной технике путем применения тонкопленочных диэлектриков

Влияние температуры. Тепловой пробой твердого диэлектрика

Влияние толщины (d) твердого диэлектрика на электрическую прочность ( Eпр)d↓

Слайд 6Физическая картина развития теплового пробоя
S – площадь обкладок
Тепловое равновесие
Точка предельного

равновесия

Слайд 7Частичные разряды в твердых изолирующих материалах
Пробой включений ΔUв =250-300 В

т.е. вблизи минимума кривой Пашена
При этом нейтрализуется заряд
Возникает скачок

напряжения на емкости объекта qx = Cэ : ΔUx

Нормируемой величиной (по МЭК) является т.н.
кажущийся заряд qx, определяемый по скачку напряжения на электродах

Частичные разряды в твердых изолирующих материалахПробой включений ΔUв =250-300 В т.е. вблизи минимума кривой ПашенаПри этом нейтрализуется

Слайд 8Кажущийся заряд
Частичные разряды при переменном напряжении
Интенсивность ч.р.
Энергия, рассеиваемая в одном

ч.р.
Мощность, расходуемая на 1 чр

Слайд 9Разрушающее воздействие частичных разрядов на диэлектрики
Воздействие ударных волн
Тепловое воздействие
Бомбардировка заряженными

частицами
Воздействие химически активными продуктами разряда (озон, окислы азота)
Воздействие излучения
Развитие древовидных

побегов - дендритов

Классификация и природа частичных разрядов

1. Начальные ч.р. qx=1-10 пКл. Возникают при некотором значении напряжения Uн. Вызывают медленное (от тысячи часов до нескольких лет) разрушение изоляции. Физическая природа – электронные лавины во включениях или местах резкого усиления поля. Начальные ч.р. - неустойчивы

2. Критические ч.р. qx>1000 пКл. Для критических ч.р. характерно резкое увеличение интенсивности в области U=Uк > Uн ( Uk – напряжение критических ч.р. ). Это сравнительно мощные стримерные разряды, разлагающие некороностойкие органические материалы с выделение газа и образование полостей и трещин. Появление критических ч.р. При эксплуатации в/в оборудования недопустимо, т.к. ведет к быстрому (от нескольких секунд до нескольких минут) пробою изоляции.

Дендрид в полиэтилене

Разрушающее воздействие частичных разрядов на диэлектрикиВоздействие ударных волнТепловое воздействиеБомбардировка заряженными частицамиВоздействие химически активными продуктами разряда (озон, окислы

Слайд 10Частичные разряды при постоянном напряжении
Временной интервал между последовательными ч.р. Составляет

секунды – десятки секунд, так как время восстановления напряжения после

ч.р. при постоянном внешнем напряжении определяется электропроводностью диэлектрика, которая крайне низка.
Интенсивность ч.р. при постоянном напряжении на несколько порядков ниже допустимы более высокие рабочие напряженности электрического поля.

Частичные разряды при импульсном напряжении

Принципиально не отличаются от ч.р. на переменном напряжении. При каждом приложении импульса напряжения, например при перенапряжениях в сетях ВН, возникают вспышки ч.р. В результате многократного воздействия импульсных перенапряжений возникает кумулятивный эффект – накопление повреждений и пробой изоляции

Частичные разряды при постоянном напряженииВременной интервал между последовательными ч.р. Составляет секунды – десятки секунд, так как время
