Лекция 15Базовые картографические концепцииСоздание карт в ArcMapВывод карт на печатьCopyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайды и текст этой презентации
Слайд 1УЧЕБНЫЙ КУРС
«ГЕОИНФОРМАЦИОННЫЕ СИСТЕМЫ И ПРОСТРАНСТВЕННЫЙ АНАЛИЗ»
УНЦ «ГИС технологии», СПбГЭТУ
Представление
данных в ArcMap
Слайд 2Лекция 15
Базовые картографические концепции
Создание карт в ArcMap
Вывод карт на печать
Copyright
2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС
технологии», СПбГЭТУ
Слайд 3Цели карты и цели дизайна
Цели карты
Обмен информацией
Выявление взаимосвязей
Иллюстрация результатов анализа
Поддержка
принятия решений
Цели дизайна
Манипулирование графическими характеристиками
Выполнение поставленных целей
Copyright 2000-2004 ESRI.
Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

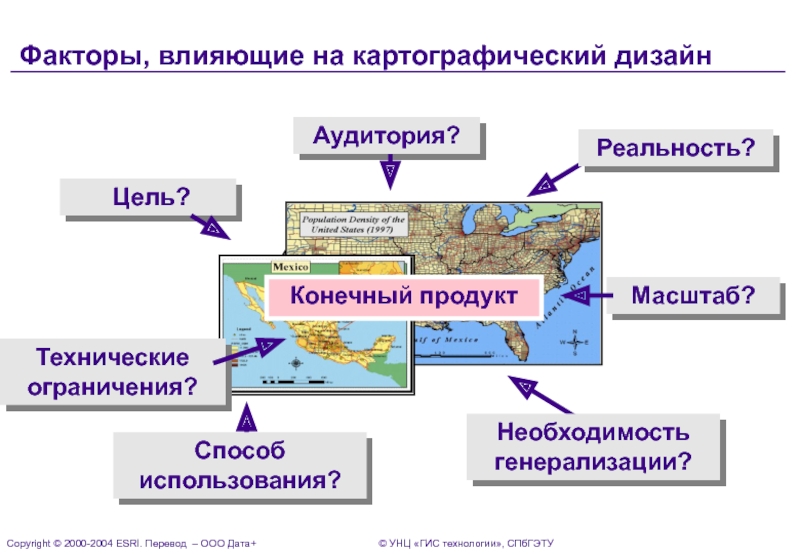

Слайд 4Факторы, влияющие на картографический дизайн
Final design
Конечный продукт
Copyright
2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии»,
СПбГЭТУ
Слайд 5Карта как средство коммуникации
Мысленный образ реальности
Реальность
Пользователь карты
Картограф / ГИС
специалист
Компиляция
Воображение
Распознавание объектов
Отбор объектов
Классификация
УпрощениеВыбор условных обозначений
Чтение
Анализ
Интерпретация
Карта
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

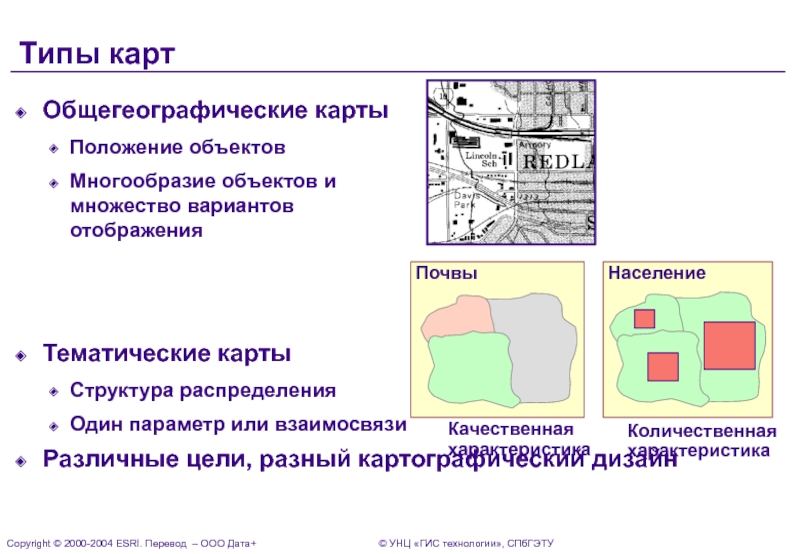

Слайд 6Общегеографические карты
Положение объектов
Многообразие объектов и
множество вариантов отображения
Тематические карты
Структура распределения
Один параметр или взаимосвязи
Различные цели, разный картографический дизайн
Типы карт
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 7Вопросы картографического дизайна
Цвета, шаблоны цветового оформления и текст
Восприятие цветов и
условных обозначений
Легкость восприятия объектов и текста
Визуальный контраст и иерархия
Визуальный баланс
Размер
Значение
Copyright
2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

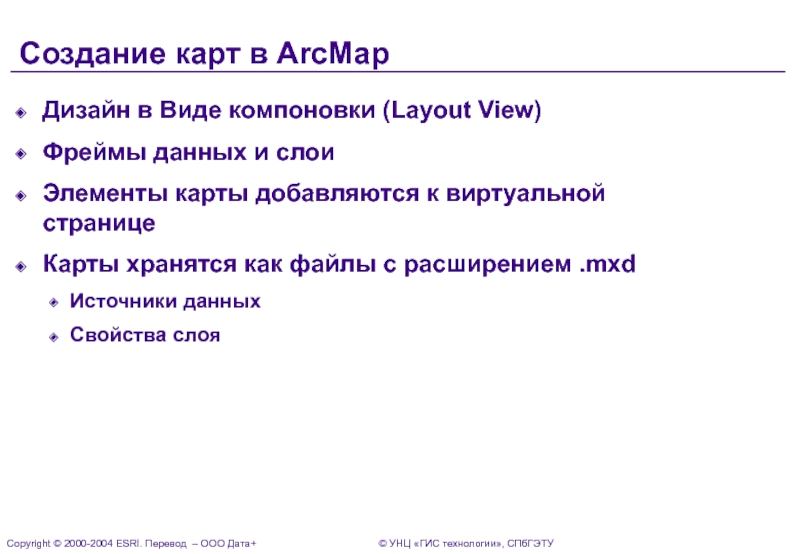

Слайд 8Создание карт в ArcMap
Дизайн в Виде компоновки (Layout View)
Фреймы
данных и слои
Элементы карты добавляются к виртуальной странице
Карты хранятся как
файлы с расширением .mxdИсточники данных
Свойства слоя
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 9Установка параметров страницы
Помните о цели
Карта будет рассматриваться вблизи или на
расстоянии?
Какой оптимальный размер страницы?
Карта будет иметь книжную или альбомную
ориентацию страницы? Какой принтер будет использоваться, и какие у него ограничения?
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

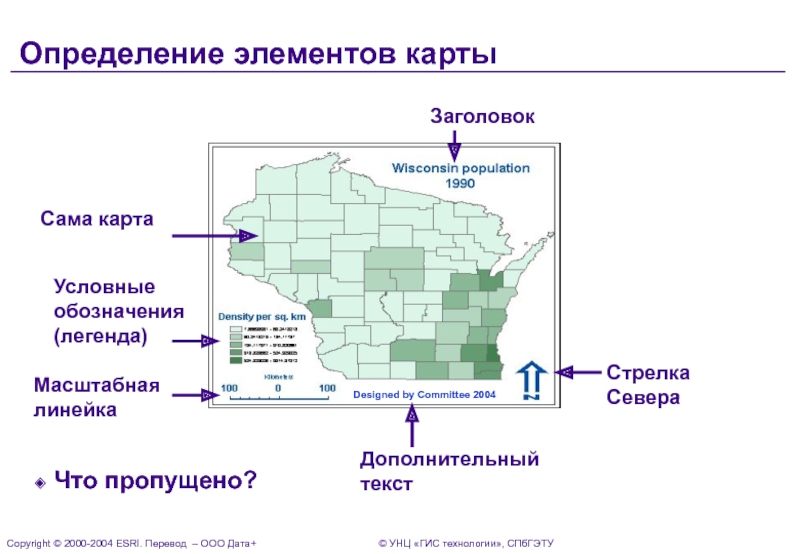

Слайд 10Определение элементов карты
Заголовок
Сама карта
Стрелка Севера
Условные обозначения (легенда)
Масштабная линейка
Designed by Committee
2004
Дополнительный текст
Что пропущено?
Copyright 2000-2004 ESRI. Перевод – ООО
Дата+ УНЦ «ГИС технологии», СПбГЭТУ

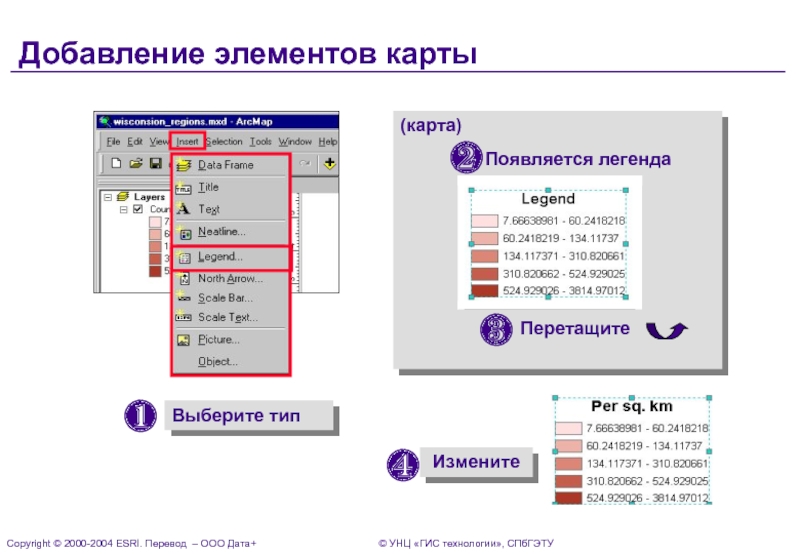

Слайд 11Добавление элементов карты
Выберите тип
4
(карта)
Перетащите
Появляется легенда
Измените
Copyright 2000-2004 ESRI. Перевод –
ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 12Пример диалогового окна Свойства легенды
Измените
Двойной щелчок мыши
Copyright 2000-2004 ESRI.
Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

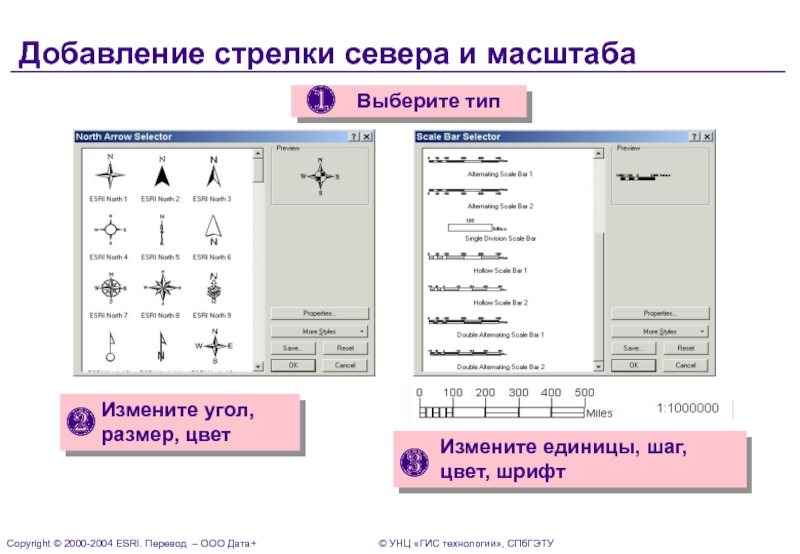

Слайд 13Добавление стрелки севера и масштаба
Измените угол,
размер, цвет
Измените единицы,
шаг,
цвет, шрифт Выберите тип
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 14Координатные сетки
Отображают координатную привязку на картах
Разные системы привязки:
Сочетание градусной и
координатной сетки на одной и той же карте
Широта/Долгота
Индексы ABC/123
Градусная сетка
Индексная
сеткаЕдиницы карты
Сетка координат
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 15Одинаковое использование
Текстовая информация
Заголовок и авторы
Источники данных, дата, проекция
Дата создания карты
и дата, на которую приведены данные
Комментарии и благодарности
Copyright 2000-2004
ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 16Инструменты компоновки
Инструменты масштабирования
для страницы компоновки
Дополнительные настройки компоновки в меню Инструменты > Опции
27%
100%
50%
Масштаб карты не меняется
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

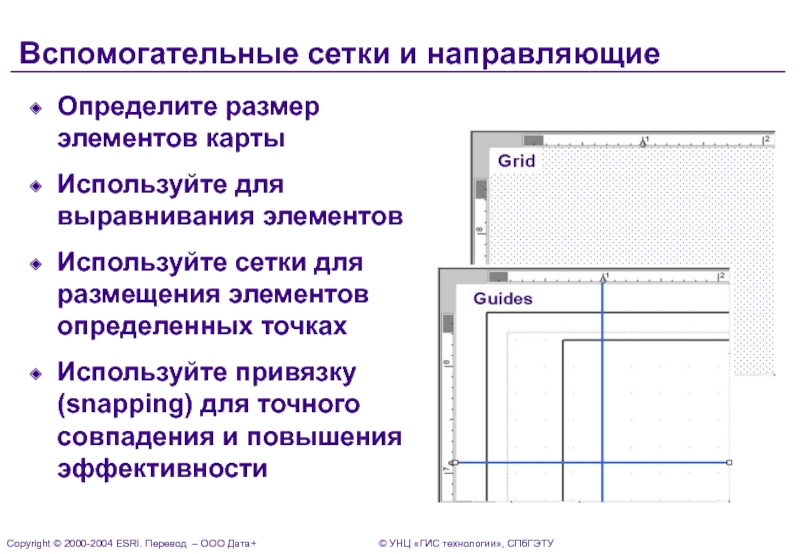

Слайд 17Вспомогательные сетки и направляющие
Определите размер элементов карты
Используйте для выравнивания элементов
Используйте
сетки для
размещения элементов в определенных точках
Используйте
привязку (snapping) для точного совпадения и повышения эффективностиCopyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 18Придает всем картам серии единый вид
Шаблоны ArcMap
Создайте собственный шаблон
Создание и
использование шаблонов карт
Выберите стандартный шаблон
Copyright 2000-2004 ESRI. Перевод –
ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 19Вывод карт на плоттеры и принтеры
Выберите механизм принтера
ArcPress
PostScript
Windows
Механизм принтера ArcPress
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ
«ГИС технологии», СПбГЭТУ
Слайд 20Экспорт в растровый формат
Каждый формат имеет различные выходные опции
Скопируйте карту
в буфер обмена
Экспорт карты
Copyright 2000-2004 ESRI. Перевод – ООО
Дата+ УНЦ «ГИС технологии», СПбГЭТУ
