Лекция 14ГеообработкаПространственный анализ в ArcGISСлияние (Dissolve)Вырезание (Clip)Буфер (Buffer)Наложение (Overlay)Аналитический процессModelBuilderCopyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайды и текст этой презентации
Слайд 1УЧЕБНЫЙ КУРС
«ГЕОИНФОРМАЦИОННЫЕ СИСТЕМЫ И ПРОСТРАНСТВЕННЫЙ АНАЛИЗ»
УНЦ «ГИС технологии», СПбГЭТУ
Пространственый
анализ и геообработка

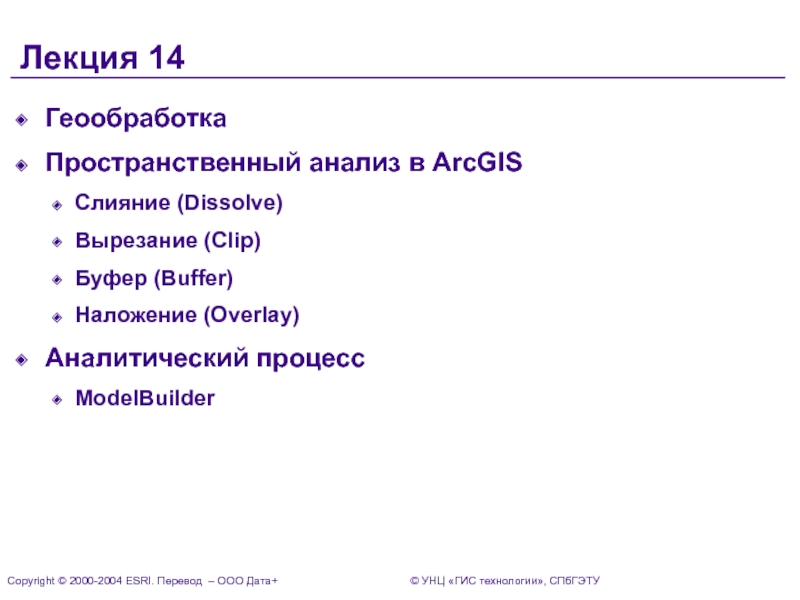

Слайд 2Лекция 14
Геообработка
Пространственный анализ в ArcGIS
Слияние (Dissolve)
Вырезание (Clip)
Буфер (Buffer)
Наложение (Overlay)
Аналитический процесс
ModelBuilder
Copyright
2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС
технологии», СПбГЭТУ

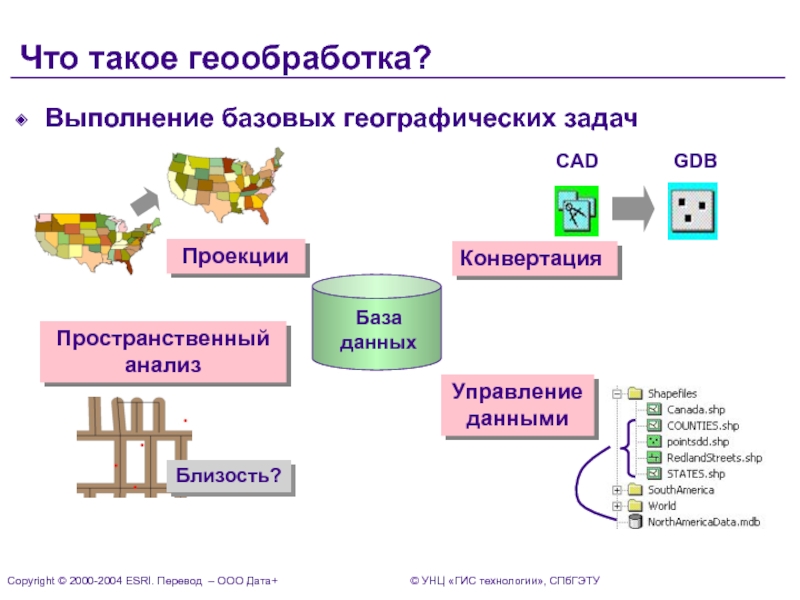

Слайд 3Что такое геообработка?
Выполнение базовых географических задач
Пространственный анализ
Конвертация
Проекции
Управление данными
База данных
Близость?
Copyright
2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии»,
СПбГЭТУ

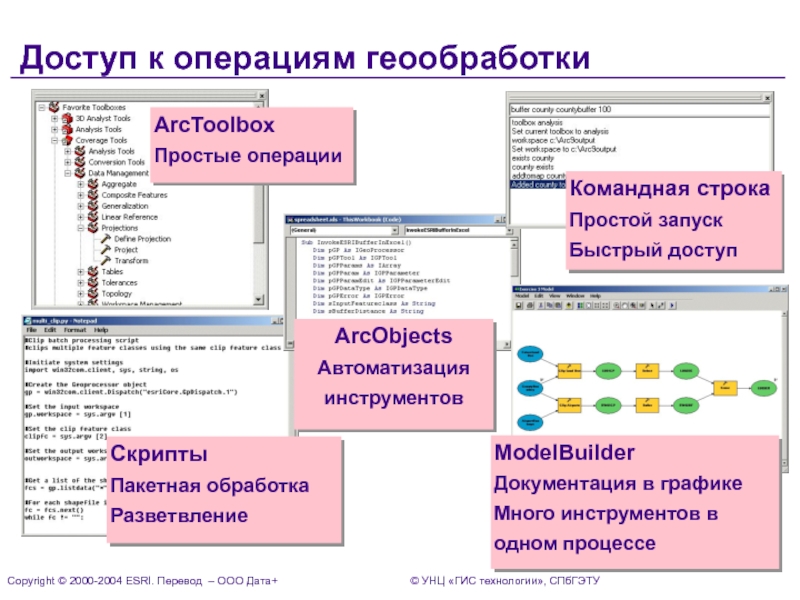

Слайд 4Доступ к операциям геообработки
ArcToolbox
Простые операции
Командная строка
Простой запуск
Быстрый доступ
ArcObjects
Автоматизация
инструментов
Скрипты
Пакетная обработка
Разветвление
ModelBuilder
Документация в графике
Много инструментов в
одном процессе
Copyright 2000-2004 ESRI.
Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

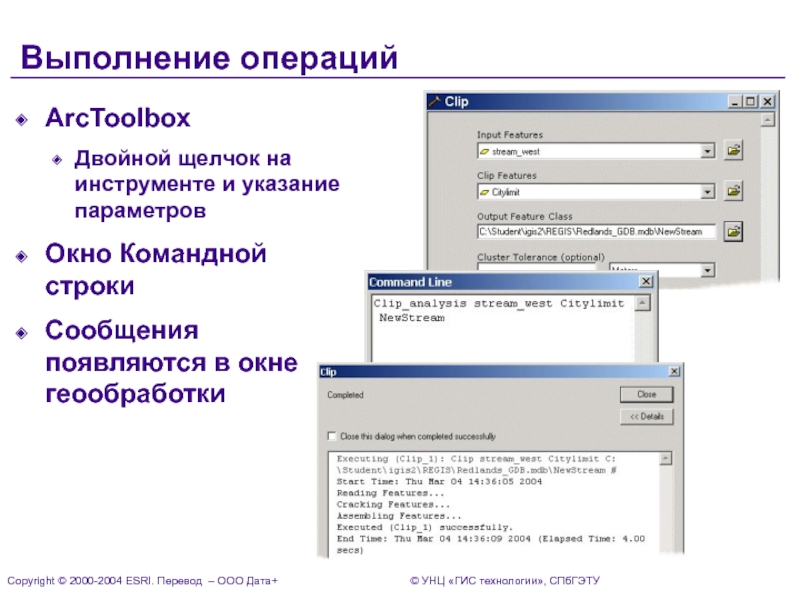

Слайд 5Выполнение операций
ArcToolbox
Двойной щелчок на инструменте и указание параметров
Окно Командной строки
Сообщения
появляются в окне геообработки
Copyright 2000-2004 ESRI. Перевод – ООО
Дата+ УНЦ «ГИС технологии», СПбГЭТУ

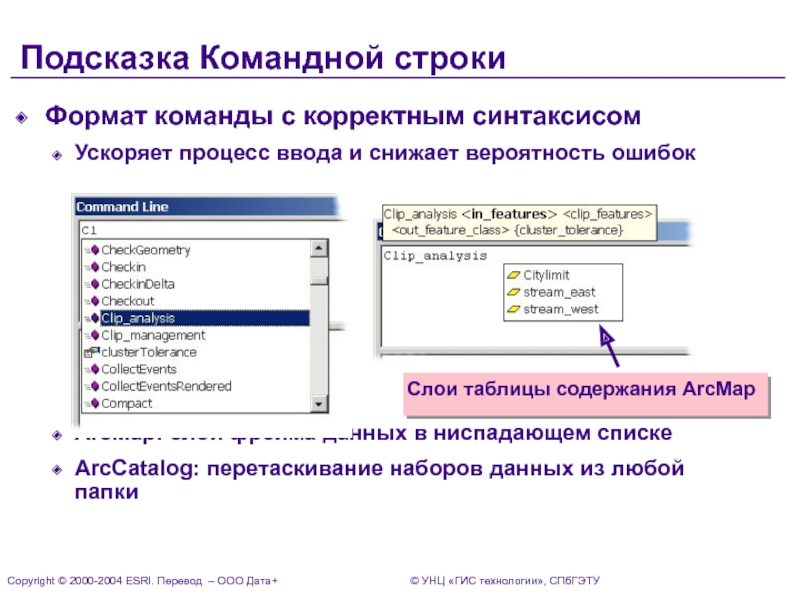

Слайд 6Подсказка Командной строки
Формат команды с корректным синтаксисом
Ускоряет процесс ввода и
снижает вероятность ошибок
ArcMap: слои фрейма данных в ниспадающем списке
ArcCatalog: перетаскивание
наборов данных из любой папкиСлои таблицы содержания ArcMap
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

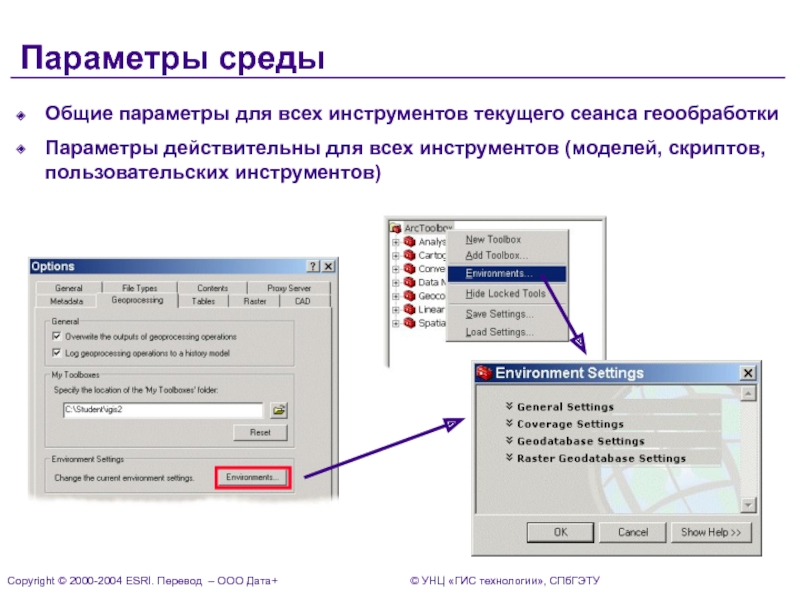

Слайд 7Параметры среды
Общие параметры для всех инструментов текущего сеанса геообработки
Параметры действительны
для всех инструментов (моделей, скриптов, пользовательских инструментов)
Copyright 2000-2004 ESRI.
Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

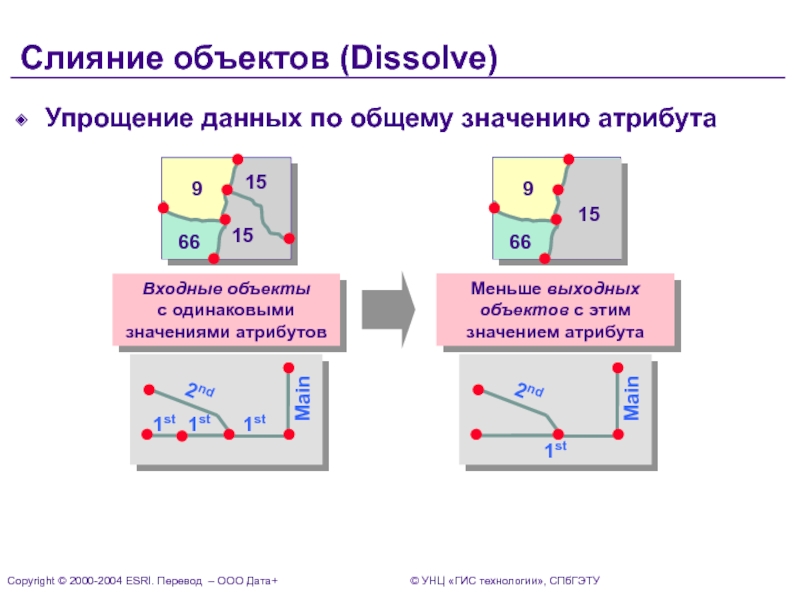

Слайд 8Слияние объектов (Dissolve)
Упрощение данных по общему значению атрибута
Copyright 2000-2004
ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

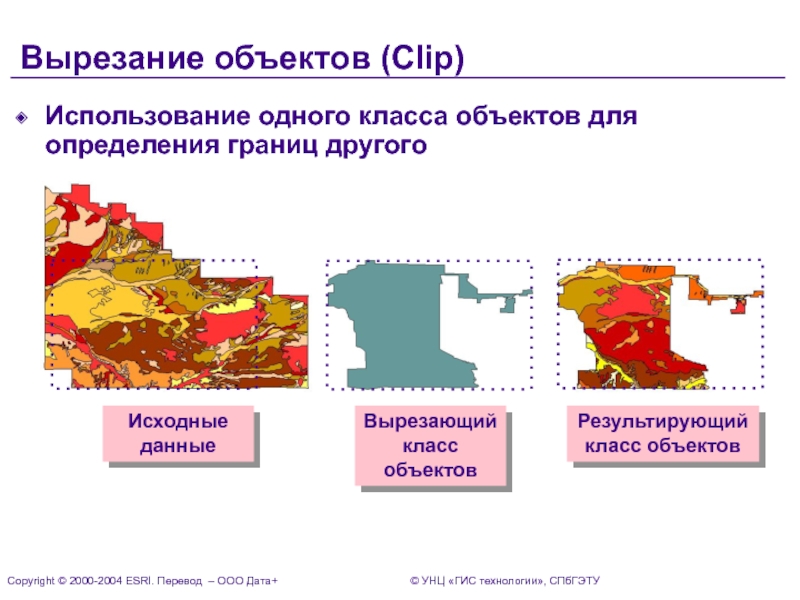

Слайд 9Вырезание объектов (Clip)
Использование одного класса объектов для определения границ другого
Исходные
данные
Вырезающий класс объектов
Результирующий класс объектов
Copyright 2000-2004 ESRI. Перевод –
ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

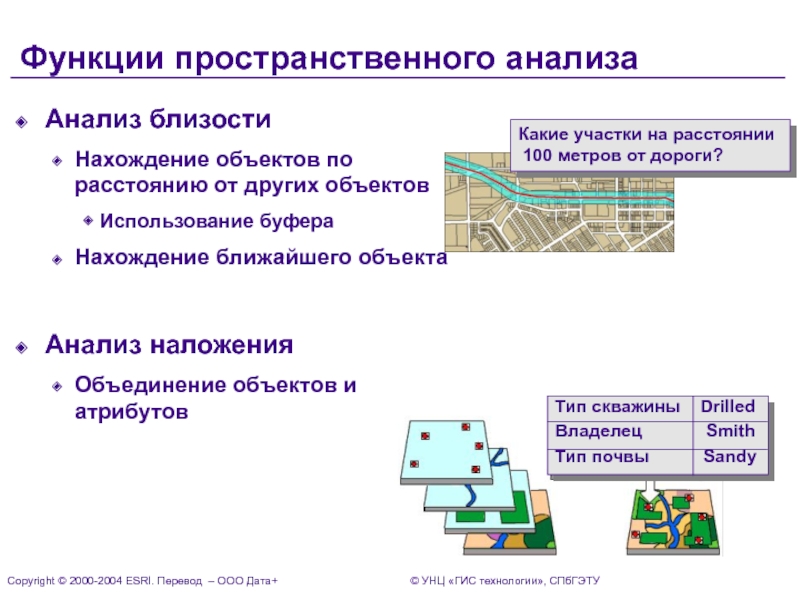

Слайд 10Функции пространственного анализа
Анализ близости
Нахождение объектов по расстоянию от других объектов
Использование буфера
Нахождение ближайшего объекта
Анализ наложения
Объединение объектов и атрибутов
Какие участки на
расстоянии
100 метров от дороги?Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

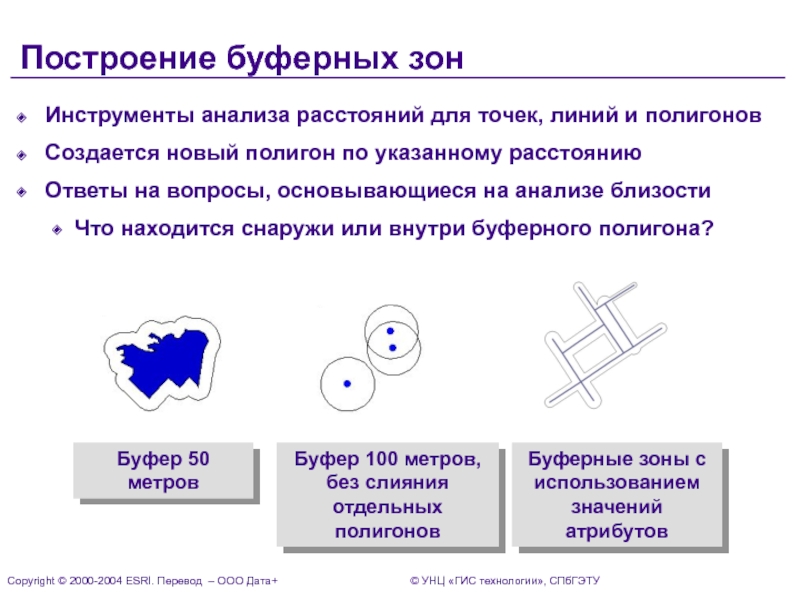

Слайд 11Построение буферных зон
Инструменты анализа расстояний для точек, линий и полигонов
Создается новый полигон по указанному расстоянию
Ответы на вопросы, основывающиеся на
анализе близостиЧто находится снаружи или внутри буферного полигона?
Буфер 50 метров
Буферные зоны с использованием значений атрибутов
Буфер 100 метров, без слияния отдельных полигонов
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

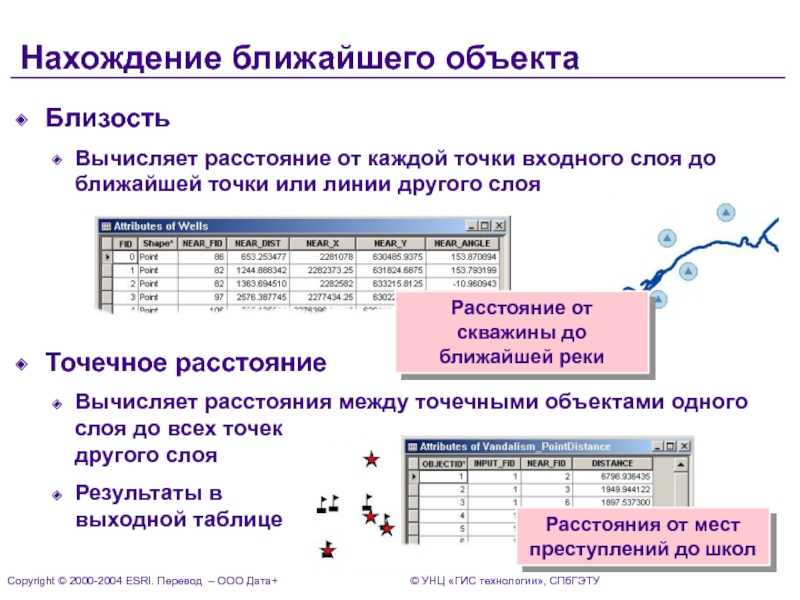

Слайд 12Расстояния от мест преступлений до школ
Нахождение ближайшего объекта
Близость
Вычисляет расстояние от
каждой точки входного слоя до ближайшей точки или линии другого
слояТочечное расстояние
Вычисляет расстояния между точечными объектами одного слоя до всех точек другого слоя
Результаты в выходной таблице
Расстояние от скважины до ближайшей реки
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

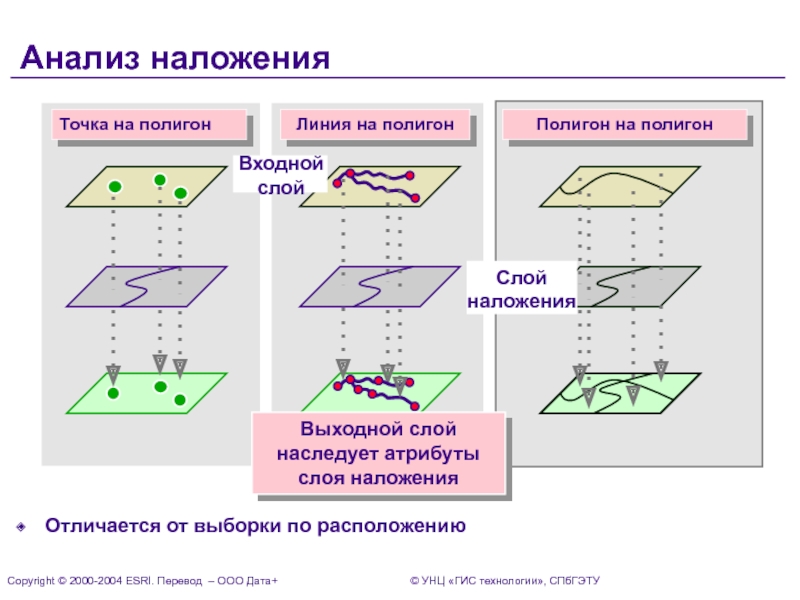

Слайд 13
Отличается от выборки по расположению
Анализ наложения
Линия
на полигон
Полигон на полигон
Точка на полигон
Выходной слой наследует атрибуты слоя
наложенияCopyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

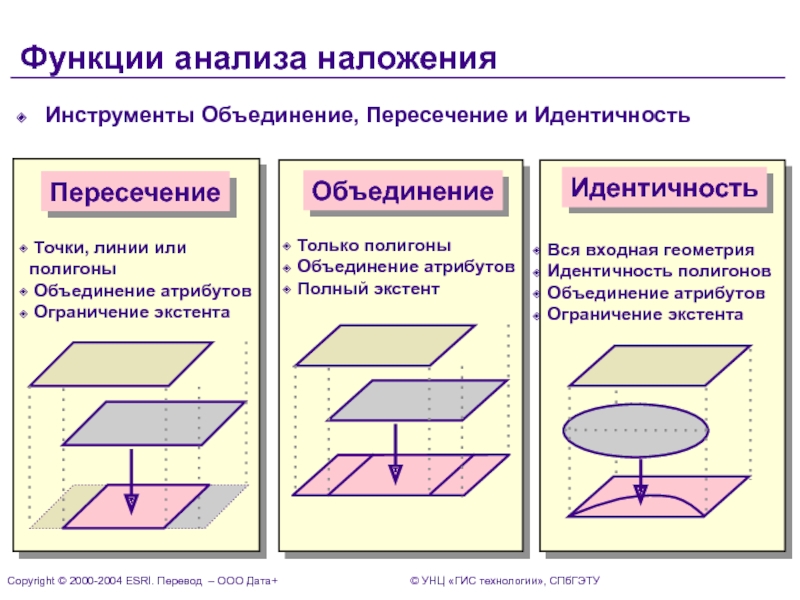

Слайд 14Функции анализа наложения
Точки, линии или полигоны
Объединение атрибутов
Ограничение экстента
Пересечение
Только полигоны
Объединение атрибутов
Полный экстент
Объединение
Инструменты Объединение, Пересечение
и Идентичность Вся входная геометрия
Идентичность полигонов
Объединение атрибутов
Ограничение экстента
Идентичность
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

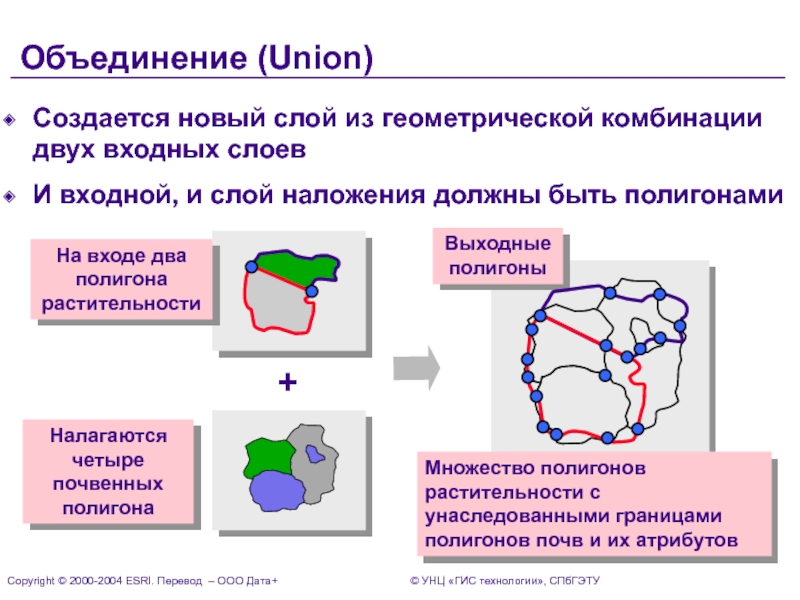

Слайд 15Объединение (Union)
Создается новый слой из геометрической комбинации двух входных слоев
И
входной, и слой наложения должны быть полигонами
Налагаются четыре почвенных полигона
+
Выходные
полигоныНа входе два полигона растительности
Множество полигонов растительности с унаследованными границами полигонов почв и их атрибутов
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

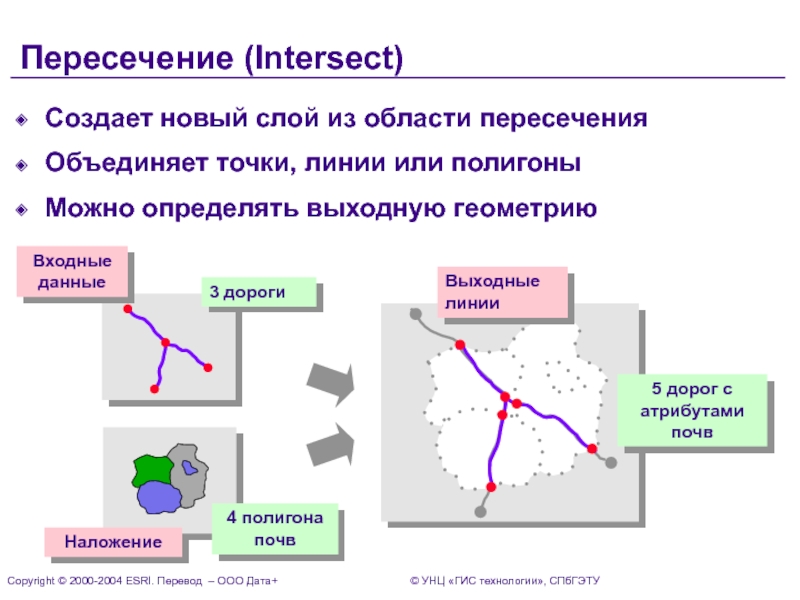

Слайд 16Пересечение (Intersect)
Создает новый слой из области пересечения
Объединяет точки, линии или
полигоны
Можно определять выходную геометрию
5 дорог с атрибутами почв
Входные данные
3 дороги
4
полигона почвНаложение
Выходные линии
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

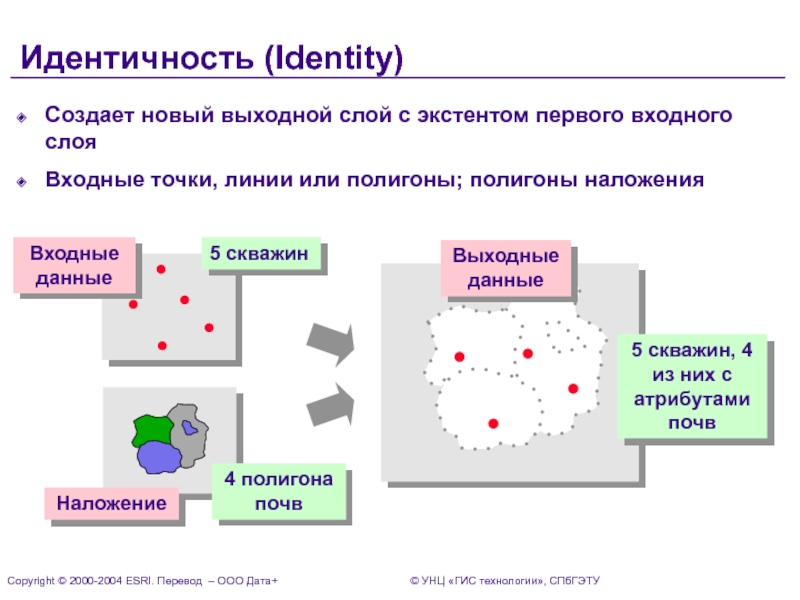

Слайд 17Идентичность (Identity)
Создает новый выходной слой с экстентом первого входного слоя
Входные
точки, линии или полигоны; полигоны наложения
5 скважин, 4 из них
с атрибутами почвВходные данные
5 скважин
4 полигона почв
Наложение
Выходные данные
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

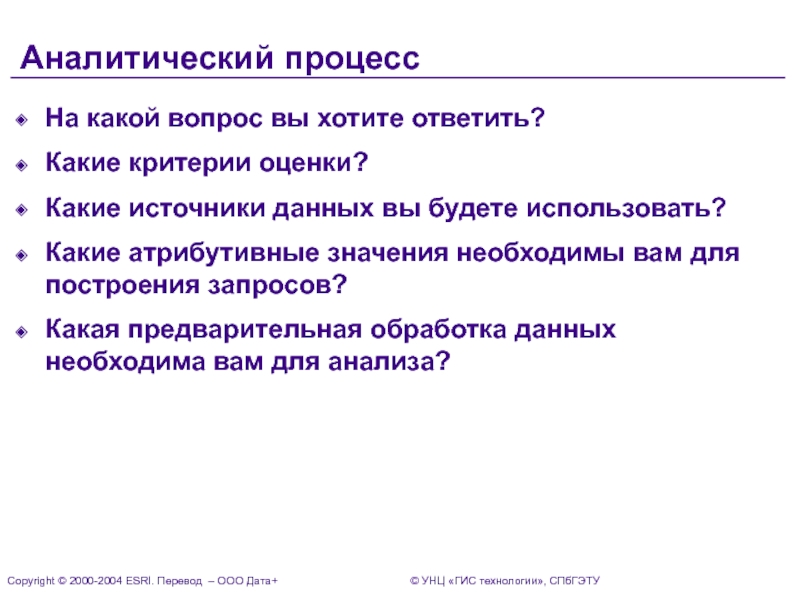

Слайд 18Аналитический процесс
На какой вопрос вы хотите ответить?
Какие критерии оценки?
Какие источники
данных вы будете использовать?
Какие атрибутивные значения необходимы вам для построения
запросов?Какая предварительная обработка данных необходима вам для анализа?
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

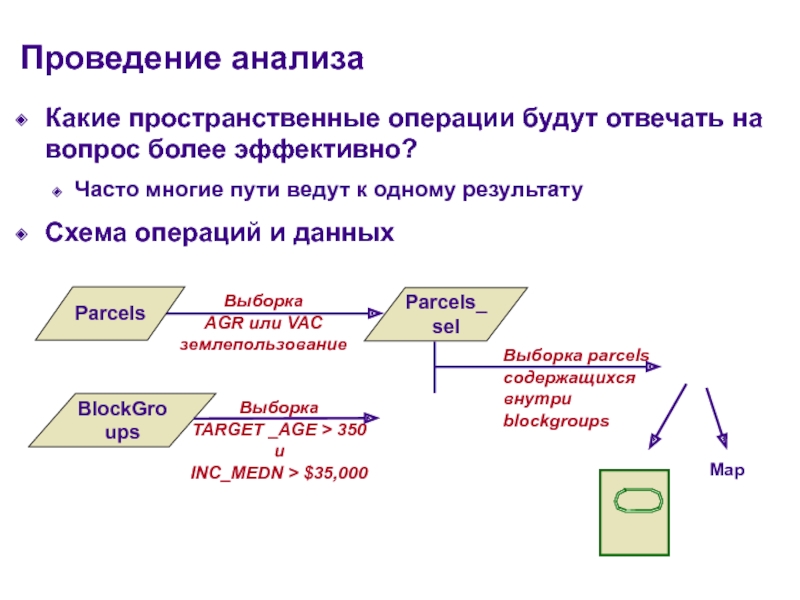

Слайд 19Проведение анализа
Какие пространственные операции будут отвечать на вопрос более эффективно?
Часто
многие пути ведут к одному результату
Схема операций и данных
Copyright
2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

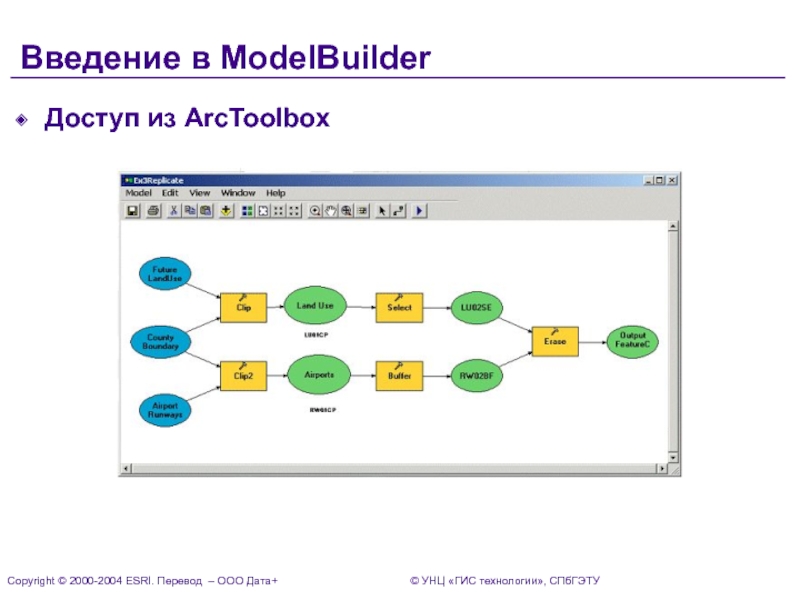

Слайд 20Введение в ModelBuilder
Доступ из ArcToolbox
Copyright 2000-2004 ESRI. Перевод –
ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

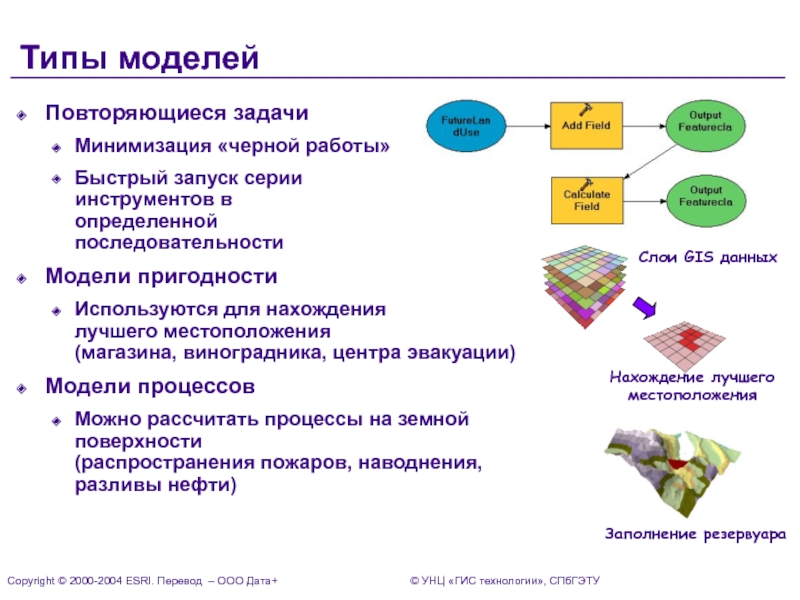

Слайд 21Типы моделей
Повторяющиеся задачи
Минимизация «черной работы»
Быстрый запуск серии
инструментов в определенной последовательности
Модели пригодности
Используются для нахождения лучшего местоположения (магазина, виноградника, центра эвакуации)
Модели процессов
Можно рассчитать процессы на земной поверхности (распространения пожаров, наводнения, разливы нефти)
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

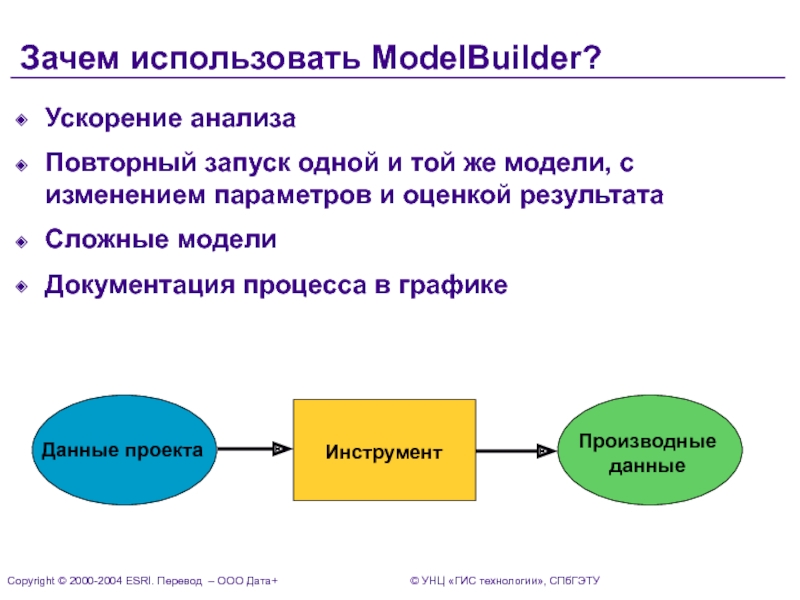

Слайд 22Зачем использовать ModelBuilder?
Ускорение анализа
Повторный запуск одной и той же модели,
с изменением параметров и оценкой результата
Сложные модели
Документация процесса в графике
Copyright
2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

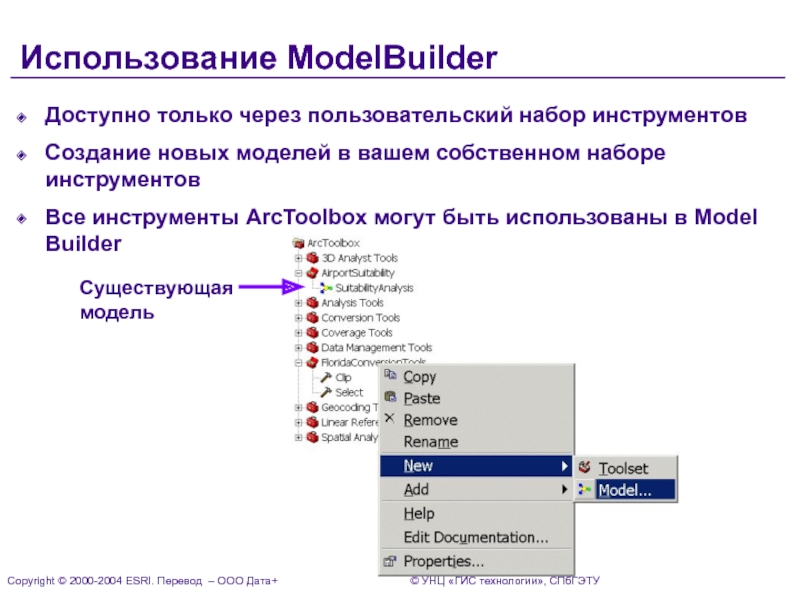

Слайд 23Использование ModelBuilder
Доступно только через пользовательский набор инструментов
Создание новых моделей
в вашем собственном наборе инструментов
Все инструменты ArcToolbox могут быть использованы
в Model BuilderCopyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
