Унифицированный язык визуального моделирования UML

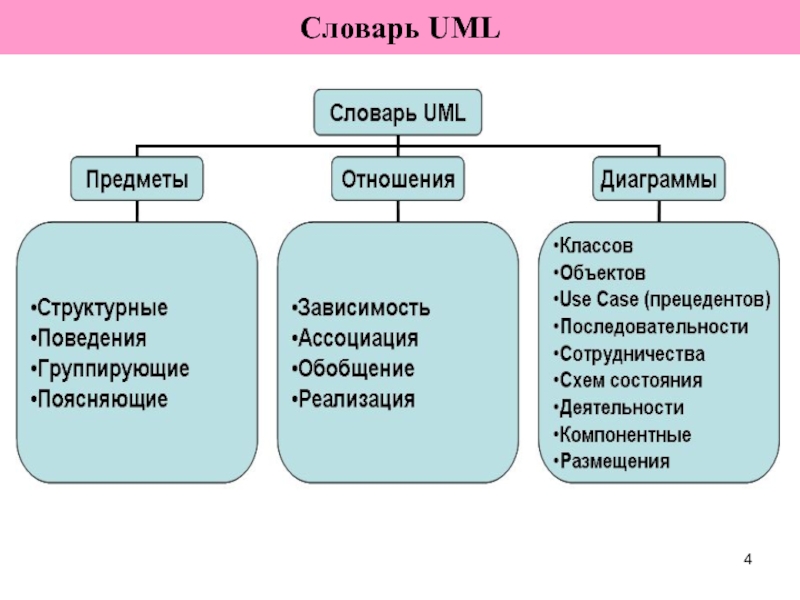

Предметы UML.
3. Отношения UML.
4. Диаграммы UML.
5. Механизмы расширения UML.

Литература: [4], [6], [10], [16].

визуализации, конструирования и документирования артефактов программных систем, а также для

моделирования экономических процессов и других не программных систем.

UML обладает следующими основными характеристиками:
является языком визуального моделирования, который обеспечивает разработку репрезентативных моделей для организации взаимодействия заказчика и разработчика ИС, различных групп разработчиков;
содержит механизмы расширения и специализации базовых концепций языка.

Активный класс
Компонент
Узел
Класс реализует один или несколько

интерфейсов
Графически класс отображается в виде прямоугольника, обычно включающего секции с именем, свойствами (атрибутами) и операциями

Активный класс
Компонент
Узел

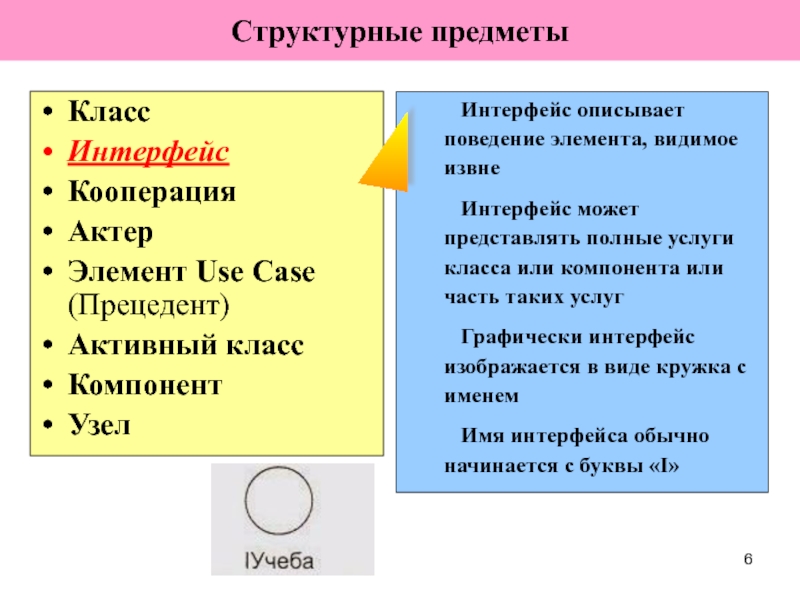

Интерфейс описывает поведение элемента,

видимое извне
Интерфейс может представлять полные услуги класса или компонента или часть таких услуг
Графически интерфейс изображается в виде кружка с именем
Имя интерфейса обычно начинается с буквы «I»

Компонент
Узел
Кооперации имеют как структурное, так и

поведенческое измерения
Конкретный класс может участвовать в нескольких кооперациях
Графически кооперация изображается как пунктирный эллипс, в который вписывается ее имя

Структурные предметы

Компонент
Узел
Каждая роль требует от системы определенного

поведения
Изображается как проволочный человечек с именем

Структурные предметы

Компонент
Узел
В модели элемент Use Case применяется

для структурирования предметов поведения
Элемент Use Case реализуется кооперацией
Изображается как эллипс, в который вписывается его имя

Обработка заказа

Структурные предметы

Компонент
Узел
Похож на обычный класс за исключением

того, что его объекты действуют одновременно с объектами других классов
Изображается как активный прямоугольник, обычно включающий имя, свойства(атрибуты) и операции

Структурные предметы

Компонент
Узел
Обычно компонент – это физическая упаковка

различных логических элементов (классов, интерфейсов и сотрудничеств)
Изображается как прямоугольник с вкладками, обычно включающий имя

Структурные предметы

Компонент
Узел
В узле размещается набор компонентов, который

может перемещаться от узла к узлу
Изображается как куб с именем

Структурные предметы

динамику как совокупности объектов, так и отдельной операции

Элементами взаимодействия являются сообщения, последовательность действий (поведение, вызываемое сообщением) и связи (соединения между объектами)
Сообщение изображается в виде направленной линии с именем ее операции

определяться поведение индивидуального класса или кооперации классов
Элементами

конечного автомата являются состояния, переходы (от состояния к состоянию), события (предметы, вызывающие переходы) и действия (реакции на переход)
Изображается как закругленный прямоугольник, обычно включающий его имя и его подсостояния (если они есть)

Предметы поведения

предметы, предметы поведения и даже другие группировки предметов

Пакет – это чисто концептуальное понятие и существует только в период разработки
Изображается как папка с закладкой, на которой обозначено его имя и, иногда, его содержание

загнутым углом, в который вписывается текстовый или графический комментарий


Поясняющие

предметы

линии, возможно направленной на независимый предмет и иногда имеющей метку

Отношения UML

разновидность ассоциации, представляющая структурное отношение между целым и его частями

Изображается в виде сплошной линии, возможно направленной, иногда имеющей метку и часто включающей другие «украшения», такие как мощность и имена ролей

Отношения UML

поведение родителя
Изображается в виде сплошной стрелки с

полым наконечником, указывающим на родителя

Отношения UML

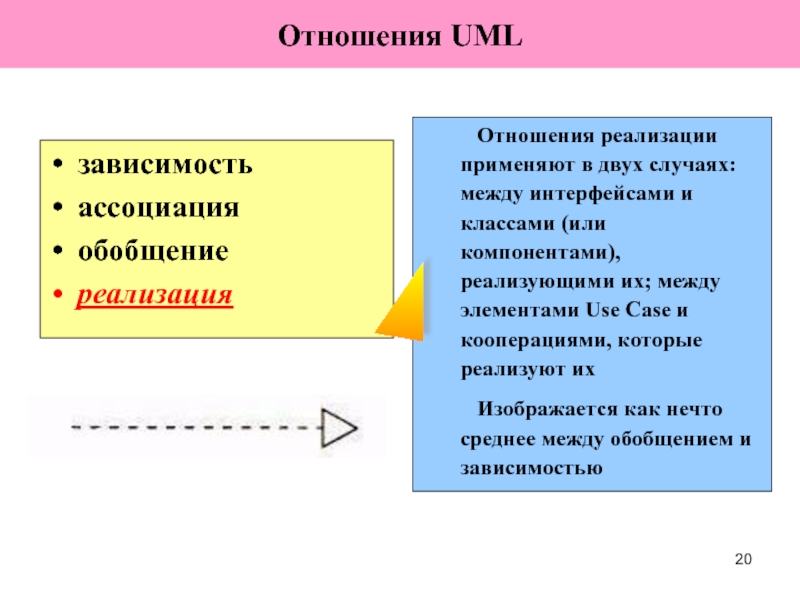

двух случаях: между интерфейсами и классами (или компонентами), реализующими их;

между элементами Use Case и кооперациями, которые реализуют их
Изображается как нечто среднее между обобщением и зависимостью

Отношения UML

отношений. Обеспечивает статическое проектное представление системы.
Диаграмма объектов – показывает

набор объектов и их отношения. Диаграмма объектов представляет статический «моментальный снимок» с экземпляров предметов, которые находятся в диаграммах классов.
Диаграмма Use Case (диаграмма прецедентов) – показывает набор элементов Use Case, актеров и их отношений. Обеспечивает статическое представление Use Case. Используется при организации и моделировании поведения системы, задании требований заказчика к системе.
Диаграмма взаимодействия – показывает взаимодействие, включающее набор объектов, их отношений, а также пересылаемые между объектами сообщения. Обеспечивает динамическое представление системы.
Диаграмма последовательности – это диаграмма взаимодействия, которая выделяет упорядочение сообщений по времени.
Диаграмма сотрудничества (диаграмма кооперации) – это диаграмма взаимодействия, которая выделяет структурную организацию объектов, посылающих и принимающих сообщения.
Диаграмма схем состояний – показывает конечный автомат, представляет состояния, переходы, события и действия. Обеспечивает динамическое представление системы.
Диаграмма деятельности – специальная разновидность диаграммы схем состояний, которая показывает поток от действия к действию внутри системы. Обеспечивает динамическое представление системы. Используется при моделировании функциональности системы и выделяет поток управления между объектами.
Компонентная диаграмма – показывает организацию набора компонентов и зависимости между компонентами. Компонентные диаграммы обеспечивают статическое представление реализации системы.
Диаграмма размещения (диаграмма развертывания) – показывает конфигурацию обрабатывающих узлов периода выполнения, а также компоненты, живущие в них. Обеспечивает статическое представление размещения системы.

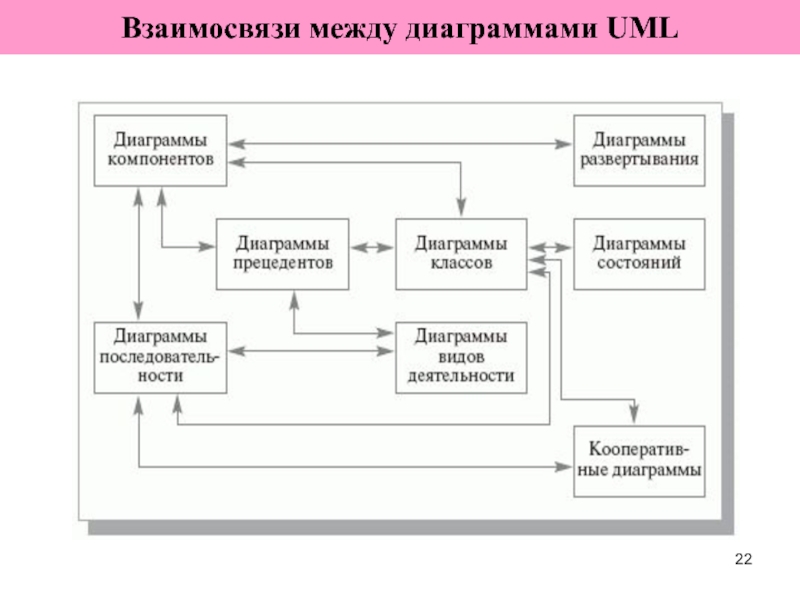

Диаграммы UML

строку, заключенную в фигурные скобки { }

Механизмы расширения UML

строку в фигурных скобках { }

Строка имеет

вид:
имя теговой величины = значение

Механизмы расширения UML

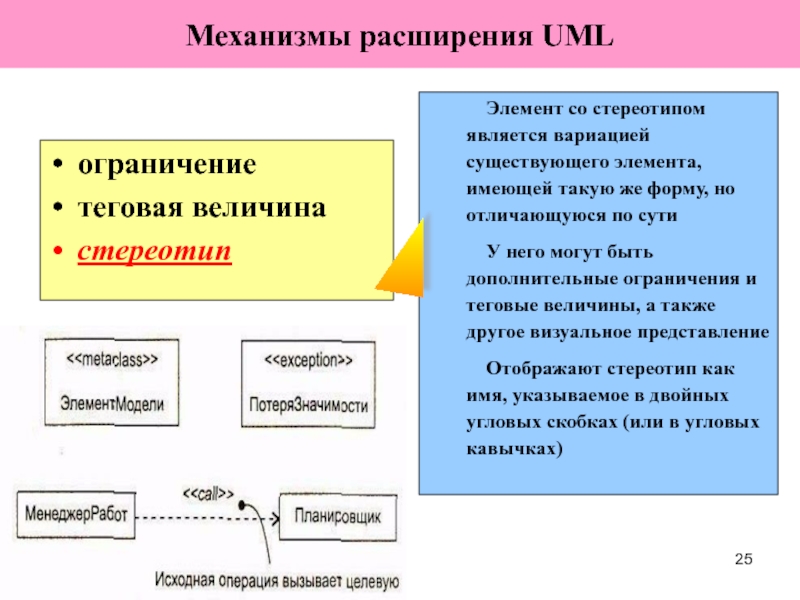

вариацией существующего элемента, имеющей такую же форму, но отличающуюся по

сути
У него могут быть дополнительные ограничения и теговые величины, а также другое визуальное представление
Отображают стереотип как имя, указываемое в двойных угловых скобках (или в угловых кавычках)

Механизмы расширения UML
