UNIVERSIDAD NACIONAL DE INGENIERÍA

ORE GUSTAVO DAVID

PROFESOR: ING. DAVID CÓRDOVA ROJAS

2016 - I

FACULTAD DE

INGENIERIA GEOLOGICA Y METALURGICA

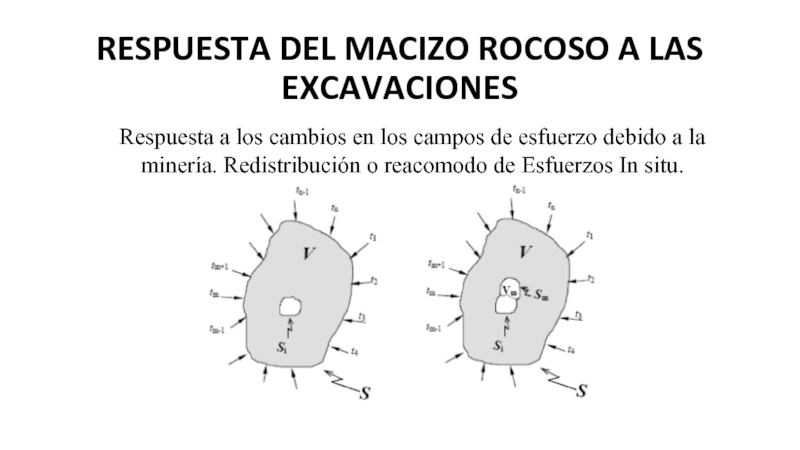

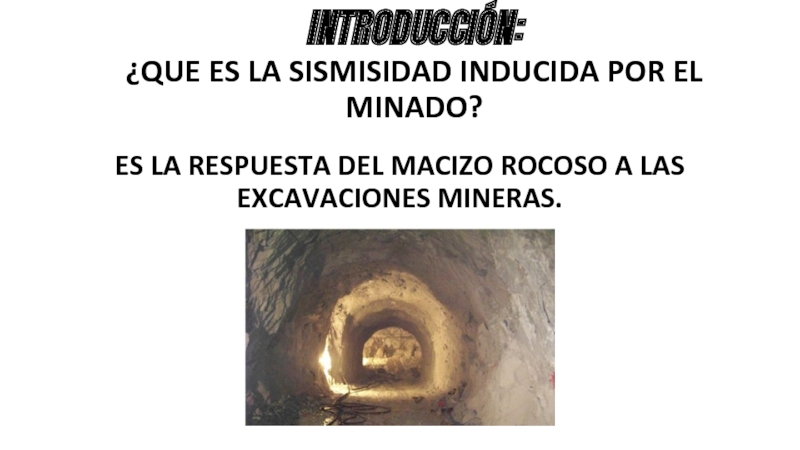

RESPUESTA DEL MACIZO ROCOSO A LAS EXCAVACIONES MINERAS.

en los campos de esfuerzo debido a la minería. Redistribución

o reacomodo de Esfuerzos In situ.

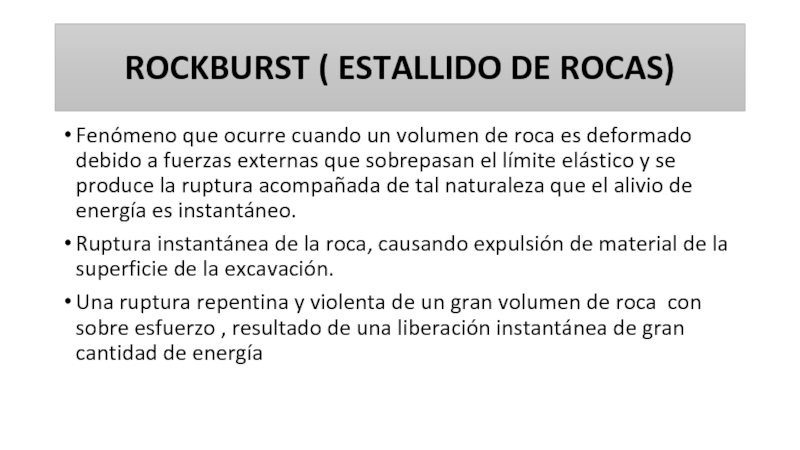

de roca es deformado debido a fuerzas externas que sobrepasan

el límite elástico y se produce la ruptura acompañada de tal naturaleza que el alivio de energía es instantáneo.

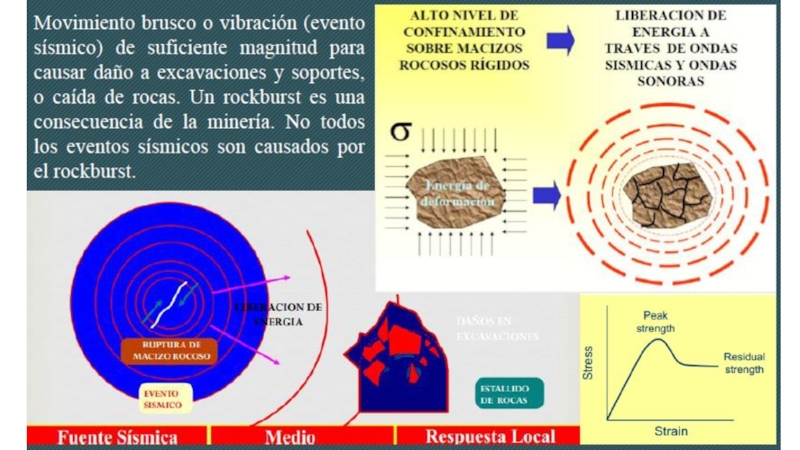

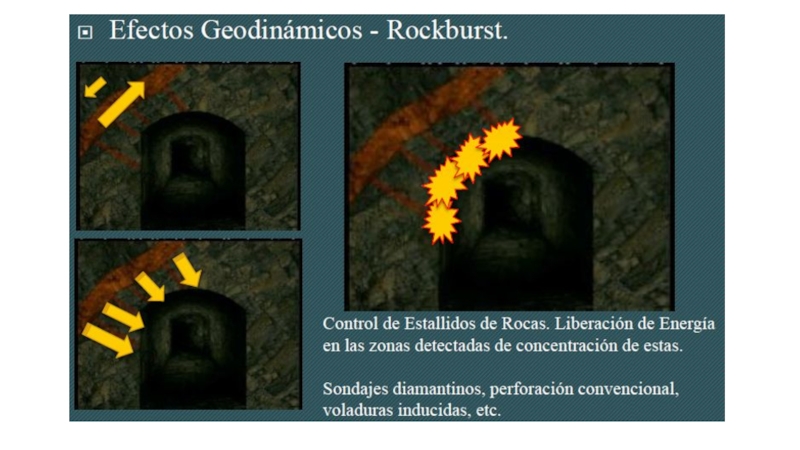

Ruptura instantánea de la roca, causando expulsión de material de la superficie de la excavación.
Una ruptura repentina y violenta de un gran volumen de roca con sobre esfuerzo , resultado de una liberación instantánea de gran cantidad de energía

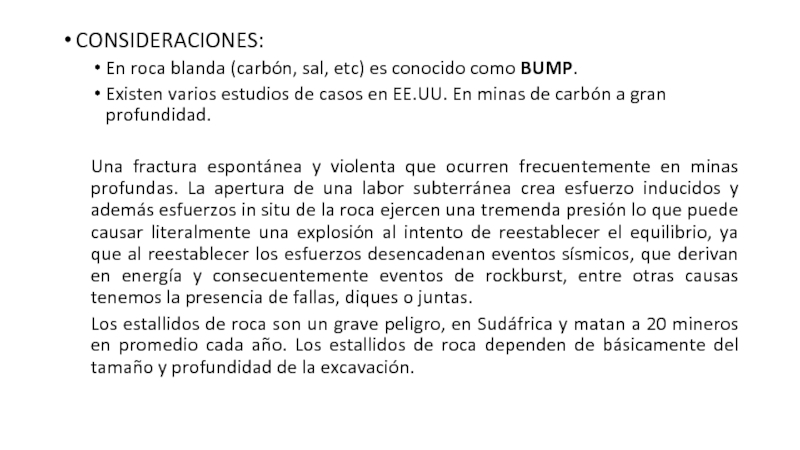

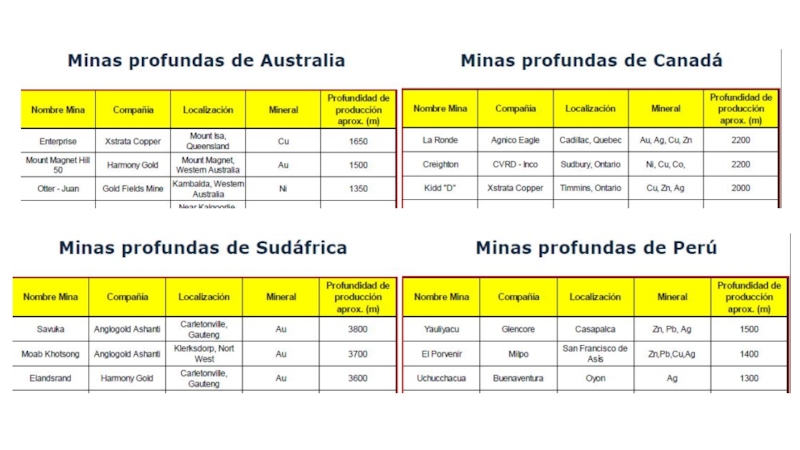

varios estudios de casos en EE.UU. En minas de carbón

a gran profundidad.

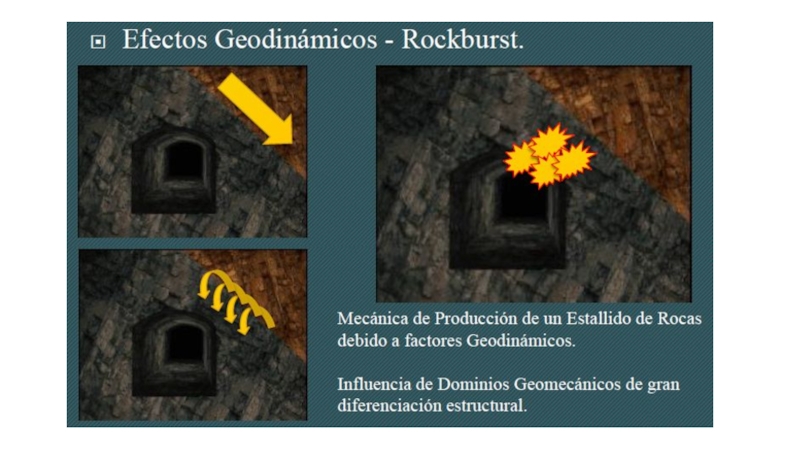

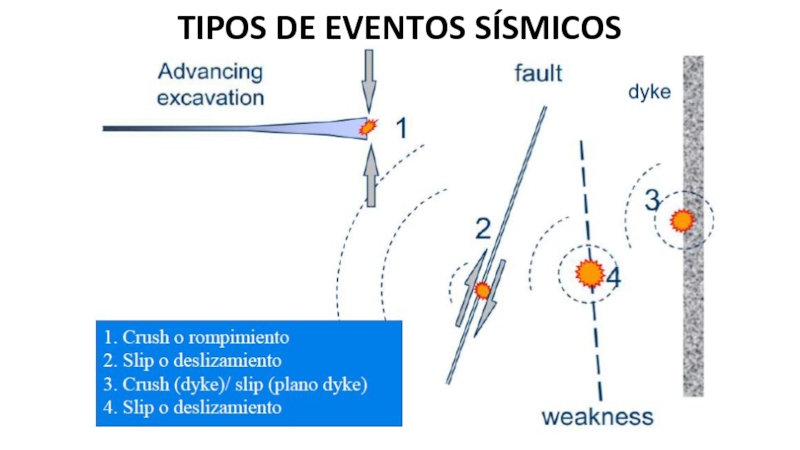

Una fractura espontánea y violenta que ocurren frecuentemente en minas profundas. La apertura de una labor subterránea crea esfuerzo inducidos y además esfuerzos in situ de la roca ejercen una tremenda presión lo que puede causar literalmente una explosión al intento de reestablecer el equilibrio, ya que al reestablecer los esfuerzos desencadenan eventos sísmicos, que derivan en energía y consecuentemente eventos de rockburst, entre otras causas tenemos la presencia de fallas, diques o juntas.
Los estallidos de roca son un grave peligro, en Sudáfrica y matan a 20 mineros en promedio cada año. Los estallidos de roca dependen de básicamente del tamaño y profundidad de la excavación.

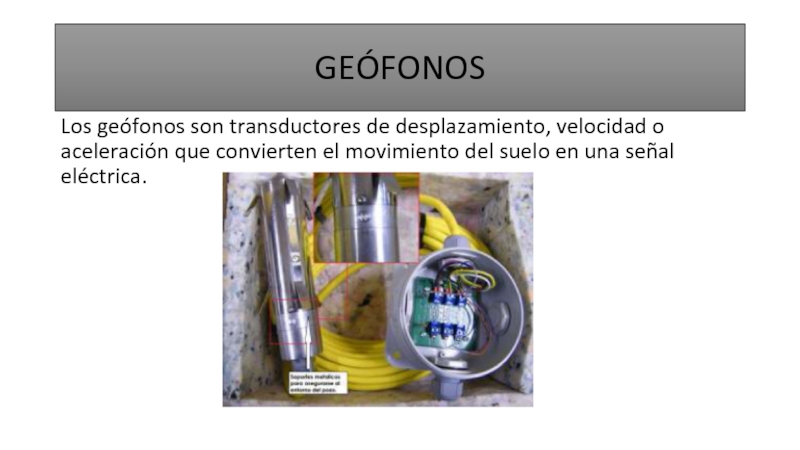

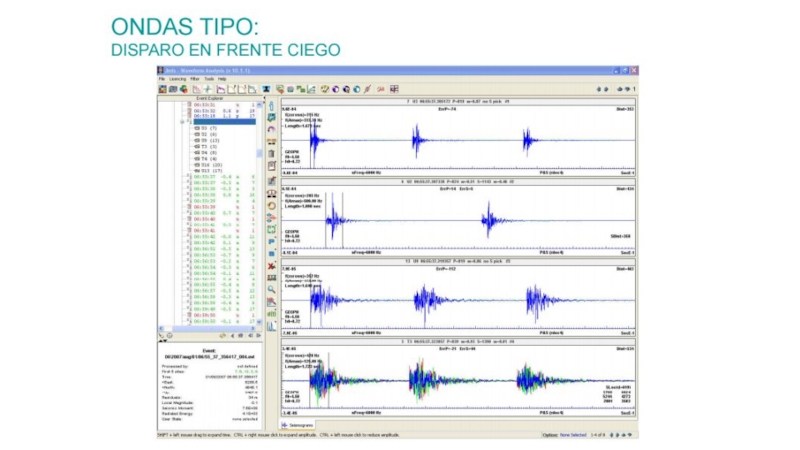

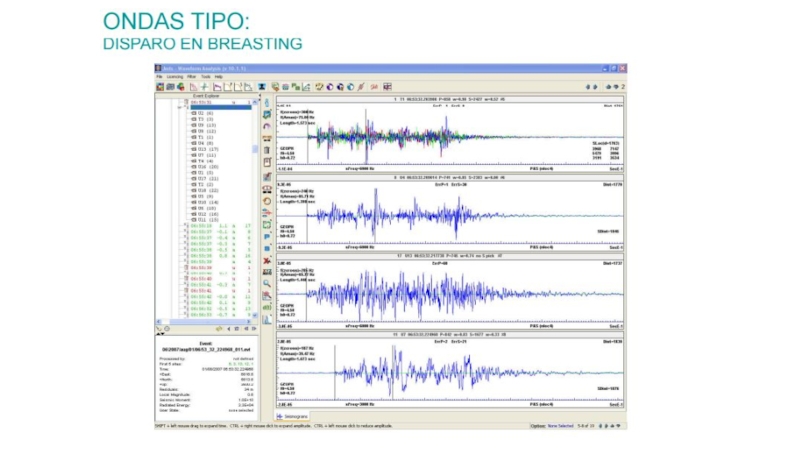

convierten el movimiento del suelo en una señal eléctrica.

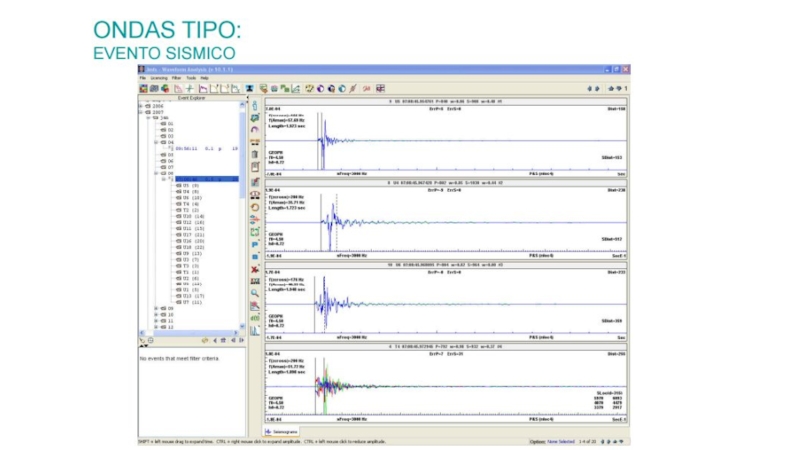

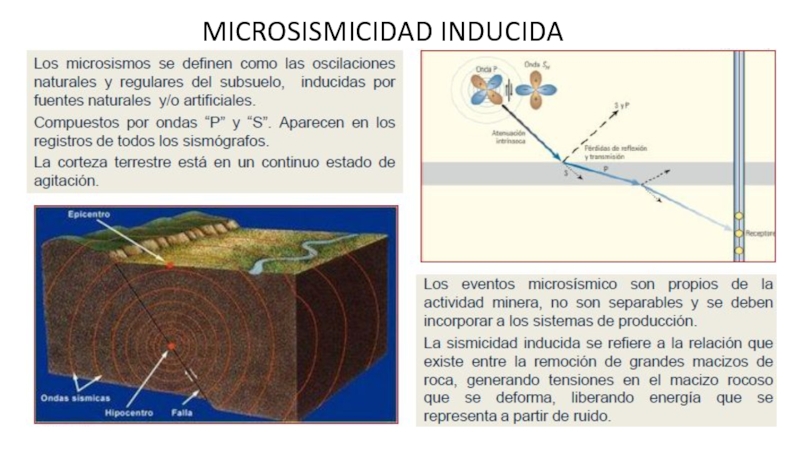

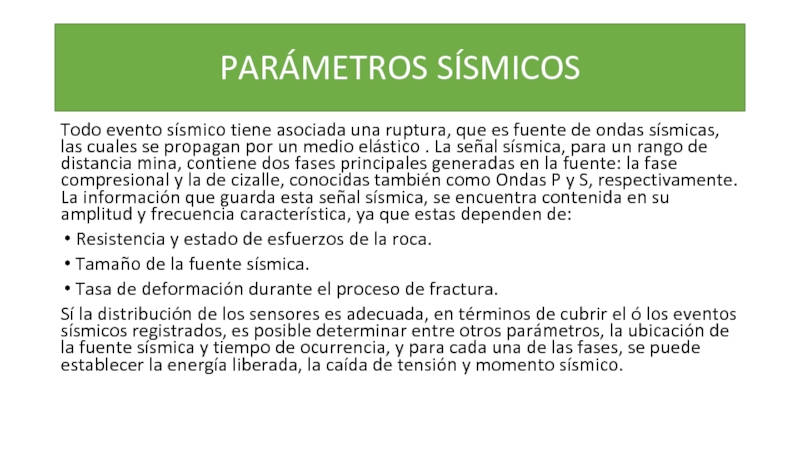

fuente de ondas sísmicas, las cuales se propagan por un

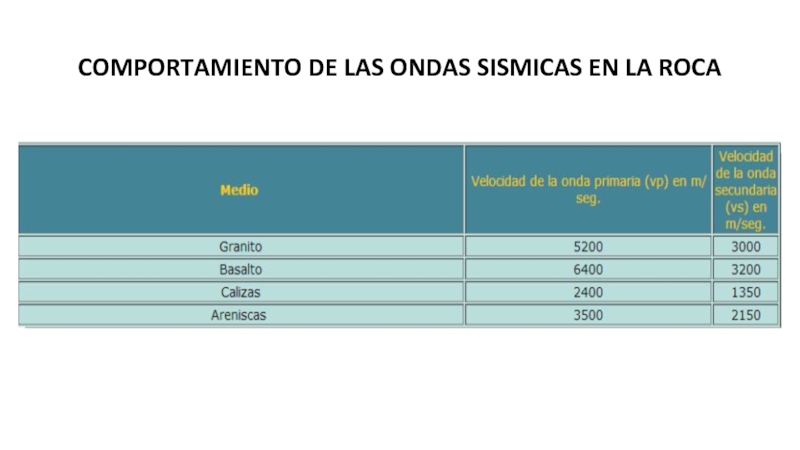

medio elástico . La señal sísmica, para un rango de distancia mina, contiene dos fases principales generadas en la fuente: la fase compresional y la de cizalle, conocidas también como Ondas P y S, respectivamente. La información que guarda esta señal sísmica, se encuentra contenida en su amplitud y frecuencia característica, ya que estas dependen de:
Resistencia y estado de esfuerzos de la roca.
Tamaño de la fuente sísmica.
Tasa de deformación durante el proceso de fractura.
Sí la distribución de los sensores es adecuada, en términos de cubrir el ó los eventos sísmicos registrados, es posible determinar entre otros parámetros, la ubicación de la fuente sísmica y tiempo de ocurrencia, y para cada una de las fases, se puede establecer la energía liberada, la caída de tensión y momento sísmico.

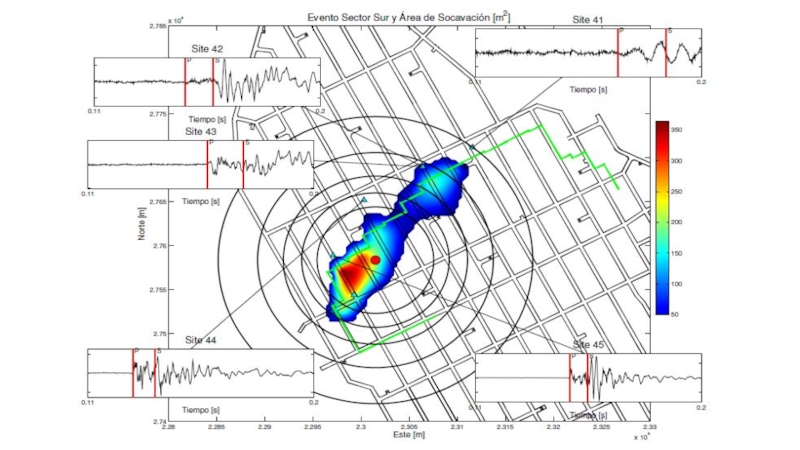

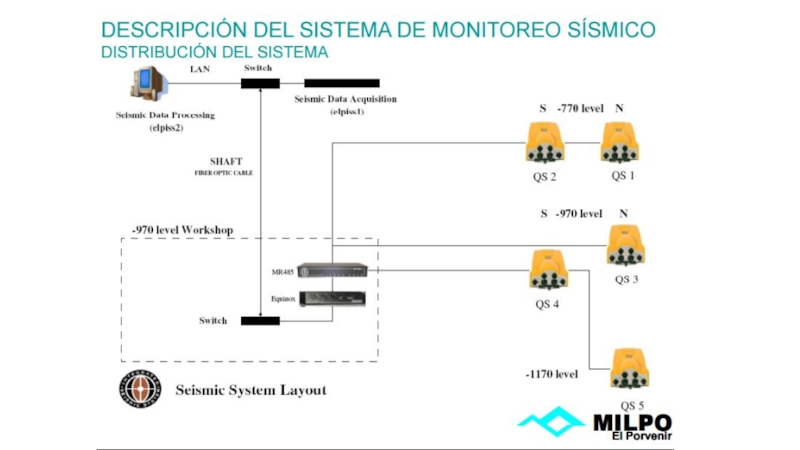

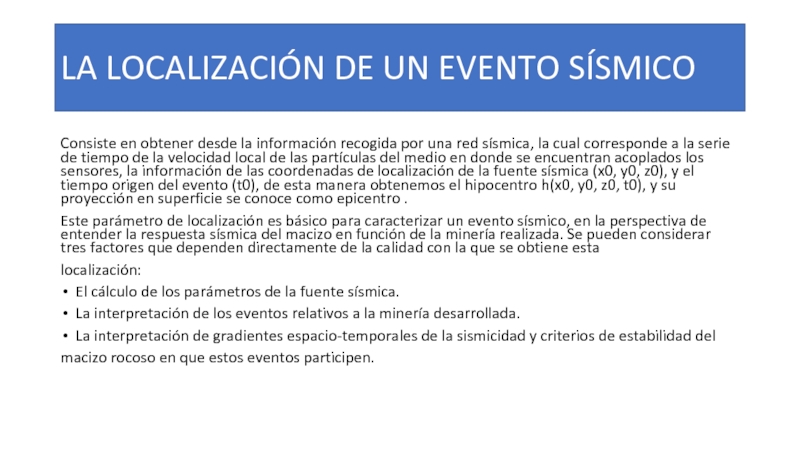

información recogida por una red sísmica, la cual corresponde a

la serie de tiempo de la velocidad local de las partículas del medio en donde se encuentran acoplados los sensores, la información de las coordenadas de localización de la fuente sísmica (x0, y0, z0), y el tiempo origen del evento (t0), de esta manera obtenemos el hipocentro h(x0, y0, z0, t0), y su proyección en superficie se conoce como epicentro .
Este parámetro de localización es básico para caracterizar un evento sísmico, en la perspectiva de entender la respuesta sísmica del macizo en función de la minería realizada. Se pueden considerar tres factores que dependen directamente de la calidad con la que se obtiene esta
localización:
El cálculo de los parámetros de la fuente sísmica.
La interpretación de los eventos relativos a la minería desarrollada.
La interpretación de gradientes espacio-temporales de la sismicidad y criterios de estabilidad del
macizo rocoso en que estos eventos participen.

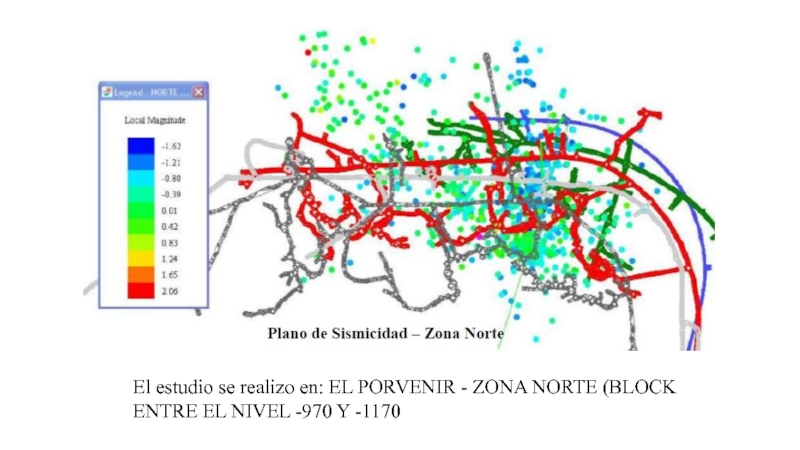

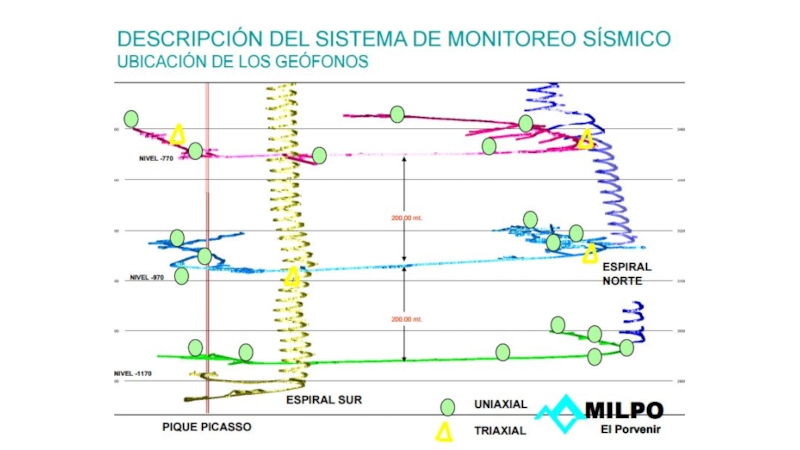

(BLOCK ENTRE EL NIVEL -970 Y -1170

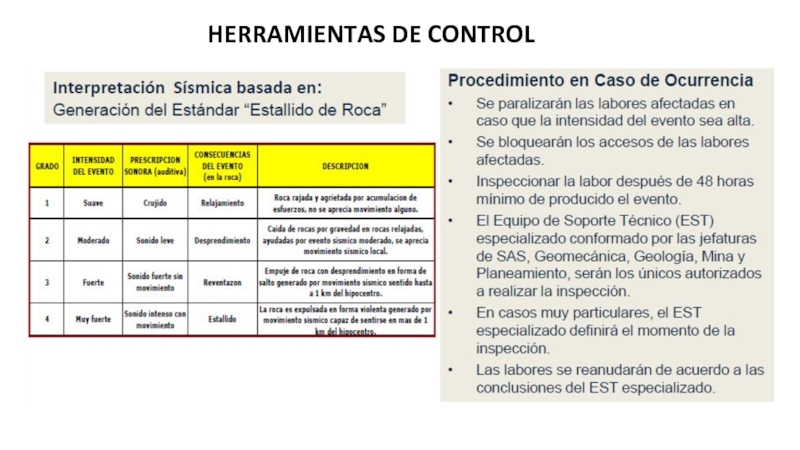

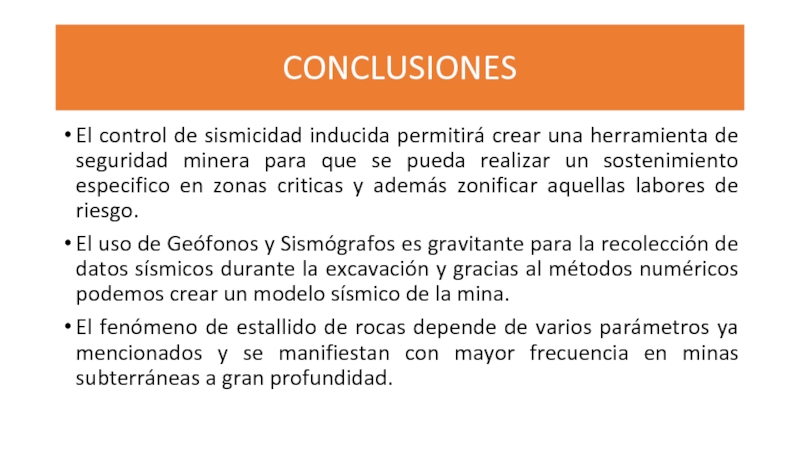

seguridad minera para que se pueda realizar un sostenimiento especifico

en zonas criticas y además zonificar aquellas labores de riesgo.

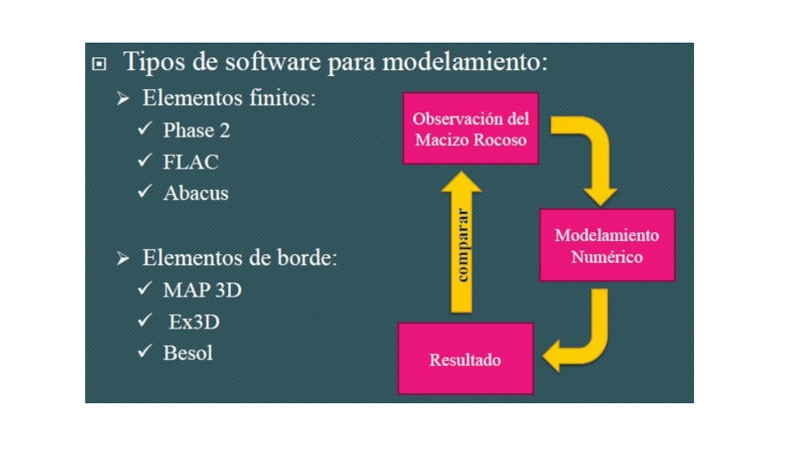

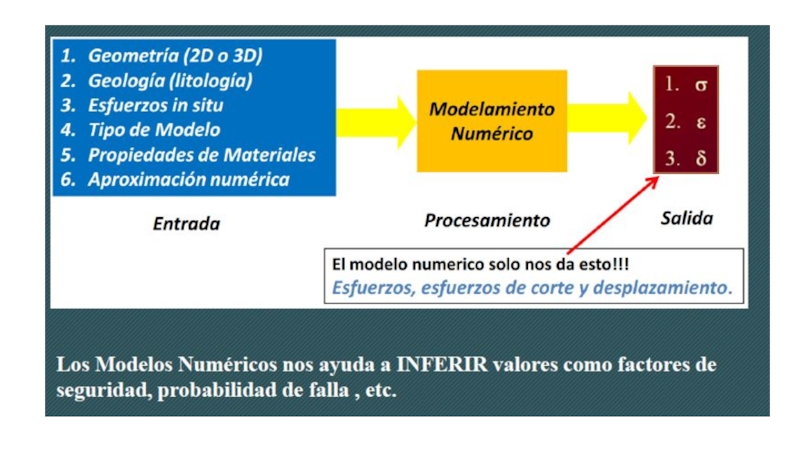

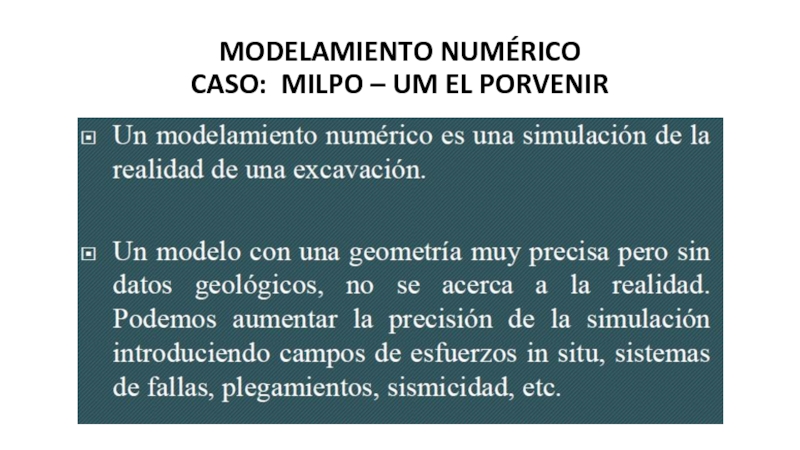

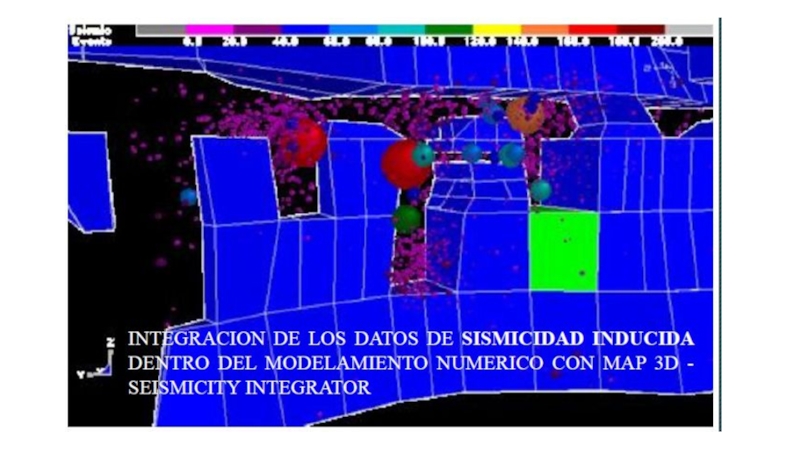

El uso de Geófonos y Sismógrafos es gravitante para la recolección de datos sísmicos durante la excavación y gracias al métodos numéricos podemos crear un modelo sísmico de la mina.

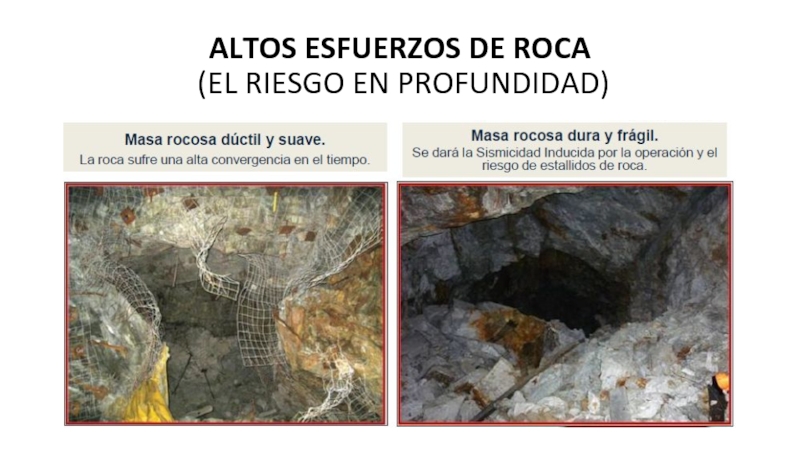

El fenómeno de estallido de rocas depende de varios parámetros ya mencionados y se manifiestan con mayor frecuencia en minas subterráneas a gran profundidad.
