Урок 26 – Сечения
Содержание
- 1. Урок 26 – Сечения
- 2. СеченияЕсли в разрезе элементы, расположенные за секущей
- 3. Назначение сеченияНазначение сечения – раскрыть поперечное строение
- 4. Классификация сеченийС Е Ч Е Н И ЯНАЛОЖЕННЫЕна свободном поле чертежаВЫНЕСЕННЫЕв разрыве изображенияне обозначаютсяобозначаются
- 5. Если секущая плоскость проходит через ось отверстия
- 6. Домашнее задание Рабочая тетрадь №3На стр. 24,25 выполнить упражнения.
- 7. Скачать презентанцию
СеченияЕсли в разрезе элементы, расположенные за секущей плоскостью, не дают дополнительной информации о форме детали и являются лишними, то применяют изображение называемое сечением.
Слайды и текст этой презентации
Слайд 3Назначение сечения
Назначение сечения – раскрыть поперечное строение детали и сократить
графическую работу при выполнении чертежа.
Сечение – это изображение фигуры, полученной
при мысленном рассечении предмета одной или несколькими плоскостями.В сечении показывают то, что попало в секущую плоскость.

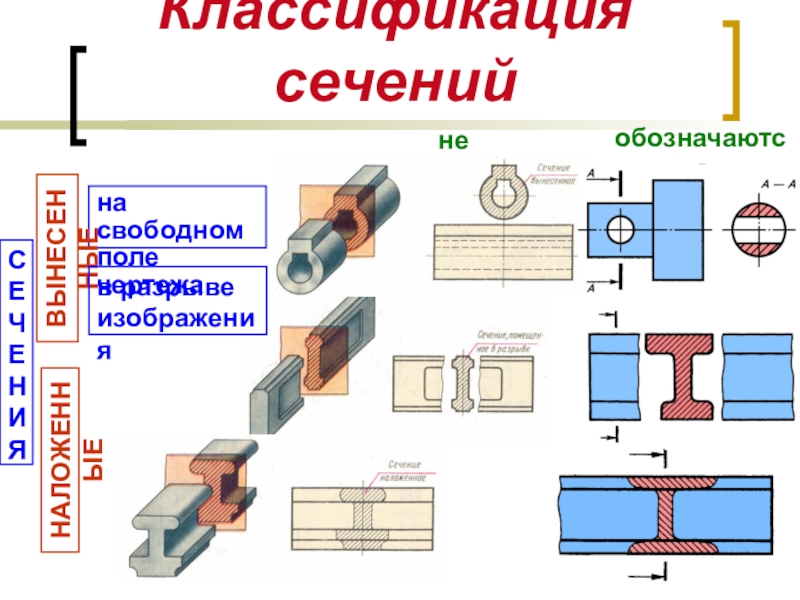

Слайд 4Классификация сечений
С Е Ч Е Н И Я
НАЛОЖЕННЫЕ
на свободном поле
чертежа
ВЫНЕСЕННЫЕ
в разрыве изображения
не обозначаются
обозначаются

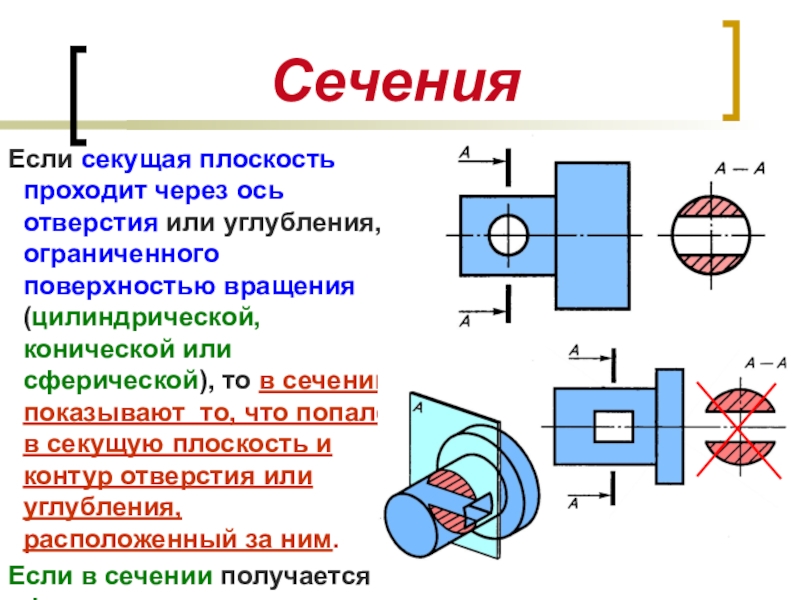

Слайд 5Если секущая плоскость проходит через ось отверстия или углубления, ограниченного
поверхностью вращения (цилиндрической, конической или сферической), то в сечении показывают
то, что попало в секущую плоскость и контур отверстия или углубления, расположенный за ним.Если в сечении получается фигура, распадающаяся на две и более частей, то сечение заменяют разрезом.
Сечения
