Устройство и конструкции элементов мощных энергетических ГТУ российского и
Содержание
- 1. Устройство и конструкции элементов мощных энергетических ГТУ российского и
- 2. Содержание лекцииКонструкция компрессораКонструкции камер сгорания и горелок
- 3. Принцип работы ГТУ
- 4. Конструктивная схема простейшей ГТУ
- 5. ГТУ V94.3 Сименс с генератором (50 Гц)Мощность 222 МВтКПД 36,2%Расход 624 кг/сУходящие газы 550 0С
- 6. Конструкции основных элементов ГТУ
- 7. Конструкция воздушного компрессора

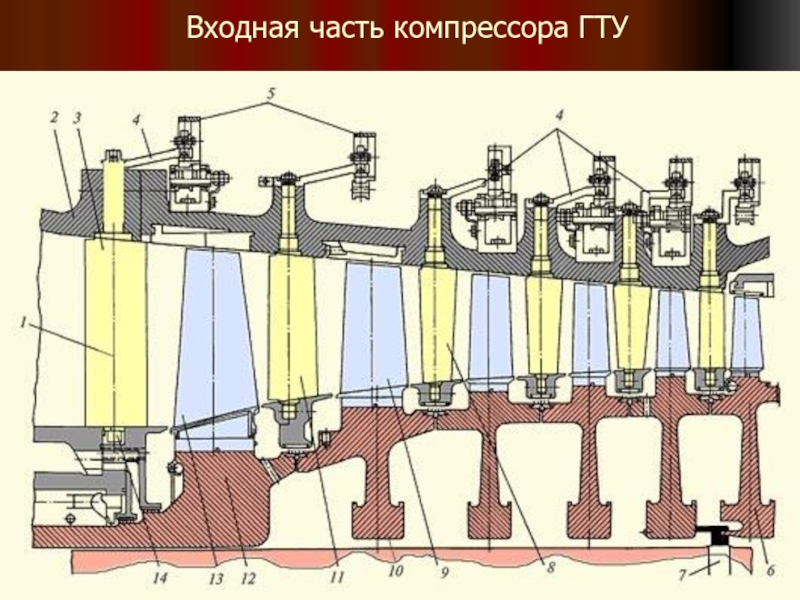

- 8. Входная часть компрессора ГТУ

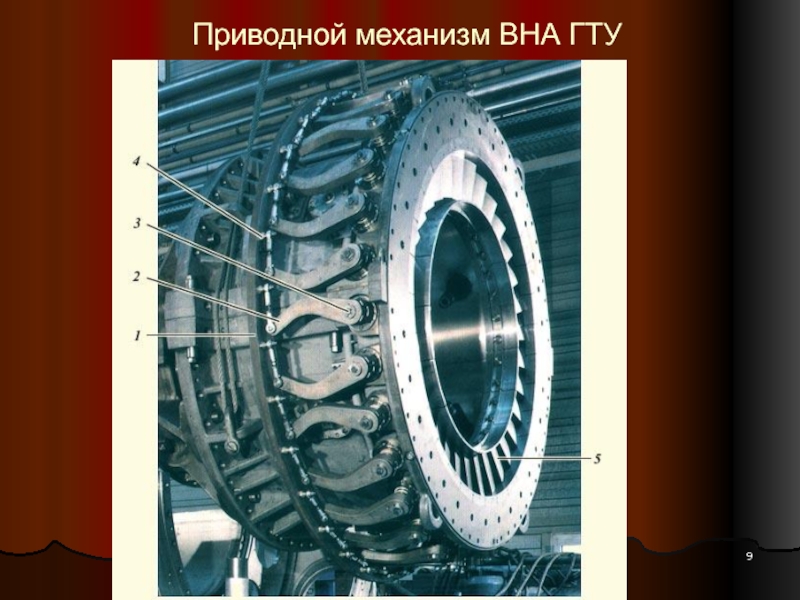

- 9. Приводной механизм ВНА ГТУ
- 10. ГТУ-160 ЛМЗ (V94.2, SGT-2000E Siemens)

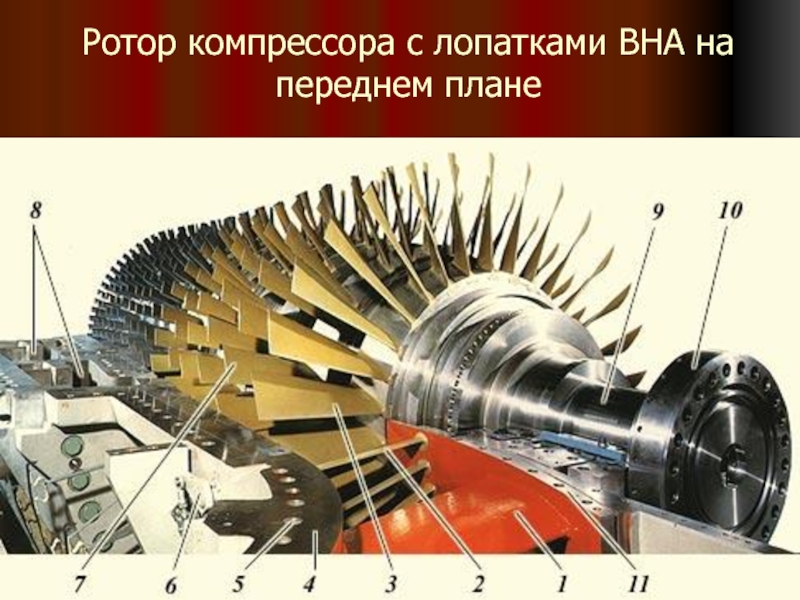

- 11. Ротор компрессора с лопатками ВНА на переднем плане
- 12. Зависимость электрической мощности от температуры наружного воздуха для ГТЭ-160

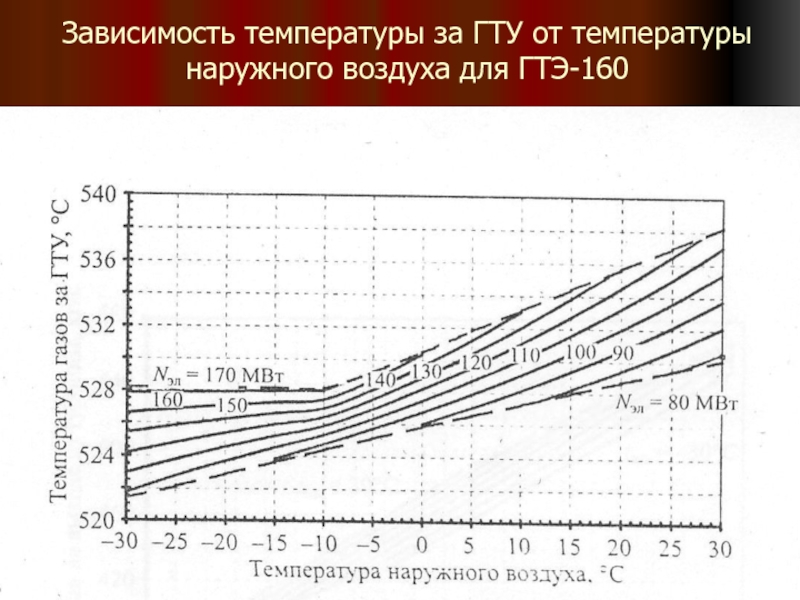

- 13. Зависимость температуры за ГТУ от температуры наружного воздуха для ГТЭ-160

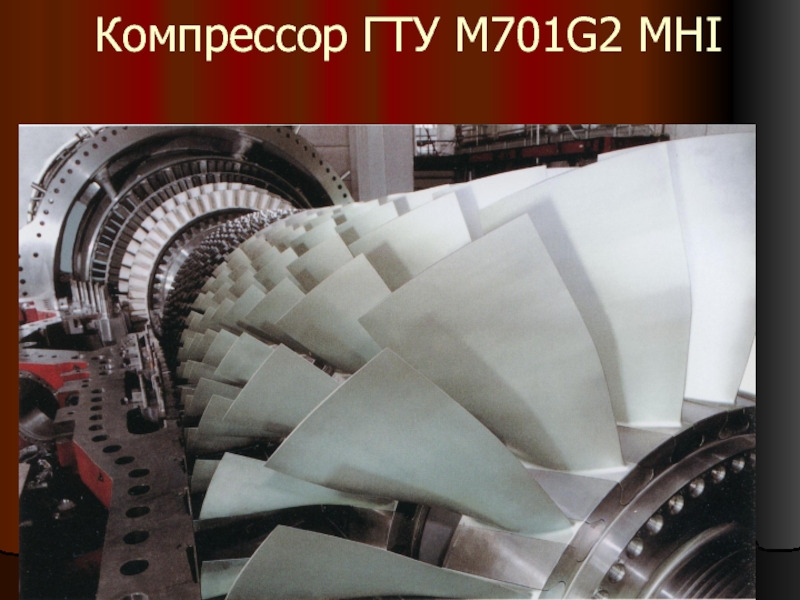

- 14. Компрессор ГТУ М701G2 MHI
- 15. Ротор ГТУ M701G2
- 16. Закрытие корпуса компрессора ГТУ-160

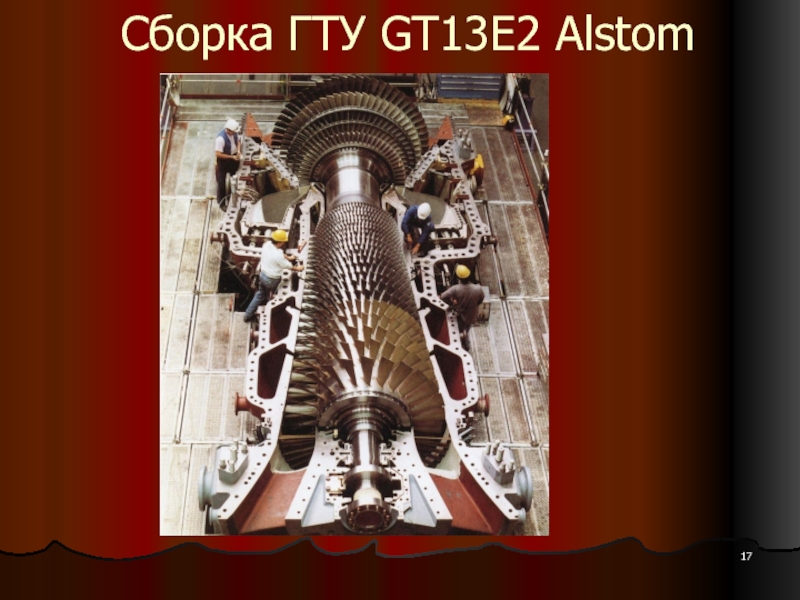

- 17. Сборка ГТУ GT13E2 Alstom
- 18. Верхняя половина передней части компрессора ГТЭ-110 «Сатурн»

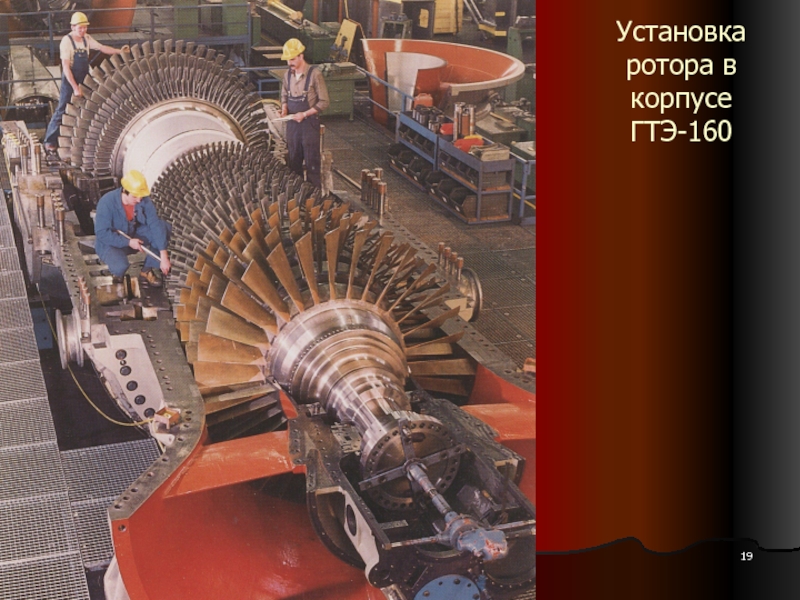

- 19. Установка ротора в корпусе ГТЭ-160
- 20. Конструкция камер сгорания - выносные - кольцевые - трубчато-кольцевые
- 21. ГТУ GT13E АBBМощность 143, МВт,КПД 33%,Степень сжатия 14,6Уходящие газы 525 оС.1973 г.
- 22. ГТУ ГТЭ-160 (V94.2, SGT5-2000E)Мощность 160 МВтКПД 34,5 %Температура уходящих газов 538 0C

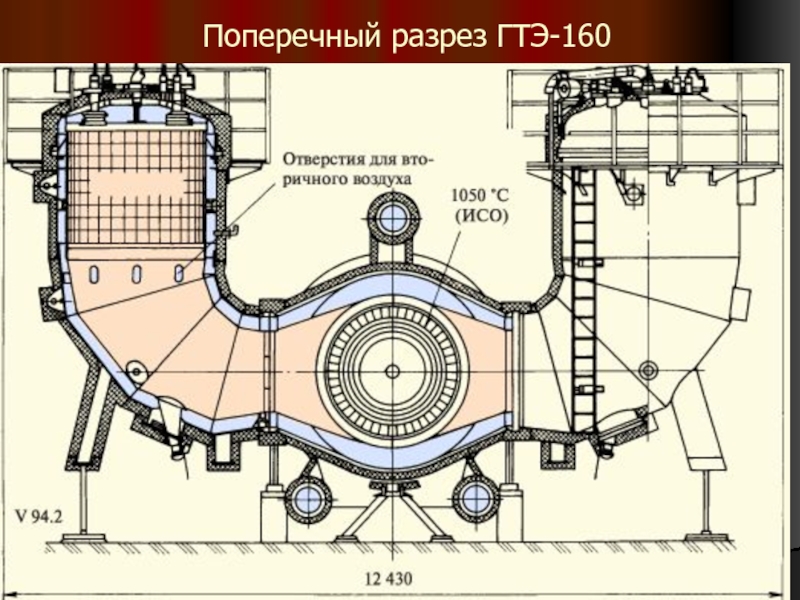

- 23. Поперечный разрез ГТЭ-160
- 24. Пламенная труба КС ГТЭ-160
- 25. Распределение температур в керамической плитке КС ГТЭ-160260538816109313740СВоздухГорячиегазыХолостой ходПолная нагрузкаПЛИТКАСТЕНКАКС

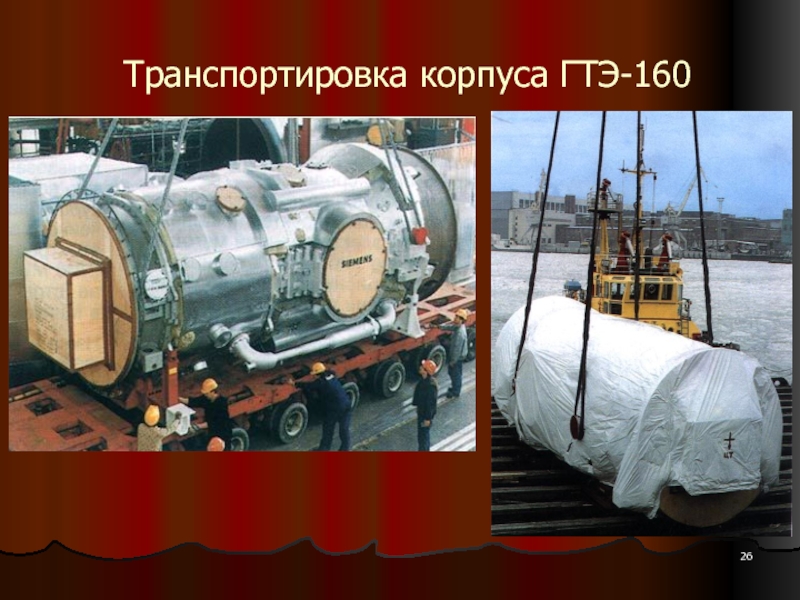

- 26. Транспортировка корпуса ГТЭ-160
- 27. Отправка камеры сгорания ГТЭ-160 на электростанцию
- 28. ГТУ Сименс V94.3А (SGT5-4000F) мощностью 278 МВтКПД – 38,5%Тух -582 ºСGк – 527,1 кг/с
- 29. Кольцевая камера сгорания Сименс

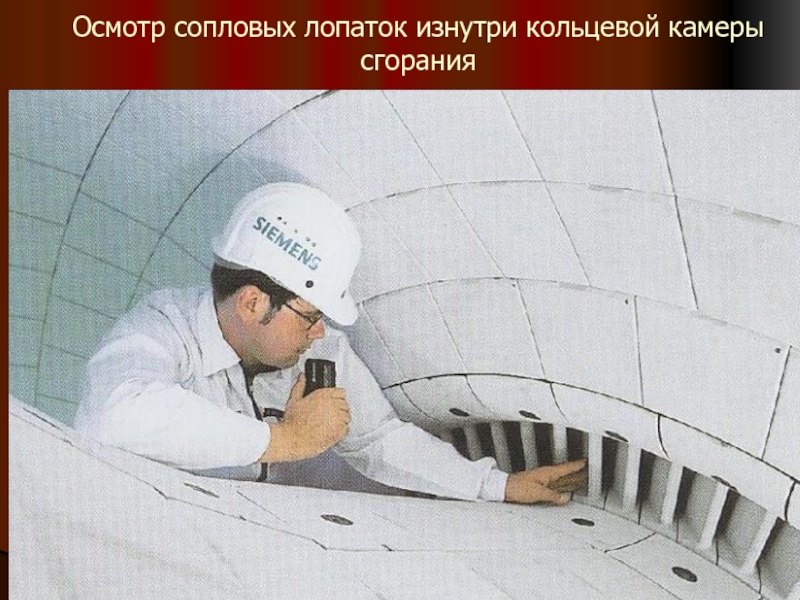

- 30. Осмотр сопловых лопаток изнутри кольцевой камеры сгорания
- 31. Ротор, уложенный в подшипники, и кольцевая камера сгорания V94.3A
- 32. Вид на кольцевую камеру сгорания V64.3А
- 33. Кольцевая КС ГТУ GT13E2 Alstom Power
- 34. Трубчато-кольцевая камера сгорания ГТЭ-180 ЛМЗ–«Авиадвигатель»
- 35. Монтаж ГТУ GE Energy

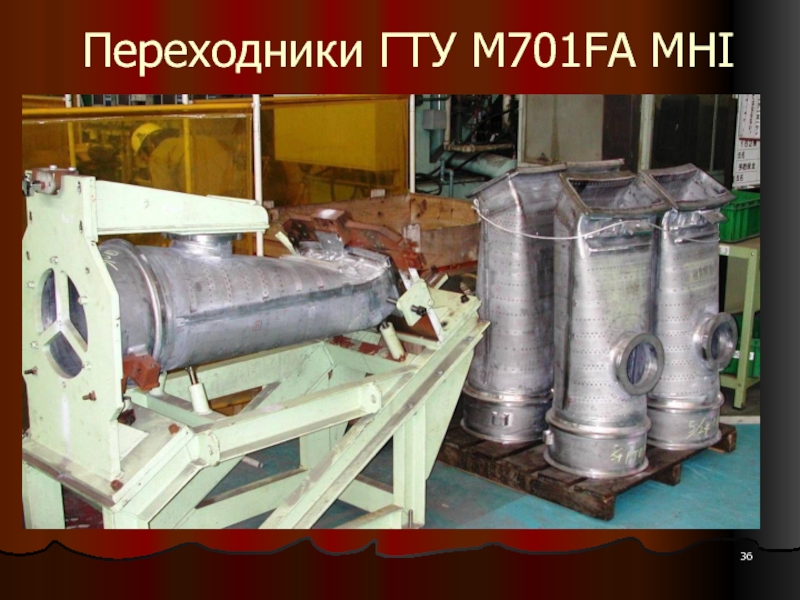

- 36. Переходники ГТУ M701FA MHI
- 37. Гибридная горелка ГТЭ-160
- 38. Снабжение гибридных горелок топливомПриродный газЖидкое топливоВода для
- 39. Вид на КС ГТЭ-160 сверху1 – трубопровод

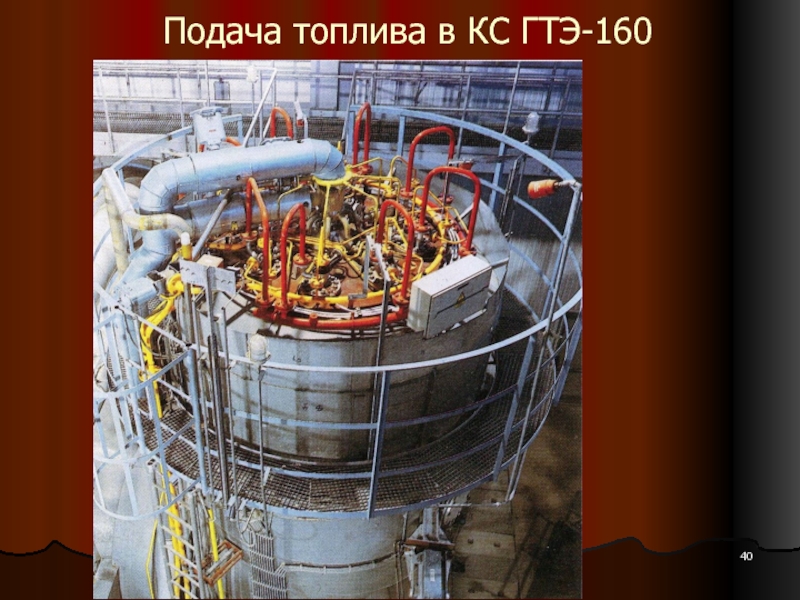

- 40. Подача топлива в КС ГТЭ-160

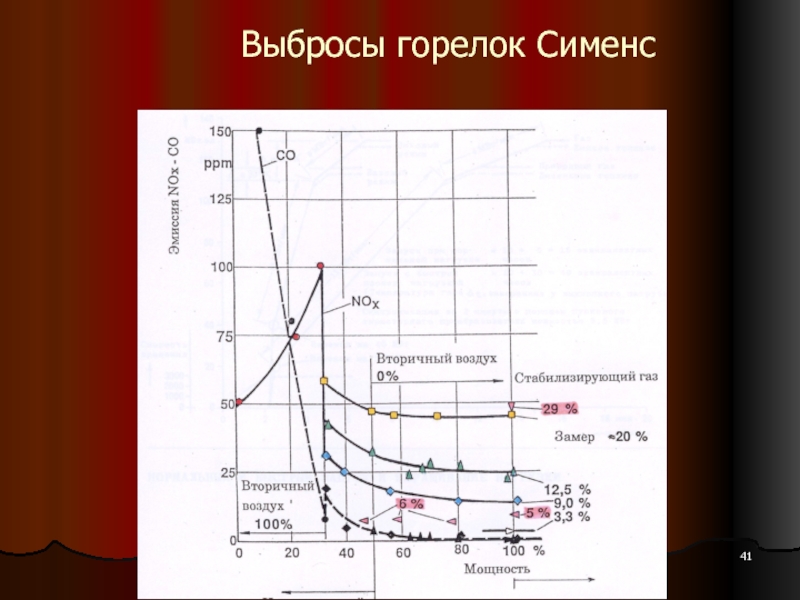

- 41. Выбросы горелок Сименс
- 42. Скачать презентанцию
Содержание лекцииКонструкция компрессораКонструкции камер сгорания и горелок
Слайды и текст этой презентации
Слайд 1Устройство и конструкции элементов мощных энергетических ГТУ российского и зарубежного
производства для ПГУ
(Часть 1)
Слайд 5ГТУ V94.3 Сименс с генератором (50 Гц)
Мощность 222 МВт
КПД 36,2%
Расход
624 кг/с
Уходящие газы 550 0С
Слайд 25Распределение температур в керамической плитке КС ГТЭ-160
260
538
816
1093
1374
0С
Воздух
Горячие
газы
Холостой
ход
Полная
нагрузка
ПЛИТКА
СТЕНКА
КС
Слайд 38Снабжение гибридных горелок топливом
Природный газ
Жидкое топливо
Вода для впрыска
Коллектор
пилотного газа
Коллектор
возврата ДТ
Коллектор ДТ
Коллектор воды
Коллектор
для дифф.
горелок
Коллектор
для горелок
предв. смешения
Коллектор
зажигания
Газ для
зажигания
Слайд 39Вид на КС ГТЭ-160 сверху
1 – трубопровод жидкого топлива
2 –
горелочные модули
3 – коллектор основного газа
4 – коллектор сброса лишнего
жидкоготоплива
5 – газ к пилотным горелкам
6 – газ к диффузионным горелкам
7 – топливный клапан
