Валы и оси
Содержание
- 1. Валы и оси
- 2. План:1. Назначение. Классификация. Конструктивные элементы. Материалы. 2. Критерии работоспособности валов. 3. Проектные и проверочные расчеты валов.
- 3. По условиям работы:- не вращающиеся;

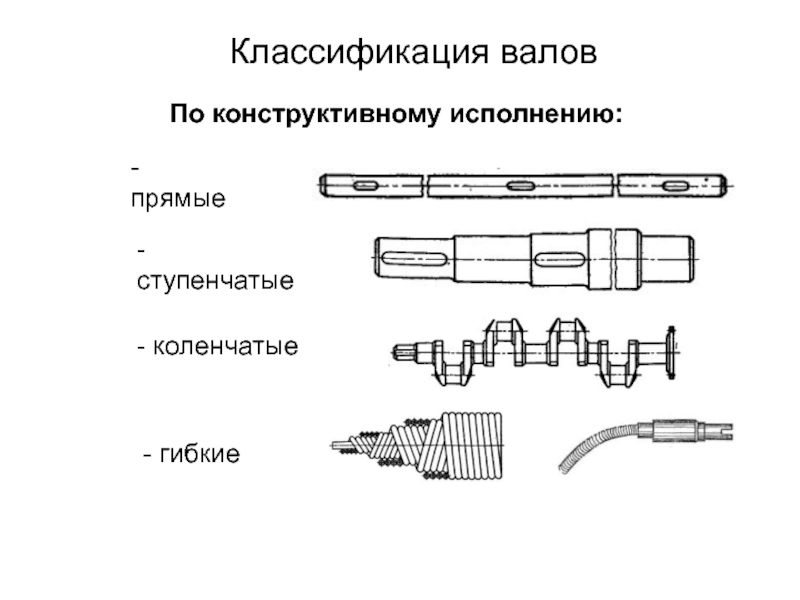

- 4. По конструктивному исполнению: - прямые - ступенчатые - коленчатые - гибкие Классификация валов
- 5. Конструкции валовВал-шестерня

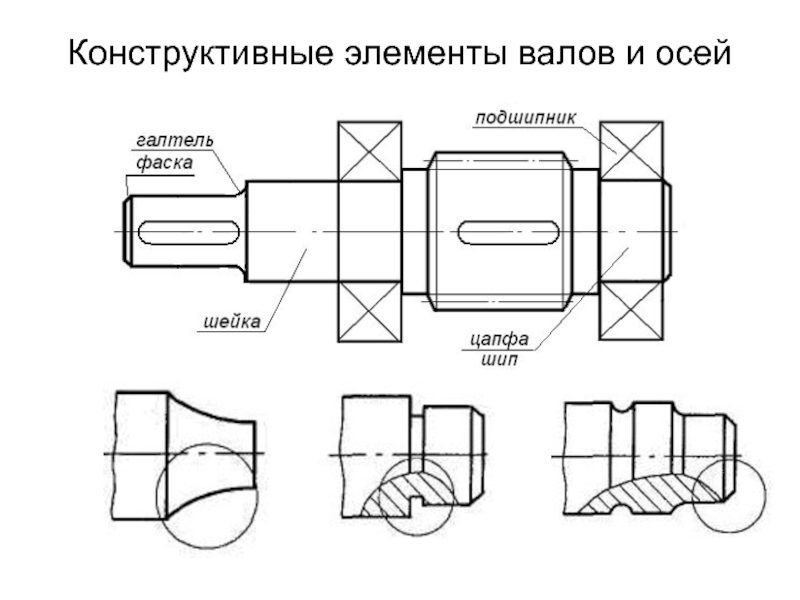

- 6. Конструктивные элементы валов и осей

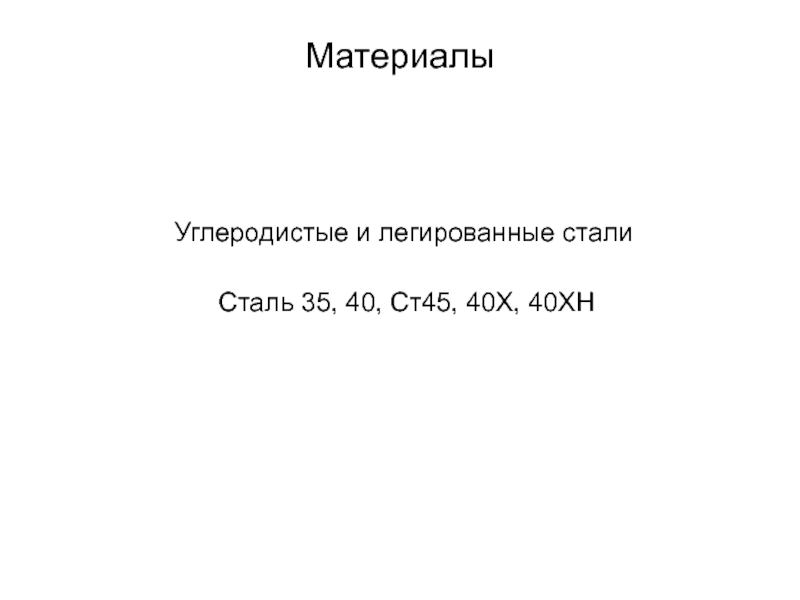

- 7. МатериалыСталь 35, 40, Ст45, 40Х, 40ХН Углеродистые и легированные стали
- 8. Критерии работоспособности валов- Усталостная прочность (выносливость) Жесткость
- 9. Проектные и проверочные расчеты валов Основные расчетные

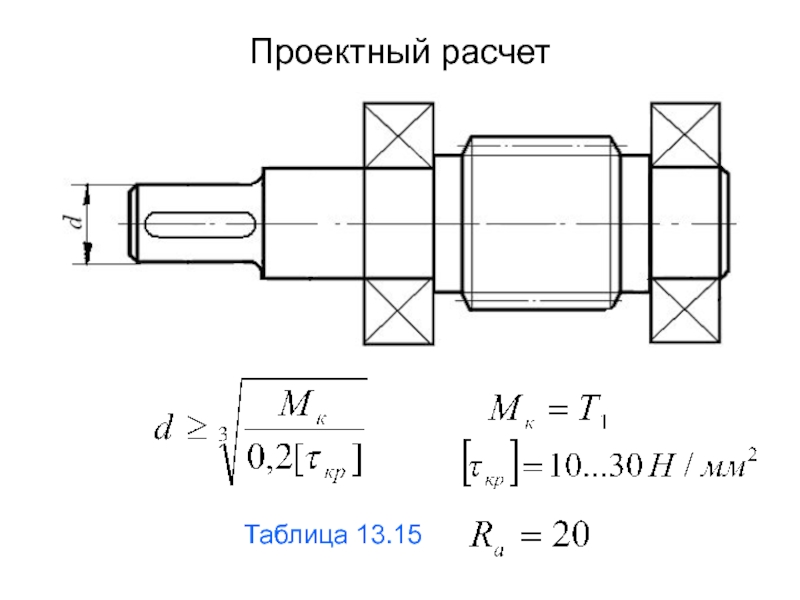

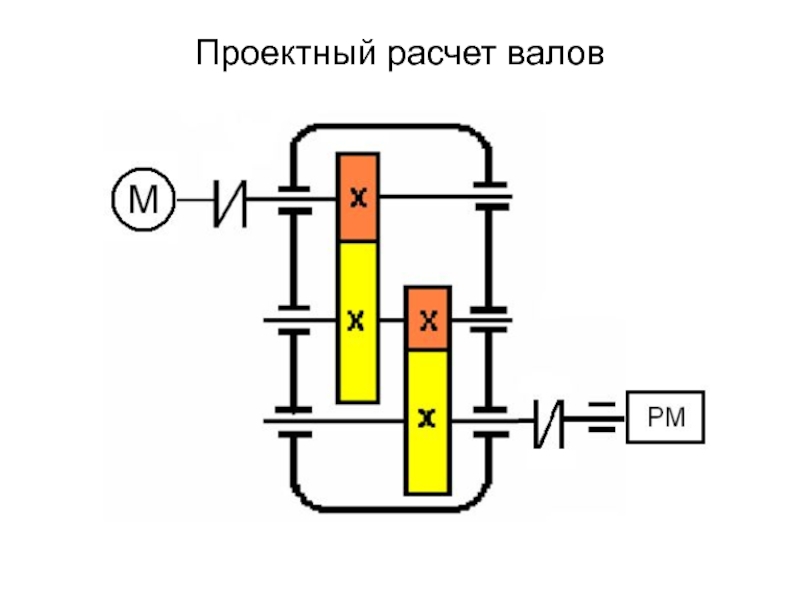

- 10. Проектный расчет валов
- 11. Проектный расчет Таблица 13.15

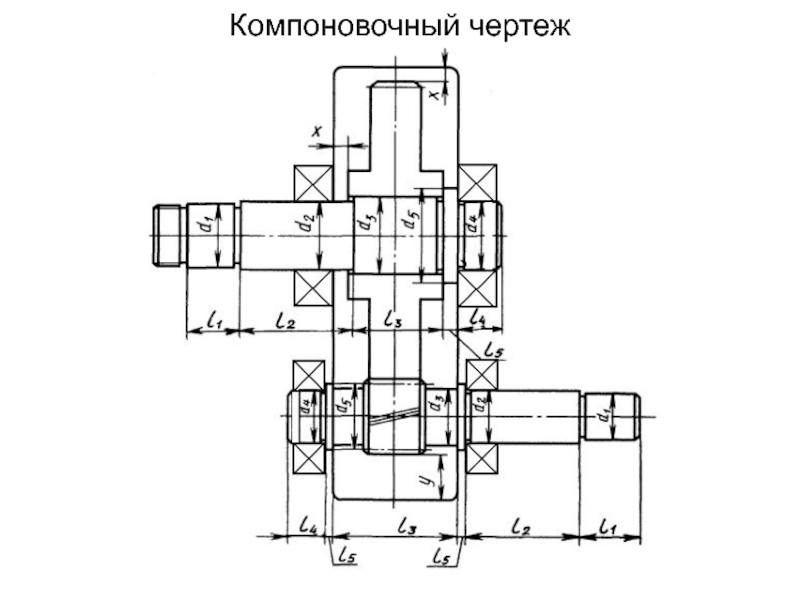

- 12. Компоновочный чертеж

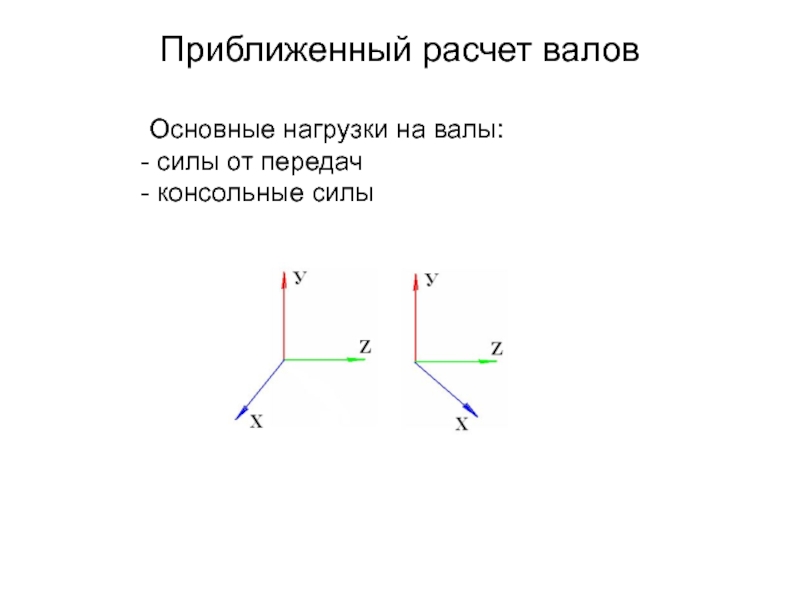

- 13. Приближенный расчет валовОсновные нагрузки на валы: силы от передач консольные силы

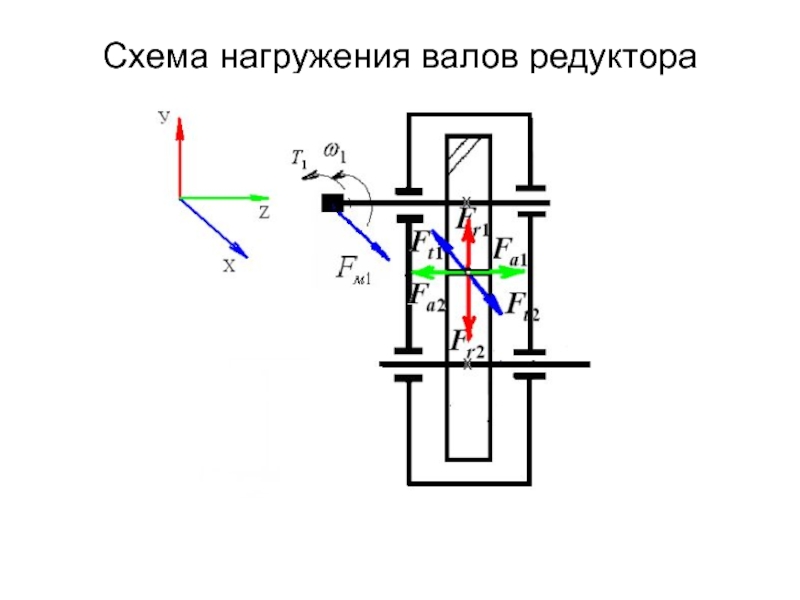

- 14. Схема нагружения валов редуктора

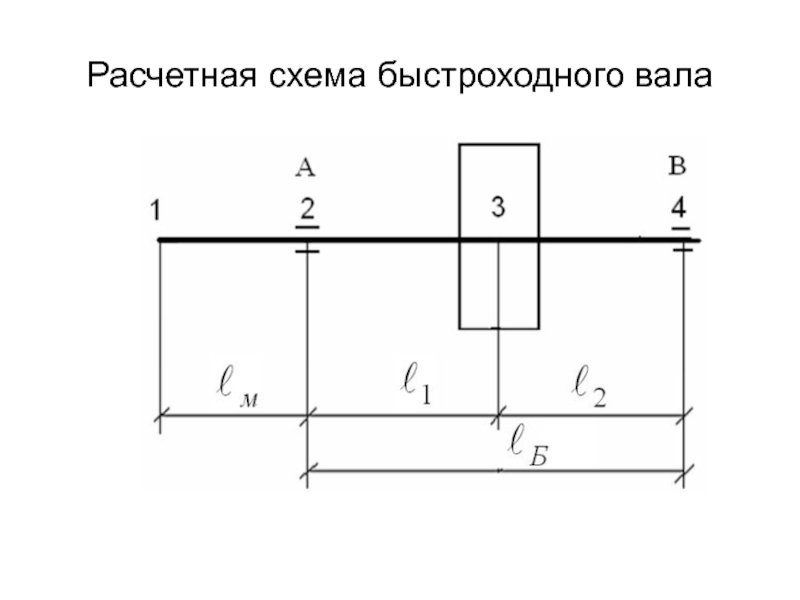

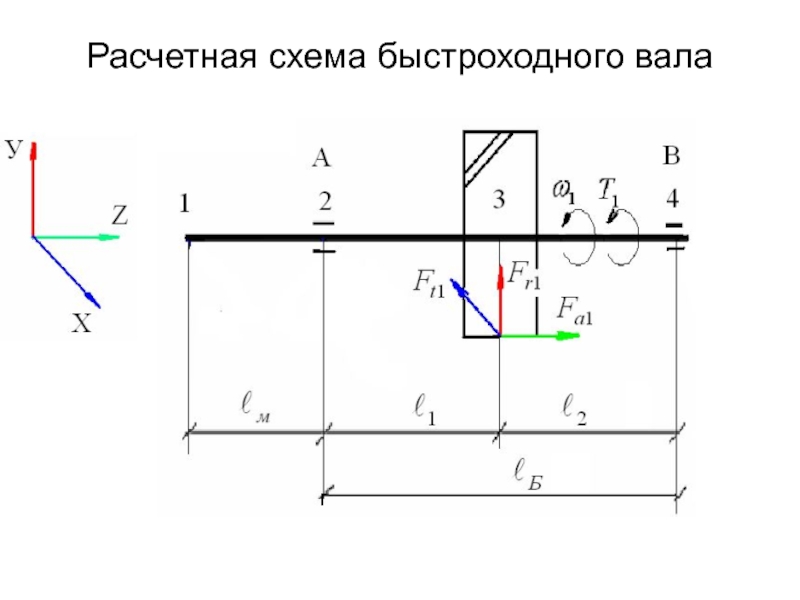

- 15. Расчетная схема быстроходного вала
- 16. Расчетная схема быстроходного вала

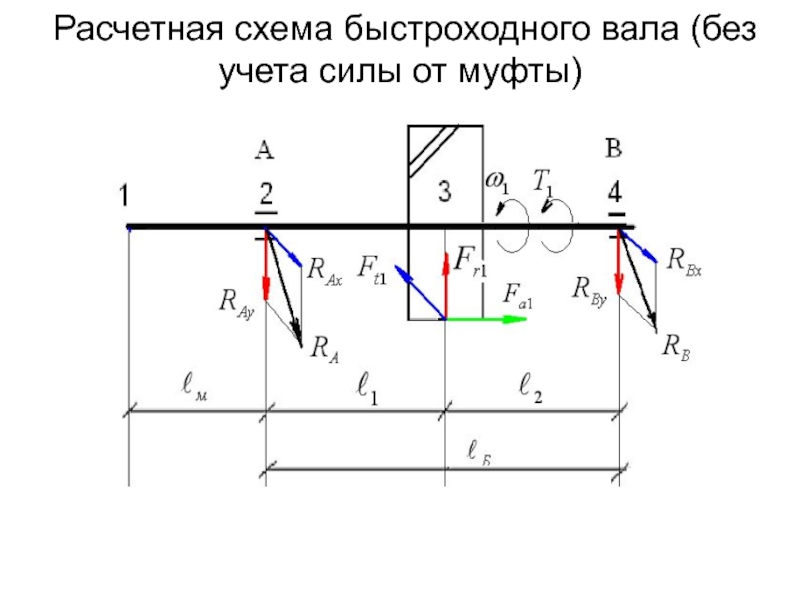

- 17. Расчетная схема быстроходного вала (без учета силы от муфты)

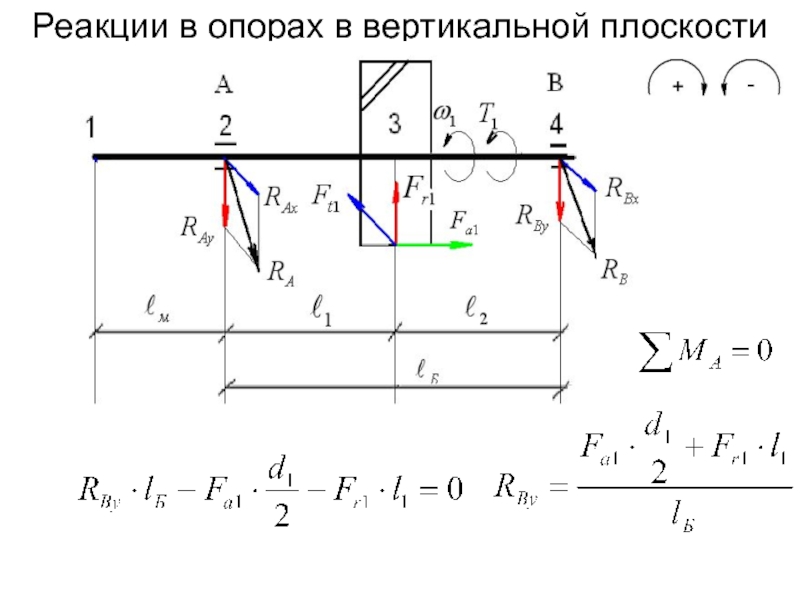

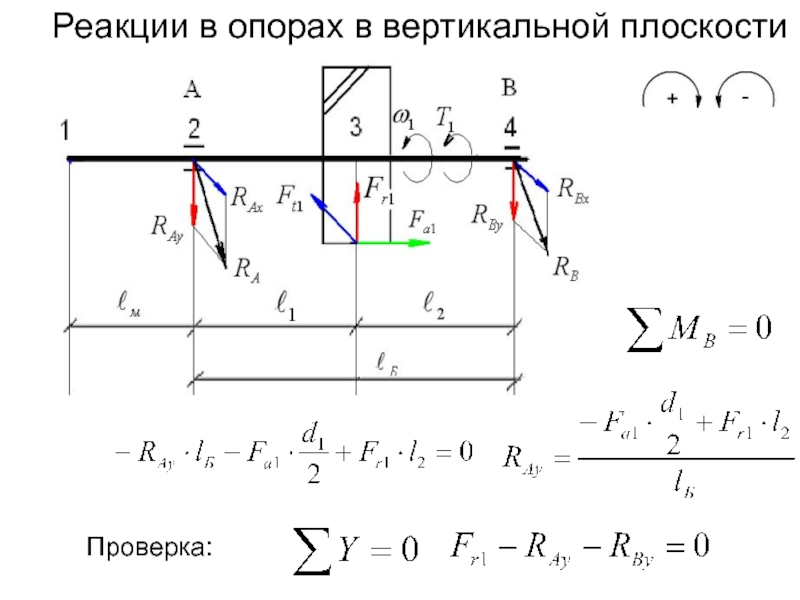

- 18. Реакции в опорах в вертикальной плоскости
- 19. Реакции в опорах в вертикальной плоскостиПроверка:

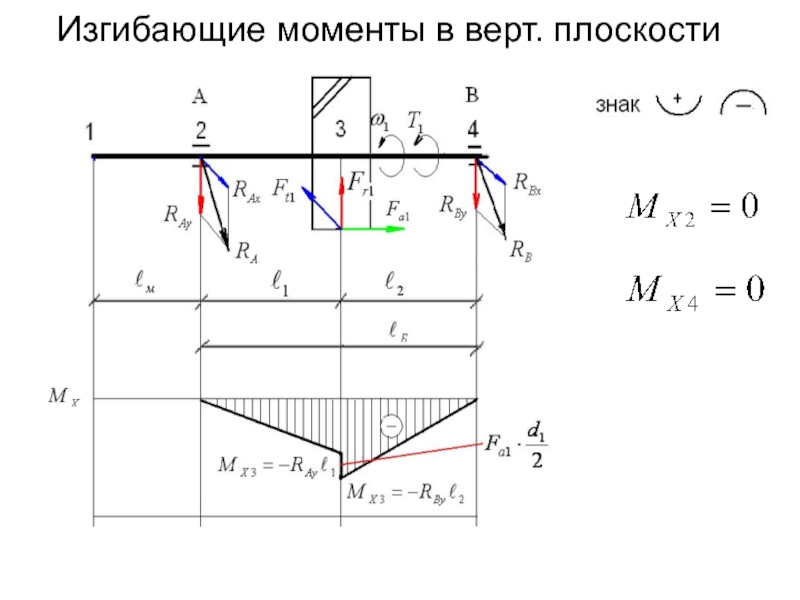

- 20. Изгибающие моменты в верт. плоскости

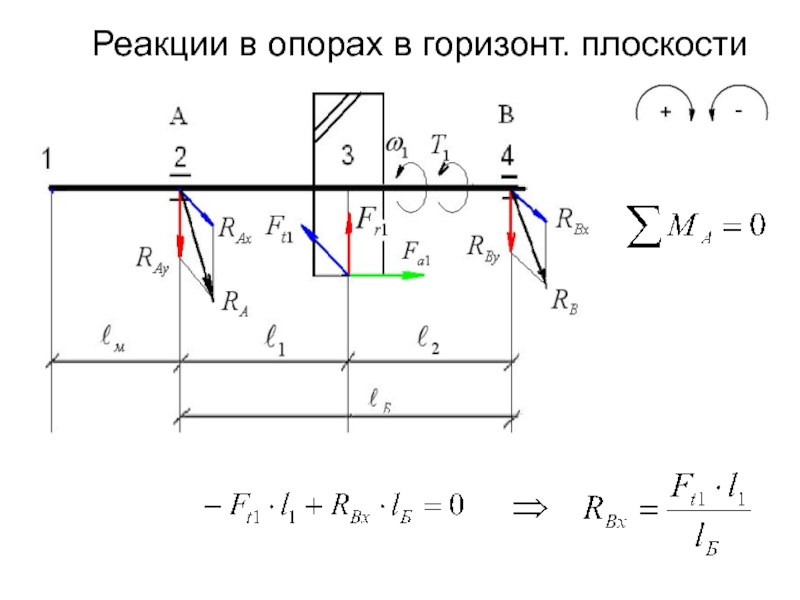

- 21. Реакции в опорах в горизонт. плоскости

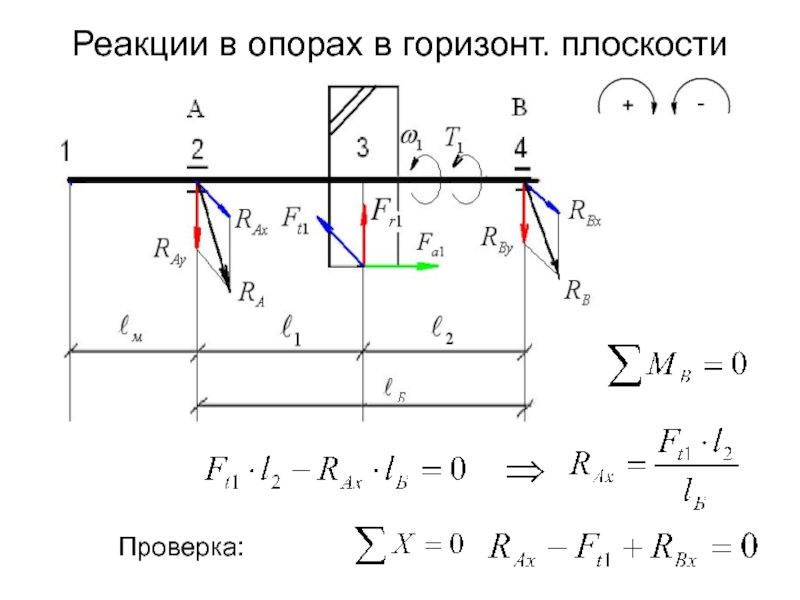

- 22. Реакции в опорах в горизонт. плоскости Проверка:

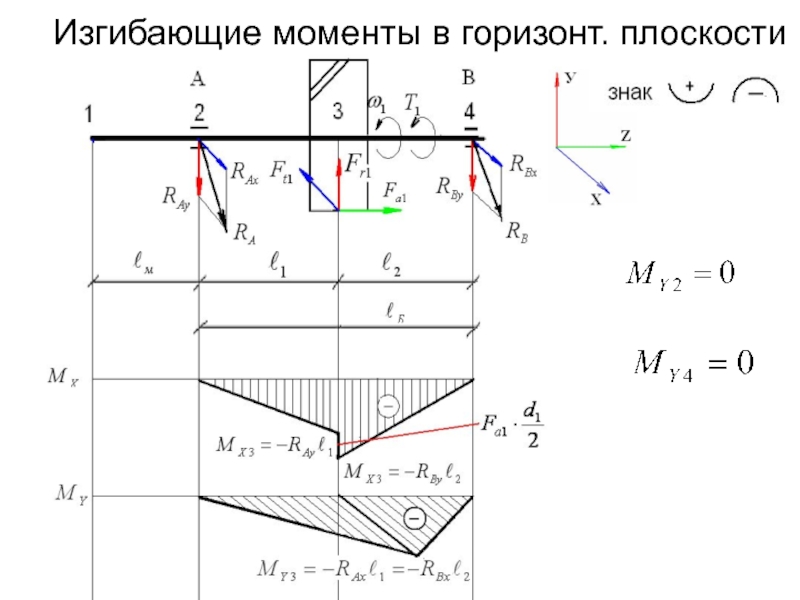

- 23. Изгибающие моменты в горизонт. плоскости

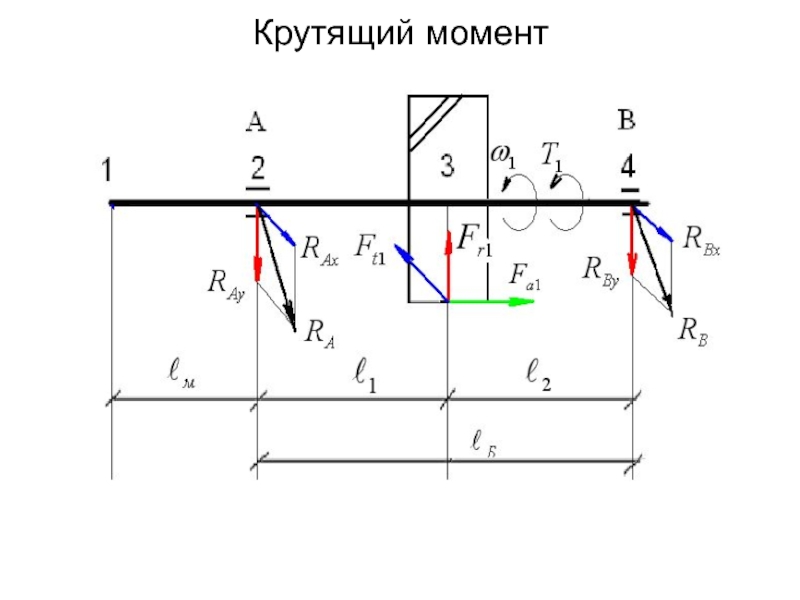

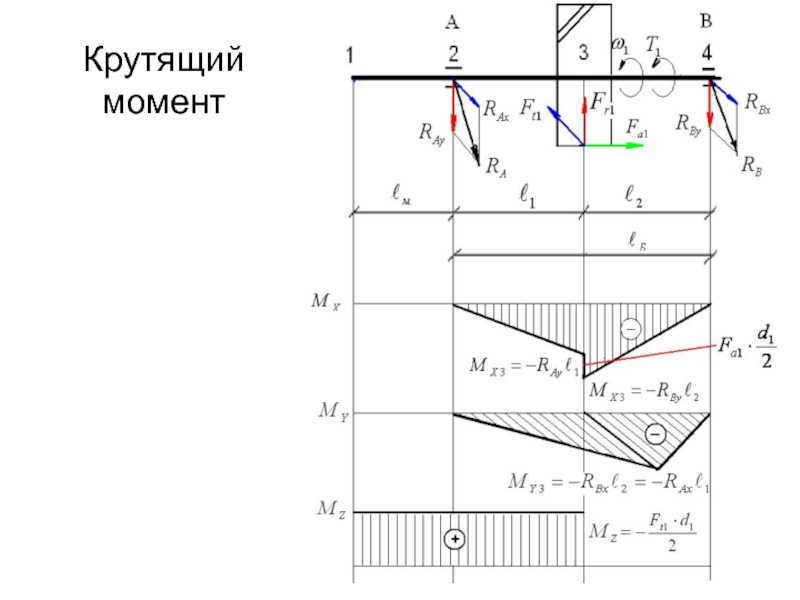

- 24. Крутящий момент
- 25. Крутящий момент

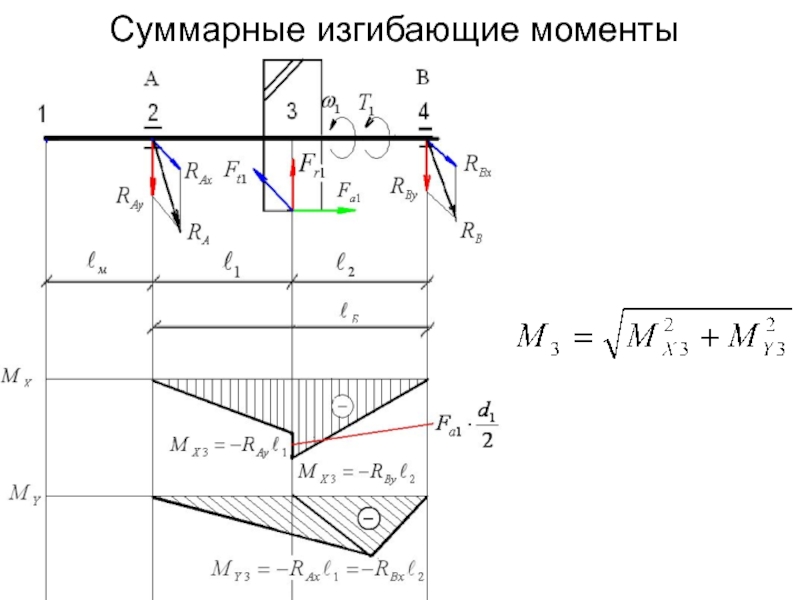

- 26. Суммарные изгибающие моменты

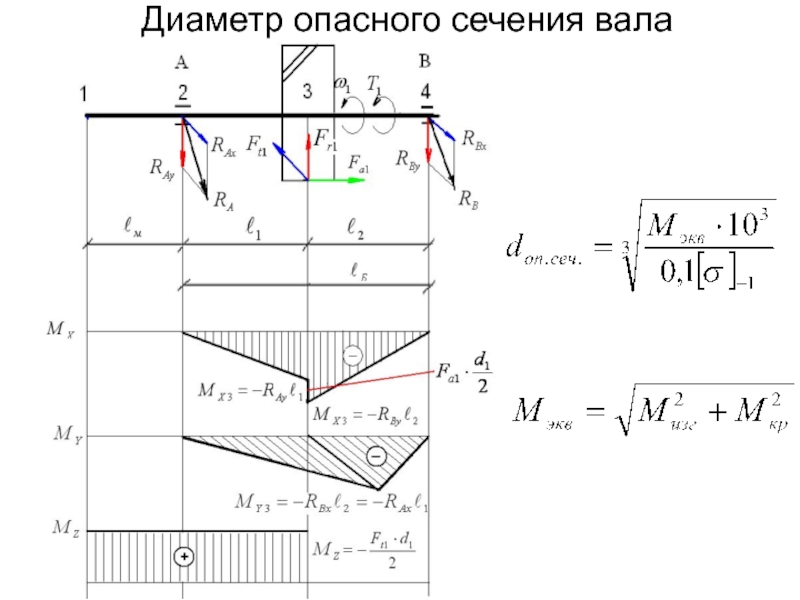

- 27. Диаметр опасного сечения вала
- 28. Проверочный уточненный расчет валов- коэффициенты запаса прочности
- 29. Показателем жесткости является перемещение (линейное или угловое) Расчет валов на жесткостьУсловие жесткости:
- 30. Расчет валов на колебанияЕсли частота действия возбуждающих
- 31. Расчет валов на колебанияСуществует 3 режима работы
- 32. Скачать презентанцию
План:1. Назначение. Классификация. Конструктивные элементы. Материалы. 2. Критерии работоспособности валов. 3. Проектные и проверочные расчеты валов.
Слайды и текст этой презентации

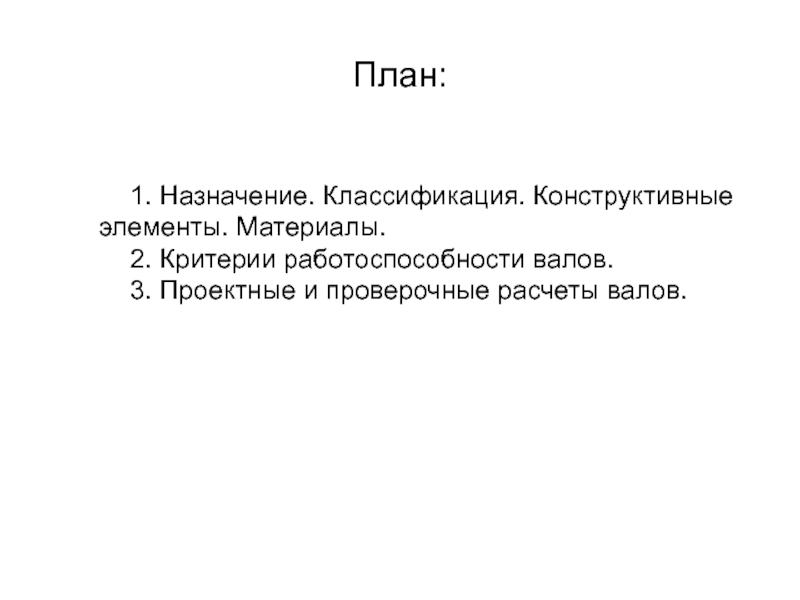

Слайд 2План:
1. Назначение. Классификация. Конструктивные элементы. Материалы.
2. Критерии работоспособности валов.
Слайд 3По условиям работы:
- не вращающиеся;
- вращающиеся
По конструктивному исполнению:
прямые
ступенчатые

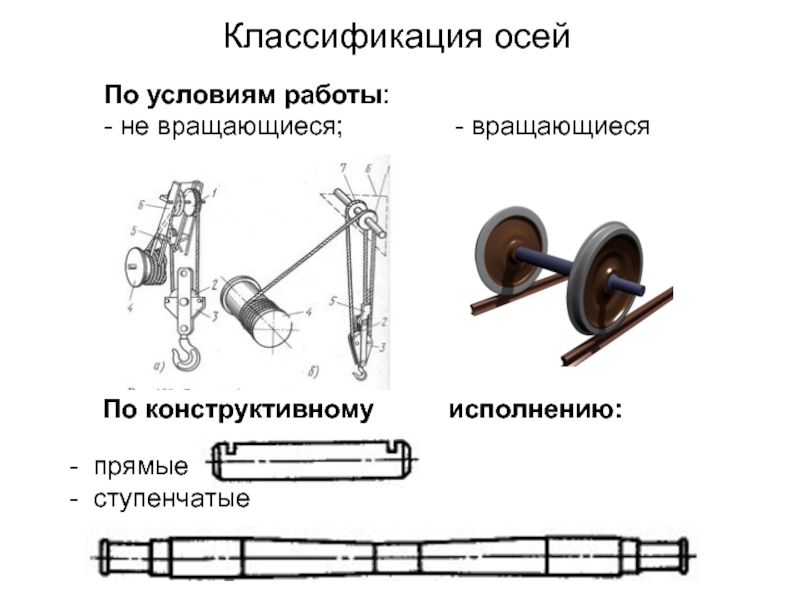

Классификация осей
Слайд 4 По конструктивному исполнению:
- прямые
- ступенчатые
- коленчатые
- гибкие
Классификация валов

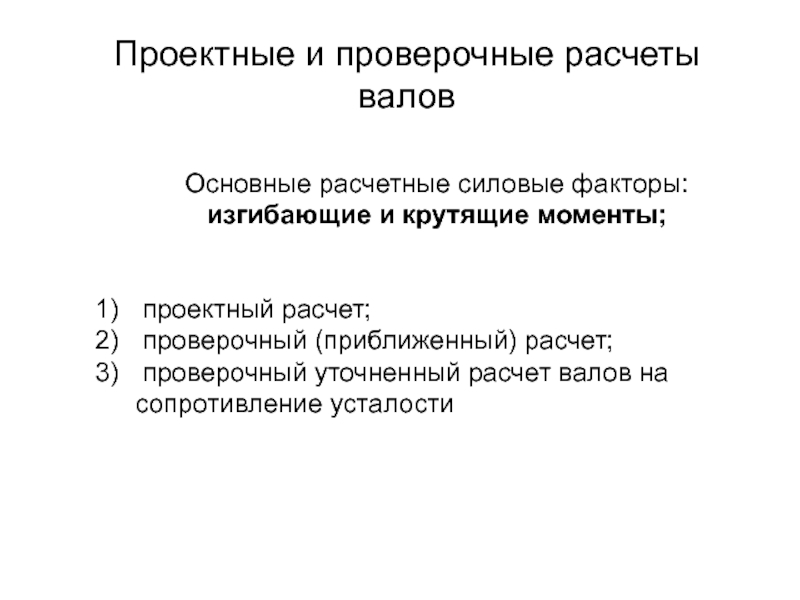

Слайд 9Проектные и проверочные расчеты валов
Основные расчетные силовые факторы:
изгибающие и крутящие моменты;
проектный расчет;
проверочный (приближенный)
расчет; проверочный уточненный расчет валов на сопротивление усталости

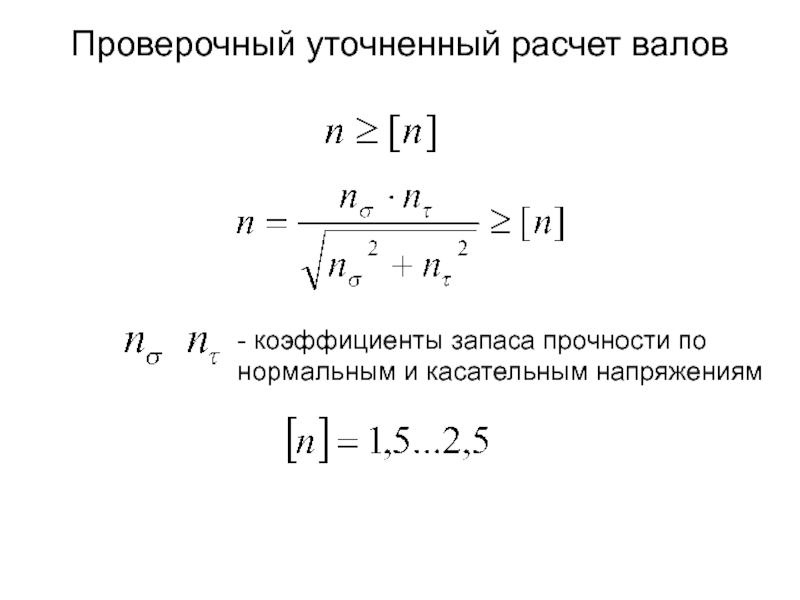

Слайд 28Проверочный уточненный расчет валов
- коэффициенты запаса прочности по нормальным и
касательным напряжениям

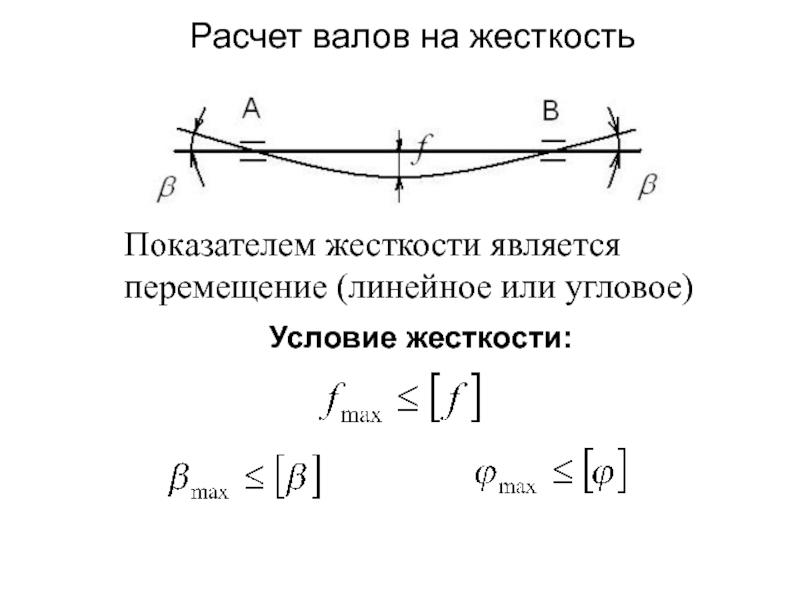

Слайд 29Показателем жесткости является перемещение (линейное или угловое)
Расчет валов на
жесткость
Условие жесткости:

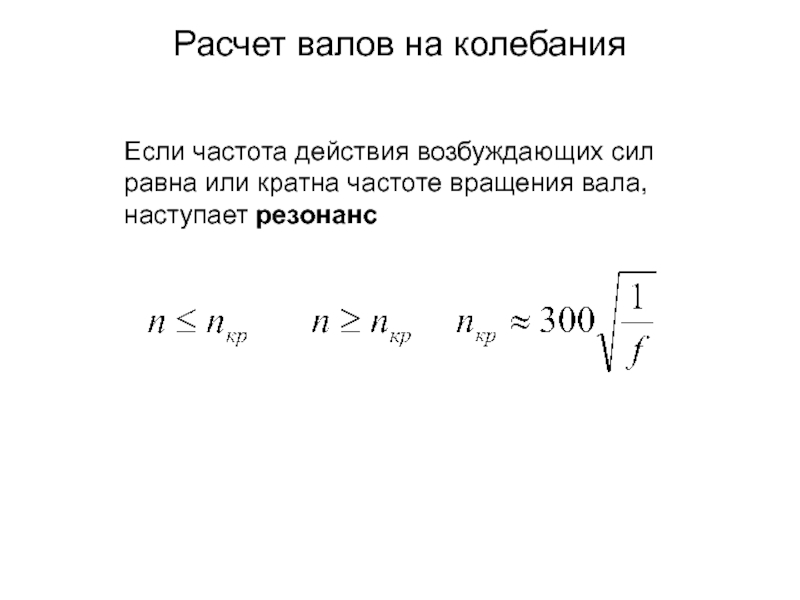

Слайд 30Расчет валов на колебания
Если частота действия возбуждающих сил равна или
кратна частоте вращения вала, наступает резонанс

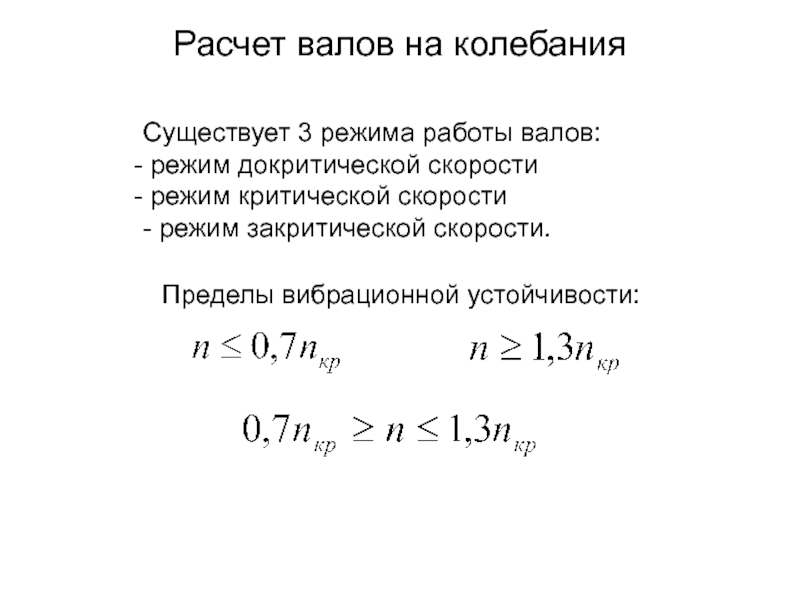

Слайд 31Расчет валов на колебания
Существует 3 режима работы валов:
режим
докритической скорости
режим критической скорости
- режим закритической скорости.
Пределы
вибрационной устойчивости:
