Валы и оси
Содержание
Устройство валов и осейДетали, на которые насаженных вращающиеся части (шкивы, зубчатые колеса и т. п.), называются осями или валами. Оси и валы различаются между собой по условиям работы: Оси, несущие на
Слайды и текст этой презентации
Слайд 2Устройство валов и осей
Детали, на которые насаженных вращающиеся части (шкивы,
зубчатые колеса и т. п.), называются осями или валами.
Оси
и валы различаются между собой по условиям работы: Оси, несущие на себе вращающиеся части, не передают моментов и подвергаются только изгибу. Валы, являясь как и оси, поддерживающими деталями, помимо того, передают момент и работают не только на изгиб, но и на кручение.

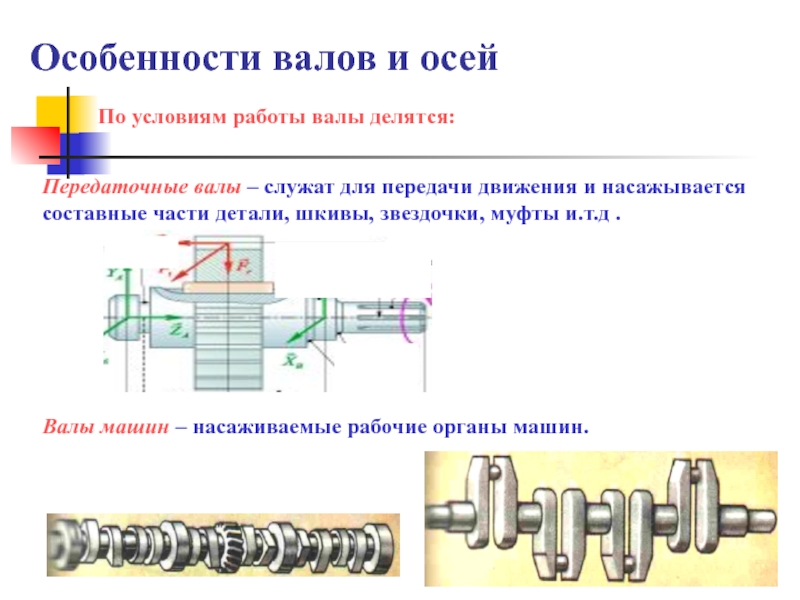

Слайд 3Особенности валов и осей
По условиям работы валы делятся:
Передаточные валы –
служат для передачи движения и насажывается составные части детали, шкивы,
звездочки, муфты и.т.д .Валы машин – насаживаемые рабочие органы машин.
Слайд 4По геометрической форме осей валов различают:
Прямые валы – широко применяемые
в машиностроении.
Кривошипные и коленчатые валы – применяемые не только для
передачи моментов, а так же для преобразования возвратно-поступательное движение во вращательное или наоборот. Гибкие валы – меняются геометрические оси валов, применяются в различных приводах машин.

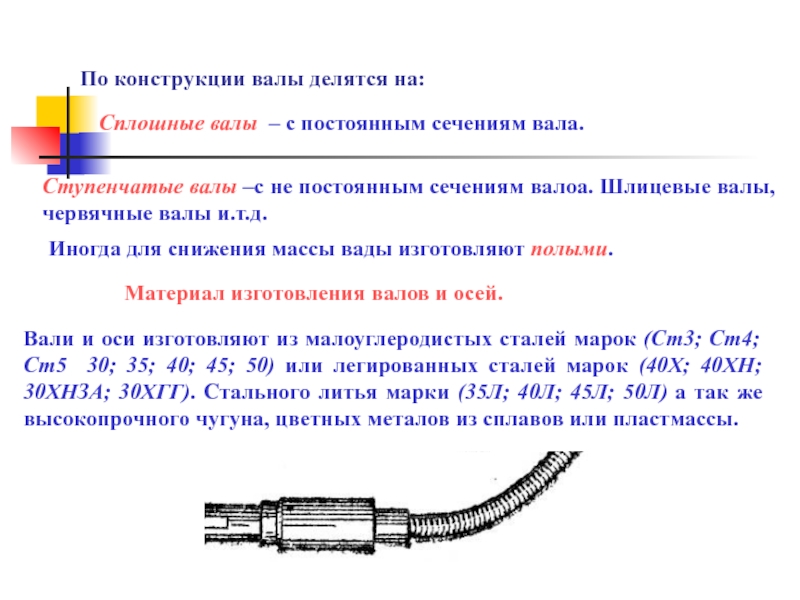

Слайд 5По конструкции валы делятся на:
Сплошные валы – с постоянным
сечениям вала.
Ступенчатые валы –с не постоянным сечениям валоа. Шлицевые валы,
червячные валы и.т.д. Иногда для снижения массы вады изготовляют полыми.
Материал изготовления валов и осей.
Вали и оси изготовляют из малоуглеродистых сталей марок (Ст3; Ст4; Ст5 30; 35; 40; 45; 50) или легированных сталей марок (40Х; 40ХН; 30ХНЗА; 30ХГГ). Стального литья марки (35Л; 40Л; 45Л; 50Л) а так же высокопрочного чугуна, цветных металов из сплавов или пластмассы.
Слайд 6
Посадочные участки вала обрабатывают в зависимости от класса
точности, посадки; цапфы, вращающиеся в опорах скольжения, должны иметь шероховатость
поверхности 7— 79. Свободные участки вала обычно обрабатывают так, что шероховатость поверхности соответствует 73 или 4. Для повышения прочности поверхности цапф, обрабатывают (сплошной или местной) к термической обработке.Поддерживая детали передач, оси и валы в свою очередь сами опираются на неподвижные опорные части — подшипники и подпятники. Участки осей и валов, лежащие в опорах, носят название цапф. Концевые цапфы именуются шипами, а промежуточные — шейками.
