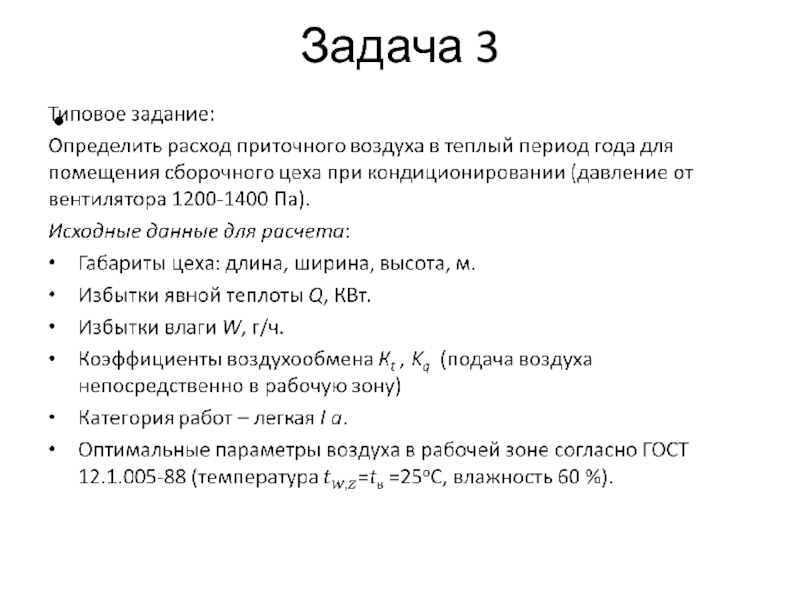

Вентиляция и кондиционирование Решение задачи №3 (РГЗ) Построение процессов

СКВ

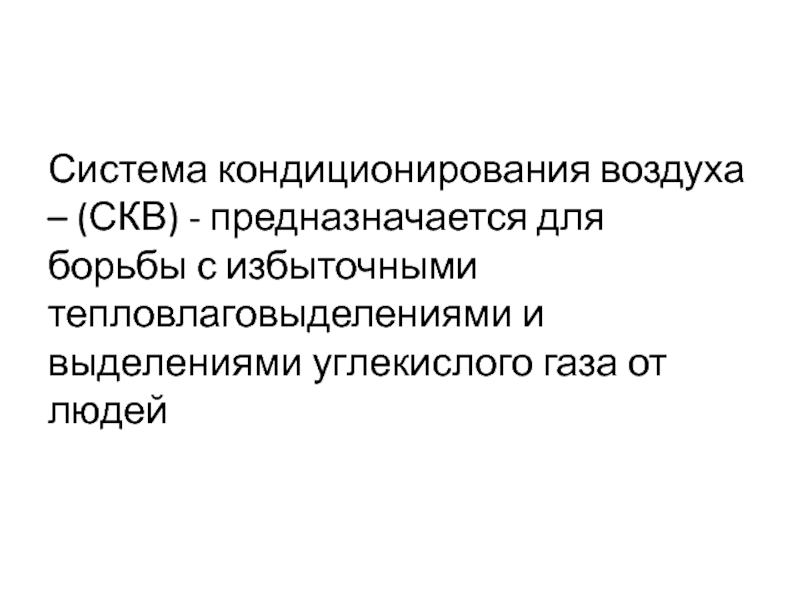

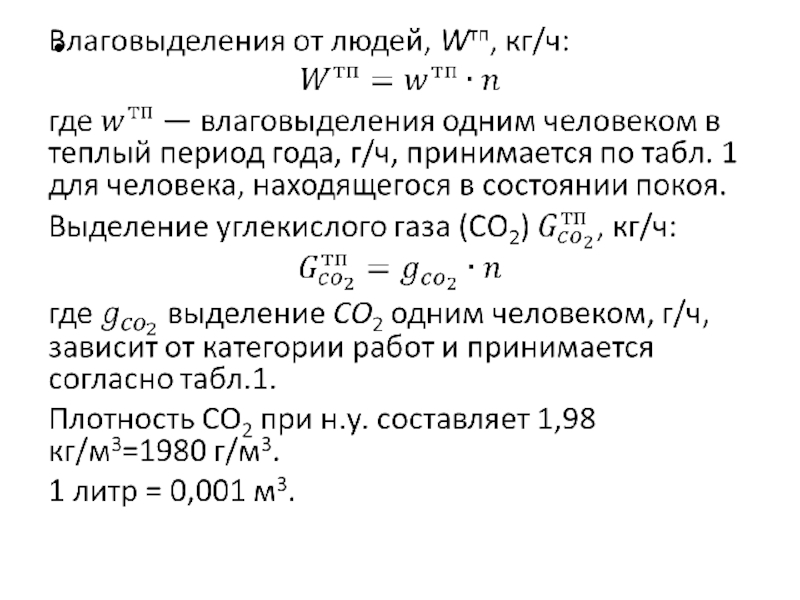

избыточными тепловлаговыделениями и выделениями углекислого газа от людей

объемы.

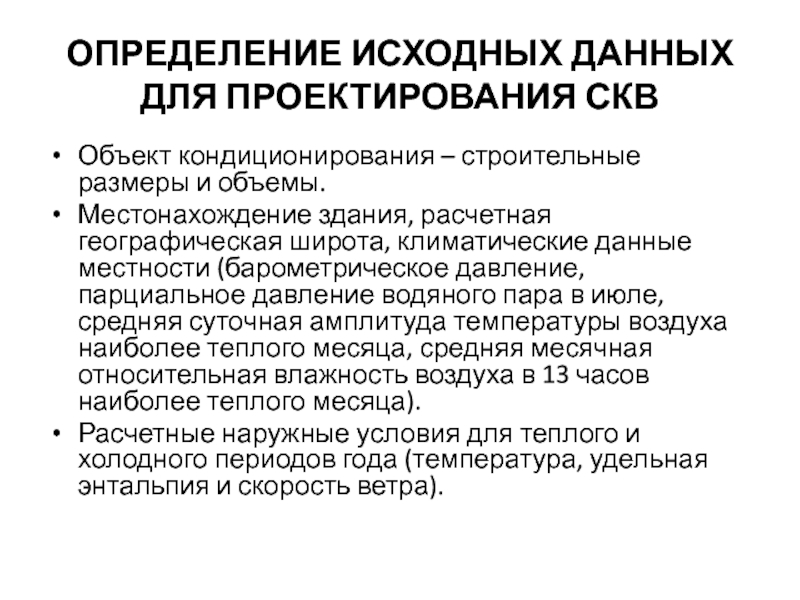

Местонахождение здания, расчетная географическая широта, климатические данные местности (барометрическое давление,

парциальное давление водяного пара в июле, средняя суточная амплитуда температуры воздуха наиболее теплого месяца, средняя месячная относительная влажность воздуха в 13 часов наиболее теплого месяца).
Расчетные наружные условия для теплого и холодного периодов года (температура, удельная энтальпия и скорость ветра).

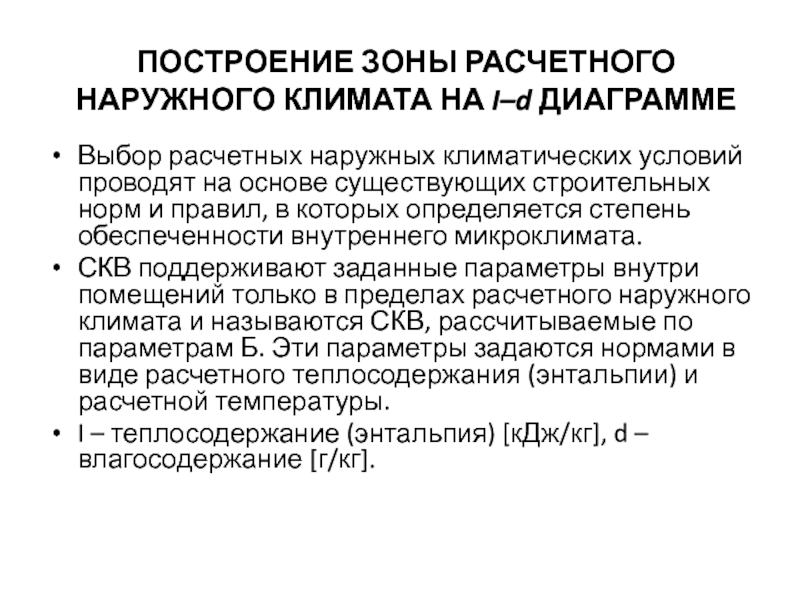

климатических условий проводят на основе существующих строительных норм и правил,

в которых определяется степень обеспеченности внутреннего микроклимата.
СКВ поддерживают заданные параметры внутри помещений только в пределах расчетного наружного климата и называются СКВ, рассчитываемые по параметрам Б. Эти параметры задаются нормами в виде расчетного теплосодержания (энтальпии) и расчетной температуры.

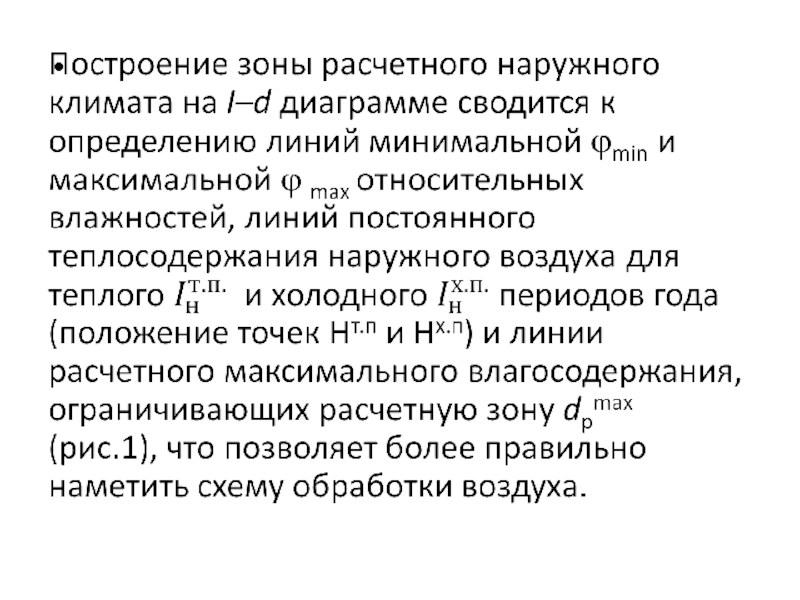

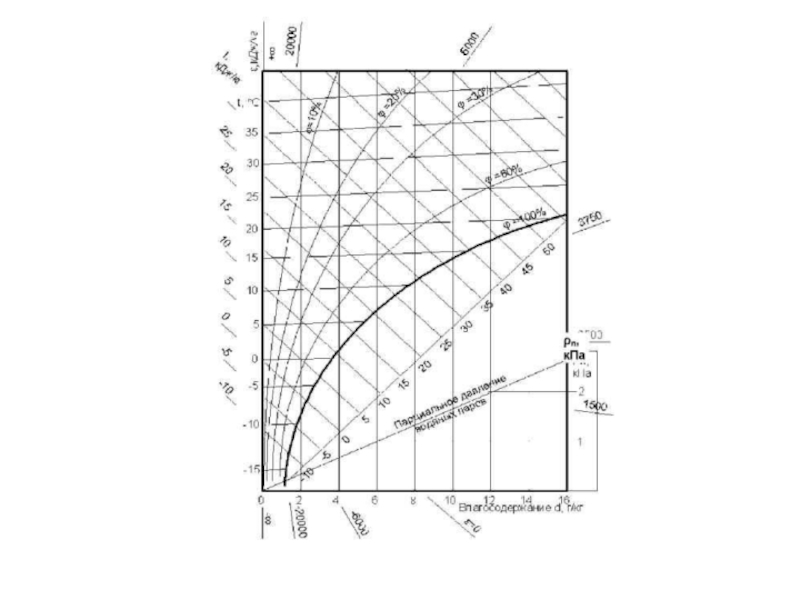

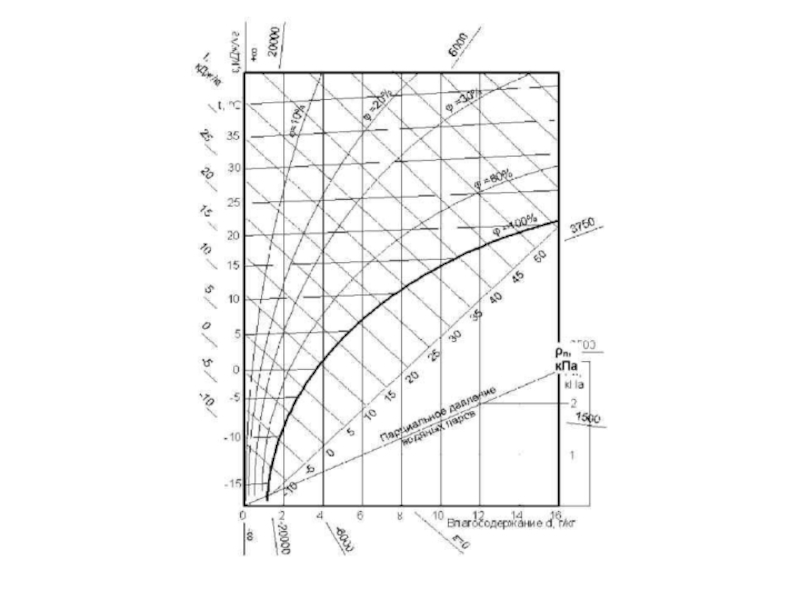

I – теплосодержание (энтальпия) [кДж/кг], d – влагосодержание [г/кг].

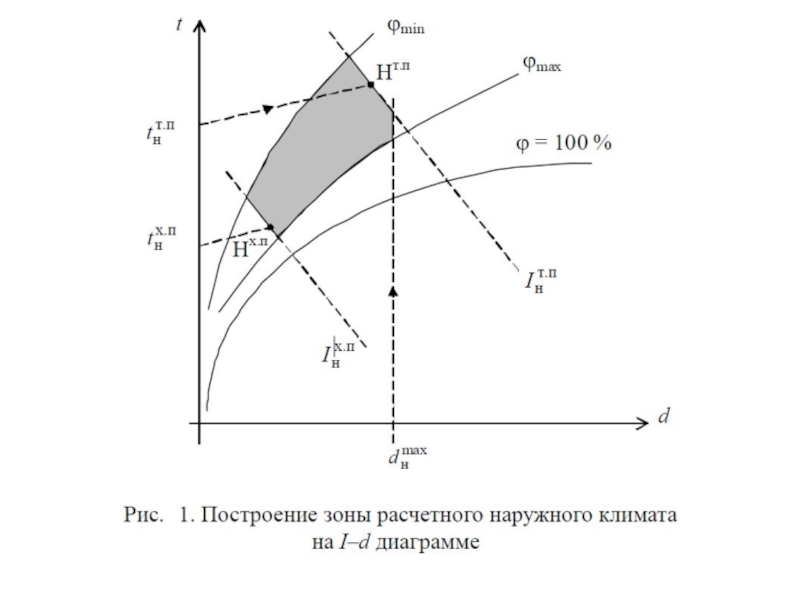

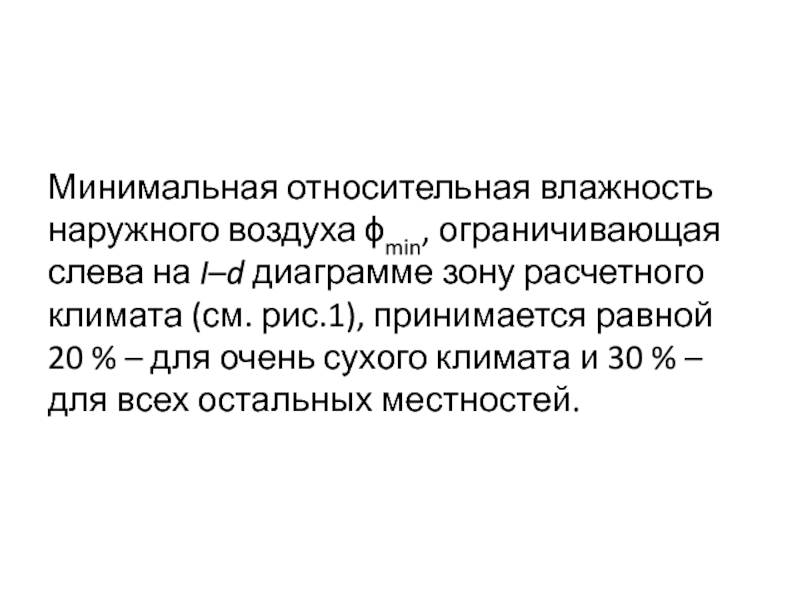

диаграмме зону расчетного климата (см. рис.1), принимается равной 20 %

– для очень сухого климата и 30 % – для всех остальных местностей.

зону расчетного климата, рекомендуется принимать в зависимости от степени влажности

климата данной местности:
в прибрежных районах – 95 %, для районов с континентальным климатом – 90 %,
для районов с резко выраженным континентальным климатом (Средняя Азия) – 70 %.

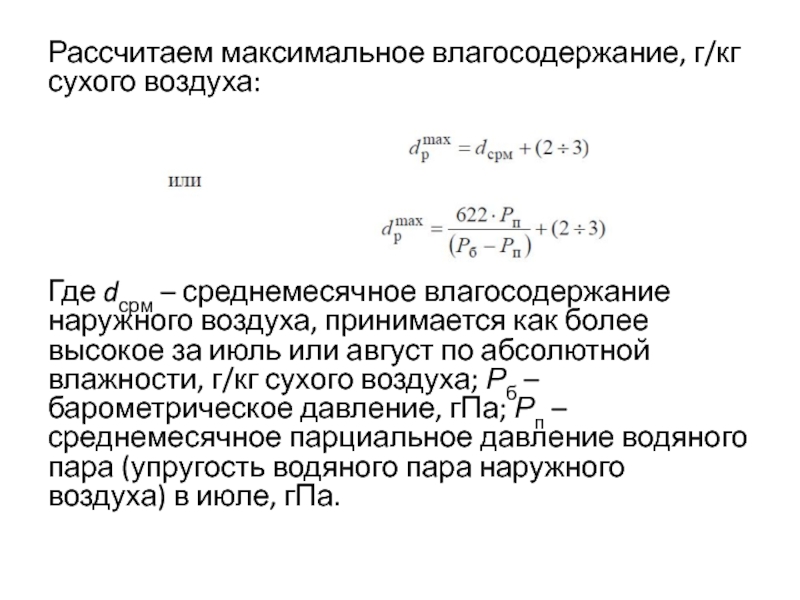

наружного воздуха, принимается как более высокое за июль или август

по абсолютной влажности, г/кг сухого воздуха; Рб – барометрическое давление, гПа; Рп – среднемесячное парциальное давление водяного пара (упругость водяного пара наружного воздуха) в июле, гПа.

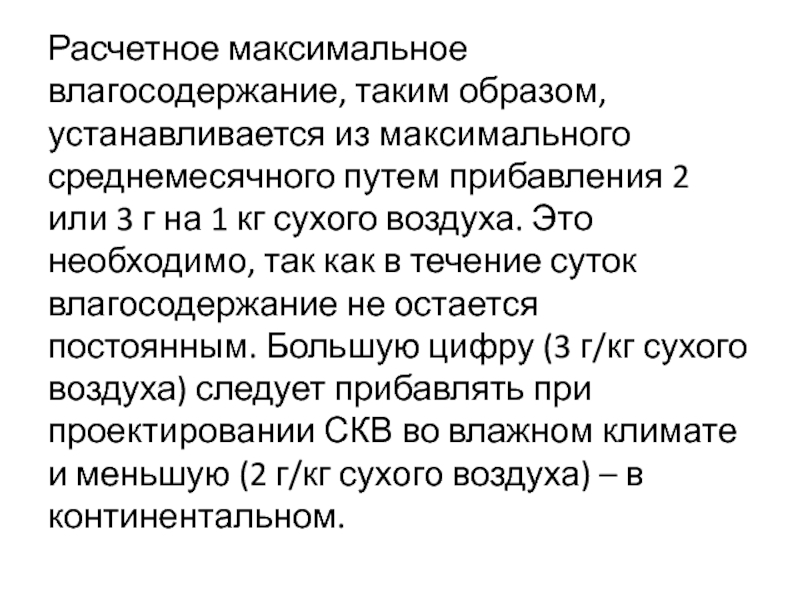

прибавления 2 или 3 г на 1 кг сухого воздуха.

Это необходимо, так как в течение суток влагосодержание не остается постоянным. Большую цифру (3 г/кг сухого воздуха) следует прибавлять при проектировании СКВ во влажном климате и меньшую (2 г/кг сухого воздуха) – в континентальном.

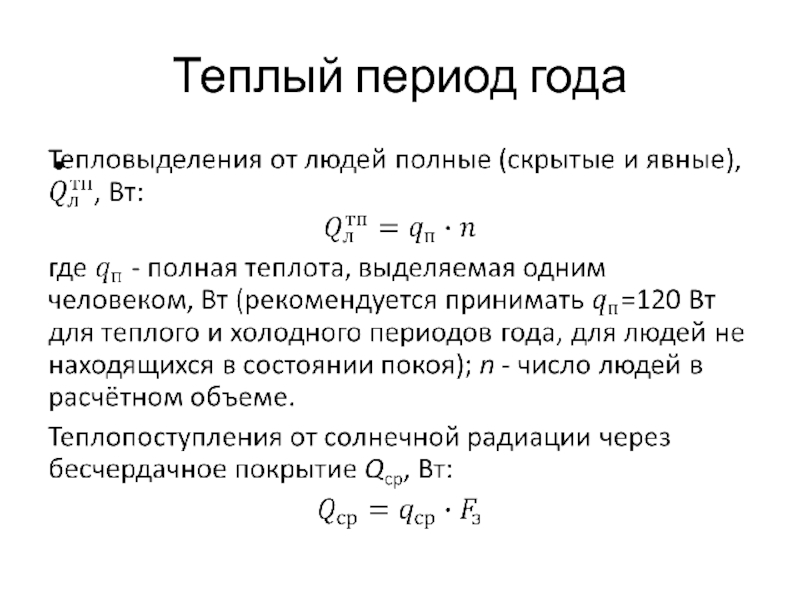

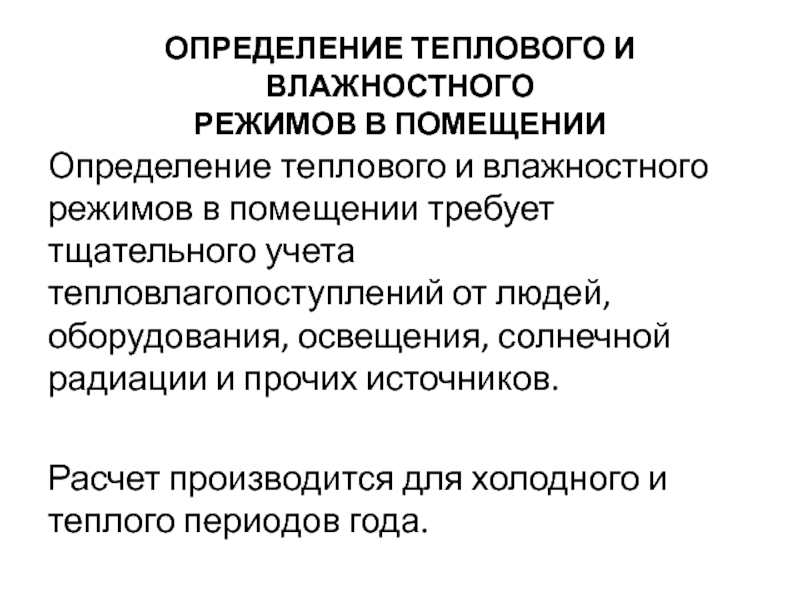

в помещении требует тщательного учета тепловлагопоступлений от людей, оборудования, освещения,

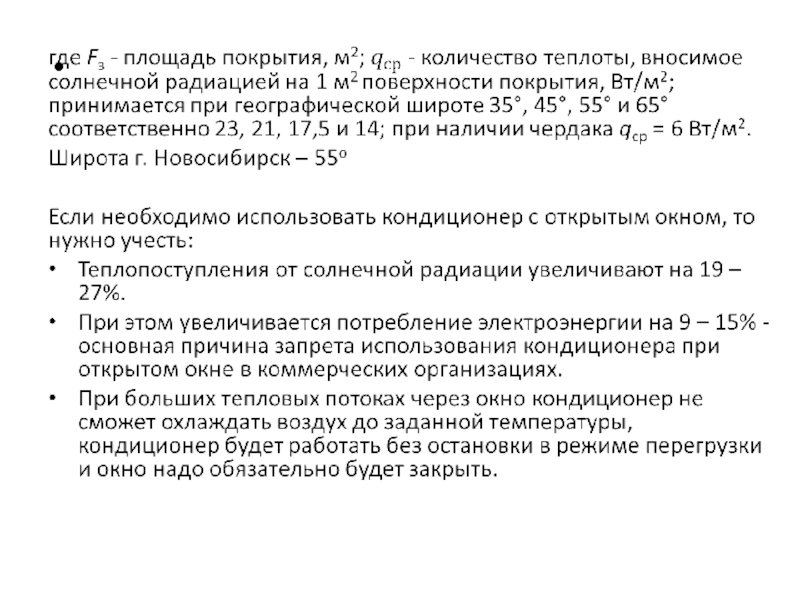

солнечной радиации и прочих источников.

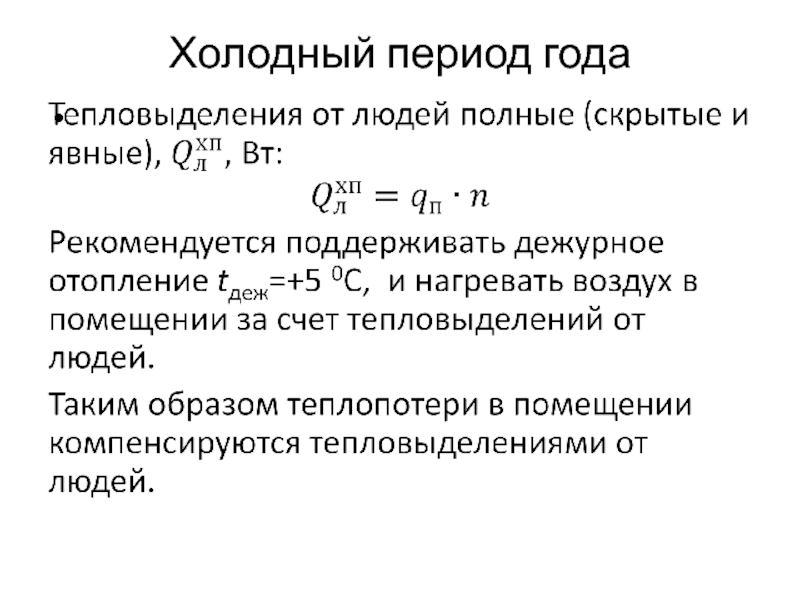

Расчет производится для холодного и теплого периодов года.

им мощности сети 220В. К примеру:
компьютер портативный до 0.45 кВт;
ксерокс

до 0.65 кВт;
офисный принтер (лазерный) до 0,45 кВт;
телевизор до 0,25 кВт;
Тепловыделения от бытовой техники на кухне
Кофеварка с греющей поверхностью – 300 Вт
Кофемашина и электрочайник – 900-1500 Вт
Электроплита – 900-1500 Вт на 1 м2 верхней поверхности
Газовая плита – 1800-3000 Вт 1 м2 верхней поверхности
Фритюрница – 2750-4050 Вт
Тостер – 1100-1250 Вт
Вафельница – 850 Вт
Гриль – 13500 Вт на 1 м2 верхней поверхности
При наличии вытяжного зонта, теплопоступления от плиты делятся на 1,4. При определении мощности кондиционера считают, что приборы включают в быту не единовременно - берется максимальная для данной кухни возможная комбинация по мощности. Например: три конфорки на электрической плите и микроволновая печь.

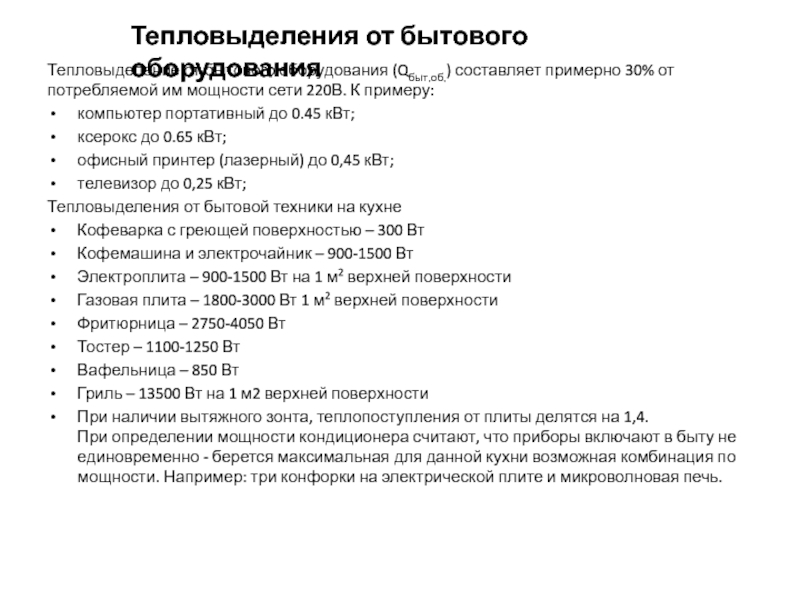

Тепловыделения от бытового оборудования

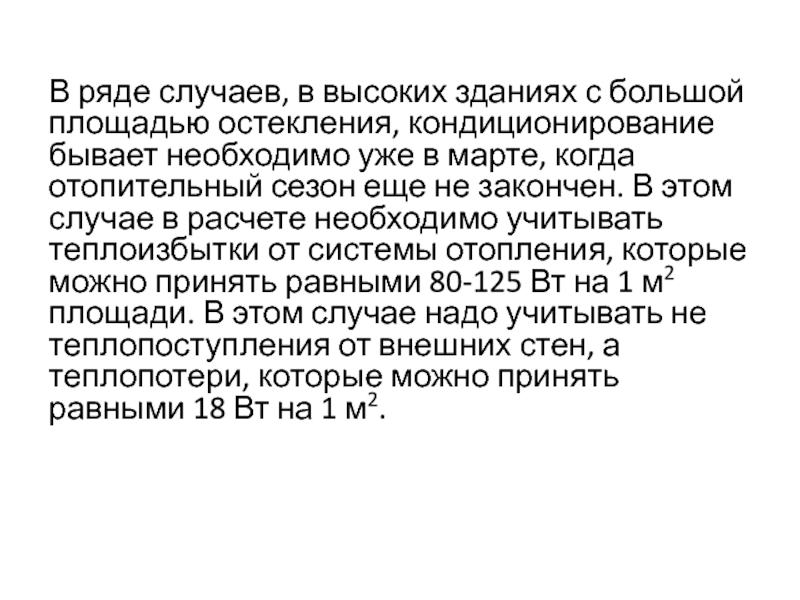

кондиционирование бывает необходимо уже в марте, когда отопительный сезон еще

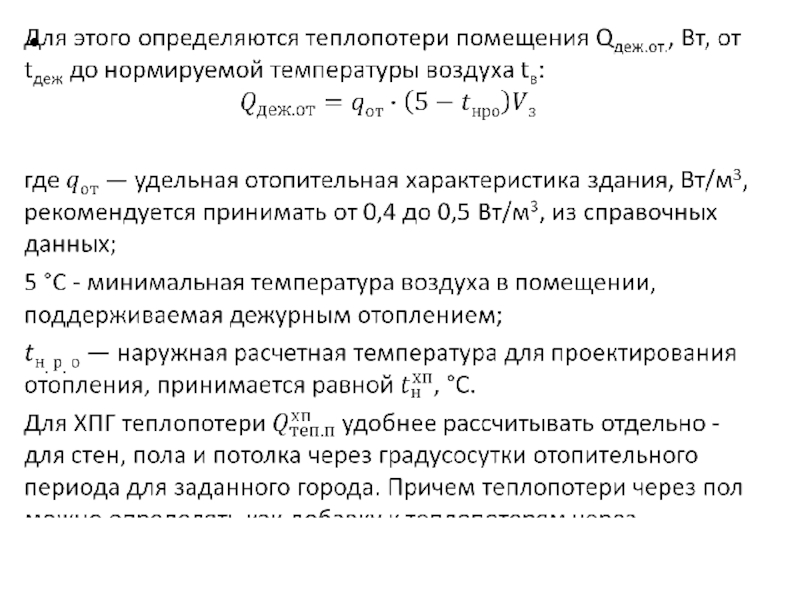

не закончен. В этом случае в расчете необходимо учитывать теплоизбытки от системы отопления, которые можно принять равными 80-125 Вт на 1 м2 площади. В этом случае надо учитывать не теплопоступления от внешних стен, а теплопотери, которые можно принять равными 18 Вт на 1 м2.

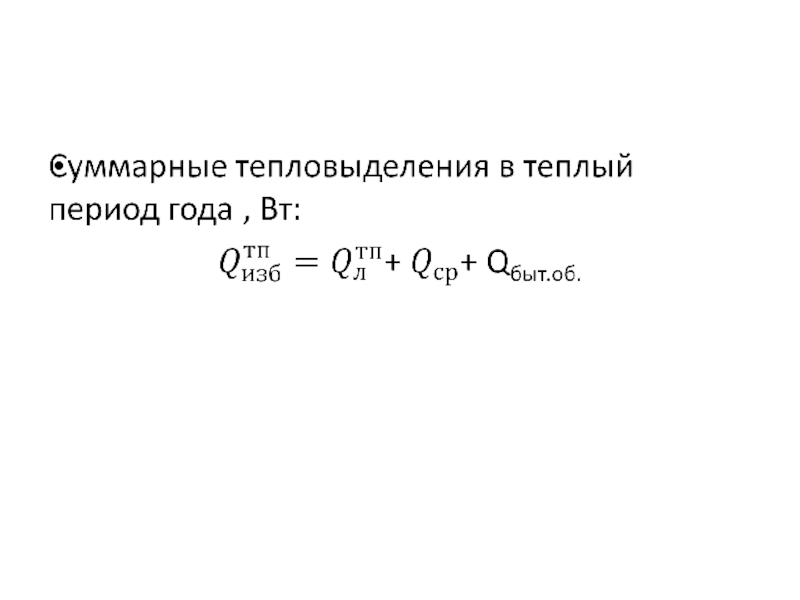

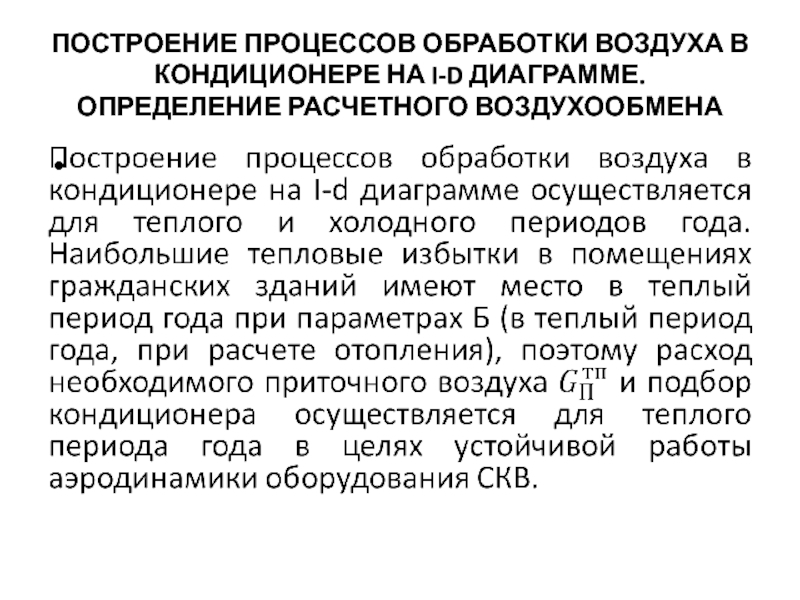

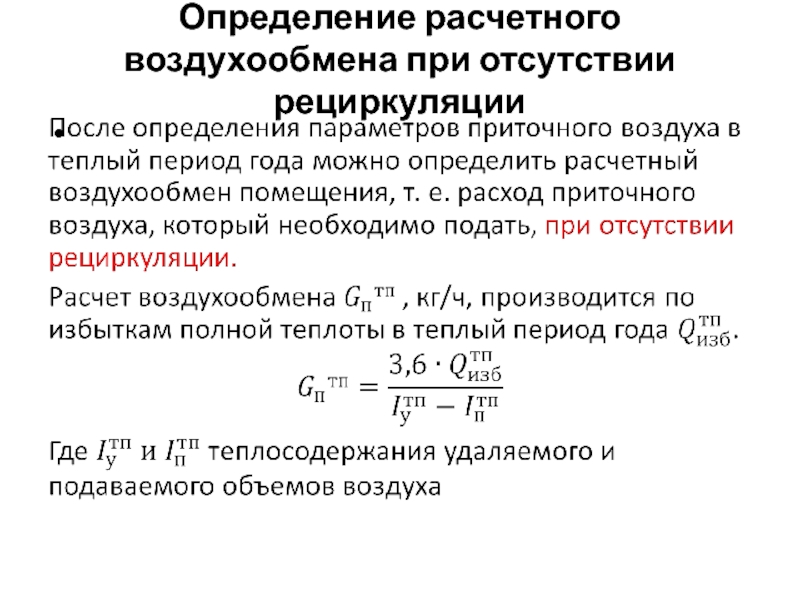

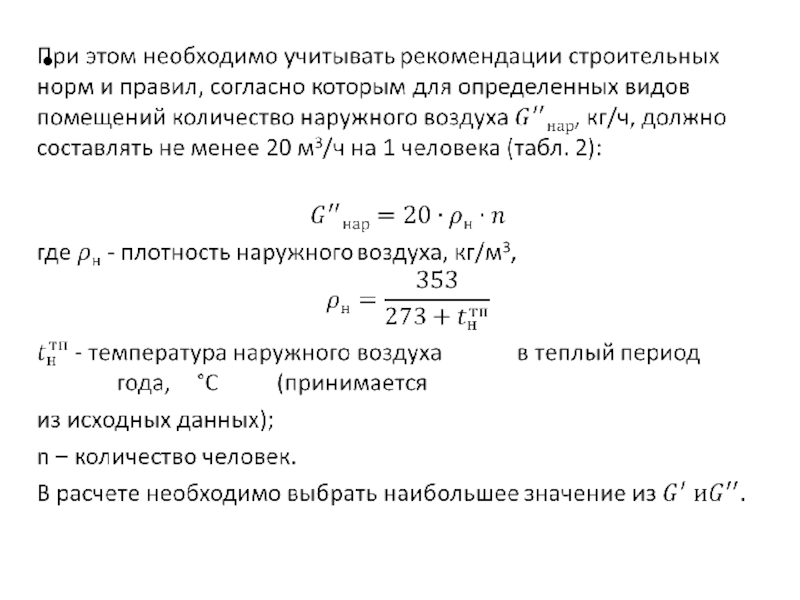

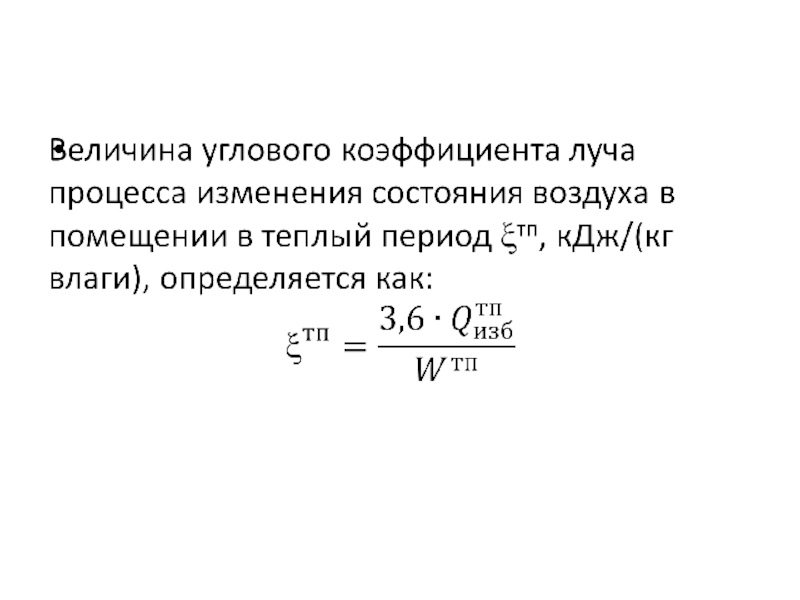

ВОЗДУХООБМЕНА

года

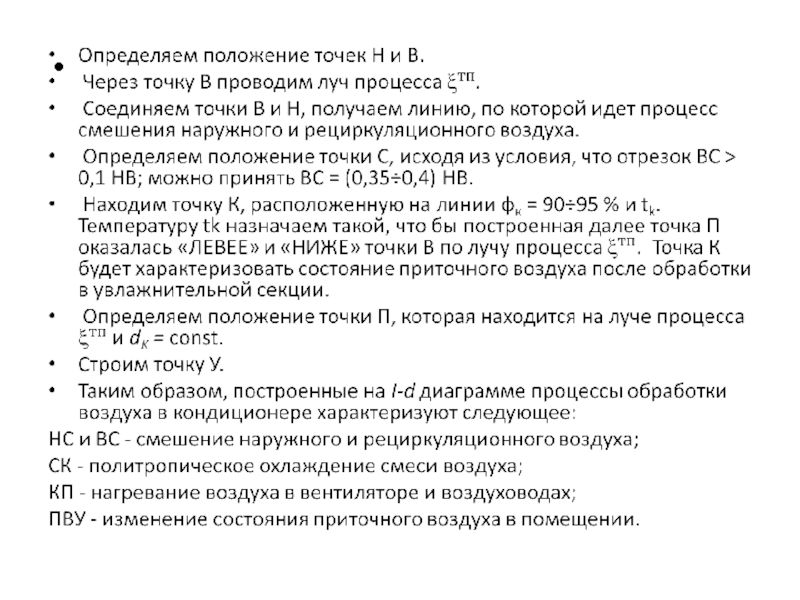

Возможны два варианта построения процессов в зависимости от схемы обработки

воздуха в СКВ.

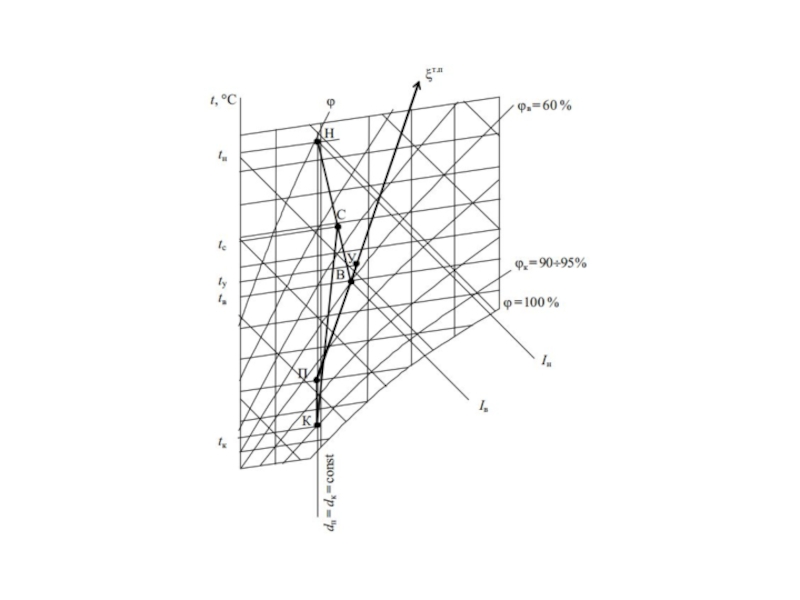

Пример 1. Политропическое охлаждение наружного воздуха с применением холодильной машины без рециркуляции (рис. 2).

ВАЖНО! Политропный процесс, политропический процесс — термодинамический процесс, во время которого удельная теплоёмкость газа остаётся неизменной.

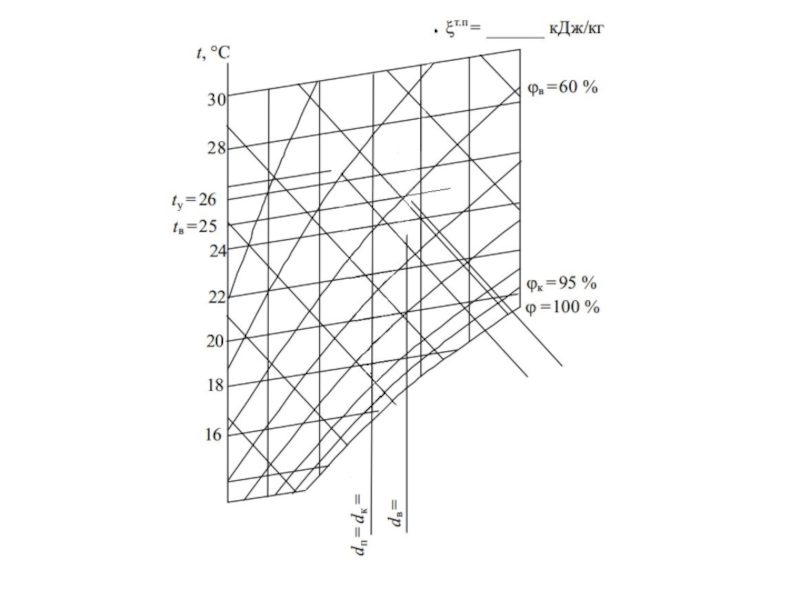

I-d диаграмме в теплый период года при политропическом охлаждении наружного

воздуха

применением холодильной машины (см. раздаточный материал)

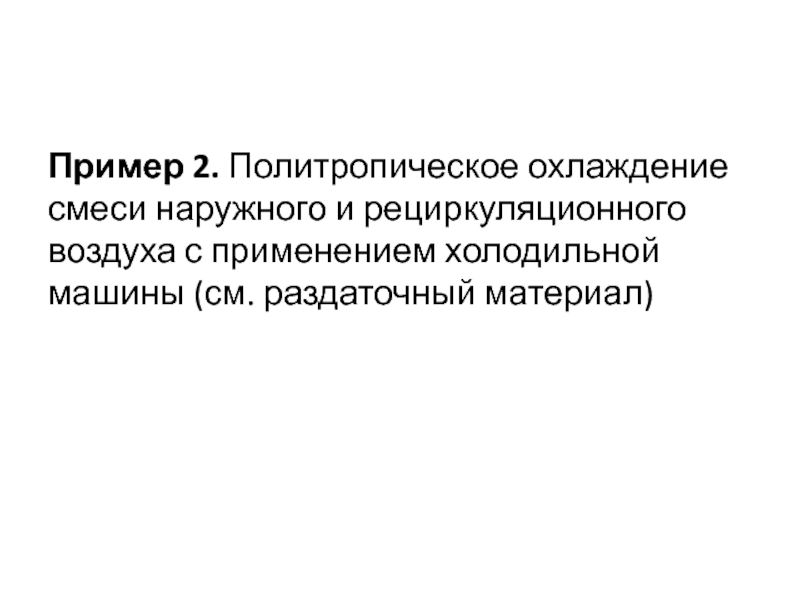

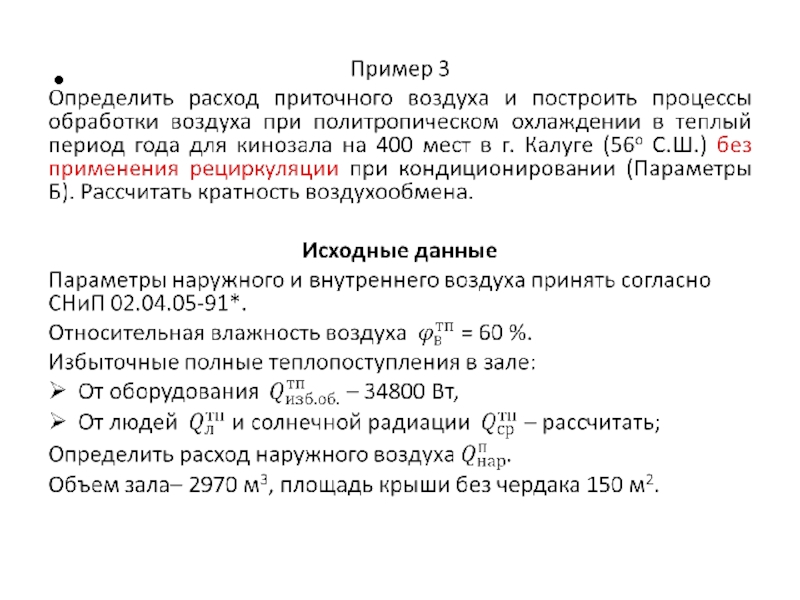

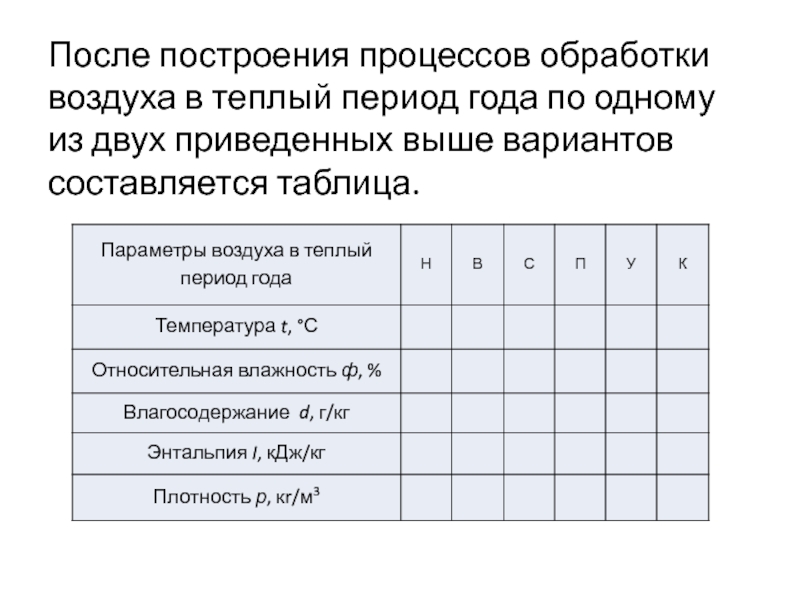

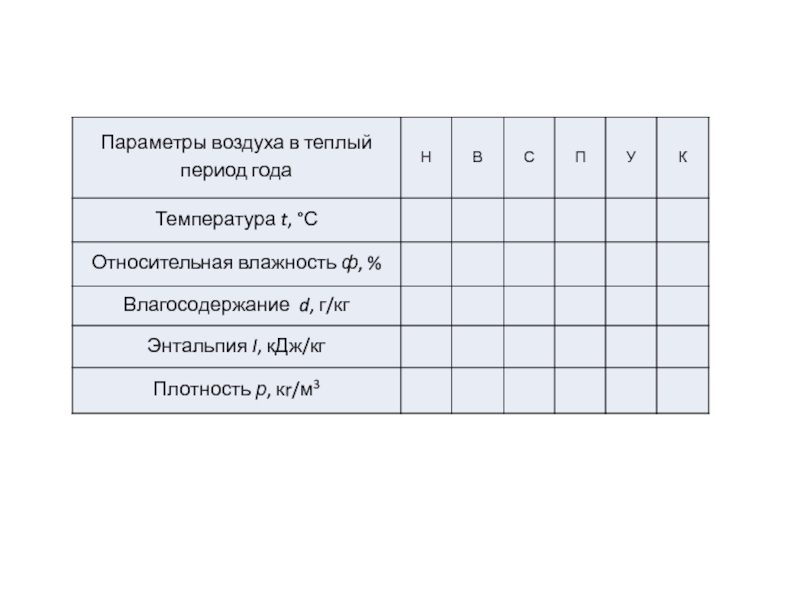

одному из двух приведенных выше вариантов составляется таблица.

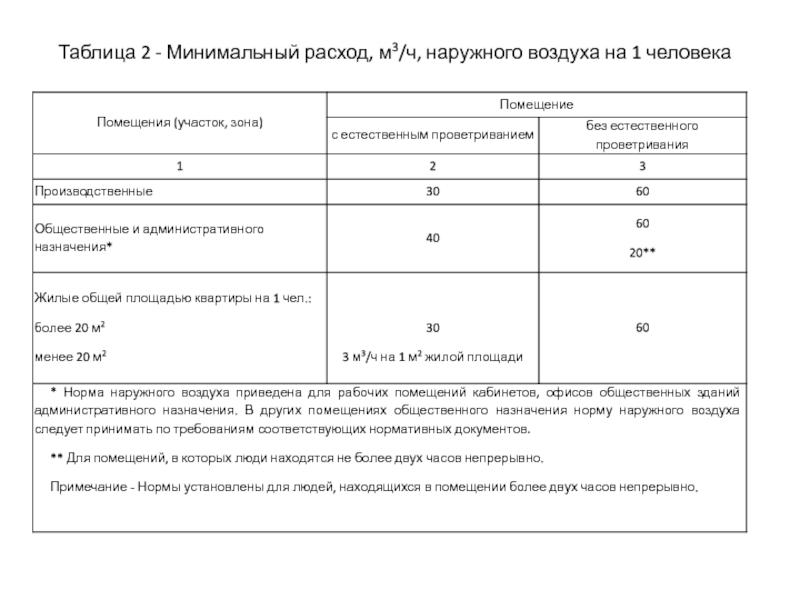

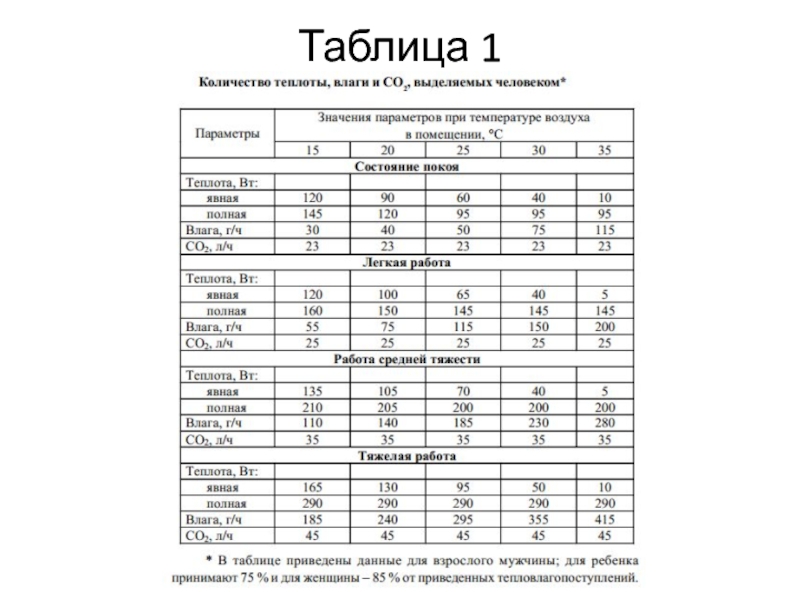

человека

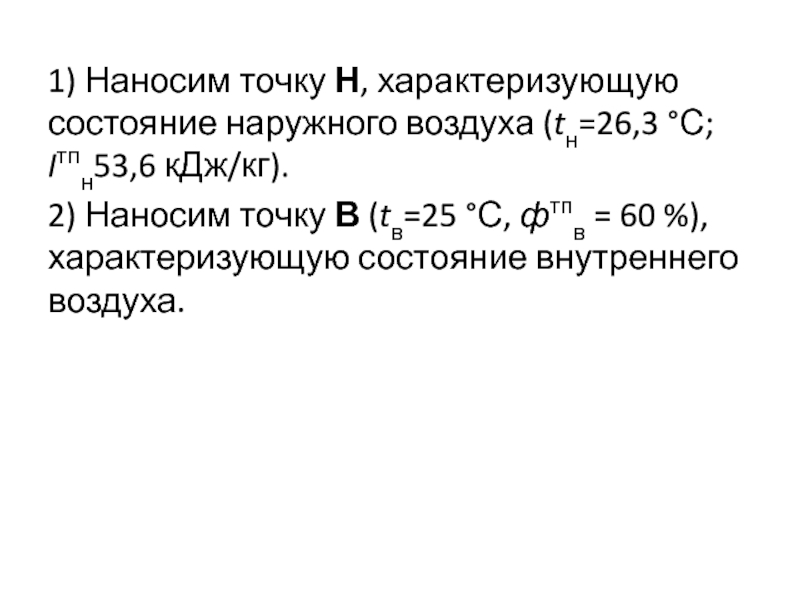

Iтпн53,6 кДж/кг).

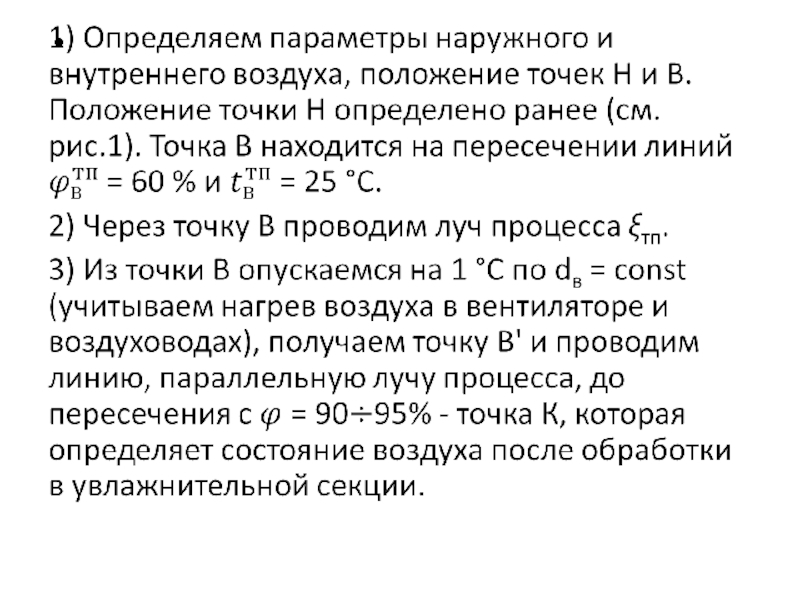

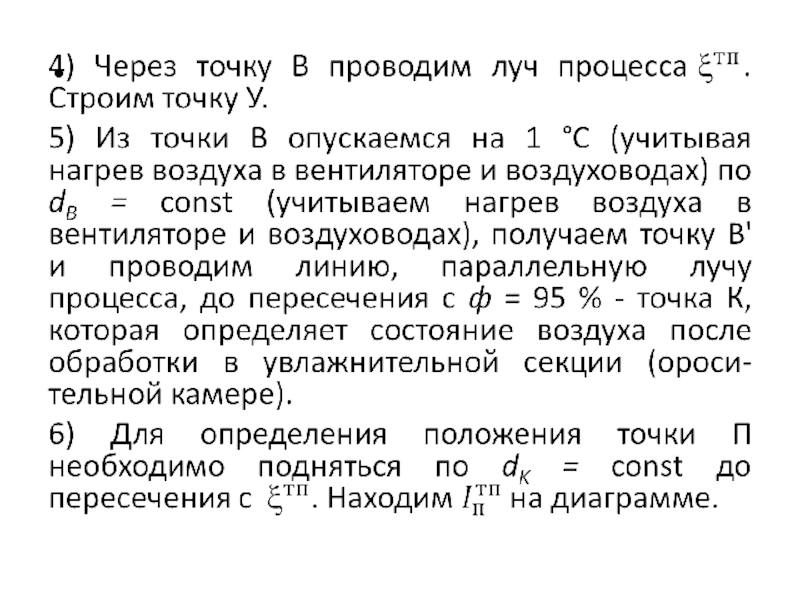

2) Наносим точку В (tв=25 °С, фтпв = 60

%), характеризующую состояние внутреннего воздуха.

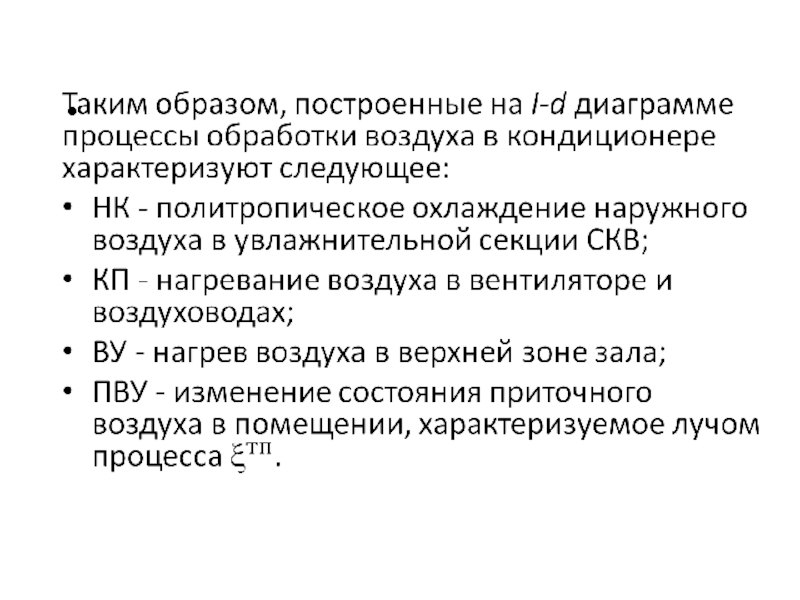

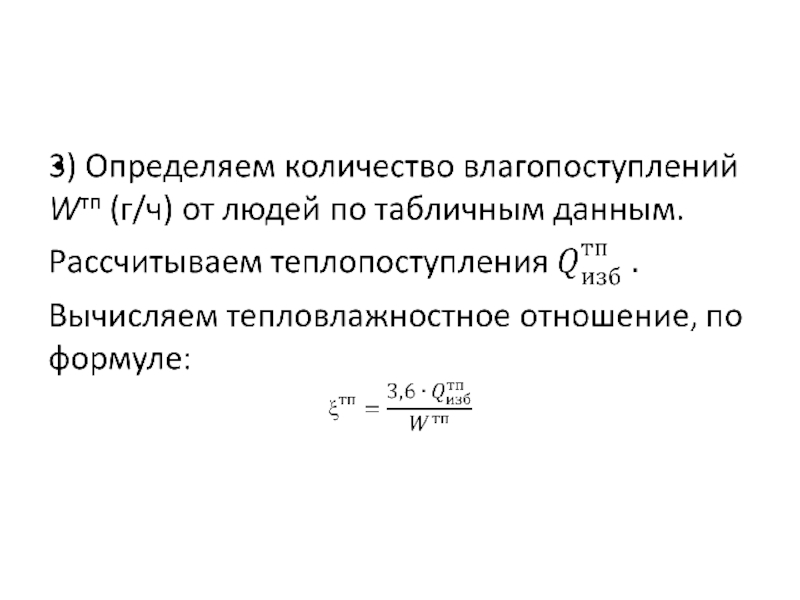

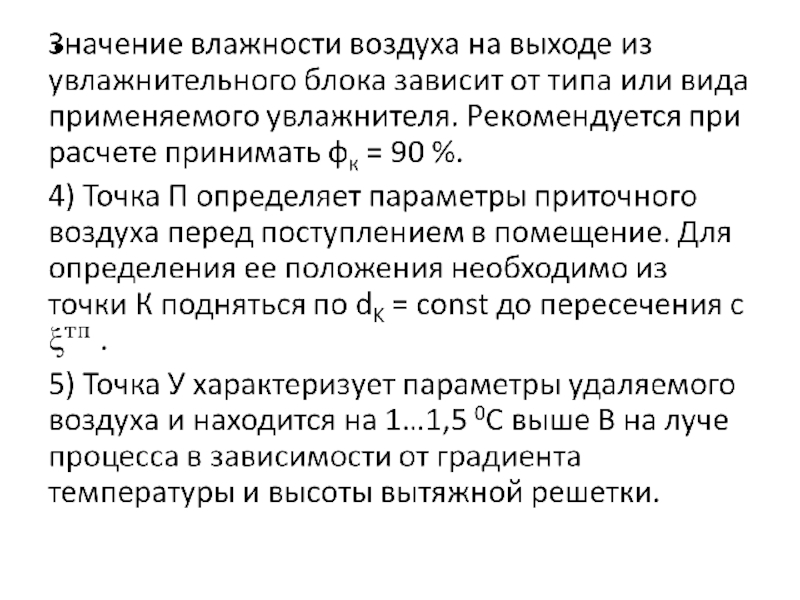

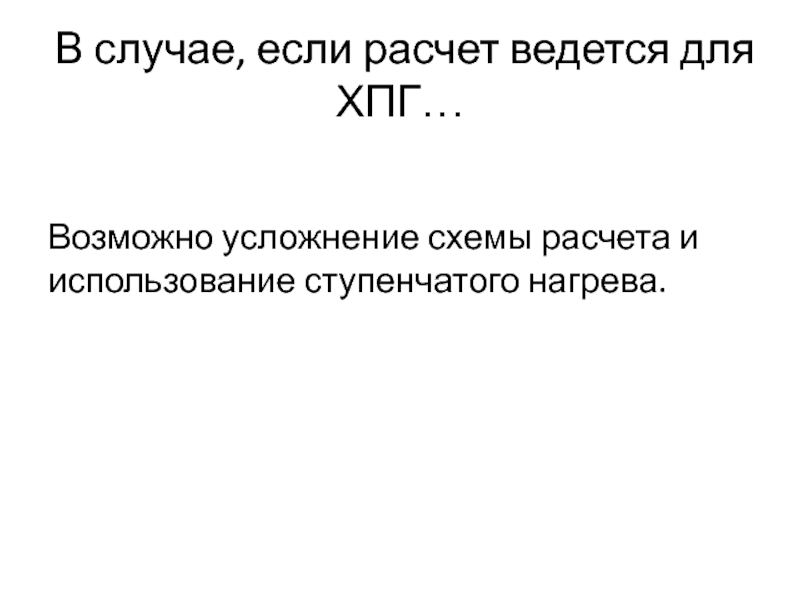

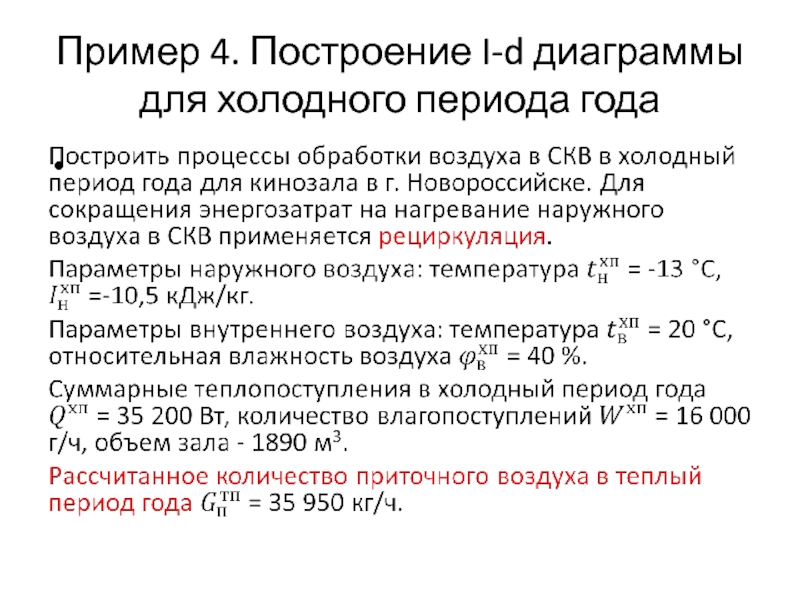

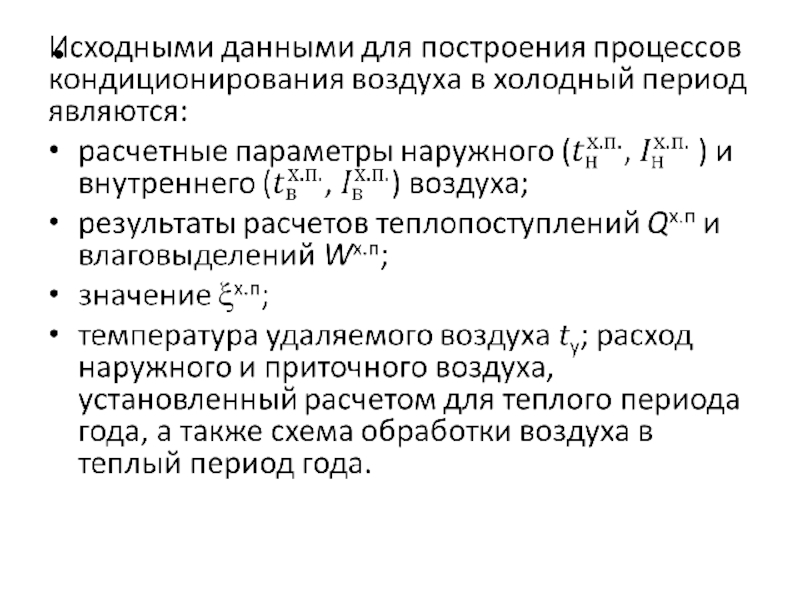

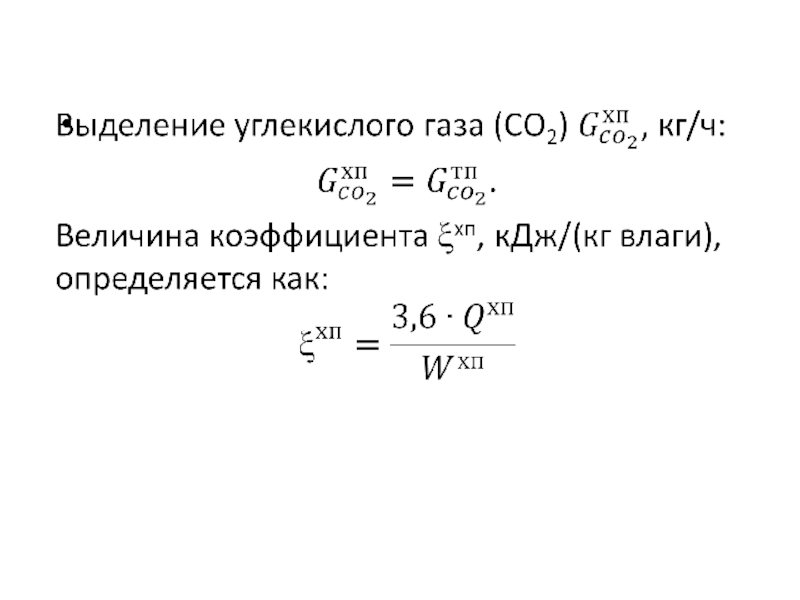

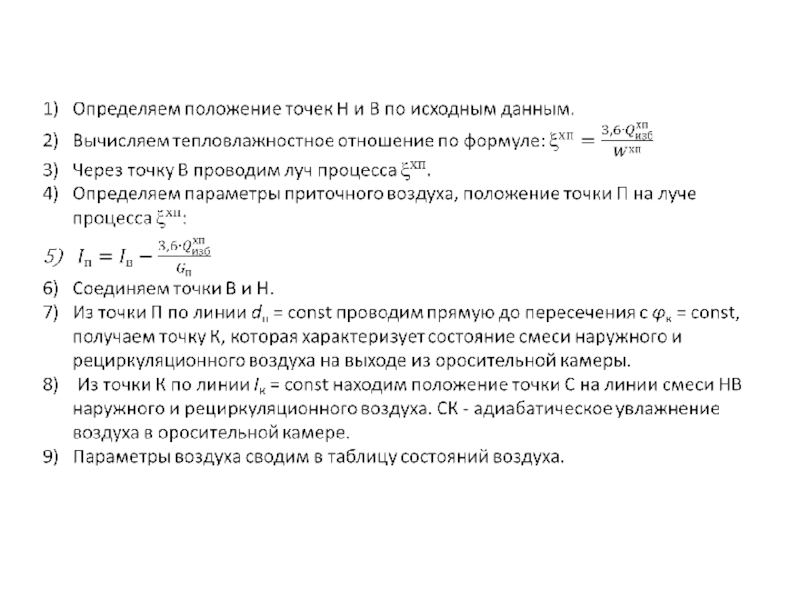

и использование ступенчатого нагрева.

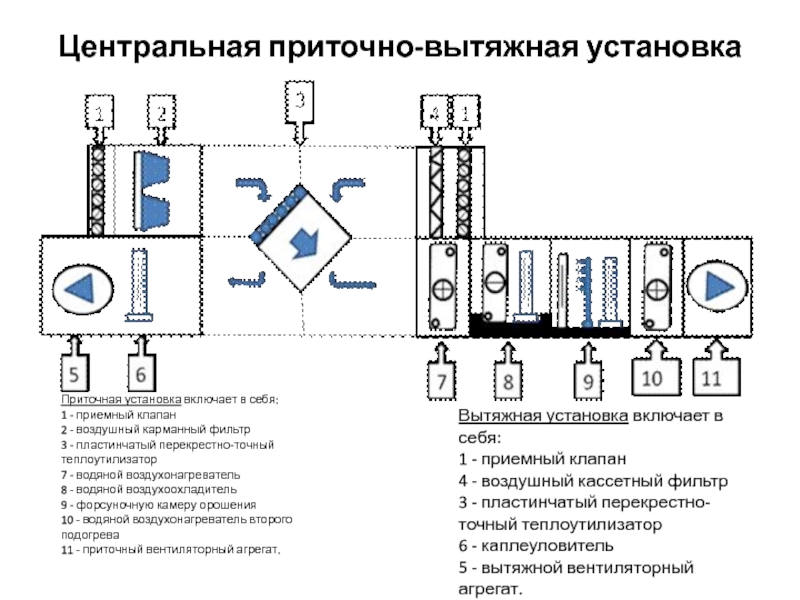

воздушный карманный фильтр
3 - пластинчатый перекрестно-точный теплоутилизатор
7 - водяной воздухонагреватель
8

- водяной воздухоохладитель
9 - форсуночную камеру орошения
10 - водяной воздухонагреватель второго подогрева
11 - приточный вентиляторный агрегат.

Вытяжная установка включает в себя:
1 - приемный клапан
4 - воздушный кассетный фильтр
3 - пластинчатый перекрестно-точный теплоутилизатор
6 - каплеуловитель
5 - вытяжной вентиляторный агрегат.
