Виды изделий. Конструкторские документы. Чертеж детали. Сборочный чертеж
Содержание
- 1. Виды изделий. Конструкторские документы. Чертеж детали. Сборочный чертеж
- 2. Виды изделий ГОСТ 2.101-68 Изделием называется предмет
- 3. Структура изделия-изделиеДеталиСборочныеединицыКомплексыКомплектыКомплексыСборочныеединицыДеталиКомплектыСборочныеединицыДеталиКомплектыСборочныеединицыДеталиКомплекты
- 4. Виды и комплектность конструкторских документов ГОСТ 2.102-68 Чертеж детали Сборочный чертежЧертеж общего видаСпецификация СхемаПояснительная записка
- 5. Обозначение конструкторских документов ГОСТ 2.201-80
- 6. Чертеж деталиЧертеж детали – документ, содержащий изображение
- 7. Пример выполнения рабочего чертежа детали имеющую форму тела вращения
- 8. Сборочный чертеж ГОСТ 2.109-73Сборочный чертеж-это конструкторский документ,
- 9. Спецификация ГОСТ 2.106-96Заполняется сверху вниз.Состоит из разделов:документация;сборочные единицы;детали;стандартные изделия;материалы.
- 10. Слайд 10
- 11. Литература1. Чекмарев А.А., Осипов В.К. Справочник по
- 12. Скачать презентанцию
Виды изделий ГОСТ 2.101-68 Изделием называется предмет или набор предметов, подлежащих изготовлению на производстве.Детали. Сборочные единицы. Комплексы. Комплекты.
Слайды и текст этой презентации
Слайд 1Графическое проектирование агрегатов
Занятие 4
- Виды изделий.
Конструкторские документы.
Чертеж детали.

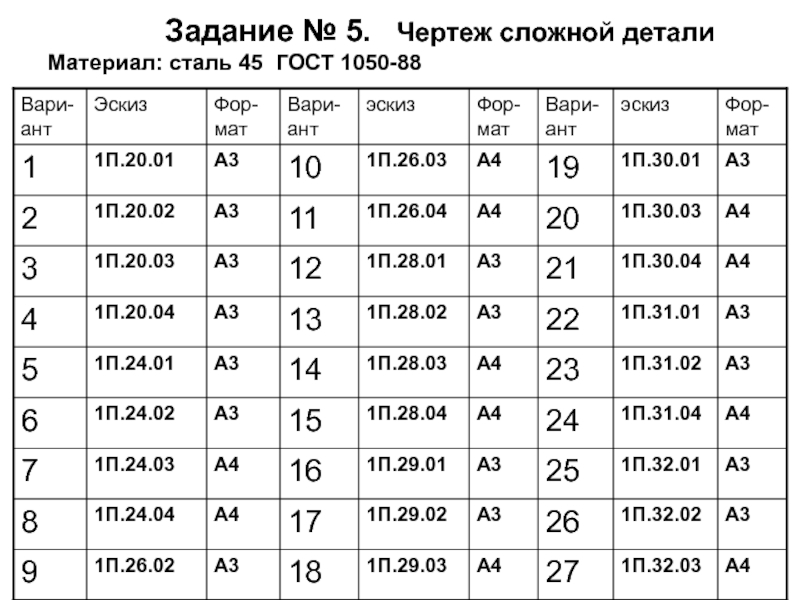

вариантам чертежа детали сложной формы (задание 5).
Слайд 2Виды изделий ГОСТ 2.101-68
Изделием называется предмет или набор предметов,
подлежащих изготовлению на производстве.
Детали.
Сборочные единицы.
Комплексы.
Комплекты.
Слайд 3Структура изделия
-
изделие
Детали
Сборочные
единицы
Комплексы
Комплекты
Комплексы
Сборочные
единицы
Детали
Комплекты
Сборочные
единицы
Детали
Комплекты
Сборочные
единицы
Детали
Комплекты
Слайд 4Виды и комплектность конструкторских документов
ГОСТ 2.102-68
Чертеж детали
Сборочный
чертеж
Чертеж общего вида
Спецификация
Схема
Пояснительная записка
Слайд 6Чертеж детали
Чертеж детали – документ, содержащий изображение детали и другие
данные, необходимые для ее изготовления и контроля.
Рабочий
чертеж детали содержит:изображение (ГОСТ 2.305-68),
размеры (ГОСТ 2.307-68),
шероховатость (ГОСТ 2.309-68),
обозначение материала детали (наименование, марку, номер стандарта),
текстовые надписи (ГОСТ 2.316-68): технические требования, технические характеристики, таблицы и др.
Выбор расположения детали на поле чертежа:
тела, имеющие форму тела вращения, изображают горизонтально,
корпусные детали, крышки (литье, штамповка) изображают так, чтобы основная обработанная плоскость располагалась горизонтально.
Слайд 8Сборочный чертеж ГОСТ 2.109-73
Сборочный чертеж-это конструкторский документ, содержащий изображение сборочной
единицы и другие данные, необходимые для ее сборки (изготовления) и
контроля.Сборочный чертеж содержит:
изображение сборочной единицы,
необходимые размеры, (габаритные, установочные, присоединительные, выполняемые или контролируемые по данному чертежу, справочные),
номера позиций,
технические требования,
техническую характеристику изделия (при необходимости).
Слайд 9Спецификация ГОСТ 2.106-96
Заполняется сверху вниз.
Состоит из разделов:
документация;
сборочные единицы;
детали;
стандартные изделия;
материалы.

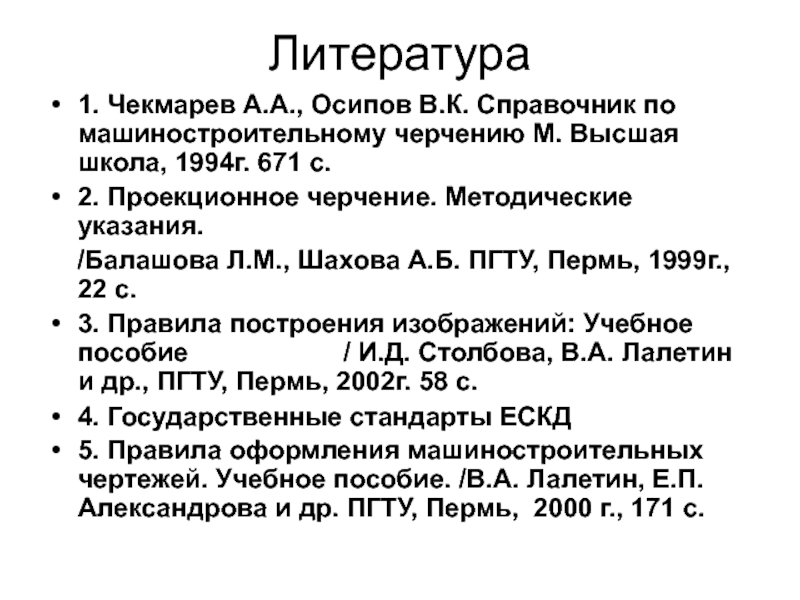

Слайд 11Литература
1. Чекмарев А.А., Осипов В.К. Справочник по машиностроительному черчению М.
Высшая школа, 1994г. 671 с.
2. Проекционное черчение. Методические указания.
/Балашова Л.М., Шахова А.Б. ПГТУ, Пермь, 1999г., 22 с.3. Правила построения изображений: Учебное пособие / И.Д. Столбова, В.А. Лалетин и др., ПГТУ, Пермь, 2002г. 58 с.
4. Государственные стандарты ЕСКД
5. Правила оформления машиностроительных чертежей. Учебное пособие. /В.А. Лалетин, Е.П. Александрова и др. ПГТУ, Пермь, 2000 г., 171 с.
