Виды резьбовых соединений. Инструментальный анализ элементов резьбовых деталей
Содержание
- 1. Виды резьбовых соединений. Инструментальный анализ элементов резьбовых деталей
- 2. Мотивация к деятельностиЧто такое резьба и где она применяется?
- 3. Мотивация к деятельностиКак изображается резьба на чертеже?
- 4. Детали с резьбой применяются:для выполнения
- 5. Резьбой называют спиральную канавку, нарезанную на телах
- 6. В резьбовых соединениях применяют болты, гайки, шпильки
- 7. Как правильно измерить диаметр резьбы?
- 8. Как правильно измерить диаметр резьбы?

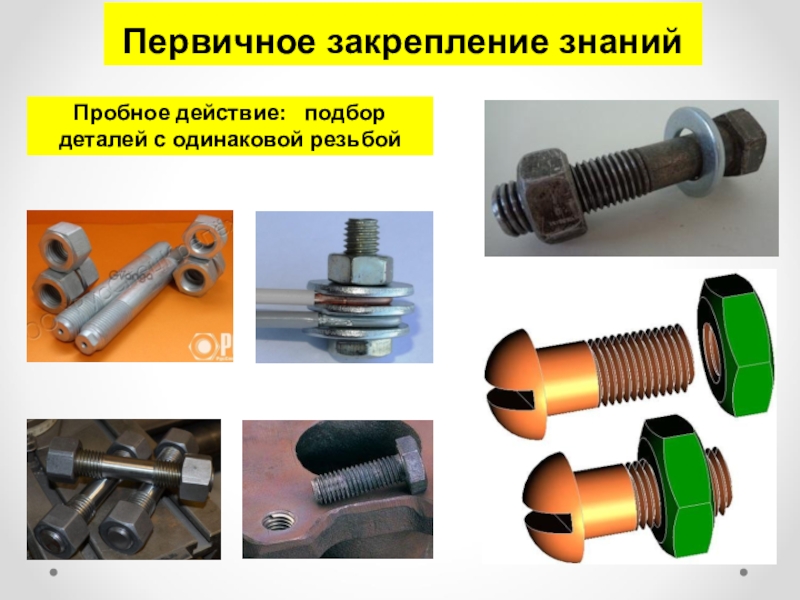

- 9. Первичное закрепление знанийПробное действие: подбор деталей с одинаковой резьбой
- 10. Основные виды резьбовых соединений в трехмерном изображенииАктуализация знаний

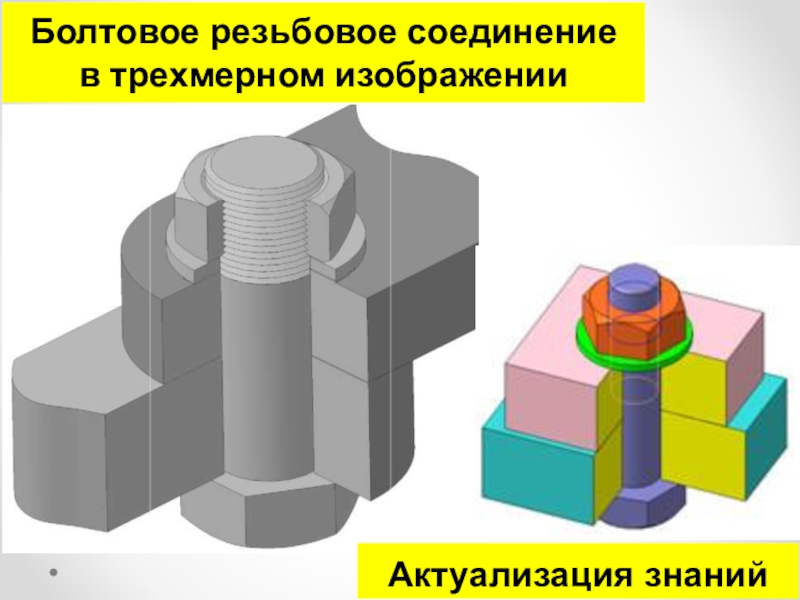

- 11. Болтовое резьбовое соединение в трехмерном изображенииАктуализация знаний
- 12. Шпилечное резьбовое соединение в трехмерном изображенииАктуализация знаний

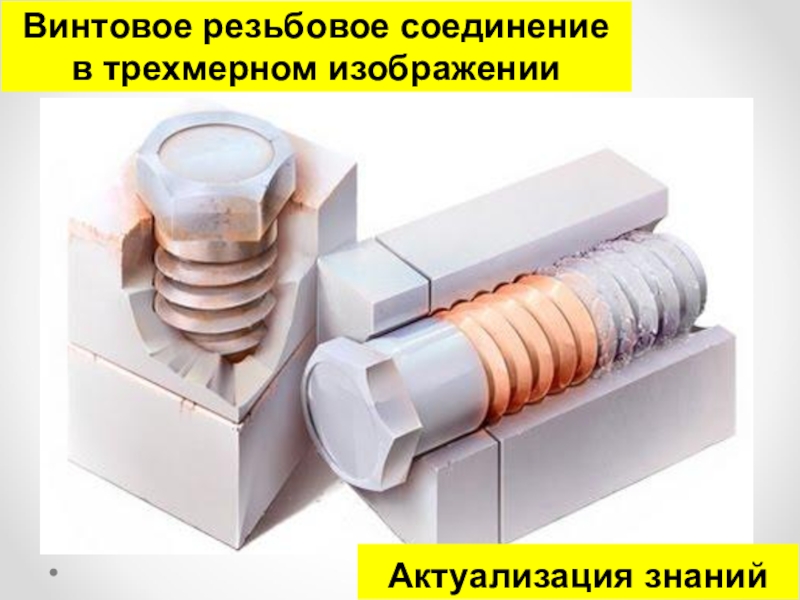

- 13. Винтовое резьбовое соединение в трехмерном изображенииАктуализация знаний
- 14. Как правильно измерить диаметр резьбы, длину резьбы

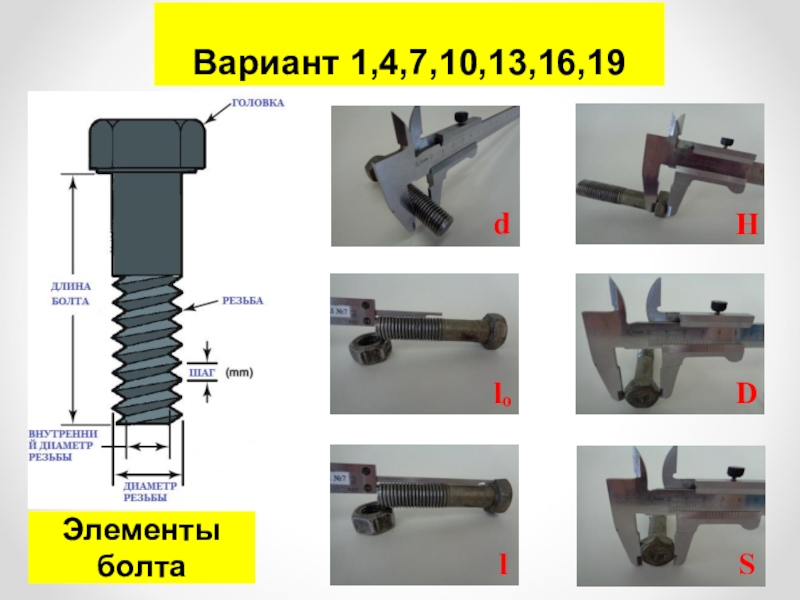

- 15. Элементы болта Вариант 1,4,7,10,13,16,19dHlₒDlS

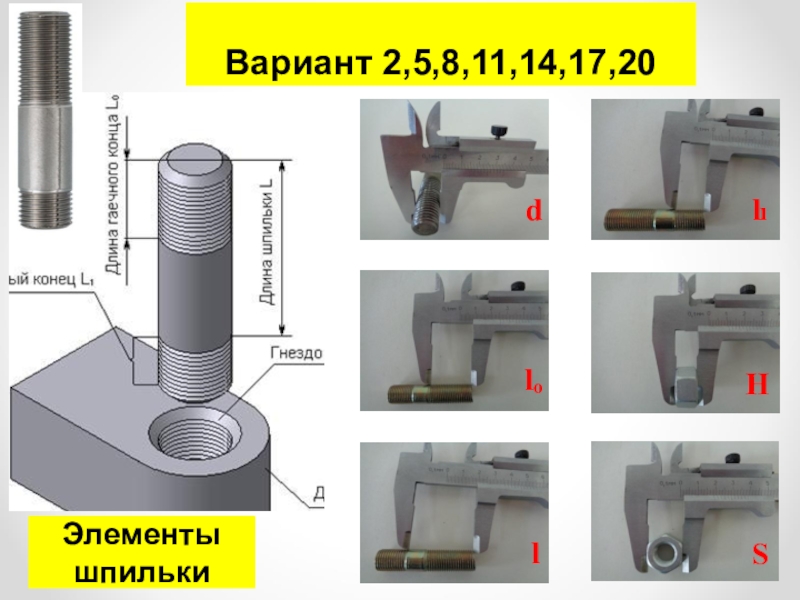

- 16. Элементы шпильки Вариант 2,5,8,11,14,17,20dlₒlHSlı

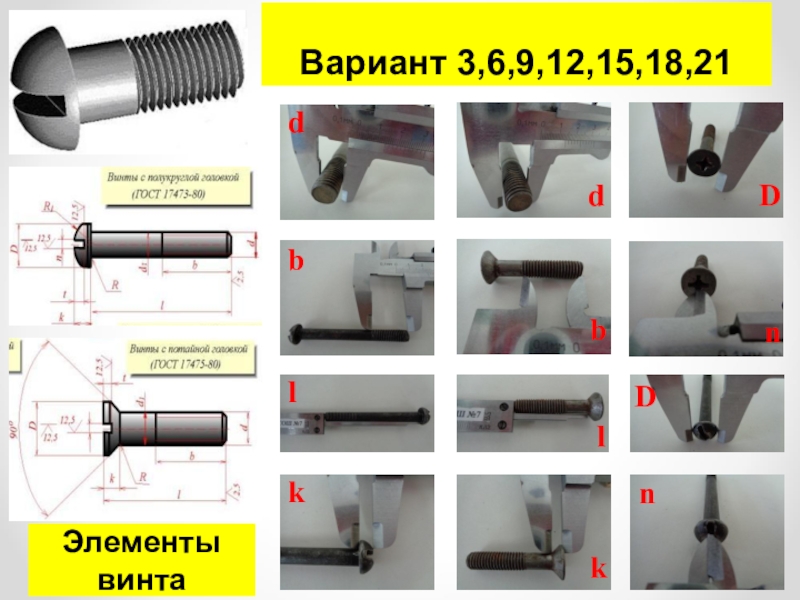

- 17. Элементы винта Вариант 3,6,9,12,15,18,21ddbbllkkDDnn
- 18. Скачать презентанцию

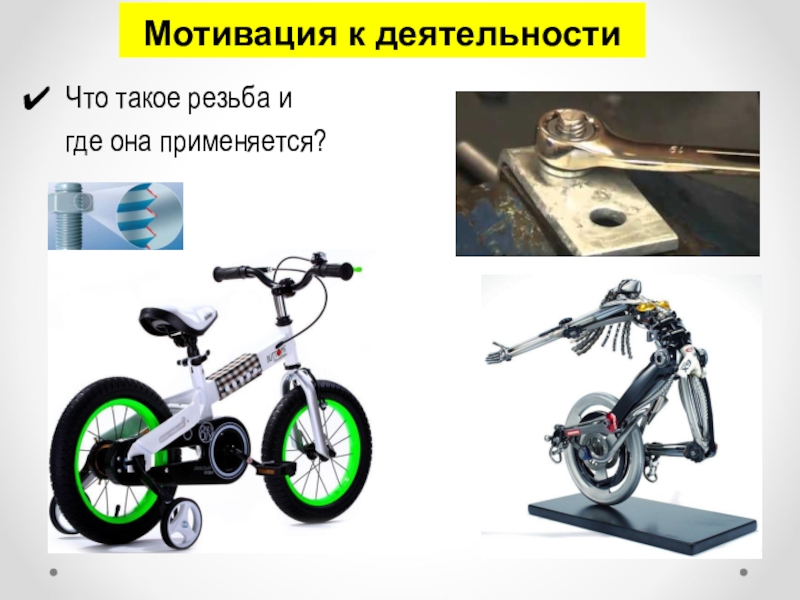

Мотивация к деятельностиЧто такое резьба и где она применяется?
Слайды и текст этой презентации

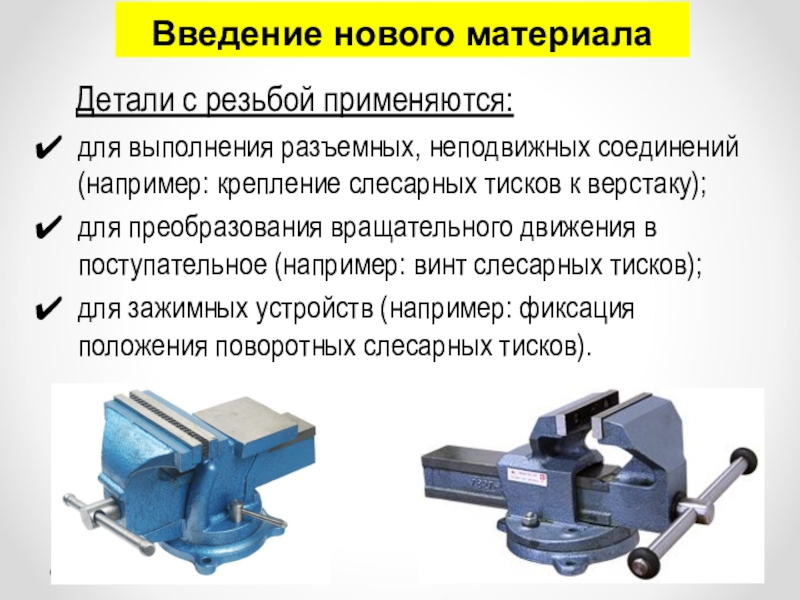

Слайд 4 Детали с резьбой применяются:
для выполнения разъемных, неподвижных соединений
(например: крепление слесарных тисков к верстаку);
для преобразования вращательного движения в
поступательное (например: винт слесарных тисков);для зажимных устройств (например: фиксация положения поворотных слесарных тисков).
Введение нового материала
Слайд 5Резьбой называют спиральную канавку, нарезанную на телах цилиндрической формы.
Резьба, нарезанная
на поверхности цилиндра (на стержне), называется наружной резьбой.
Резьба, нарезанная внутри
отверстия, называется внутренней резьбой.Опорные понятия
Слайд 6В резьбовых соединениях применяют болты, гайки, шпильки и винты (крепежные
резьбовые детали, учебник технологии 7 кл., с. 99).
Опорные понятия
Слайд 7

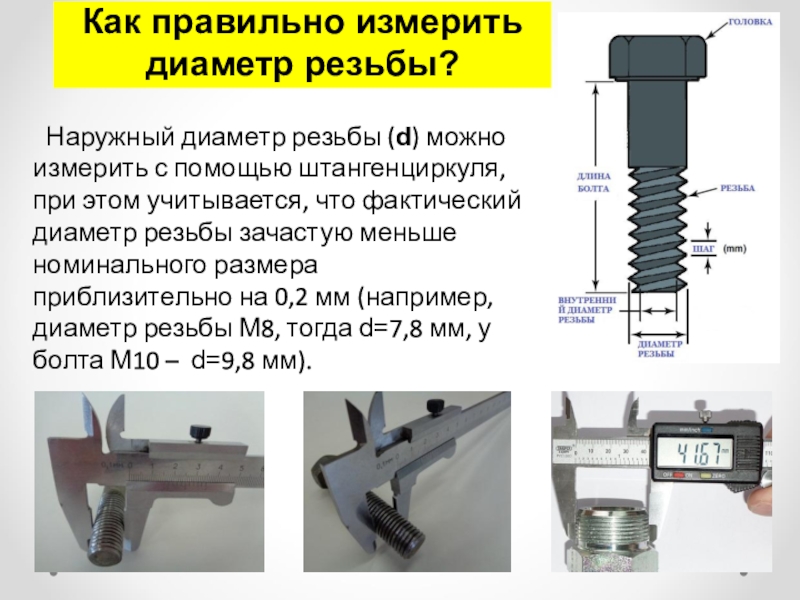

Как правильно измерить диаметр резьбы?
Наружный диаметр резьбы (d)
можно измерить с помощью штангенциркуля, при этом учитывается, что фактический
диаметр резьбы зачастую меньше номинального размера приблизительно на 0,2 мм (например, диаметр резьбы М8, тогда d=7,8 мм, у болта М10 – d=9,8 мм).
Слайд 8

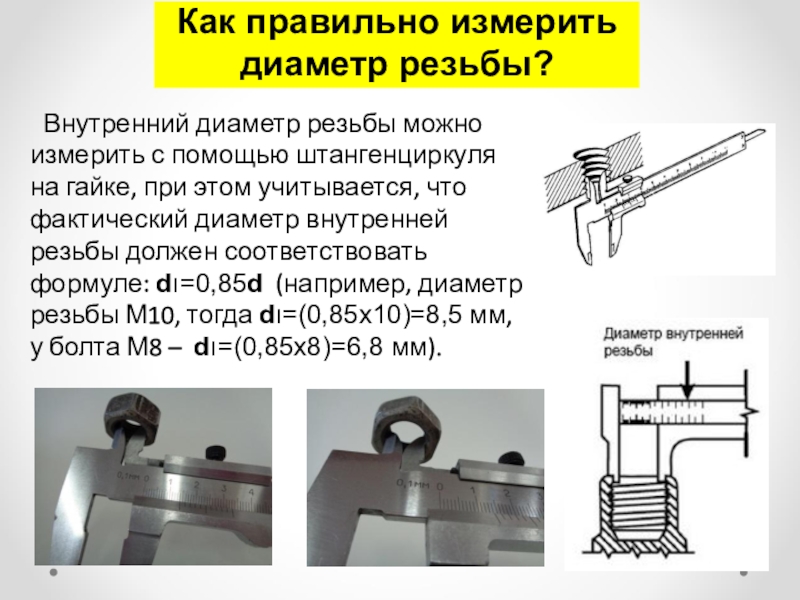

Как правильно измерить диаметр резьбы?
Внутренний диаметр резьбы можно
измерить с помощью штангенциркуля на гайке, при этом учитывается, что
фактический диаметр внутренней резьбы должен соответствовать формуле: dı=0,85d (например, диаметр резьбы М10, тогда dı=(0,85х10)=8,5 мм, у болта М8 – dı=(0,85х8)=6,8 мм).

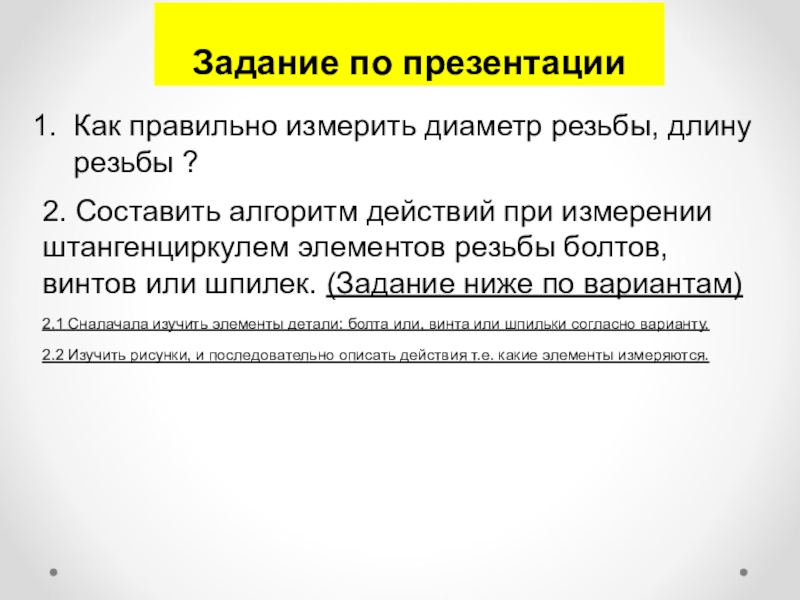

Слайд 14Как правильно измерить диаметр резьбы, длину резьбы ?
2. Составить алгоритм
действий при измерении штангенциркулем элементов резьбы болтов, винтов или шпилек.
(Задание ниже по вариантам)2.1 Сналачала изучить элементы детали: болта или, винта или шпильки согласно варианту.
2.2 Изучить рисунки, и последовательно описать действия т.е. какие элементы измеряются.
Задание по презентации
