Слайд 2Природные не облагороженные рубины
A rare inclusion of iolite (cordierite) is
seen in this ruby from Greenland. Field of view 1.42
mm.
Редкое включение иолита (кордиерита) в этом рубине из Греландии.
Слайд 3Природные не облагороженные рубины

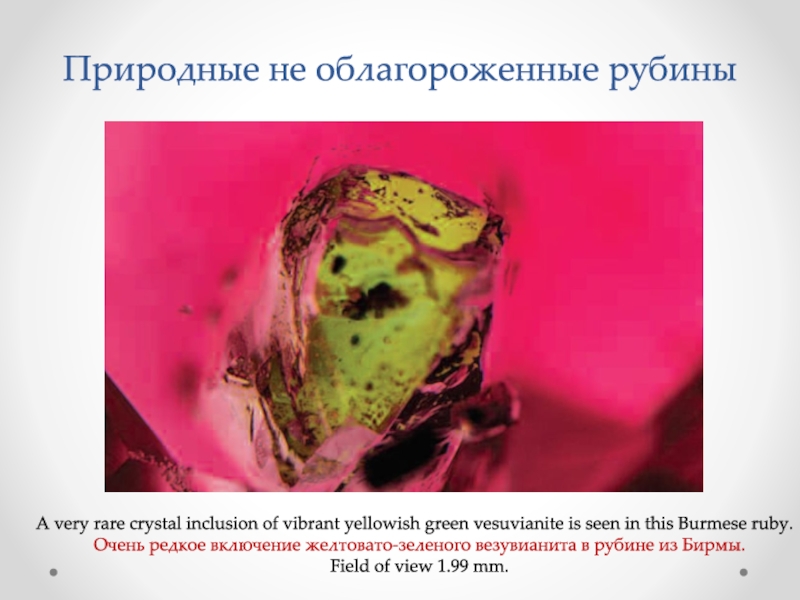

A very rare crystal inclusion of vibrant
yellowish green vesuvianite is seen in this Burmese ruby.
Очень
редкое включение желтовато-зеленого везувианита в рубине из Бирмы.
Field of view 1.99 mm.
Слайд 4Природные не облагороженные рубины
A rare orangy brown crystal of sphalerite
floats in its host, a ruby from Myanmar.
Field of
view 1.03 mm. Редкий оранжево-коричневый сфалерит в рубине из Мьянмы.
Слайд 5Природные не облагороженные рубины
This black, blocky crystal with tension cracks,
found in a Burmese ruby, was identified as uraninite.
Field
of view 1.03 mm. Кристалл уранинита с трещинами напряжения в Бирманском рубине.
Слайд 6Природные не облагороженные рубины
Cross-polarized light reveals an otherwise hidden ruby
crystal in a Thai ruby host.
Field of view 3.90
mm. В поляризованном свете виден иначе ориентированный кристалл
рубина в тайском рубине.
Слайд 7Природные не облагороженные рубины
Rounded protogenetic crystals of orange spinel are
extremely rare in Burmese ruby. Field of view 3.45 mm.
Слайд 8Природные не облагороженные рубины
Dark, transparent amphibole crystals are commonly found
in Mozambique rubies,
such as the one shown here. Field
of view 2.62 mm. Темные, прозрачные кристаллы амфибола обычны для рубинов из Мозамбика.
Слайд 9Природные не облагороженные рубины
Iridescent exsolution rutile is oriented in three
directions in this Burmese ruby. This “silk” is
responsible for
creating asterism in gem-quality ruby. Field of view 1.99 mm. Иризирующие иглы
рутила ориентированные в 3- направлениях в Бирманском рубине. Этот «шелк» является
причиной появления астеризма в ювелирных рубинах.
Слайд 10Природные не облагороженные рубины
Protogenetic carbonate inclusions are commonly seen in
rubies that form in marble, as this example from Afghanistan
shows. Field of view 1.26 mm. Протогенетические включения карбоната обычны в рубинах из мраморов, как в этом образце из Афганистана.
Слайд 11Природные не облагороженные рубины

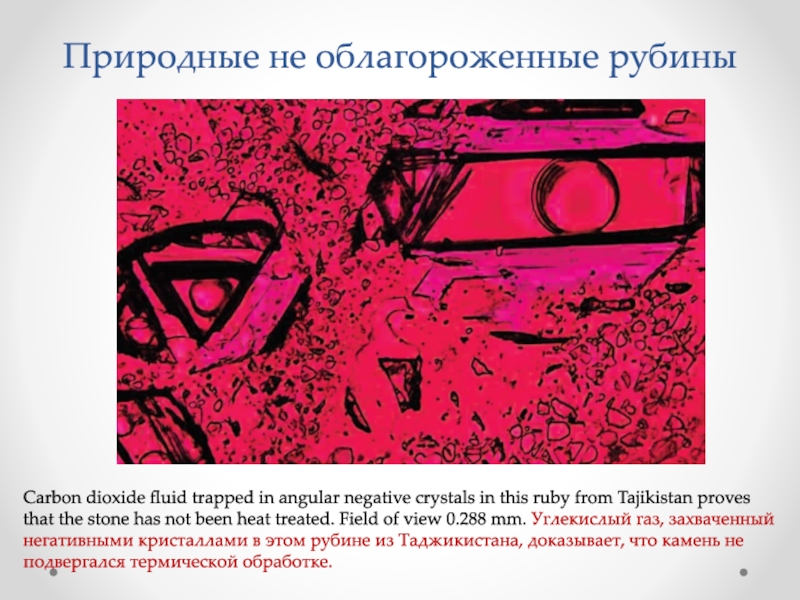

Carbon dioxide fluid trapped in angular negative
crystals in this ruby from Tajikistan proves that the stone
has not been heat treated. Field of view 0.288 mm. Углекислый газ, захваченный негативными кристаллами в этом рубине из Таджикистана, доказывает, что камень не подвергался термической обработке.
Слайд 12Природные не облагороженные рубины
Rainbow-colored thin-film interference colors are seen along
a partially healed fracture in this ruby from Thailand. Field
of view 1.10 mm. Радужные тонкопленочные интерференционные цвета видны в частично залеченной трещине в этом рубине из Таиланда.
Слайд 13Природные не облагороженные рубины
Metal sulfide crystals are sometimes observed in
rubies from Mozambique. Field of view 1.42 mm.
Кристаллы сульфидов иногда
наблюдаются в рубинах из Мозамбика.
Слайд 14Природные не облагороженные рубины
A field of reflective thin films is
indicative of this ruby’s Thai origin. Field of view 4.10
mm.
Поле рефлексивных тонких пленок указывает на тайское происхождение этого рубина.
Слайд 15Природные не облагороженные рубины
The aluminum hydroxide mineral boehmite, seen in
this ruby from Greenland, is often found
in corundum. Field
of view 1.42 mm.
Бёмит, наблюдаемый в этом рубине из Гренландии, очень часто обнаруживается в корундах.
Слайд 16Природные не облагороженные рубины
This partially healed, iridescent fingerprint in a
Thai ruby shows an unusual and irregular curved pattern. Field
of view 1.10 mm. Этот частично залеченный, радужный «отпечаток пальца» в тайском рубине показывает необычный и нерегулярный изогнутый узор.
Слайд 17Природные не облагороженные рубины
Delicately patterned, crystallographically oriented thin-film inclusions are
found in a ruby from Vietnam. Field of view 2.02
mm. Деликатно узорчатые кристаллографически ориентированные тонкопленочные включения обнаружены в рубине из Вьетнама.
Слайд 18Природные не облагороженные рубины
The intersection of twinning planes can provide
a conduit for epigenetic solutions containing iron compounds to enter
the interior of some rubies, as seen in this example from Mozambique. Field of view 4.35 mm. Пересечение плоскостей двойникования может обеспечить канал для эпигенетических растворов, содержащих соединения железа, которые попадают внутрь некоторых рубинов, как видно из этого примера из Мозамбика.
Слайд 19Природные не облагороженные рубины
Thin platy inclusions of chromite can be
found in ruby from Mozambique. Field of view 1.44 mm.
Тонкие
пластинчатые включения хромита можно найти в рубине из Мозамбика.
Слайд 20Природные не облагороженные рубины
Inclusions of amphibole crystals and mica in
a ruby from Mozambique show birefringent colors when examined in
polarized light. Field of view 1.76 mm. Включения кристаллов амфиболов и слюды в рубине из Мозамбика показывают двулучепреломляющие цвета при поляризованном свете.
Слайд 21Природные не облагороженные рубины
Very rare inclusions of blue lazurite are
a welcome surprise in this Burmese ruby.
Field of view
3.46 mm. Очень редкие включения синего лазурита являются приятным
сюрпризом в этом бирманском рубине.
Слайд 22 Облагороженные природные рубины
Heat treating ruby in the presence of
flux can help to heal cracks. It can also leave
flux residue trapped inside, as seen in this Burmese ruby. Field of view 3.10 mm. Термическая обработка рубина в присутствии флюса может помочь залечить трещины. Но могут остаться остатки флюса, как видно в этом бирманском рубине.
Слайд 23 Облагороженные природные рубины

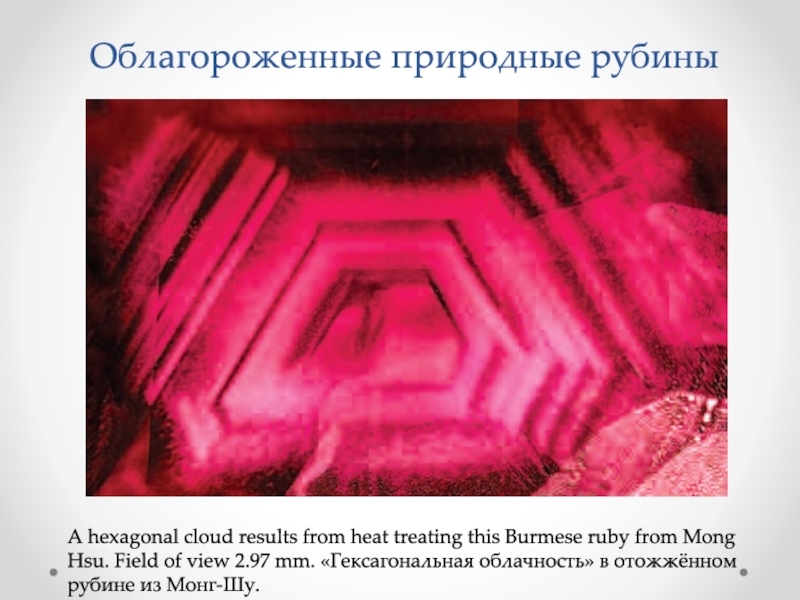

A hexagonal cloud results from heat treating
this Burmese ruby from Mong Hsu. Field of view 2.97
mm. «Гексагональная облачность» в отожжённом рубине из Монг-Шу.
Слайд 24 Облагороженные природные рубины
A blue and orange “flash effect” is
prominent in this lead-glass-filled ruby. Field of view 2.90 mm.
Голубые
и оранжевые «флэш-эффекты» в рубине с трещинами заполненными свинцовым стеклом.
Слайд 25 Облагороженные природные рубины
Internal diffusion of titanium around a rutile
crystal in a beryllium-diffused ruby.
Field of view 1.03 mm.
Внутренняя диффузия титана вокруг кристалла рутила в рубине
окрашенного методом Ве-диффузии.
Слайд 26 Облагороженные природные рубины
Heating of a Thai ruby caused this
inclusion to rupture, providing evidence of treatment.
Field of view
2.15 mm. Нагрев Тайского рубина вызвал взрыв включения, что свидетельствует
об облагораживании камня.
Слайд 27Синтетические рубины Synthetic ruby
Chevron-shaped graining is diagnostic of the hydrothermal
growth method used to produce
this Tairus synthetic ruby. Field
of view 1.22 mm. Шевроновая структура является диагностикой гидротермального метода синтеза, используемого для производства
синтетических рубинов фирмы Taurus.
Слайд 28Синтетические рубины Synthetic ruby
Crystallographically aligned yellowish flux residue reveals the
synthetic origin of this Ramaura flux-grown ruby. Field of view
4.74 mm. Кристаллографически выровненный желтоватый флюс указывает на синтетическое происхождение этого рубина, выращенного фирмой Рамаура методом флюса .
Слайд 29Синтетические рубины Synthetic ruby
Curved striae are diagnostic of this flame-fusion
synthetic ruby. The striae are accompanied by
several gas bubbles
that further reinforce the synthetic origin. Field of view 3.59 mm.
Изогнутые зоны роста являются диагностическими для синтетического рубина выращенного расплавным методом. Зоны роста сопровождаются несколькими пузырьками газа, которые еще больше доказывают синтетическое происхождение.
Слайд 30Синтетические рубины Synthetic ruby
Platinum crystals are a common feature in
Chatham flux-grown synthetic ruby.
Field of view 1.70 mm. Кристаллы
платины являются общим признаком синтетического
рубина, полученного фирмой Чатэм флюсовым методом.
Слайд 31Синтетические рубины Synthetic ruby
Reflective stringers of exsolution flux particles in
Kashan flux-grown synthetic ruby are best seen using
a fiber-optic
illuminator. These oriented particles are diagnostic of Kashan synthetics. Field of view 1.78 mm. Светоотражающие «линии дождя» в синтезированном рубине фирмы Кашан, лучше всего видны с использованием волоконно-оптического осветителя. Эти ориентированные частицы являются диагностическими для кашанской синтетики.
Слайд 32This chart contains a selection of photomicrographs of natural, synthetic,
and treated rubies. It is by no means comprehensive. The
images show the visual appearance of numerous features a gemologist might observe when viewing rubies with a microscope.
Published in conjunction with Nathan D. Renfro, John I. Koivula, Jonathan Muyal, Shane F. McClure, Kevin Schumacher, and James E. Shigley (2017), “Inclusions in Natural, Synthetic, and Treated Ruby,” Gems & Gemology, Vol. 53, No. 4, pp. 457–458. Photomicrographs by Nathan D. Renfro, John I. Koivula, and Jonathan Muyal.
© 2017 Gemological Institute of America
