Слайд 1Влажность воздуха
Приборы для определения влажности воздуха
Содержание водяного пара в воздухе
называют влажностью воздуха.

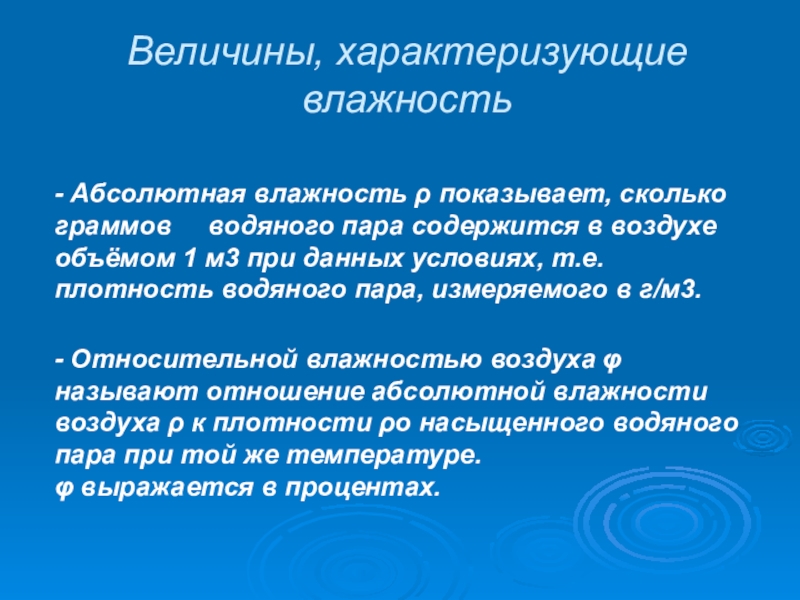

Слайд 2Величины, характеризующие влажность
- Абсолютная влажность ρ показывает, сколько граммов
водяного пара содержится в воздухе объёмом 1 м3 при
данных условиях, т.е. плотность водяного пара, измеряемого в г/м3.- Относительной влажностью воздуха φ называют отношение абсолютной влажности воздуха ρ к плотности ρо насыщенного водяного пара при той же температуре.
φ выражается в процентах.

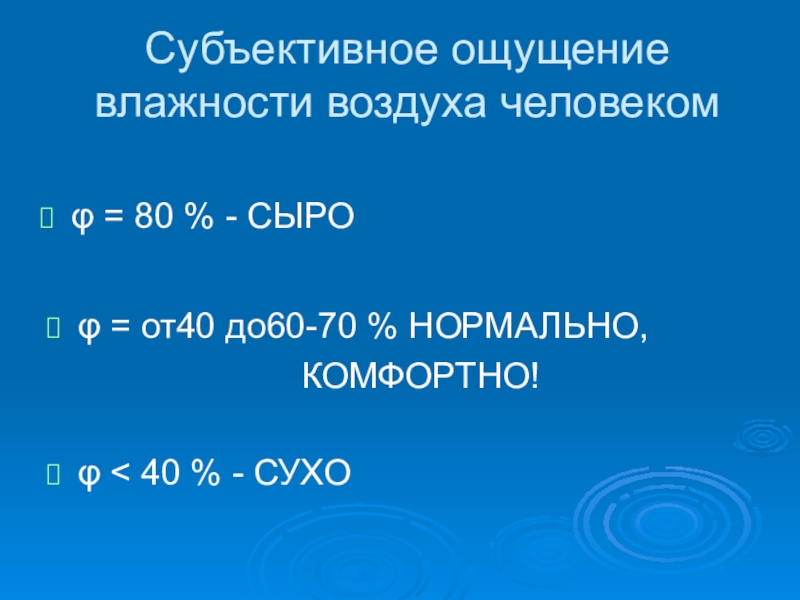

Слайд 3Субъективное ощущение влажности воздуха человеком
φ < 40 % - СУХО
φ
= 80 % - СЫРО
φ = от40 до60-70 % НОРМАЛЬНО,
КОМФОРТНО!
Слайд 5Измерение влажности
Для измерения влажности используют зависимость различных параметров веществ от
влажности воздуха.
Слайд 7Измерение влажности
Конденсационный гигрометр
Металлическая коробочка
Передняя стенка
Кольцо
Теплоизолирую-щая прокладка
Резиновая груша
Термометр
Слайд 8Конденсационный гигрометр
С помощью гигрометра измеряют
точку росы – температуру,
до
которой необходимо охладить воздух,
чтобы содержащийся в нем
водяной пар,
остывая, стал насыщенным. Измеряет абсолютную влажность
tросы = 150С
tсух = 230С
(от греческого «гигрос» – влажный)

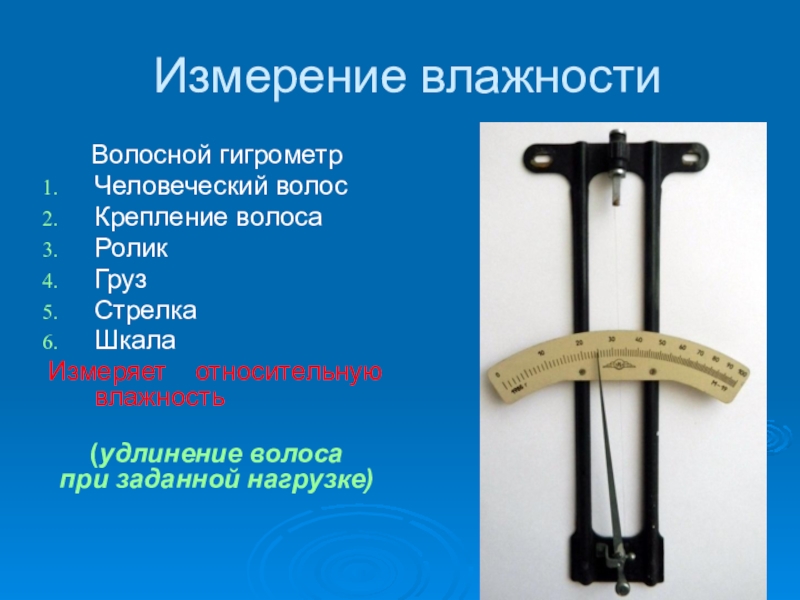

Слайд 9Измерение влажности

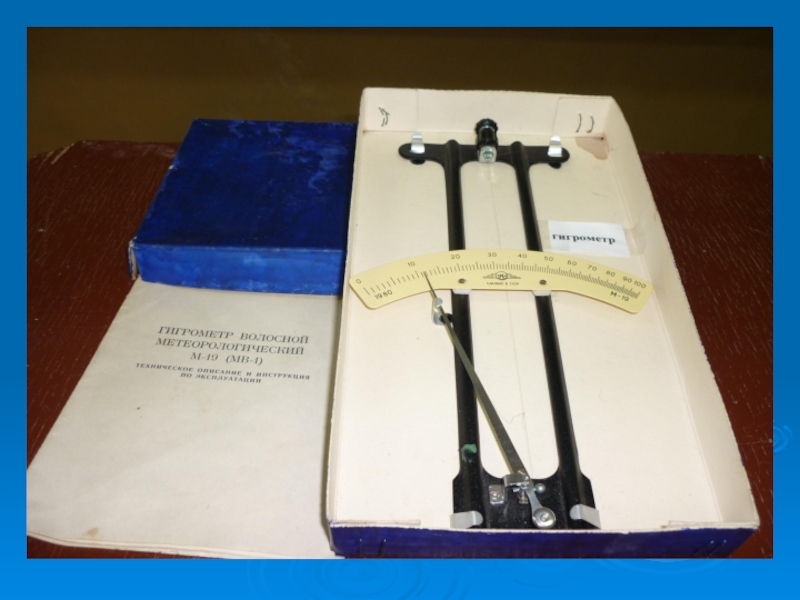

Волосной гигрометр
Человеческий волос
Крепление волоса
Ролик
Груз
Стрелка
Шкала
Измеряет относительную влажность
(удлинение волоса
при заданной нагрузке)
1
2
4
5
6
3
Слайд 12По разнице температур сухого и влажного термометров и температуре сухого
термометра устанавливают влажность воздуха по психрометрической таблице.
