Тема №3: Боеприпасы наземной артиллерии.Занятие №1: Артиллерийские выстрелы. Боеприпасы к 152-мм СГ 2С3М.
Слайды и текст этой презентации
Слайд 4 Артиллерийский выстрел – это
совокупность элементов, необходимых для про-
изводства одного
выстрела из орудия (миномёта).
Слайд 5
Классификация артиллерийских выстрелов:
I. По назначению:
а) боевые выстрелы (для проведения боевых
стрельб);
б) практические выстрелы (служат для учебно-боевых стрельб);
в) холостые выстрелы (для
имитации боевой стрельбы на учениях и производства салютов);г) учебные выстрелы (для обучения орудийного расчёта действиям при орудии);
д) системопробные выстрелы (для проведения опытных стрельб на полигонах).

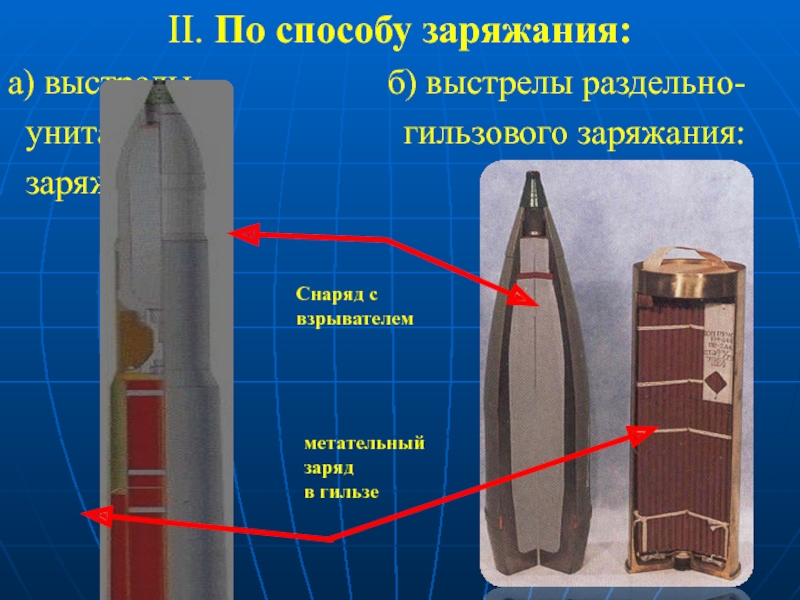

Слайд 6II. По способу заряжания:
а) выстрелы
б) выстрелы раздельно-
унитарного гильзового заряжания:
заряжания
Снаряд с взрывателем
метательный
заряд
в гильзе
Слайд 7в) выстрелы картузного заряжания:
Картуз
Тесьма
метательный
заряд
в картузе
взрыватель
корпус
разрывной
заряд
Слайд 8203-мм выстрел 3В015
с кассетным снарядом 3-0-14 с осколочными боевыми
элементами и полным зарядом к САО 2С7
Слайд 9III. По степени готовности:
а) готовые выстрелы (выстрелы совершенно подготовленные к
стрельбе);
- в окончательном снаряжении;
- в неокончательном снаряжении;
б) полные
выстрелы (комплектные, но несобранные выстрелы, элементы которых хранятся раздельно).
Слайд 10IV. По калибру:
а) малого калибра (до 75 мм);
б) среднего калибра
(75-155 мм);
в) крупного калибра (более 155 мм).
ГОСТ В 20314-82.
Слайд 12 Боевой комплект (б/к) – это установленное руководящими документами
по составу и количеству число выстрелов для данного образца вооружения.
Боевой комплект должен соответствовать боевому назначению орудия и обеспечивать эффективное поражение целей.
Слайд 14152-мм выстрел 3ВОФ32 с осколочно-фугасным снарядом 3ОФ25 и полным переменным
зарядом к системам
2СЗМ, 2А65, 2С19
Выстрел предназначен для уничтожения (подавления)
артиллерии, минометов и других огневых средств противника, живой силы, объектов тыла и органов управления войсками, разрушения полевых и долговременных оборонительных сооружений. Может комплектоваться радиовзрывателем АР-5.Масса, кг:
снаряда ………………………………... 43,56
взрывчатого состава …………………...6,8
Максимальная дальность стрельбы, км …..…17,4
Эффективность действия снаряда в 1,5 – 2,0 раза выше, чем у 53-ОФ-540
Диапазон эксплуатационных температур,
град. С… ±40
Основные характеристики
Слайд 15152-мм выстрел 3ВОФ58
с осколочно-фугасным снарядом 3ОФ45
и полным переменным
зарядом к системам 2А65, 2С19
Выстрел предназначен для уничтожения (подавления) артиллерийских
и минометных батарей, средств ПВО, пусковых установок тактических ракет, бронированных огневых средств мотопехотных (пехотных) и танковых подразделений поражения живой силы, полевых, фортификационных и других оборонительных сооружений.Масса, кг:
снаряда ………………………… 43,56
взрывчатого состава …………... 7,65
Максимальная дальность
стрельбы, км ………………………………19,4
Диапазон эксплуатационных температур, град. С…+ 50
Основные характеристики
Слайд 16152-мм выстрел 3ВОФ33 с осколочно-фугасным снарядом 3ОФ25 и уменьшенным переменным
зарядом
к системам 2СЗМ, 2А65, 2С19
Масса, кг:
снаряда ………………. 43,56
взрывчатого состава ..
6,8Максимальная дальность
стрельбы, км…………………..13,4
Диапазон эксплуатационных температур, град. С + 40
Основные характеристики
Слайд 17152-мм выстрел 3ВО14 с осколочным кассетным снарядом 3-О-13 и уменьшенным
переменным зарядом к системам 2С3М
(2С3), 2А65, 2С19
Выстрел предназначен для поражения огневых позиций артиллерийских и минометных батарей, небронированной техники, живой силы и огневых средств в опорных пунктах.
Масса, кг:
снаряда …………………………………… 41,4
боевого элемента ………………………… 1,4
взрывчатого состава в элементе ………0,23
Число боевых элементов …………………………… 8
Максимальная дальность стрельбы, км……………11
Эффективность действия снаряда в 3-4 раза выше, чем у ОФС 3ОФ25
Диапазон эксплуатационных температур, град.–40 +50
Основные характеристики
Слайд 18Комплект 152-мм выстрелов 3ВРБ 36 со снарядом 3РБ30 для радиопомех
и уменьшенным переменным зарядом
к системам 2А65, 2С19, Д-20, 2С3М
Комплект
выстрелов предназначен для дезорганизации систем управления войсками противника в тактическом звене путем постановки помех КВ и УКВ радиосвязи.Масса снаряда, кг ………………… 43,56
Диапазон подавляемых
частот, МГц……………………… 1,5 – 120
Радиус действия передатчика
помех, м ……………………………… 700
Продолжительность работы
передатчика, ч ………………………… 1
Максимальная дальность
стрельбы, км ………………………… 13,5
Диапазон эксплуатационных температур, град. C –40+50
Основные характеристики
Слайд 19Выстрелы к СГ 2С3М
являются выстрелами раздельно-гильзового заряжания и состоят
из:
- 152-мм осколочно-фугасного (ОФ) снаряда;
- головного взрывателя;
- переменного (полного или
уменьшенного) метательного заряда в гильзе;- средства воспламенения боевого заряда (капсульной втулки).
Слайд 22Клеймение снарядов:
1. К основным клеймам относятся знаки показывающие:
- номер завода;
-
номер партии;
- год изготовления корпуса снаряда;
- номер плавки металла;
- клеймо
ОТК завода;- клеймо военного представителя ГРАУ.
Клейма наносятся на наружной поверхности снаряда заводом изготовителем, их расположение зависит от калибра, металла и конструкции корпуса.
Слайд 23 Дублирующие клейма – наносятся на случай утраты маркировки,
к ним относятся знаки показывающие:
- шифр взрывчатого вещества;
- весовые знаки.Дублирующие клейма наносятся на заводах, производящих снаряжение снарядов.
Слайд 241- номер плавки металла.
2- отпечаток пробы металла.
3- номер завода.
4- номер
партии.
5- год изготовления корпуса
снаряда.
6- клеймо ОТК завода.
7- шифр взрывчатого
вещества
снаряда.8- клеймо военного
представителя ГРАУ.
9- весовые знаки.
7
9
Слайд 25Клейма на взрывателях и трубках обозначают:
- марку взрывателя;
- шифр завода изготовителя;
- номер партии изготовления;
- год изготовления.
Слайд 261- марка взрывателя.
2- шифр завода изготовителя (номер или начальные буквы).
3-
номер партии изготовления.
4- год изготовления.
Слайд 27Клейма на гильзах и капсульных втулках ставятся только на дне,
где указывается:
а) на гильзе:
- год изготовления;
- номер партии;
- условный шифр
плавки;- шифр завода;
- клеймо ОТК.

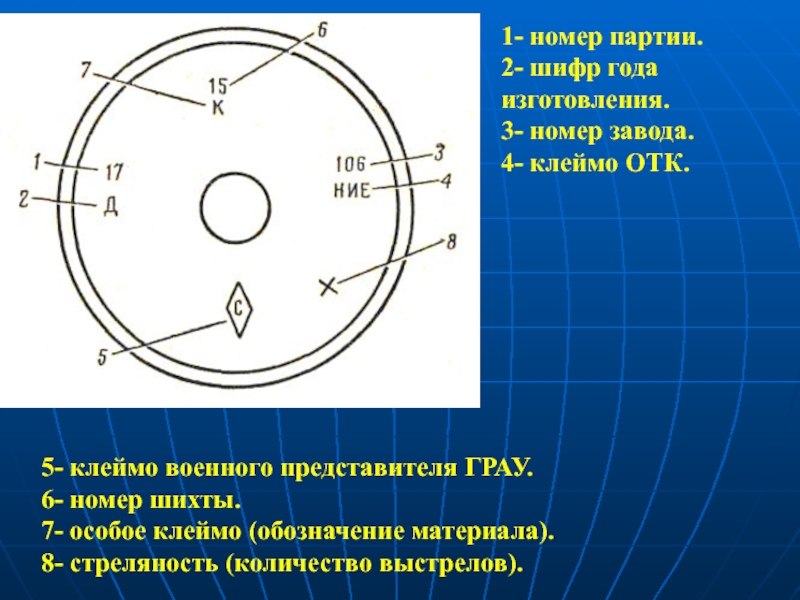

Слайд 281- номер партии.
2- шифр года изготовления.
3- номер завода.
4- клеймо ОТК.
5-
клеймо военного представителя ГРАУ.
6- номер шихты.
7- особое клеймо (обозначение материала).
8-
стреляность (количество выстрелов).
Слайд 29б) на дне капсульной втулки:
- номер партии;
- год изготовления;
- марка
изделия;
- шифр завода изготовителя.
Слайд 301- марка капсульной втулки.
2- шифр завода изготовителя.
3- номер партии.
4- год
изготовления или его шифр.

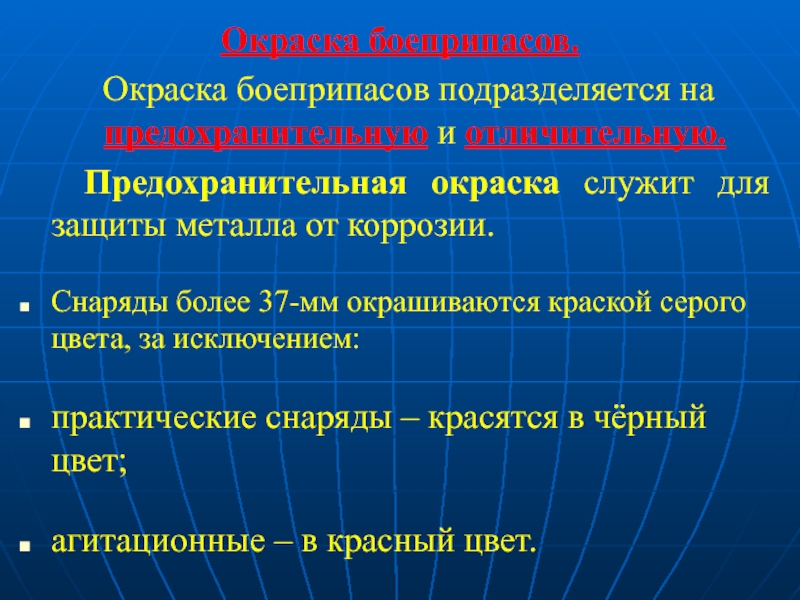

Слайд 31Окраска боеприпасов.
Окраска боеприпасов подразделяется на предохранительную и отличительную.
Предохранительная окраска служит для защиты металла от коррозии.
Снаряды более 37-мм
окрашиваются краской серого цвета, за исключением:практические снаряды – красятся в чёрный цвет;
агитационные – в красный цвет.
Слайд 32Корпус из сталистого чугуна
Снаряд бетонобойный
Подкалиберный снаряд
обтекаемой формы
Снаряд
зажигательный
Снаряд
практический
Слайд 34Маркировка выстрелов.
Маркировкой называются условные надписи, нанесённые краской на снаряде,
гильзе и укупорке (ящике), по которым определяют принадлежность выстрела и
его боевое назначение.
Слайд 35Сокращённый индекс снаряда
(ОФ-25).
Шифр взрывчатого вещества
(А-1Х-2).
Шифр снаряжающего завода
(14),
номер партии (7),
год снаряжения (87).
4. Калибр снаряда
(152).5. Знак массы (Н).
Маркировка на снаряде:
ОФ-25
А-IХ-2
152
Н
14
7-
87
Слайд 36Производственные
данные о снаряжении
Калибр
Массовый знак
Шифр снаряжения
Сокращенный
индекс снаряда
МАРКИРОВКА НА СНАРЯДАХ
- завод
5 - партия
60 - год
Слайд 37Массовый
знак
Шифр
снаряжения
Марка
взрывателя
Сокращенный
индекс снаряда
Производственные
данные о снаряжении
Калибр

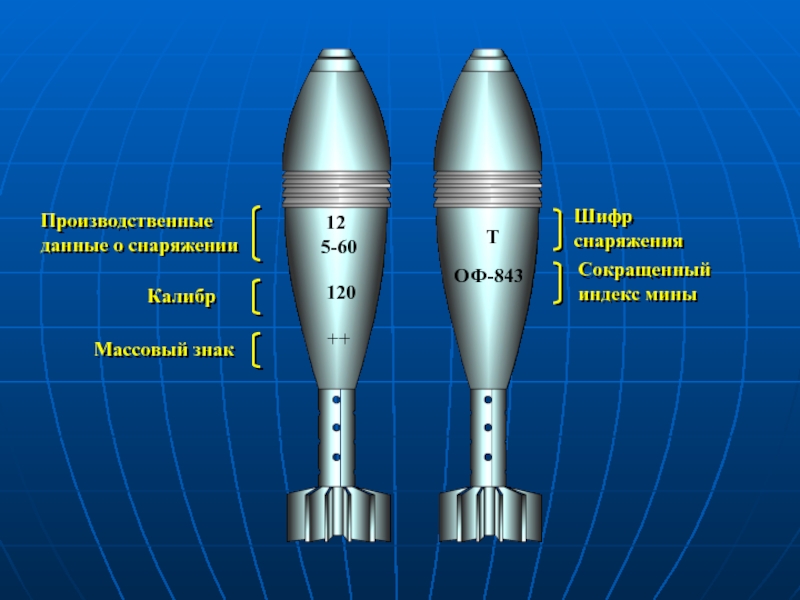

Слайд 38 12
5-60
120
++
Т
ОФ-843
Производственные
данные о снаряжении
Калибр
Массовый знак
Шифр
снаряжения
Сокращенный
индекс мины

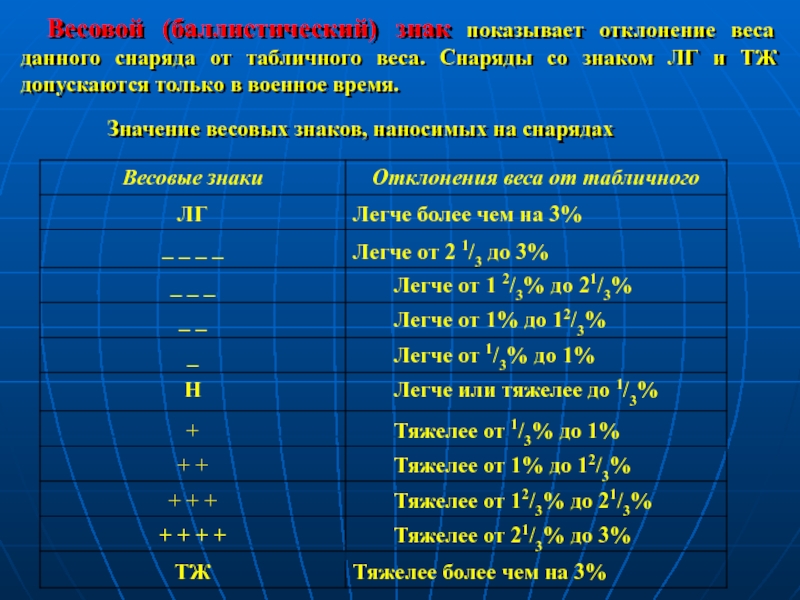

Слайд 39Весовой (баллистический) знак показывает отклонение веса данного снаряда от табличного
веса. Снаряды со знаком ЛГ и ТЖ допускаются только в
военное время.Значение весовых знаков, наносимых на снарядах
Слайд 40Наименование метательного
заряда.
Сокращённый индекс
метательного заряда в гильзе.
Калибр и образец
артиллерийской
системы.
Марка пороха (НДТ-3 16/1),
номер партии пороха (6),
год изготовления пороха (98),
шифр
порохового завода (А).Сведения о пламегасителе.
Сведения о сборке; номер
партии (9), год сборки (98),
номер базы (30).
Флегматизатор
(если добавлен в порох).
Слайд 41 Наименование заряда
Сокращенный индекс
заряда
ЖН - заряд из
нитроглицеринового пороха в гильзе
Ж - заряд из пироксилинового пороха
в гильзе Буква А в конце сокращенного индекса заряда указывает на отсутствие размеднителя
Специальный
заряд под
бронебойный
снаряд к ВУЗ
Слайд 421
2
3
4
5
7
8
9
3
ОФ-462
5-15-92
Т
10
11
12
13
6
1- сокращённое обозначение орудия, для стрельбы из которого
предназначен выстрел
и тип метательного заряда.
2- весовой знак.
3- масса брутто, кг.
4- тип
снаряда.5- партия сборки, год сборки и номер базы, собравшей выстрелы.
6- количество выстрелов в ящике.
7- марка головных взрывателей, ввинченных в снаряды.
8- номер завода, партия и год изготовления взрывателей.
9- месяц, год и номер базы производившей сборку выстрелов.
10- индекс снарядов.
11- номер снаряжательного завода, партия и год снаряжения снарядов.
Слайд 45Запрещается:
- в воинских частях и на складах производить разборку взрывателей
и снарядов;
- сбрасывать ящики с транспорта;
-ударять по взрывателям и средствам
воспламенения, а также ударять б/п один об другой;-переносить выстрелы и их элементы уложенными один на другой;
- устанавливать снаряды и заряды вертикально
- переносить более одного не укупоренного снаряда или заряда
- переносить выстрелы в неисправной укупорке.
Слайд 46К стрельбе не допускаются:
- снаряды с взрывателями, поступившими без предохранительных
колпачков, с повреждённой мембраной, снаряды без маркировки, с трещинами в
корпусе и переходной втулке, с сильно забитыми ведущими поясками, с глубокими раковинами на центрирующих утолщениях;- снаряды с частично вывинченной переходной втулкой (взрыватели, полностью вывинтившиеся из снарядов, уничтожаются подрывом в установленном порядке);
Слайд 47- заряды без маркировки на гильзах, без крышек, а также
в гильзах, имеющих трещины в дне и в нижней части
корпуса (в пределах 50 мм от фланца), независимо от количества и размера трещин;- гильзы с выступающими капсульными втулками, заряды давшие осечку и не поддающимися вывинчиванию капсульными втулками.
Слайд 48Обращение с выстрелами во время стрельбы:
- перед заряжанием снаряд и
гильзу протереть ветошью, с выстрелами обращаться аккуратно и бережно, не
ронять их, при заряжании не допускать ударов взрывателем по орудию;- досылка снаряда и заряда производится с помощью механизма заряжания, а в случае его неисправности – в ручную с использованием прибойника;
- в случае осечки выждать одну минуту, после чего произвести спуск ударника, если и после этого выстрела не произойдёт, то, выждав не менее одной минуты, осторожно вынуть гильзу.
Слайд 49Обращение с боеприпасами после стрельбы:
- разряжание гаубицы производится только выстрелом;
-
транспортировка заряженной гаубицы запрещена;
- нахождение выстрела в разогретом стволе орудия
более 10 мин. является ОПАСНЫМ;- неизрасходованные снаряды и заряды укладываются в ящики и отправляются в места их хранения.
Слайд 50Задание на самостоятельную подготовку:
Изучить:
назначение, устройство и классификацию артиллерийских выстрелов;
состав боевого
комплекта 152-мм СГ 2С3;
меры безопасности при обращении с
боеприпасами.
Слайд 51 Литература для самостоятельного изучения:
боеприпасы к 152-мм СГ, кн.2, ч.3.
«Боеприпасы
наземной артиллерии», стр. 6-11, 63-96;
учебное пособие «Боеприпасы наземной артиллерии», ВК
ТГУ.
