Волоконные оптические датчики

изменения параметров в ходе технологических процессов благодаря стабильности в течении

продолжительного периода времени, устойчивости к помехам, имеющим электромагнитную природу, возможности бесконтактного измерения и другим преимуществам
.Annotation
The optical fiber type of sensors is becoming increasingly popular for recording changes in parameters during technological processes due to stability over a long period of time, resistance to electromagnetic interference, non-contact measurement capabilities, and other advantages.

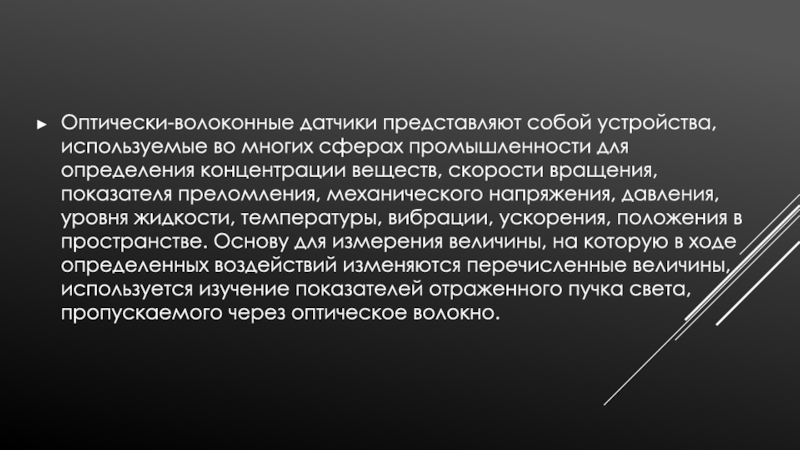

для определения концентрации веществ, скорости вращения, показателя преломления, механического напряжения,

давления, уровня жидкости, температуры, вибрации, ускорения, положения в пространстве. Основу для измерения величины, на которую в ходе определенных воздействий изменяются перечисленные величины, используется изучение показателей отраженного пучка света, пропускаемого через оптическое волокно.

сенсорных элементов, позволяющих с высокой точностью контактным или бесконтактным способом

определять изменение физических величин. Среди других требований к перспективным конструкциям современных метрологических устройств, специалисты называют:
долговечность;
небольшие затраты энергии на работу;
возможность применения совместно с микроэлектронными устройствами для обработки данных;
стабильность;
небольшие габариты;
малый вес;
высокая достоверность получаемой информации;
малая трудоемкость изготовления;
небольшая стоимость.

годов прошлого века. Следующие 10 лет после этого (1972-1982 гг)

усилия исследователей были направлены на снижение потерь при передаче для оптических волокон различных видов.
Изначально предназначенная для обеспечения связи, оптоволоконная отрасль развилась до выпуска приборов, основанных на изучении параметров электромагнитных волн, проходящих через световод и производства высокоточных датчиков.

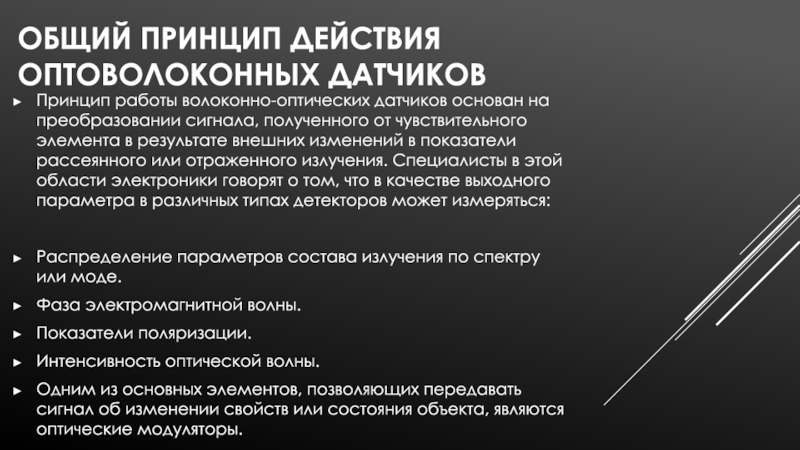

преобразовании сигнала, полученного от чувствительного элемента в результате внешних изменений

в показатели рассеянного или отраженного излучения. Специалисты в этой области электроники говорят о том, что в качестве выходного параметра в различных типах детекторов может измеряться:

Распределение параметров состава излучения по спектру или моде.
Фаза электромагнитной волны.
Показатели поляризации.
Интенсивность оптической волны.
Одним из основных элементов, позволяющих передавать сигнал об изменении свойств или состояния объекта, являются оптические модуляторы.

детекторов, как:

волоконно-оптическая разновидность, отличающаяся тем, что в нем в качестве

сенсора выступает волокно, оптические характеристики которого изменяются под воздействием факторов внешней среды;
элементы с оптически-волоконными связями, в которых сенсор располагается на участке разрыва волокна, в результате чего может воздействовать на светопередачу;
интегрально-оптические датчики, использующие в качестве чувствительного элемента световод планарного типа, принцип действия которого базируется на нарушении полного внутреннего отражения для лучей, проходящих вдоль его поверхности и выходящих за нее в результате изменения показателей преломления;
оптопары, имеющие открытый канал, в котором располагается промежуточный элемент или изучаемая среда.

один или несколько действующих параметров, например агрессивность, концентрация, радиационная доза

имеют предельно возможные значения в течение продолжительного периода времени, называются экстремальными.

Именно в таких условиях чаще всего работают первичные преобразователи выходных величин, получаемых при управлении такими технологическими процессами, как хранение отходов радиоактивного топлива, диагностика и мониторинг инженерных сооружений, имеющих сложную конструкцию, системы добычи, транспортировки и переработки газа, нефти.

стоимость этих устройств, но и решить ряд проблем, связанных с

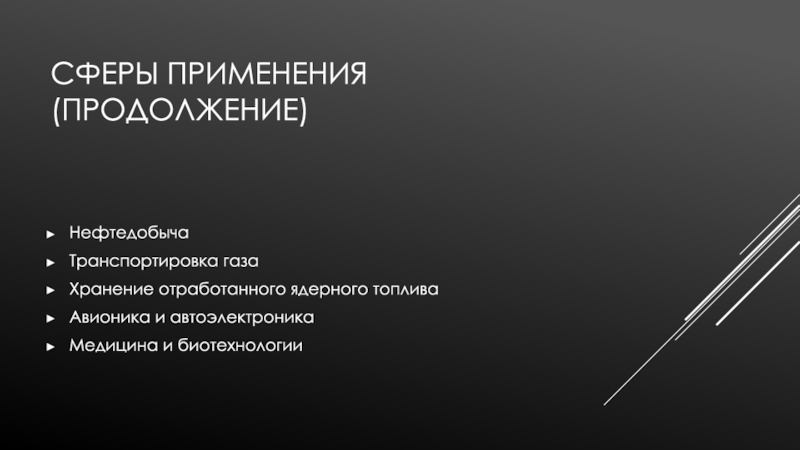

невозможностью использования обычных средств тензометрии для определения изменения физических величин в нетипичных условиях. Современные конструкции оптоволоконных детекторов применяются:

в системах безопасности и оповещения;
для контроля работы плавильных печей;
для обнаружения утечек на гидротехнических сооружениях;
контроль значений температуры во время различных технологических процессов;
в системах оповещения о пожарной тревоге;
с целью повышения эффективности использования газовых и нефтяных скважин;
для контроля герметичности емкостей для хранения сжиженного природного газа в терминалах и на судах;
при обнаружении протекания в трубопроводах и контроля уровня жидкости.
