Введение в предмет черчения

Слайды и текст этой презентации

Слайд 1
Введение в предмет черчения

Слайд 2
1. Узнать, что такое чертеж, сборочная единица;
2. Выяснить историю

возникновения графических способов изображений и чертежа;
3. Ознакомиться с материалами, принадлежностями

и чертежными инструментами, необходимыми для выполнения графических работ;
4. правила работы с чертежными инструментами.

Цели урока:

1. Узнать, что такое чертеж, сборочная единица;2. Выяснить историю возникновения графических способов изображений и чертежа;3. Ознакомиться

Слайд 3 Черчение – учебная дисциплина, раскрывающая методы и способы построения чертежа,

а также правила его оформления. Чертеж - документ, содержащий изображение изделия,

а также другие данные, необходимые для его изготовления и контроля. Сборочная единица – изделие, составные части которого подлежат соединению между собой сборочными операциями (свинчиванием, сваркой, сшиванием).

Черчение – учебная дисциплина, раскрывающая методы и способы построения чертежа, а также правила его оформления.

Слайд 4 Графический язык зародился и сформировался в первобытных рисунках и древних

пиктограммах.

Слайд 5Древнейшая карта (за 2500 лет до н.э.) – вавилонский чертеж,

выполненный на глиняной табличке

Слайд 6Со временем перспективные ирсунки трансформировались в содый вид графического изображение

– технические рисунки

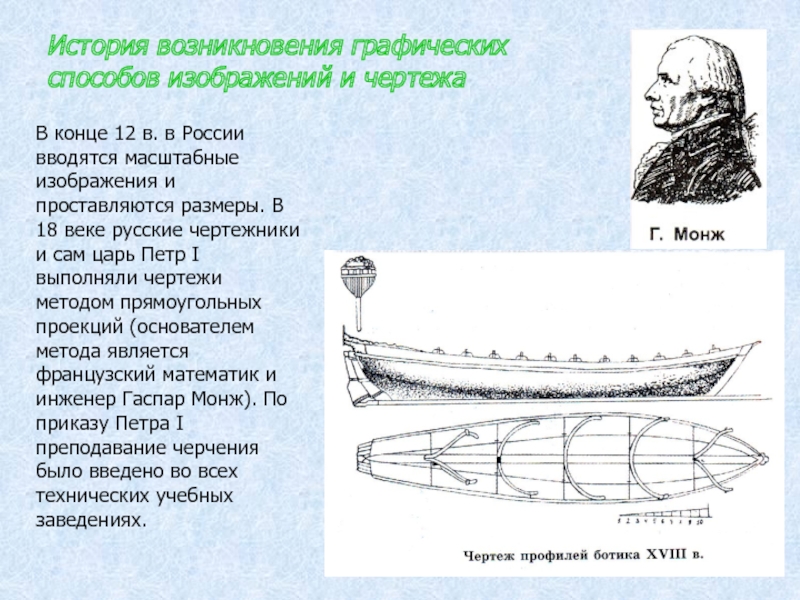

Слайд 7История возникновения графических способов изображений и чертежа
В конце 12 в.

в России вводятся масштабные изображения и проставляются размеры. В 18

веке русские чертежники и сам царь Петр І выполняли чертежи методом прямоугольных проекций (основателем метода является французский математик и инженер Гаспар Монж). По приказу Петра І преподавание черчения было введено во всех технических учебных заведениях.

История возникновения графических способов изображений и чертежаВ конце 12 в. в России вводятся масштабные изображения и проставляются

Слайд 8Развитие черчения в России

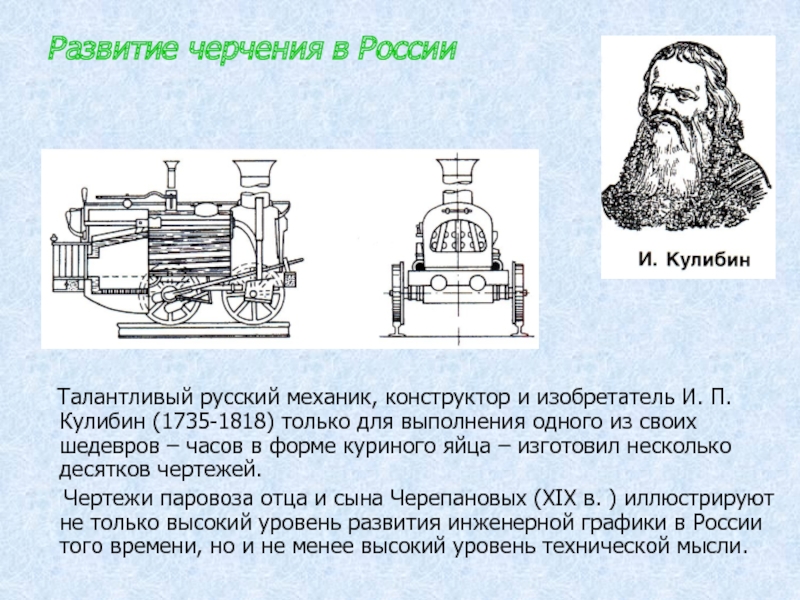

Талантливый русский механик, конструктор и

изобретатель И. П. Кулибин (1735-1818) только для выполнения одного из

своих шедевров – часов в форме куриного яйца – изготовил несколько десятков чертежей.
Чертежи паровоза отца и сына Черепановых (XІX в. ) иллюстрируют не только высокий уровень развития инженерной графики в России того времени, но и не менее высокий уровень технической мысли.

Развитие черчения в России Талантливый русский механик, конструктор и изобретатель И. П. Кулибин (1735-1818) только для

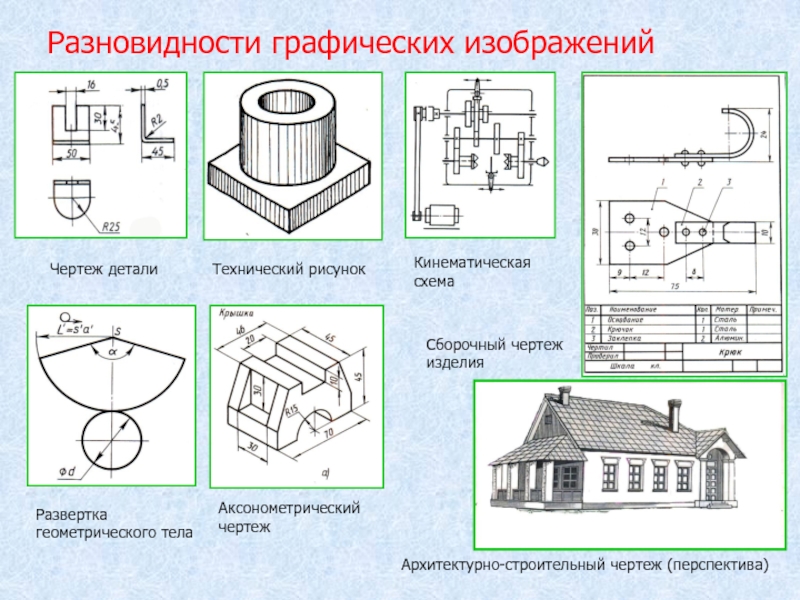

Слайд 9Разновидности графических изображений
Чертеж детали
Развертка геометрического тела
Технический рисунок
Аксонометрический чертеж
Сборочный чертеж изделия
Кинематическая

схема
Архитектурно-строительный чертеж (перспектива)

Разновидности графических изображенийЧертеж деталиРазвертка геометрического телаТехнический рисунокАксонометрический чертежСборочный чертеж изделияКинематическая схемаАрхитектурно-строительный чертеж (перспектива)

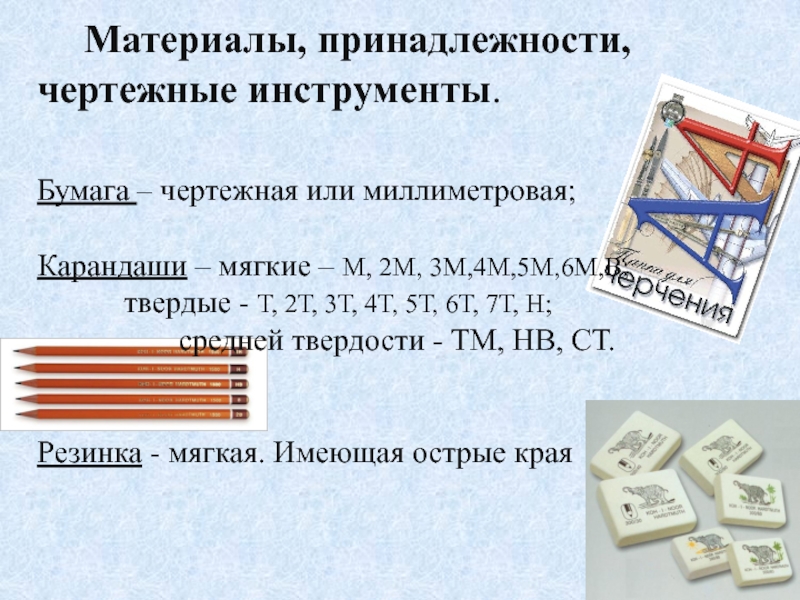

Слайд 10 Материалы, принадлежности, чертежные инструменты. Бумага – чертежная или миллиметровая; Карандаши – мягкие

– М, 2М, 3М,4М,5М,6М,В; твердые - Т, 2Т, 3Т, 4Т, 5Т,

6Т, 7Т, Н; средней твердости - ТМ, НВ, СТ. Резинка - мягкая. Имеющая острые края

Материалы, принадлежности, чертежные инструменты. Бумага – чертежная или миллиметровая; Карандаши – мягкие –

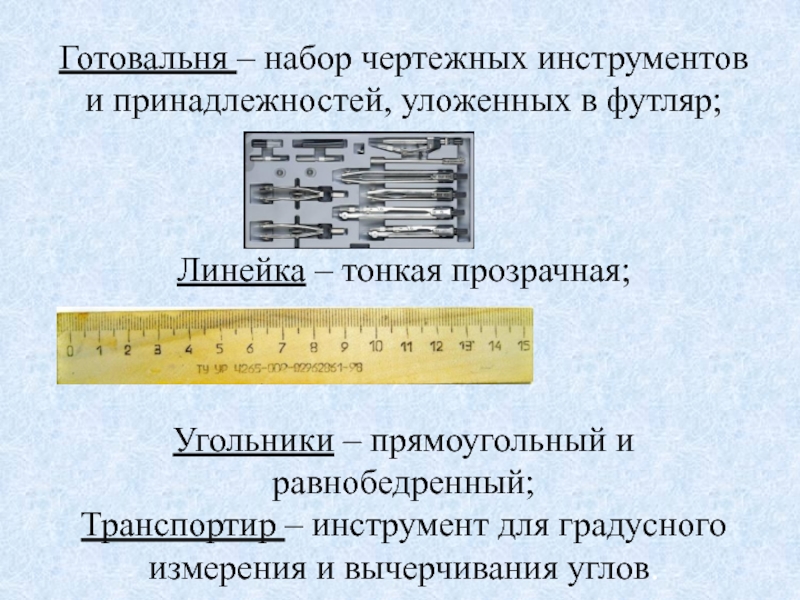

Слайд 11Готовальня – набор чертежных инструментов и принадлежностей, уложенных в футляр; Линейка

– тонкая прозрачная; Угольники – прямоугольный и равнобедренный; Транспортир – инструмент для

градусного измерения и вычерчивания углов.

Готовальня – набор чертежных инструментов и принадлежностей, уложенных в футляр; Линейка – тонкая прозрачная;

Слайд 12Циркуль-измеритель применяется для измерения,откладывания и деления отрезков
Круговой циркуль

Слайд 13 ВНИМАНИЕ! 1. Графические изображения выполняются на гладкой стороне бумаги; 2. Во время

выполнения чертежей необходимо следить за чистотой рук, чтобы не испачкать

чертеж; 3. Свободное поле чертежа рекомендуется закрывать чистым листом бумаги, чтобы графитная пыль не пачкала чертежную бумагу; 4. Берегите чертежные инструменты и приспособления от падения и ударов, иначе инструмент придет в негодность; 5. После работы почистите линейки ластиком.

Загадка о чертежном инструменте

ВНИМАНИЕ! 1. Графические изображения выполняются на гладкой стороне бумаги; 2. Во время выполнения чертежей

Слайд 14Загадка о чертежном инструменте
Он кружит на одной ноге,
Другая пишет по

дуге,
Вертясь то в профиль, то анфас,
Все закругляет он для вас.
Проделав

полный оборот,
Закончит там же, где начнет:
К исходной точке подойдет
И линию свою замкнет.

Железный циркуль был найден на территории Франции в галльском кургане 1 века нашей эры. В пепле, засыпавшем Помпею девятнадцать веков назад, археологи также обнаружили множество бронзовых циркулей.
В Древней Руси был распространен циркульный орнамент из мелких правильных кружков. Стальной циркульный резец был найден при раскопках в Новгороде Великом.

Загадка о чертежном инструменте Он кружит на одной ноге,Другая пишет по дуге,Вертясь то в профиль, то анфас,Все

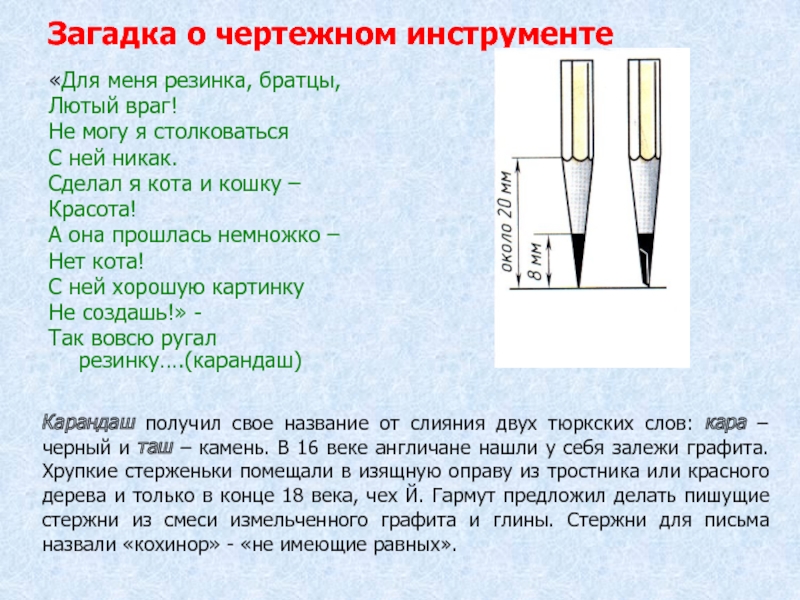

Слайд 15Загадка о чертежном инструменте
«Для меня резинка, братцы,
Лютый враг!
Не могу я

столковаться
С ней никак.
Сделал я кота и кошку –
Красота!
А она прошлась

немножко –
Нет кота!
С ней хорошую картинку
Не создашь!» -
Так вовсю ругал резинку….(карандаш)

Карандаш получил свое название от слияния двух тюркских слов: кара – черный и таш – камень. В 16 веке англичане нашли у себя залежи графита. Хрупкие стерженьки помещали в изящную оправу из тростника или красного дерева и только в конце 18 века, чех Й. Гармут предложил делать пишущие стержни из смеси измельченного графита и глины. Стержни для письма назвали «кохинор» - «не имеющие равных».

Загадка о чертежном инструменте «Для меня резинка, братцы,Лютый враг!Не могу я столковатьсяС ней никак.Сделал я кота и

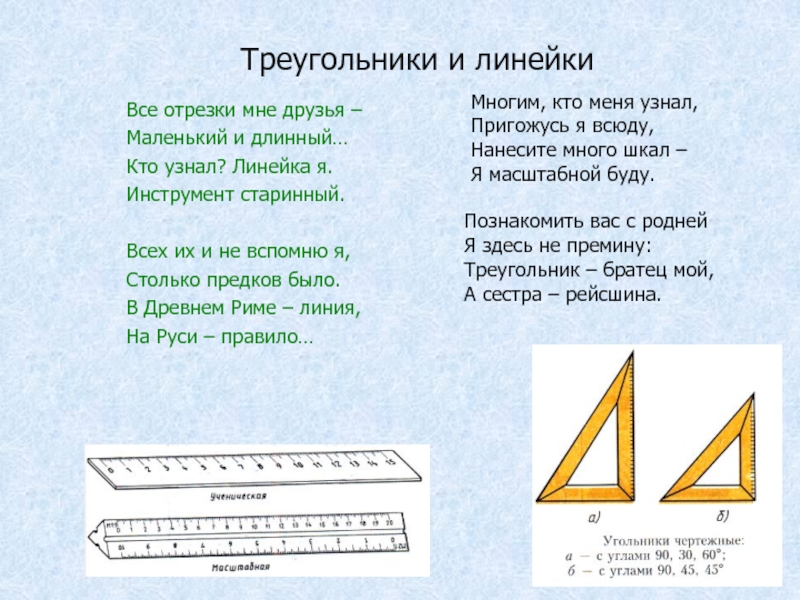

Слайд 16Треугольники и линейки
Все отрезки мне друзья –
Маленький и длинный…
Кто

узнал? Линейка я.
Инструмент старинный.

Всех их и не вспомню я,
Столько предков

было.
В Древнем Риме – линия,
На Руси – правило…

Познакомить вас с родней
Я здесь не премину:
Треугольник – братец мой,
А сестра – рейсшина.

Многим, кто меня узнал,
Пригожусь я всюду,
Нанесите много шкал –
Я масштабной буду.

Треугольники и линейкиВсе отрезки мне друзья – Маленький и длинный…Кто узнал? Линейка я.Инструмент старинный.Всех их и не

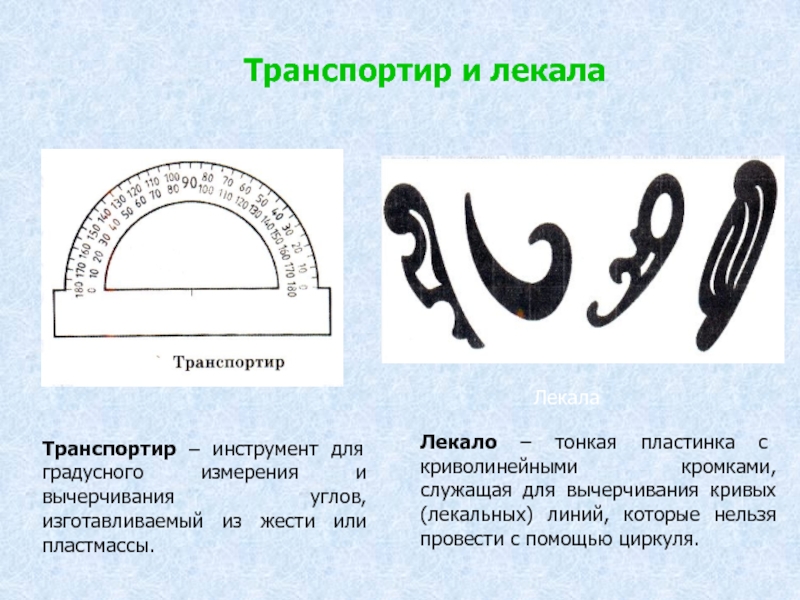

Слайд 17Транспортир – инструмент для градусного измерения и вычерчивания углов, изготавливаемый

из жести или пластмассы.
Лекала
Лекало – тонкая пластинка с криволинейными

кромками, служащая для вычерчивания кривых (лекальных) линий, которые нельзя провести с помощью циркуля.

Транспортир и лекала

Транспортир – инструмент для градусного измерения и вычерчивания углов, изготавливаемый из жести или пластмассы.Лекала Лекало – тонкая

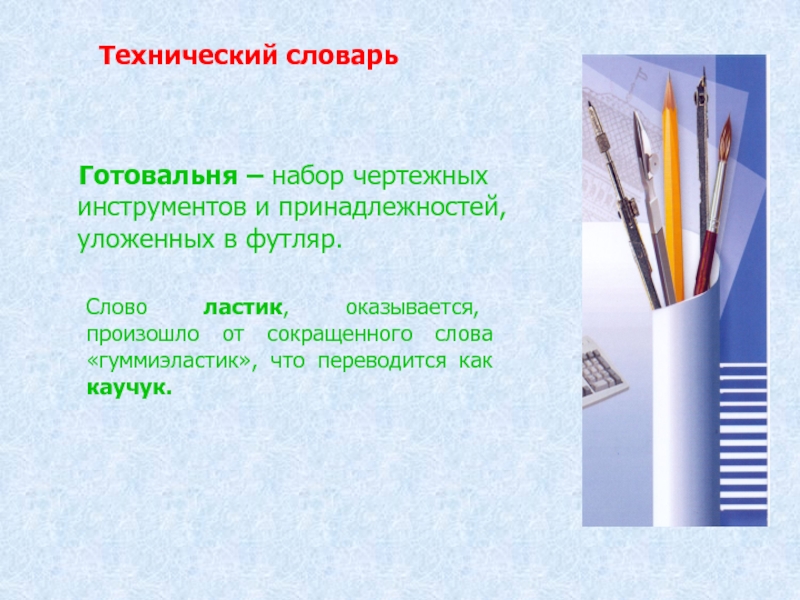

Слайд 18 Готовальня – набор чертежных инструментов и принадлежностей, уложенных

в футляр.
Слово ластик, оказывается, произошло от сокращенного слова «гуммиэластик», что

переводится как каучук.

Технический словарь

Готовальня – набор чертежных инструментов и принадлежностей, уложенных в футляр.Слово ластик, оказывается, произошло от сокращенного

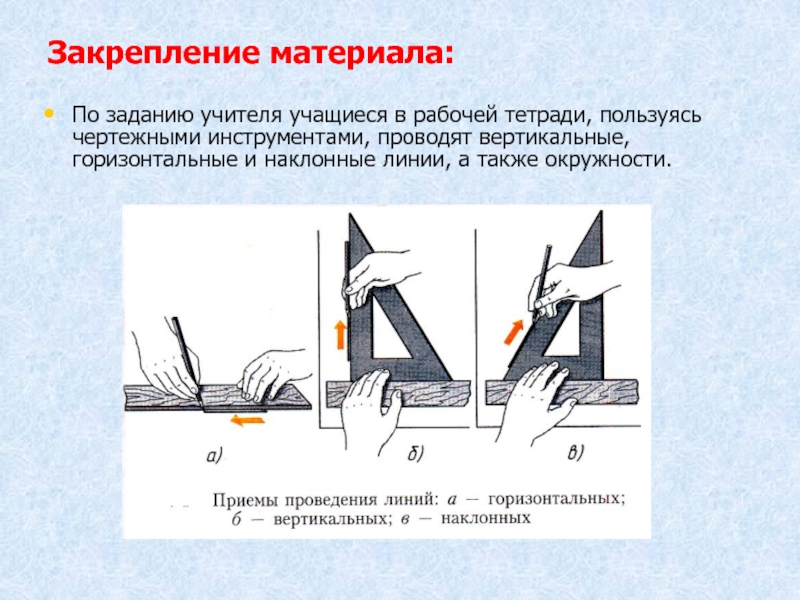

Слайд 19Закрепление материала:
По заданию учителя учащиеся в рабочей тетради, пользуясь чертежными

инструментами, проводят вертикальные, горизонтальные и наклонные линии, а также окружности.

Закрепление материала:По заданию учителя учащиеся в рабочей тетради, пользуясь чертежными инструментами, проводят вертикальные, горизонтальные и наклонные линии,

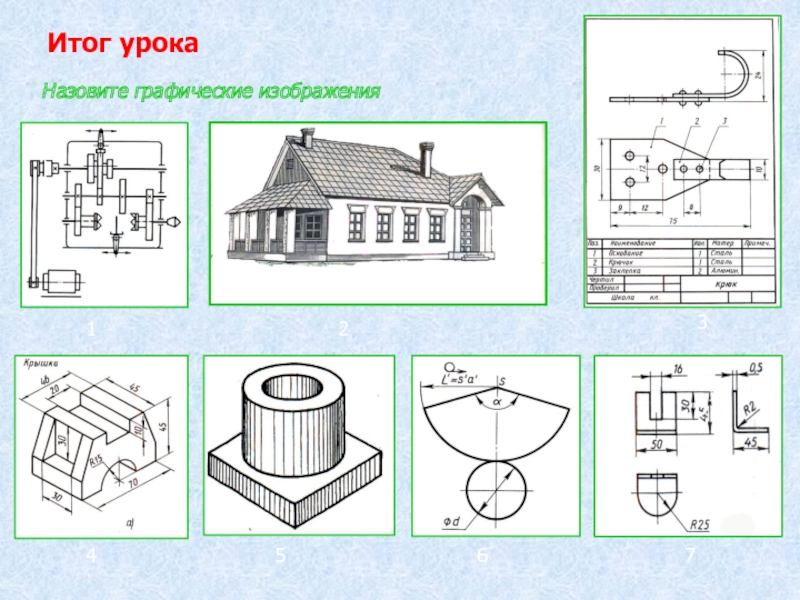

Слайд 20Итог урока
Назовите графические изображения
1
2
3
4
5
6
7

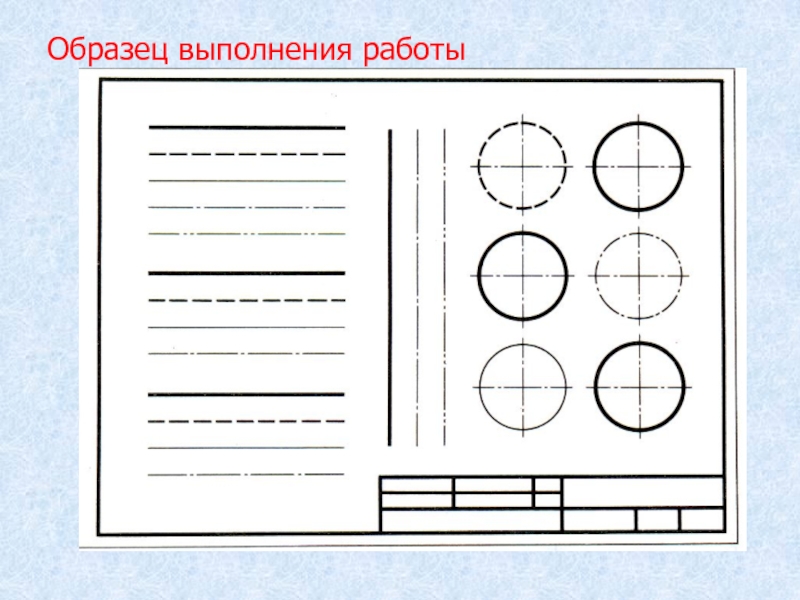

Слайд 21Образец выполнения работы

Слайд 22Домашнее задание

Скачать презентацию
