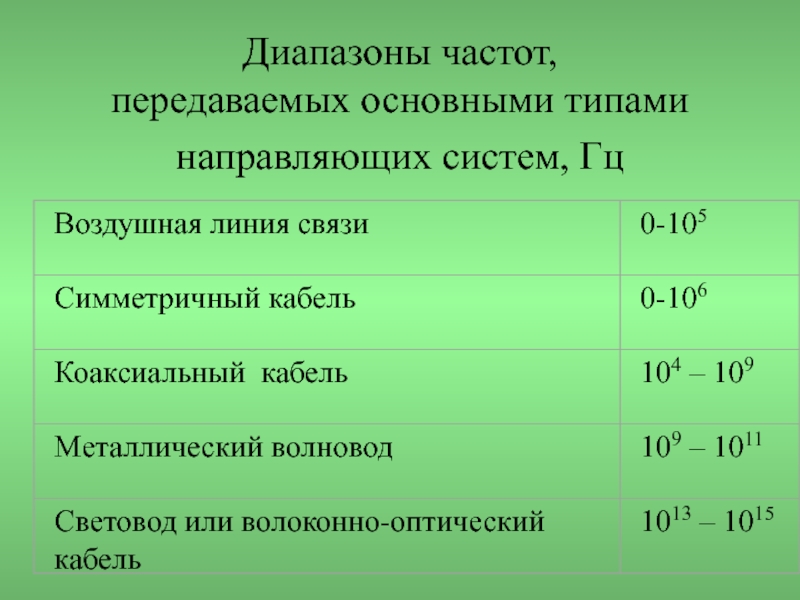

- 7. Диапазоны частот, передаваемых основными типами направляющих систем, Гц
- 8. Параметры каналовЗатухание (10*lg[P1/P2], дБ) – отношение мощностей
- 9. Обозначения в линиях связи
- 10. Обозначения в линиях связи

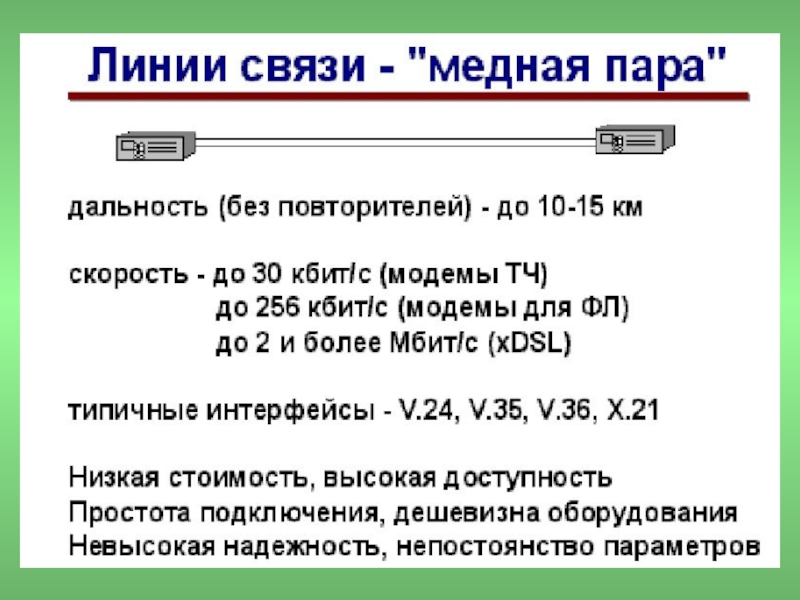

- 11. Слайд 11

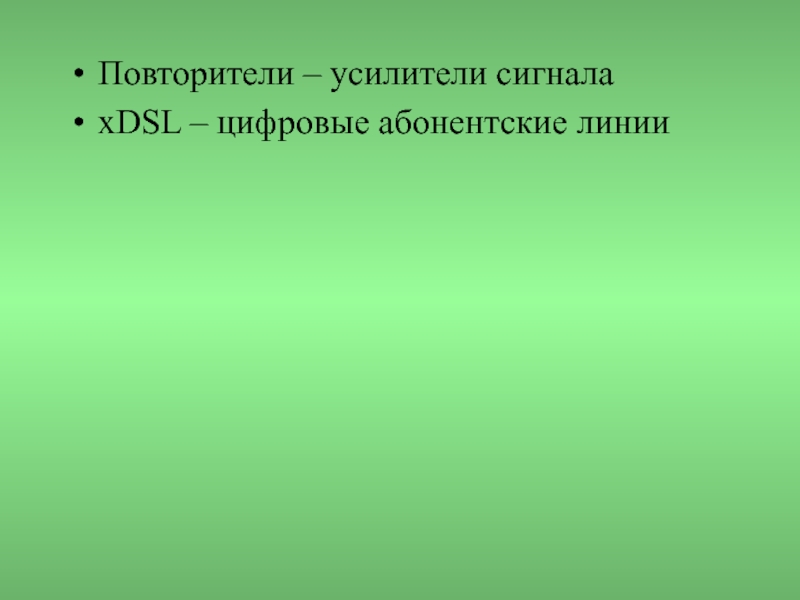

- 12. Повторители – усилители сигналаxDSL – цифровые абонентские линии
- 13. Основные хар-ки аналог. сигналов

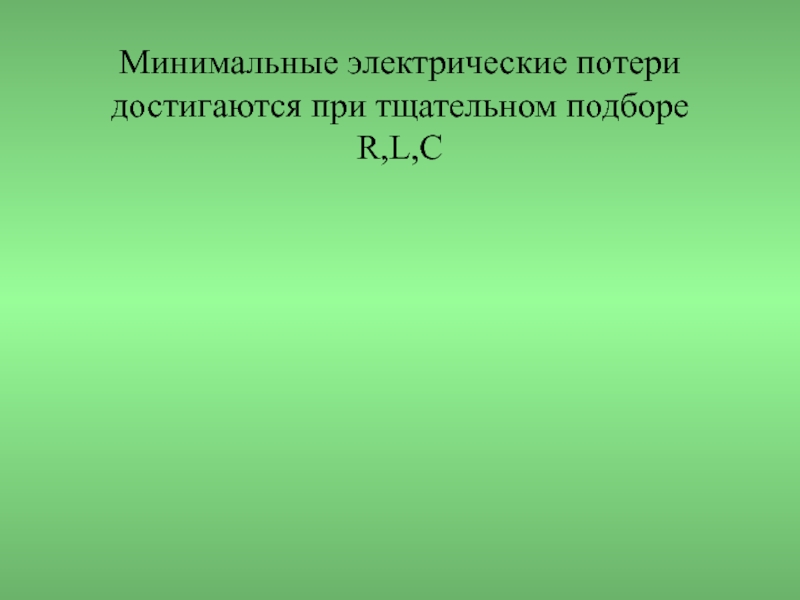

- 14. Минимальные электрические потери достигаются при тщательном подборе R,L,C
- 15. Первые коммутаторы назывались коммутаторными досками Гилеланда и представляли собой простейший однопроводной коммутатор
- 16. Развитие систем передачи Использование цифровых систем передачи
- 17. Отдельные терминыКоммутация каналов – временное прямое электрическое

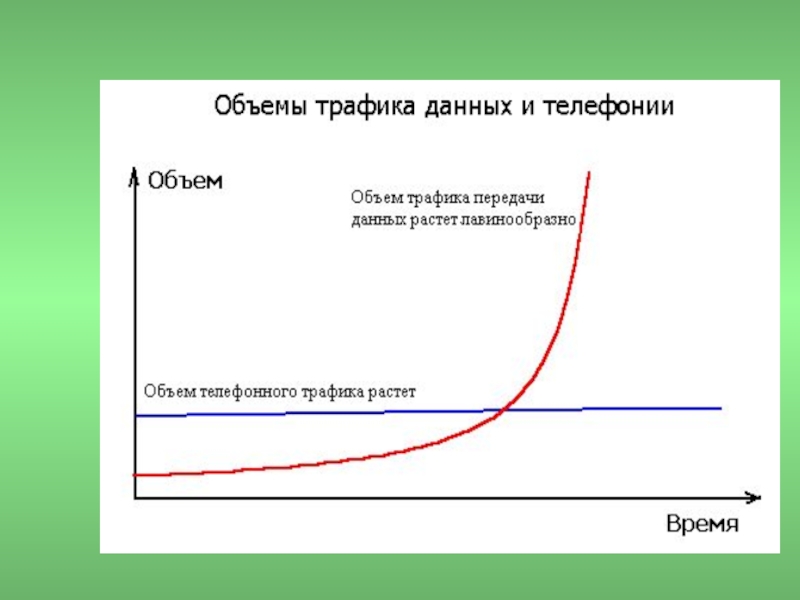

- 18. Слайд 18
- 19. Отдельные терминыМаршрутизатор – устройство, обеспечивающее распределение каналов

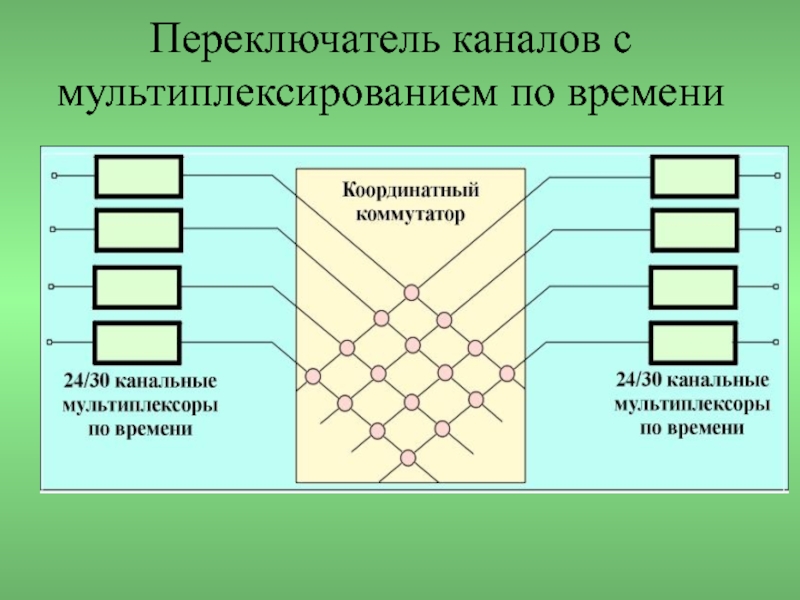

- 20. Переключатель каналов с мультиплексированием по времени
- 21. Коаксиальный кабель1 – центральный проводник 2 – изолятор 3 – проводник-экран 4 – внешний изолятор
- 22. Характеристики каналов на коаксиальном кабеле

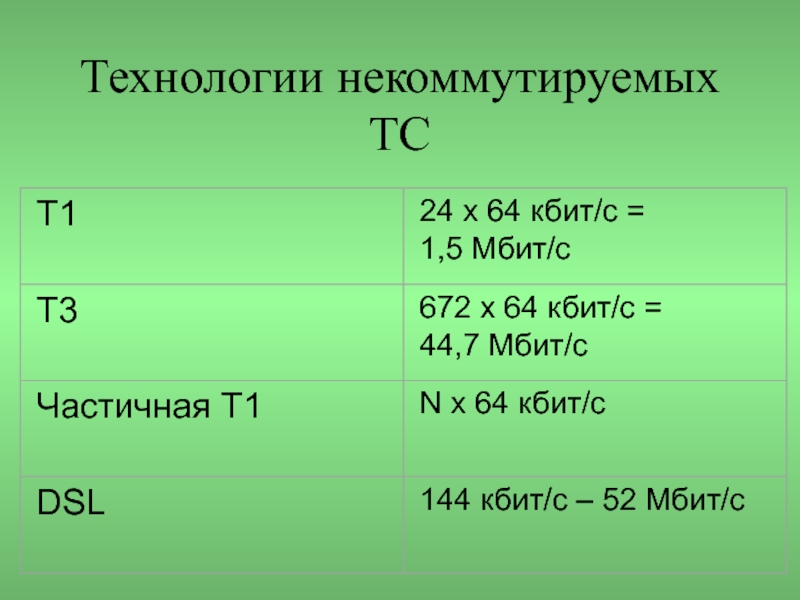

- 23. Технологии некоммутируемых ТС
- 24. Иерархия скоростейКанал Т1 позволяет в цифровом виде
- 25. Оптические сигналы
- 26. Оптоволоконные каналы1 – оптоволокно 2 – металлическая оплетка3 – стальной трос4 – внешний изолятор

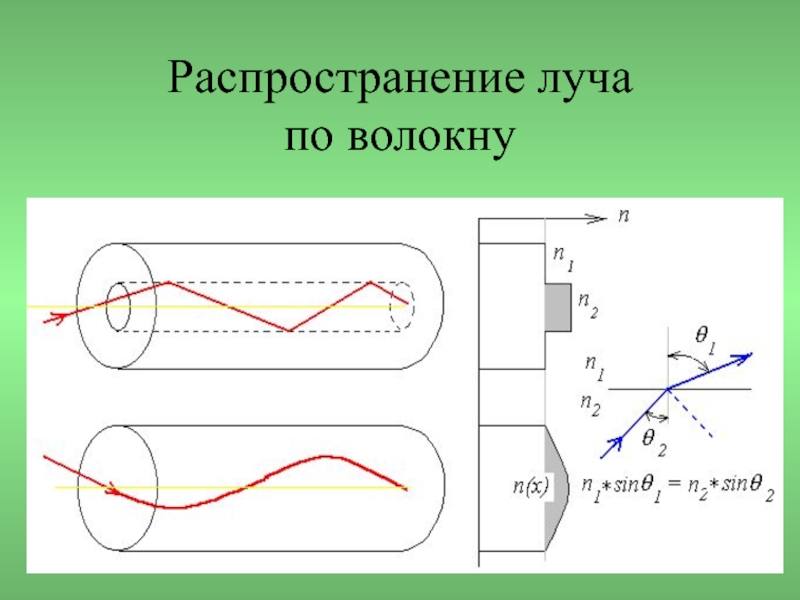

- 27. Распространение луча по волокну
- 28. Рабочие длины волн оптических системокно прозрачности
- 29. Типы оптических волокон

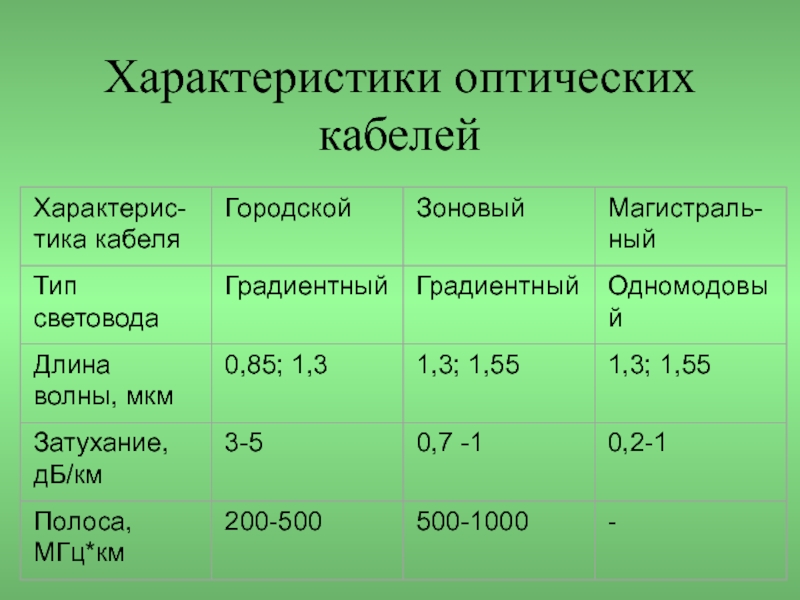

- 30. Характеристики оптических кабелей

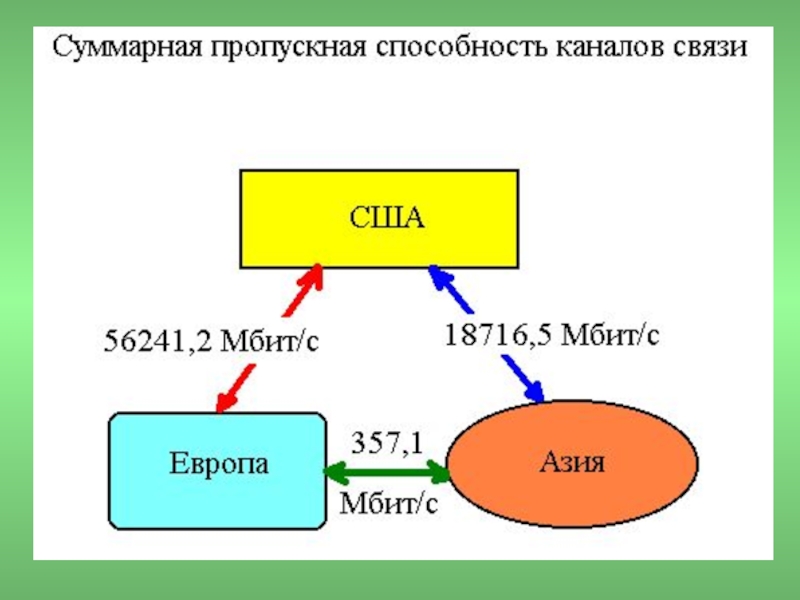

- 31. Слайд 31

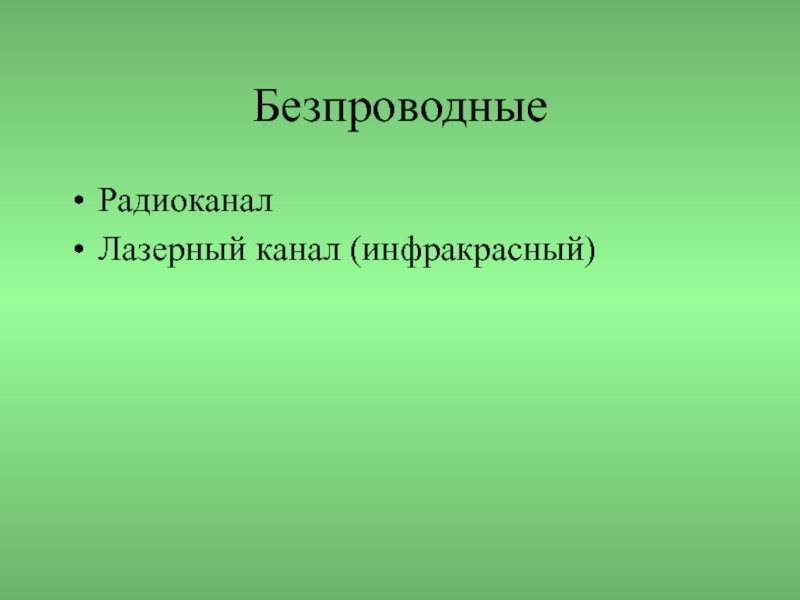

- 32. БезпроводныеРадиоканалЛазерный канал (инфракрасный)

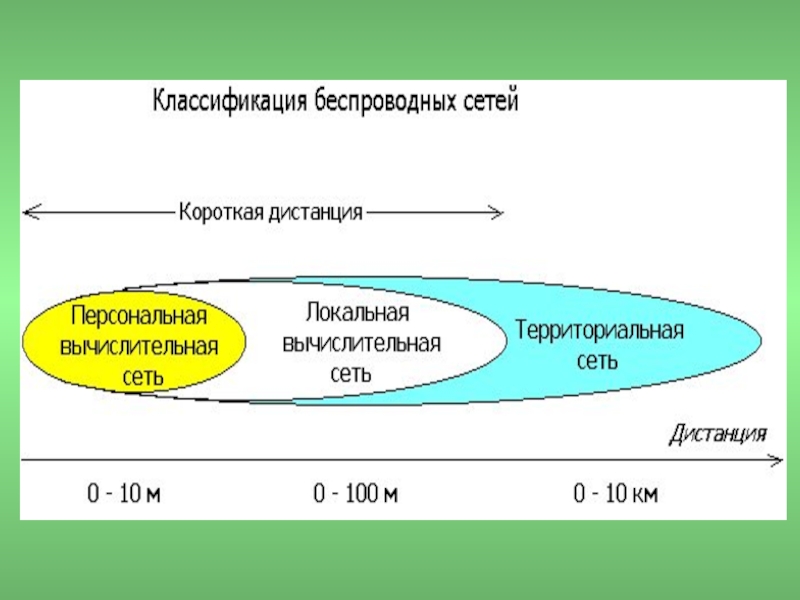

- 33. Слайд 33
- 34. Диапазоны частот, используемые в спутниковых коммуникациях
- 35. Слайд 35
- 36. Слайд 36
- 37. Группообразование Стандартная вторичная группа объединяет 60 (5
- 38. Слайд 38
- 39. Частотное разделение для прямоугольных импульсовПусть сообщения в
- 40. Разделение
- 41. Кодовое разделение каналовПри кодовом уплотнении каналов сигналы
- 42. Слайд 42

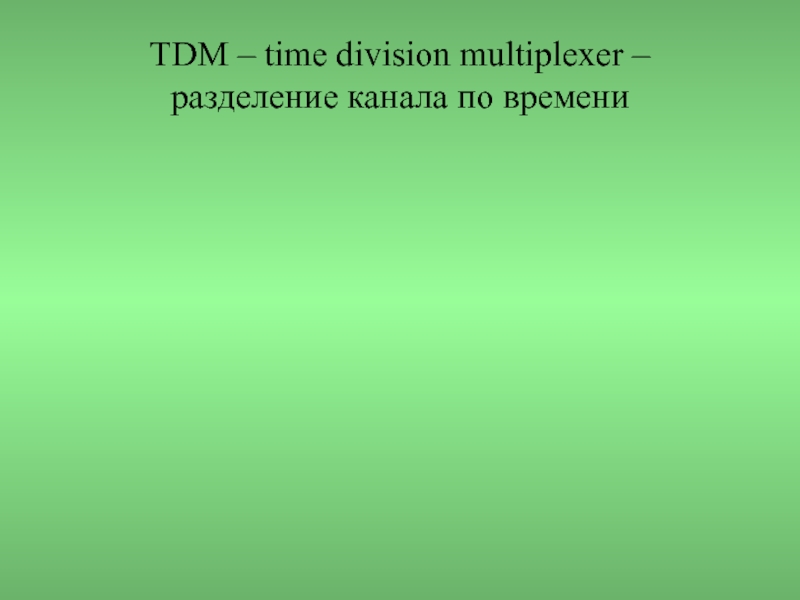

- 43. TDM – time division multiplexer – разделение канала по времени
- 44. Скачать презентанцию
Электромагнитные волны в электросвязи распространяются вдоль направляющих систем (НС) устройств, способны канализировать электромагнитную энергию.
Слайды и текст этой презентации
Слайд 2Электромагнитные волны в электросвязи распространяются вдоль направляющих систем (НС) устройств,
способны канализировать электромагнитную энергию.

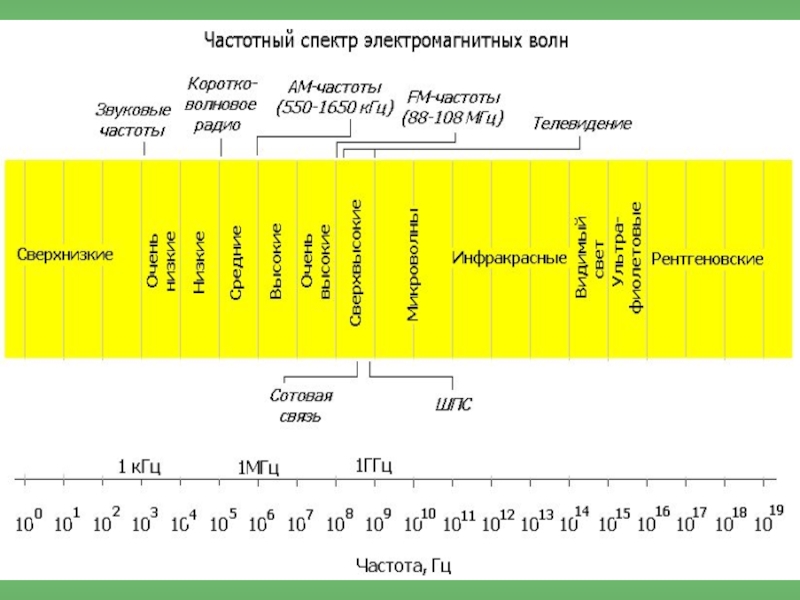

Слайд 4Разновидности линий связи
Кабельные
Радиорелейные
Тропосферные
Космические
Оптические
Гидроакустические

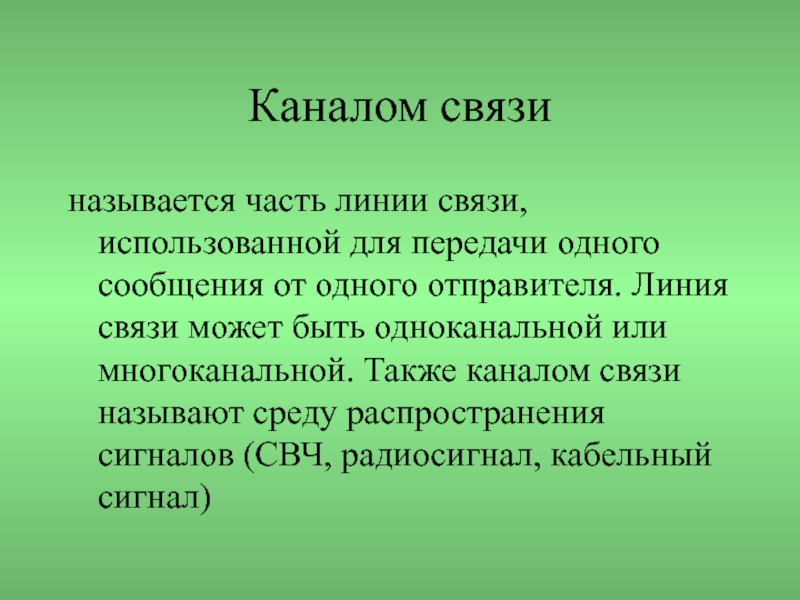

Слайд 5Каналом связи
называется часть линии связи, использованной для передачи одного сообщения
от одного отправителя. Линия связи может быть одноканальной или многоканальной.
Также каналом связи называют среду распространения сигналов (СВЧ, радиосигнал, кабельный сигнал)

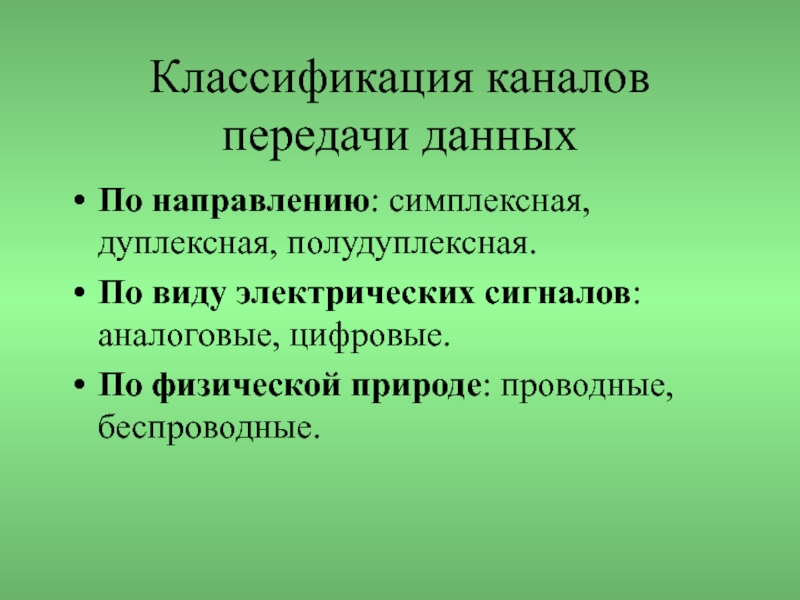

Слайд 6Классификация каналов передачи данных
По направлению: симплексная, дуплексная, полудуплексная.
По виду электрических
сигналов: аналоговые, цифровые.
По физической природе: проводные, беспроводные.
Слайд 8Параметры каналов
Затухание (10*lg[P1/P2], дБ) – отношение мощностей на входе и
выходе.
Полоса пропускания (BW, Гц)
Максимальная емкость канала (C=BW* log2 [1+S/N) –
S-сигнал,N-шум.Скорость передачи данных (R=
[log2 M]/T, бит/с)
Здесь M – объем алфавита, T – время передачи одного символа из M
![Параметры каналовЗатухание (10*lg[P1/P2], дБ) – отношение мощностей на входе и выходе.Полоса пропускания (BW, Гц)Максимальная емкость канала (C=BW*](/img/thumbs/e6420c43e48e8b6e7f2c00d6d719c8e8-800x.jpg "Характеристики линий связи Параметры каналовЗатухание (10*lg[P1/P2], дБ) – отношение мощностей на входе и выходе.Полоса")
Слайд 15Первые коммутаторы назывались коммутаторными досками Гилеланда и представляли собой простейший
однопроводной коммутатор
Слайд 16Развитие систем передачи
Использование цифровых систем передачи
Уплотнение линий между
коммутационными станциями
Создание многоканальных систем передачи, ориентир на абонентские сети

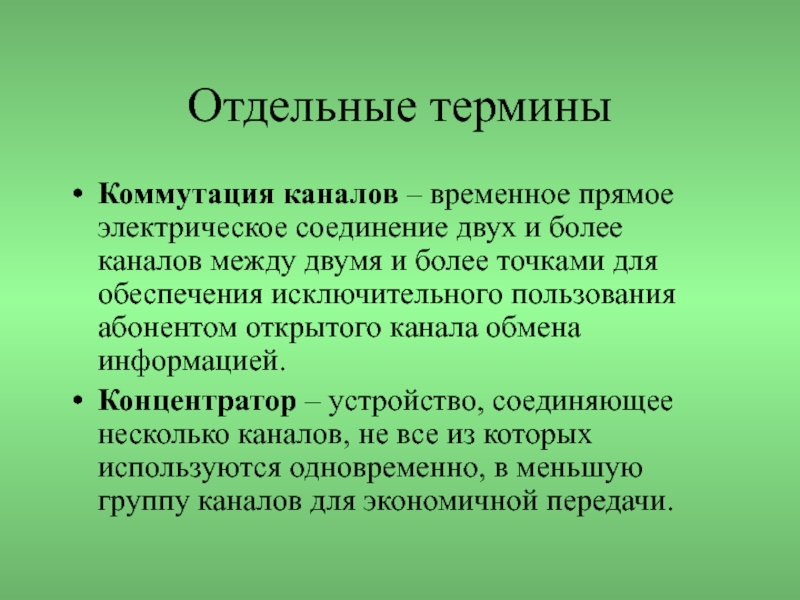

Слайд 17Отдельные термины
Коммутация каналов – временное прямое электрическое соединение двух и
более каналов между двумя и более точками для обеспечения исключительного
пользования абонентом открытого канала обмена информацией.Концентратор – устройство, соединяющее несколько каналов, не все из которых используются одновременно, в меньшую группу каналов для экономичной передачи.
Слайд 19Отдельные термины
Маршрутизатор – устройство, обеспечивающее распределение каналов связи, благодаря чему
телефонный звонок или данные достигают места назначения.
Мультиплексор – устройство, обеспечивающее
одновременную пересылку по одному физическому каналу более одного сигнала.

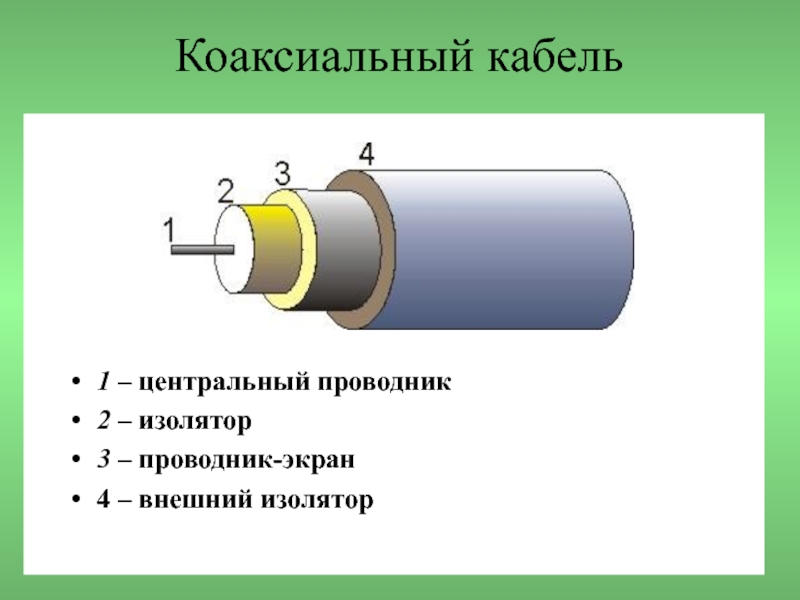

Слайд 21
Коаксиальный кабель
1 – центральный проводник
2 – изолятор
3 –
проводник-экран
4 – внешний изолятор
Слайд 24Иерархия скоростей
Канал Т1 позволяет в цифровом виде мультиплексировать, передавать и
коммутировать 24 абонента. Однако для мультиплексирования в системах с магистральными
АТС недостаточно производителен. Предложена идея образования каналов с иерархией скоростей 64 кбит/с1,5 Мбит -> 64 х 24 абон. Т1
Т2 – объед. 4 х Т1 получ. 6,312 Мбит/с
Т3 – 7 х Т2
Т1,Т2,Т3 – могут …………..

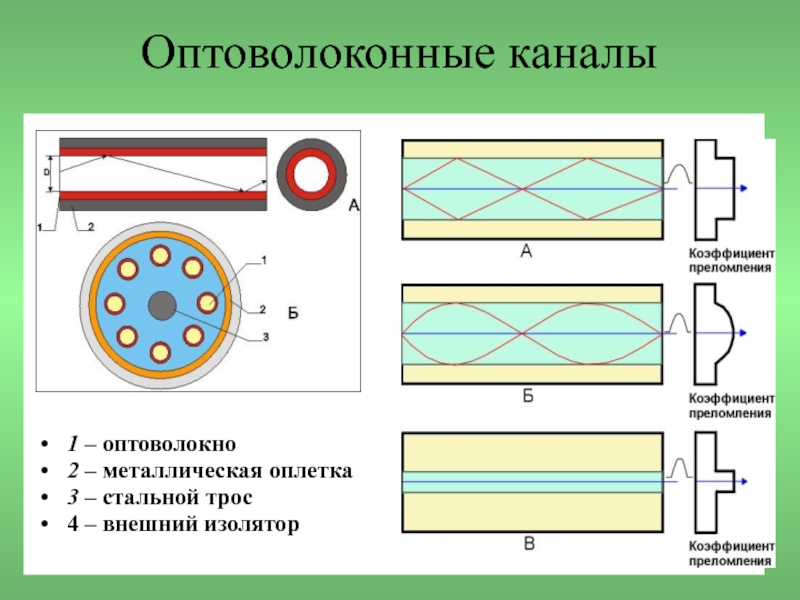

Слайд 26
Оптоволоконные каналы
1 – оптоволокно
2 – металлическая оплетка
3 – стальной
трос
4 – внешний изолятор

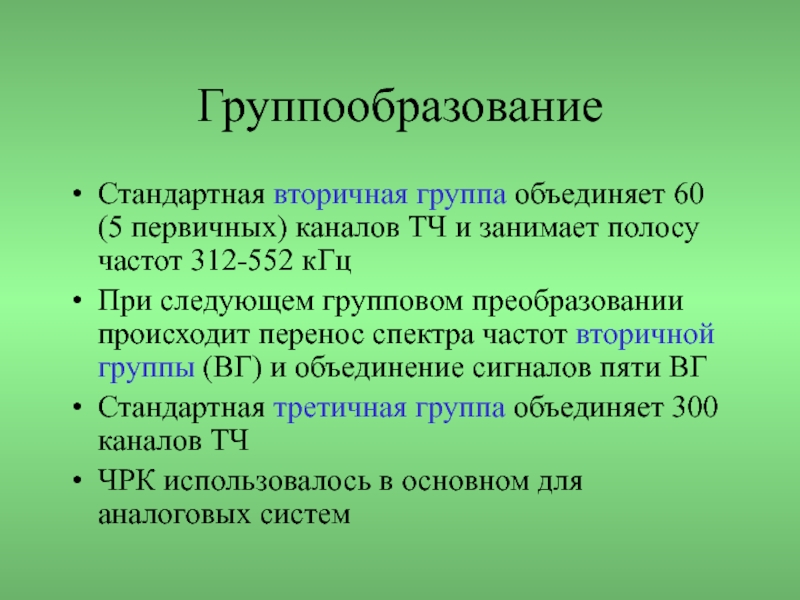

Слайд 37Группообразование
Стандартная вторичная группа объединяет 60 (5 первичных) каналов ТЧ
и занимает полосу частот 312-552 кГц
При следующем групповом преобразовании происходит
перенос спектра частот вторичной группы (ВГ) и объединение сигналов пяти ВГСтандартная третичная группа объединяет 300 каналов ТЧ
ЧРК использовалось в основном для аналоговых систем

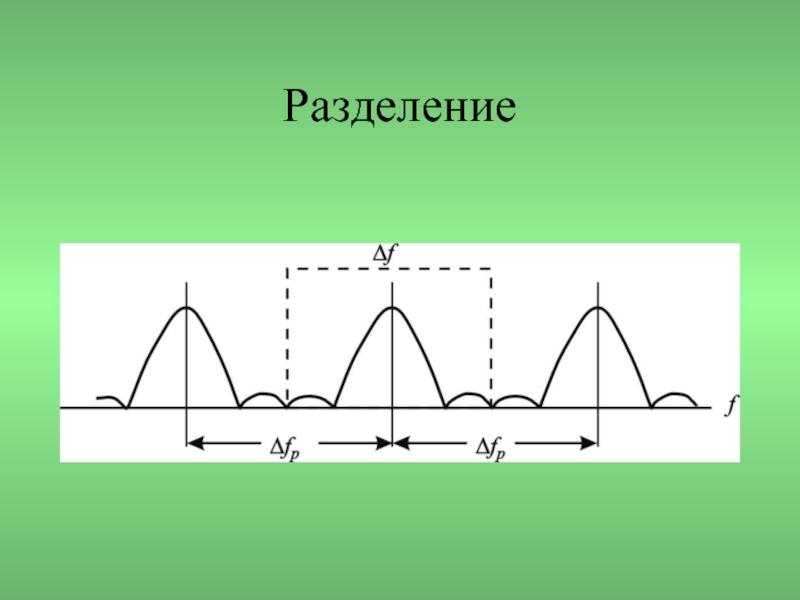

Слайд 39Частотное разделение для прямоугольных импульсов
Пусть сообщения в каждом канале передаются
прямоугольными импульсами с фазовой манипуляцией.
Каждому сообщению (каналу) выделяется своя
полоса частот.Полоса частот, занимаемая одним каналом, есть Δf = Δfр, где Δfр есть разнос частот между несущими частотами соседних частотных каналов.
Слайд 41Кодовое разделение каналов
При кодовом уплотнении каналов сигналы всех каналов присутствуют
в линии связи или эфире одновременно аналогично тому как это
имеет место при частотном уплотнении каналов.В отличие от частотного уплотнения каналов при кодовом уплотнении каналов сигнал каждого канала занимает всю полосу частот отводимую для многоканальной системы.
