Язык UML Диаграмма вариантов использования ( use case diagram)

для спецификации общих особенностей поведения системы без рассмотрения внутренней структуры

этой сущности.
Каждый вариант использования определяет последовательность действий, которые должны быть выполнены проектируемой системой при взаимодействии ее с соответствующим лицом.
Диаграмма вариантов использования может дополняться пояснительным текстом, который раскрывает смысл или семантику составляющих ее компонентов.

на событие, инициируемое некоторым внешним объектом (действующим лицом). Вариант использования

описывает типичное взаимодействие между пользователем и системой
.

Действующее лицо (actor) - это роль, которую пользователь

играет по отношению к системе. Действующие лица представляют собой роли, а не конкретных людей или наименования работ. Несмотря на то, что на диаграммах вариантов использования они изображаются в виде стилизованных человеческих фигурок

- это физические личности, или пользователи системы
Вторым типом действующих лиц

является другая система

Наиболее распространенный тип действующего лица, третий, - это время

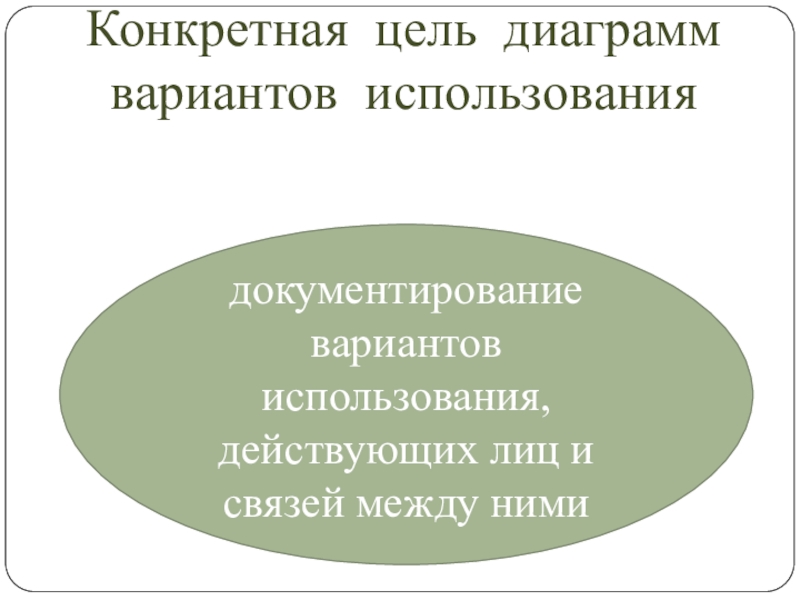

и связей между ними

лицами. По определению действующие лица находятся вне сферы действия системы

Не

соединяйте стрелкой два варианта использования. Диаграммы данного типа описывают только, какие варианты использования доступны системе, а не порядок их выполнения

Каждый вариант использования должен быть инициирован действующим лицом. Это означает, что всегда должна быть стрелка, начинающаяся на действующем лице и заканчивающаяся на варианте использования

мнение каждого из заинтересованных лиц проекта.
Учесть реакцию системы на внешние

события.

задать себе вопросы :

Присутствует ли каждое функциональное требование хотя бы

в одном варианте использования?
Учли ли вы, как с системой будет работать каждое заинтересованное лицо?
Какую информацию каждое заинтересованное лицо будет передавать системе?
Какую информацию каждое заинтересованное лицо будет получать от системы?
Учли ли вы проблемы, связанные с эксплуатацией? Кто-то должен будет запускать готовую систему и выключать ее.
Учли ли вы все внешние системы, с которыми будет взаимодействовать данная?
Какой информацией каждая внешняя система будет обмениваться с данной?

Детали варианта использования, т.е. как будут происходить действия в нем, описывают в документе, называемом «Потоком событий». Этот документ подробно описывает, что будут делать пользователи системы, а что сама система.

должен дать пользователям возможность увидеть всю систему целиком. Поэтому вариантов

использования должно быть достаточно для того, чтобы полностью описать действия системы. Модель типичной системы состоит из 20 – 50 вариантов использования.
. Названия вариантов использования должны быть деловыми, а не техническими терминами, имеющими значение для заказчика.
Варианты использования обычно называют глаголами или глагольными фразами, описывая при этом, что пользователь видит как конечный результат процесса. Нужно заострить внимание на результате, который потребитель ожидает от системы, а не на действиях, которые надо предпринять для достижения этого результата.
