Задание 3.2 Пересечение поверхности вращения и призмы Тени: способ лучевых
Содержание
- 1. Задание 3.2 Пересечение поверхности вращения и призмы Тени: способ лучевых
- 2. Дано: поверхность вращения и плоская фигура.Содержание задания
- 3. 1. Проводят лучевую секущую плоскость, преимущественно проецирующую.2.
- 4. Методические рекомендации к выполнению задания 3.2:
- 5. Проводим лучевую плоскость (горизонтально-проецирующую) через точку В и строим лучевое сечение.

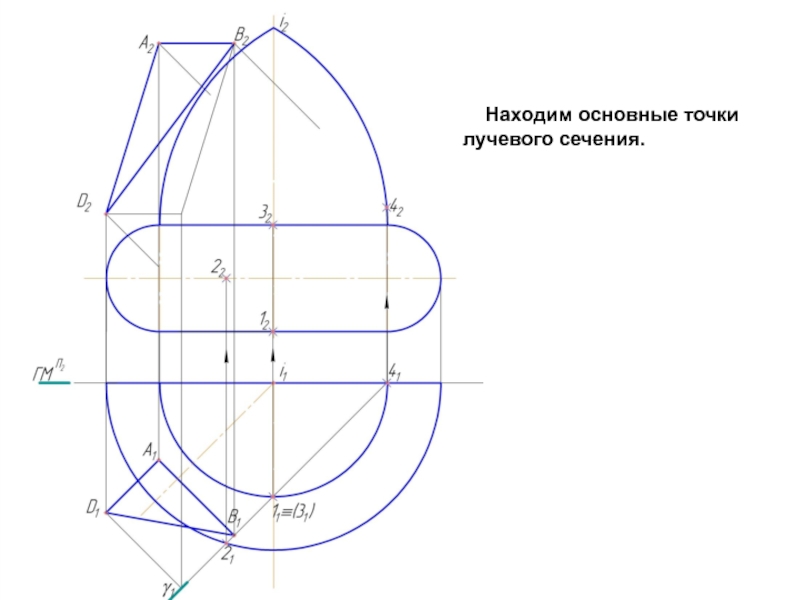

- 6. Находим основные точки лучевого сечения.
- 7. Находим высшую точку лучевого сечения. Проводим
- 8. Находим дополнительные точки лучевого сечения.Проводим недостающие параллели поверхности вращения.

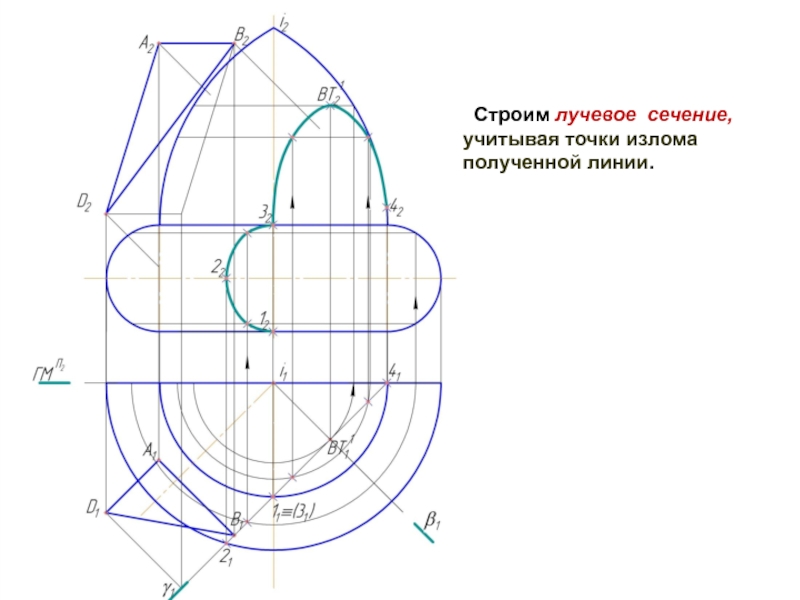

- 9. Строим лучевое сечение, учитывая точки излома полученной линии.
- 10. Строим второе лучевое сечение, аналогично предыдущему.

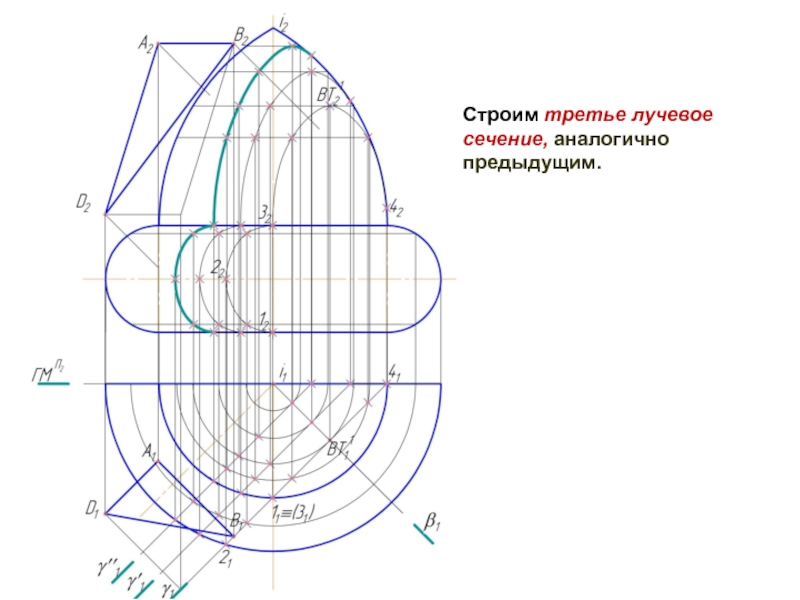

- 11. Строим третье лучевое сечение, аналогично предыдущим.
- 12. Строим четвертое лучевое сечение, аналогично предыдущим.

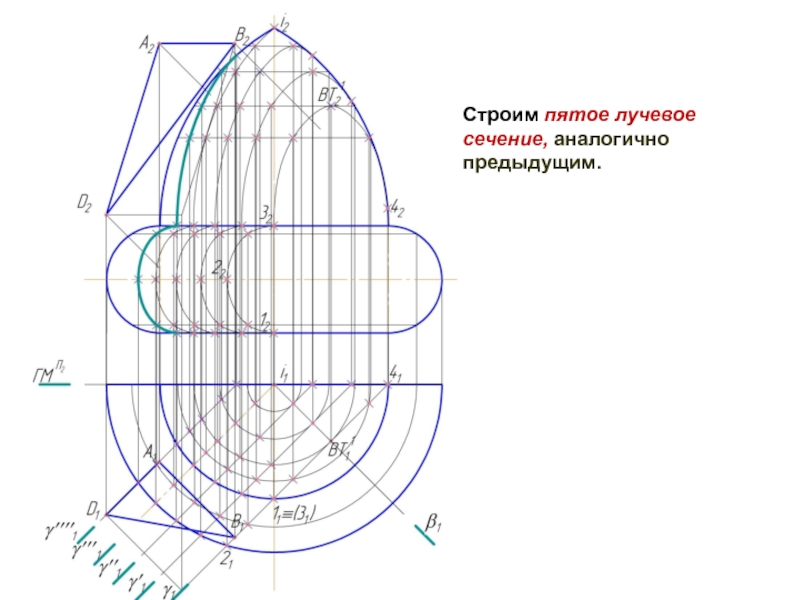

- 13. Строим пятое лучевое сечение, аналогично предыдущим.
- 14. На фронтальной плоскости проекций находим тени от
- 15. На горизонтальной плоскости проекций находим тени от точек A, B, D.

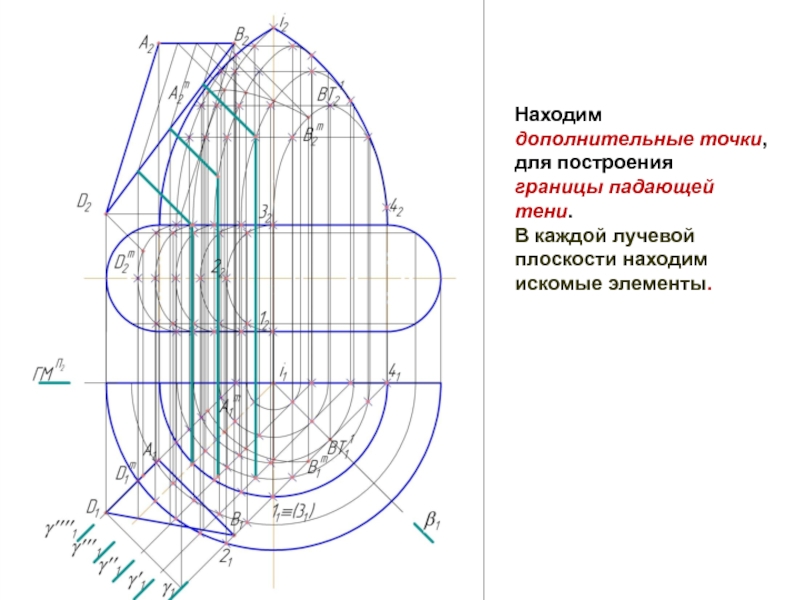

- 16. Находим дополнительные точки, для построения границы падающей тени.В каждой лучевой плоскости находим искомые элементы.
- 17. Находим дополнительные точки, для построения границы падающей тени.В каждой лучевой плоскости находим искомые элементы.

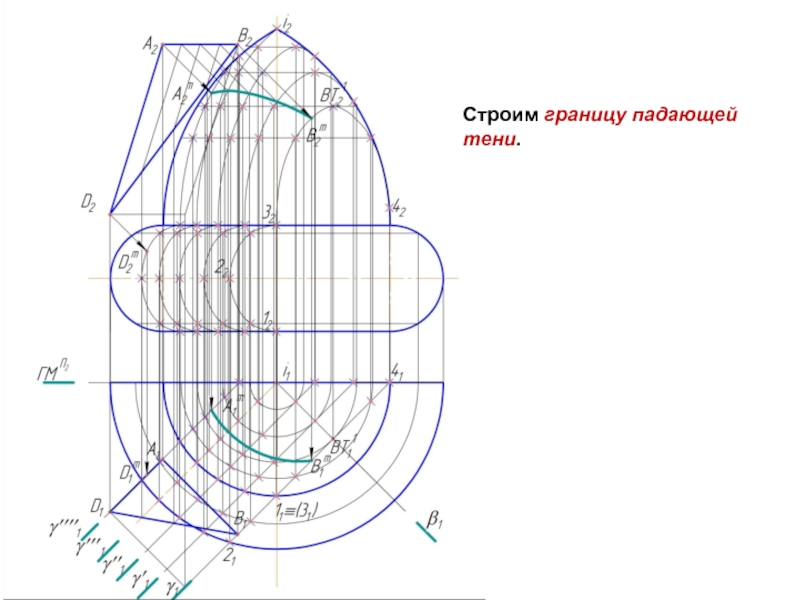

- 18. Строим границу падающей тени.
- 19. Находим дополнительные точки, для построения границы падающей тени.В каждой лучевой плоскости находим искомые элементы.
- 20. Находим дополнительную точку излома, для построения границы

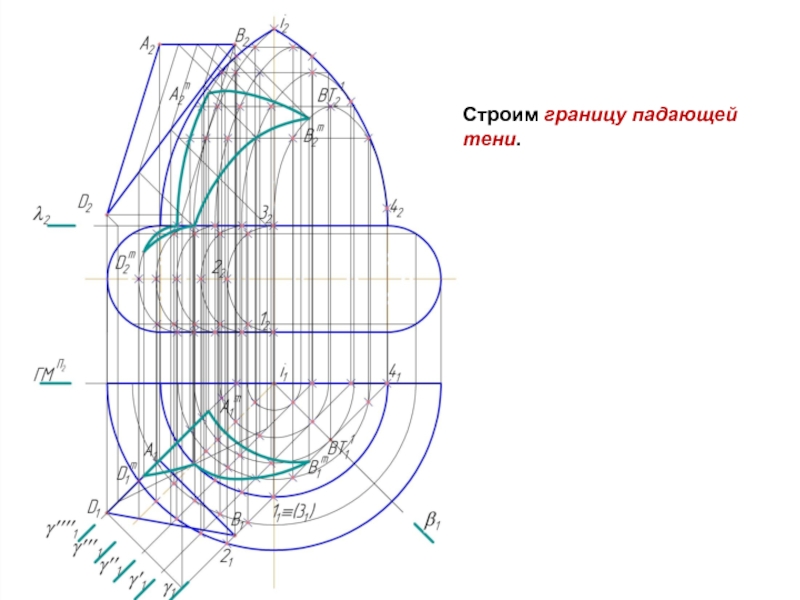

- 21. Строим границу падающей тени.

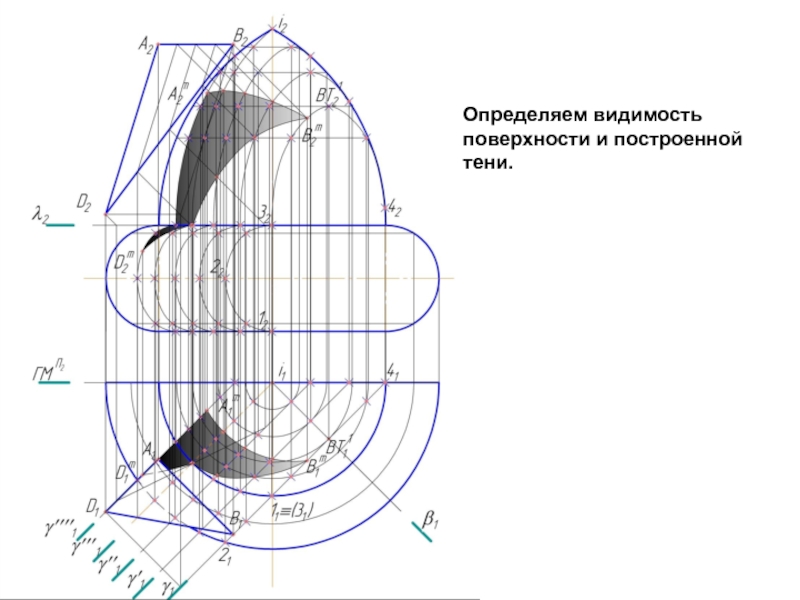

- 22. Определяем видимость поверхности и построенной тени.
- 23. Оформляем работу согласно ГОСТ.
- 24. Скачать презентанцию
Дано: поверхность вращения и плоская фигура.Содержание задания 3.2:Вычертить по размерам в М 1:1 фронтальную и горизонтальную проекции поверхности вращения согласно варианту.Задать проекции плоской фигуры , привязав ее к поверхности по размерам.Построить
Слайды и текст этой презентации
Слайд 2Дано: поверхность вращения и плоская фигура.

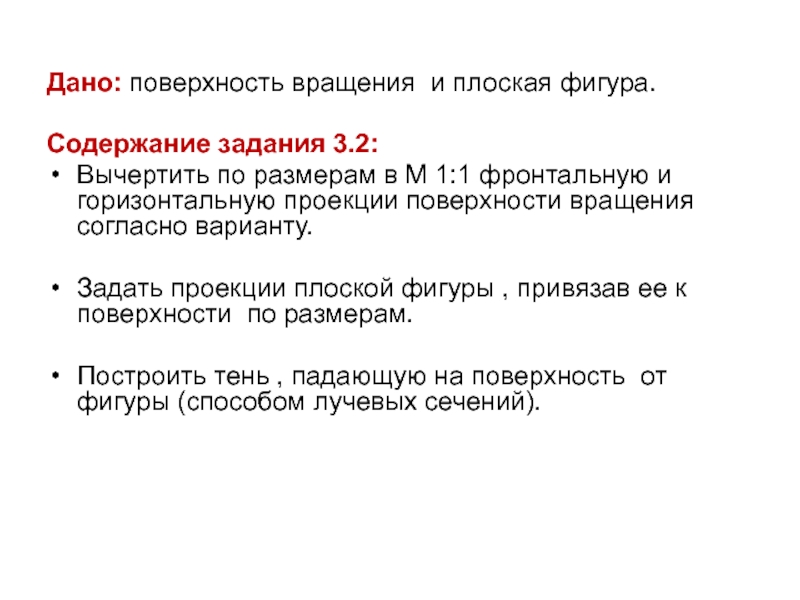

Содержание задания 3.2:
Вычертить по размерам
Задать проекции плоской фигуры , привязав ее к поверхности по размерам.
Построить тень , падающую на поверхность от фигуры (способом лучевых сечений).
Слайд 3

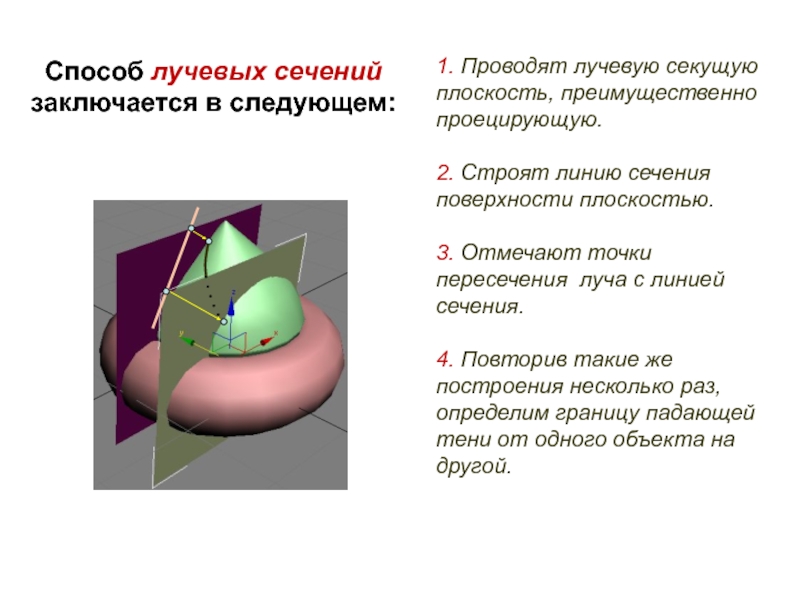

1. Проводят лучевую секущую плоскость, преимущественно проецирующую.
2. Строят линию сечения
поверхности плоскостью.
3. Отмечают точки пересечения луча с линией сечения.
4. Повторив
такие же построения несколько раз, определим границу падающей тени от одного объекта на другой.Способ лучевых сечений заключается в следующем:

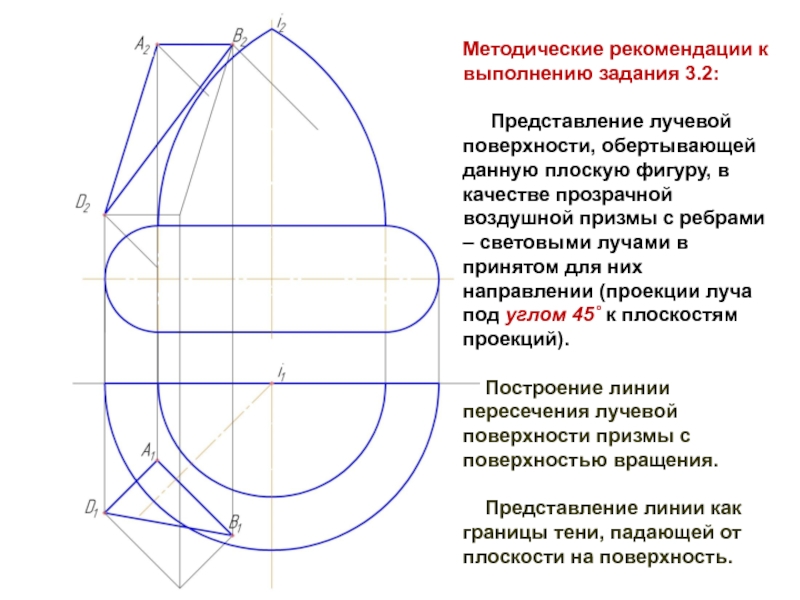

Слайд 4Методические рекомендации к выполнению задания 3.2:
Представление лучевой
поверхности, обертывающей данную плоскую фигуру, в качестве прозрачной воздушной призмы
с ребрами – световыми лучами в принятом для них направлении (проекции луча под углом 45˚ к плоскостям проекций).Построение линии пересечения лучевой поверхности призмы с поверхностью вращения.
Представление линии как границы тени, падающей от плоскости на поверхность.
Слайд 5 Проводим лучевую плоскость (горизонтально-проецирующую) через точку В
и строим лучевое сечение.
Слайд 7 Находим высшую точку лучевого сечения.
Проводим перпендикулярно к лучевой
плоскости , плоскость и находим искомую точку.
Слайд 8Находим дополнительные точки лучевого сечения.
Проводим недостающие параллели поверхности вращения.
Слайд 14На фронтальной плоскости проекций находим тени от точек A, B,
D.
Пересечение светового луча с соответствующим лучевым сечением.
Слайд 16Находим дополнительные точки, для построения границы падающей тени.
В каждой лучевой
плоскости находим искомые элементы.
Слайд 17Находим дополнительные точки, для построения границы падающей тени.
В каждой лучевой
плоскости находим искомые элементы.
Слайд 19Находим дополнительные точки, для построения
границы падающей тени.
В каждой лучевой
плоскости находим искомые элементы.

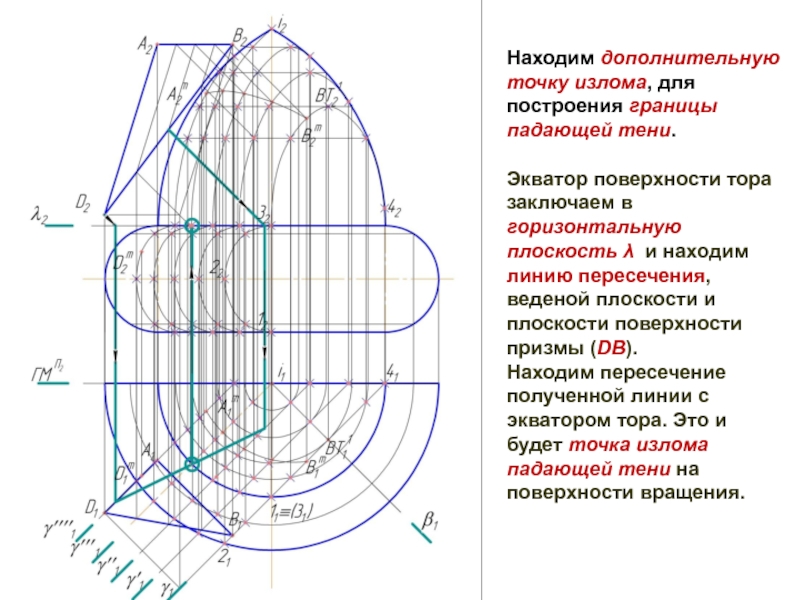

Слайд 20Находим дополнительную точку излома, для построения границы падающей тени.
Экватор поверхности
тора заключаем в горизонтальную плоскость и находим линию пересечения,
веденой плоскости и плоскости поверхности призмы (DB).Находим пересечение полученной линии с экватором тора. Это и будет точка излома падающей тени на поверхности вращения.
