Железнодорожный путь Практические занятия для студентов 3 курса 2 семестра

специальности «Строительство железных дорог, мостов и транспортных тоннелей»

прочном основании. Уплотнение грунтов насыпей.

полотна железных дорог колеи 1520 мм (разработан с целью обеспечения

выполнения требований СП 32-01-95 – Раздел 4. Земляное полотно)
СП 119.13330.2012 (2017) Железные дороги колеи 1520 мм.
Актуализированная редакция СНиП 32-01−95.
СП 238.1326000.2015 Железнодорожный путь.

виде насыпей, выемок, водоотводов, обеспечивающих отвод поверхностных и грунтовых вод

от земляного полотна, сооружений инженерной защиты земляного полотна от природных геофизических процессов (с учетом требований СП 116.13330) и специальных мероприятий по повышению устойчивости основания земляного полотна.

границу раздела балластного слоя нормируемой толщины и грунтов земляного полотна,

а также обочины.

защитного слоя – основная площадка выполняется горизонтальной.
Б) при отсутствии защитного

слоя:
однопутный участок

4,1 м

В) На длительно эксплуатируемых линиях за основную площадку принимается условная граница, проходящая по подошве балластной призмы типовых размеров.

двухпутный участок

устройства возвышения наружного рельса за счет развития в высоту балластной

призмы, что приводит к увеличению ширины её подошвы.
Также на подходах к большим мостам основная площадка уширяется на 0,5 м в каждую сторону на протяжении 10 м от задней грани устоев, с постепенным сведением на последующих 25 м к нормальной величине.

стекающих с их откосов, осуществляется водоотводными канавами или резервами к

водопропускным сооружениям или логам.
Чтобы канавы не заиливались, их продольный уклон должен быть не менее 3‰.
На болотах и в поймах рек допускается уменьшать уклон до 2‰, а в исключительных случаях и до 1‰. При явно выраженном уклоне местности, когда поступление воды возможно только с верховой стороны водоотводные канавы проектируют только с нагорной стороны.
Откосы канавы проектируют не круче 1:1,5.

целью уменьшения затрат на возку грунта ведется отсыпка насыпи. Устраивается

когда грунт основания пригоден для отсыпки насыпи.

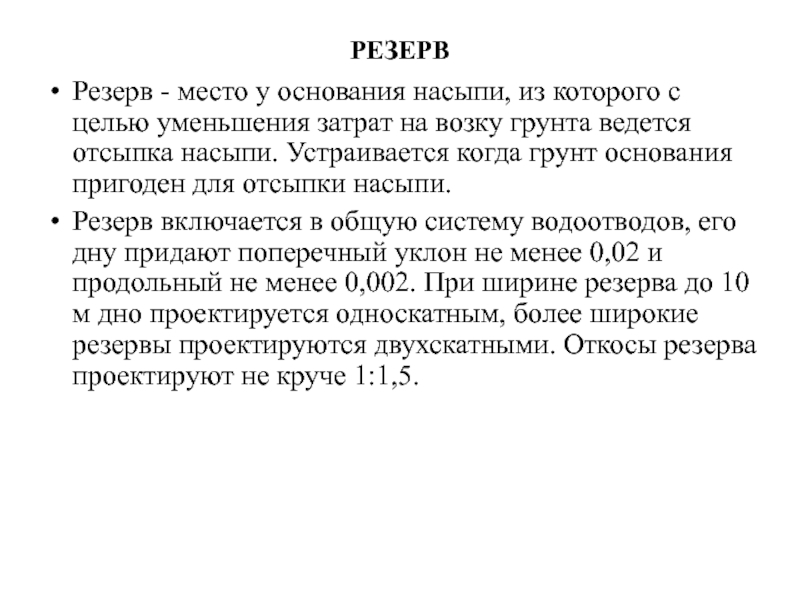

Резерв включается в общую систему водоотводов, его дну придают поперечный уклон не менее 0,02 и продольный не менее 0,002. При ширине резерва до 10 м дно проектируется односкатным, более широкие резервы проектируются двухскатными. Откосы резерва проектируют не круче 1:1,5.

или резерву воды и прохода строительной техники между подошвой откоса

и бровкой канавы (резерва) оставляются бермы шириной не менее 3 м, а для линий I и II категорий со стороны будущего второго пути не менее 8 м.

БЕРМА

Это горизонтальная или слабонаклонная площадка, идущая вдоль пути у низа откоса земляного полотна или на самом откосе.

сферы применения местных грунтов производится уплотнение грунтов до нормируемой плотности

в насыпях, а также слоя толщиной 0,5 м под основной площадкой в выемках и в основании насыпей высотой менее 0,5 м.


Плотность сложения грунтов насыпи принимается из условия работы его под действием временных поездных нагрузок практически в упругой стадии, т.е. в ходе эксплуатации грунт насыпи не должен иметь остаточных деформаций в виде осадок.

регламентируется нормами (СП.238.132600.2015), которые устанавливают значения требуемой плотности сухого грунта

ρd-н в долях от максимальной плотности сухого грунта ρd-max, определяемой по кривой стандартного уплотнения грунтов в соответствии с ГОСТ 22733.

ρd-н = К ρd-max

где К – минимальное значение коэффициента уплотнения, определяемое в зависимости от категории линии и расположения слоя грунта в земляном полотне.

глинистых грунтов принимают по приведенной таблице (таблица 5.4 СП 119.13330.2017)

плотности, которая принимается постоянной по всей ширине слоя.
Толщина слоя уплотняемого

грунта h зависит от его влажности и типа уплотняющего средства.

сданные в эксплуатацию насыпи могут иметь осадки в размере 0.5

до 3.0 процента от их высоты

обычных условий

профиля насыпи (используя групповые (типовые) технические решения):

а) из грунтов

(раздробленные скальные слабовыветривающиеся и выветривающиеся, крупнообломочные с песчаными заполнителями, пески гравелистые, крупные и средней крупности, металлургические шлаки)

б) из грунтов (пески мелкие и пылеватые, глинистые грунты (в том числе лессовидные) твердой и полутвердой консистенции, крупнообломочные с глинистым заполнителем такой же консистенции, раздробленные скальные легковыветривающиеся)

в) из глинистых грунтов с устройством защитного слоя

выветривающиеся, крупнообломочные с песчаными заполнителями, пески гравелистые, крупные и средней

крупности, металлургические шлаки)

лессовидные) твердой и полутвердой консистенции, песков мелких и пылеватые, крупнообломочных

грунтов с глинистым заполнителем такой же консистенции, грунтов раздробленных скальных легковыветривающихся

слоя

обычных условий

насыпей и глубины выемок определяются технико-экономическими расчетами с учетом выполнения

требований охраны окружающей среды. При этом в качестве сравниваемых решений принимаются: для насыпей — виадук (эстакада), а для выемок — тоннель.

Выемки глубиной до 12 м в крупнообломочных грунтах, в том числе с песчаным заполнителем, и песчаных дренирующих (кроме мелких и пылеватых) необходимо сооружать с кюветами без закюветных полок за ними.

б) В выемках глубиной более 2 м в глинистых грунтах, крупнообломочных грунтах с глинистым заполнителем, в мелких и пылеватых песках и в легковыветривающихся скальных грунтах предусматриваются закюветные полки шириной 3 м

С верховой стороны выемок следует устанавливать устройство нагорной канавы на удалении от 5 до 10 м
. Устройство в пределах выемок кавальеров и банкетов с верховой стороны не допускается.

Значения крутизны откосов применительно к групповым конструкциям земляного полотна для обычных наиболее часто встречающихся условий, в том числе скальных, приведены для выемок в таблице .

(типовые) технические решения):

а) в грунтах крупнообломочных, крупнообломочных с песчаным

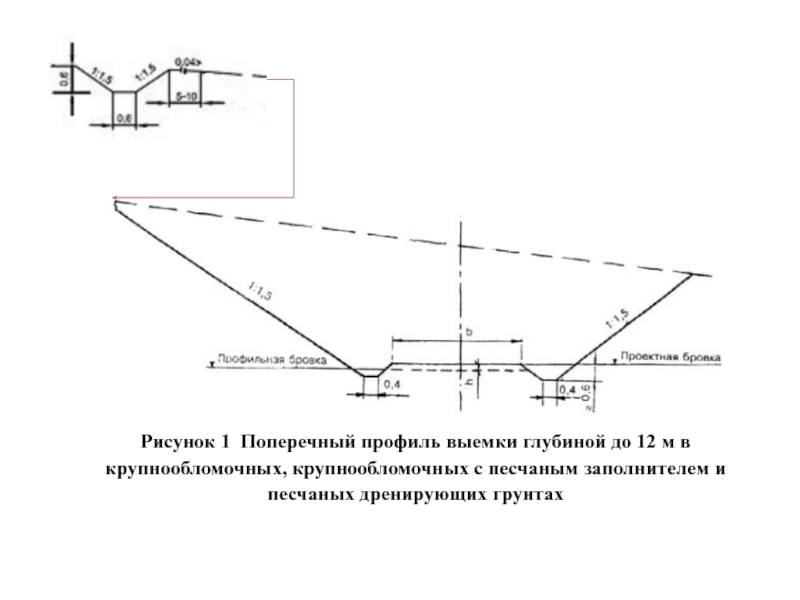

заполнителем и песчаных дренирующих грунтах (рисунок 1)

б) в мелких и пылеватых песках, в глинистых грунтах с WL ≤ 0,23 и в легковыветривающихся скальных (рисунок 2)

в) в глинистых грунтах, характеризуемых WL > 0,23 с устройством защитного слоя (рисунок 3)

крупнообломочных, крупнообломочных с песчаным заполнителем и песчаных дренирующих грунтах


мелких и пылеватых песках,
в глинистых грунтах с WL ≤ 0,23 и

в легковыветривающихся скальных



12 м
 в глинистых грунтах, характеризуемых WL > 0,23 с устройством

защитного слоя
