Зубчатые передачи. Зубчатые колеса
Содержание
- 1. Зубчатые передачи. Зубчатые колеса
- 2. Урок по черчению на тему: «Зубчатые передачи»Тип
- 3. Развивать внимание и активизировать познавательную активность учащихся
- 4. ЗАДАЧИ УРОКАИзучение устройства и принципа работы
- 5. 1. Организационный момент. 2. Подготовка учащихся к работе
- 6. Зубчатая передача – это механизм, в состав
- 7. Виды зубчатых передачЕсли оси валов параллельны, то применяют цилиндрические зубчатые передачи
- 8. ВИДЫ
- 9. ВИДЫ ЗУБЧАТЫХ ПЕРЕДАЧ
- 10. Виды зубчатых передачРеечная передача преобразовывает вращательное движение в поступательное

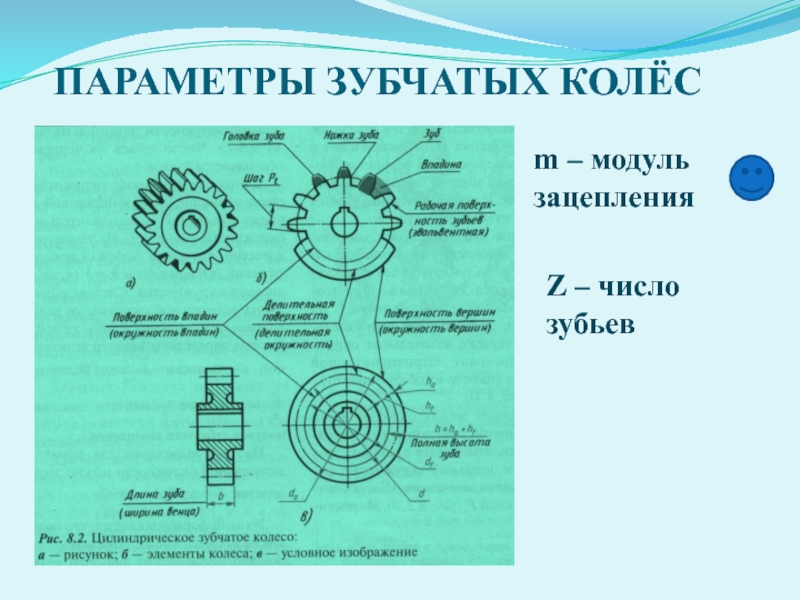

- 11. ПАРАМЕТРЫ ЗУБЧАТЫХ КОЛЁСm – модуль зацепления Z – число зубьев
- 12. Модуль – число, показывающее сколько мм диаметра

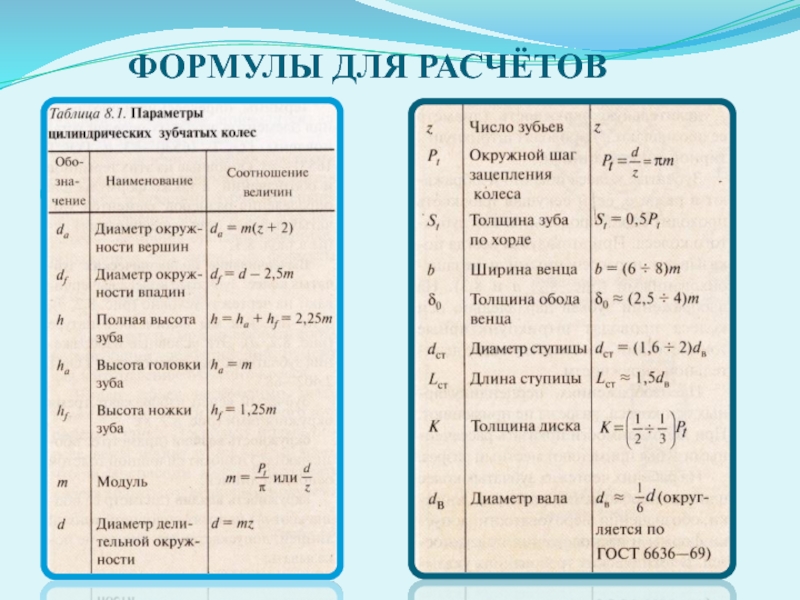

- 13. ФОРМУЛЫ ДЛЯ РАСЧЁТОВ

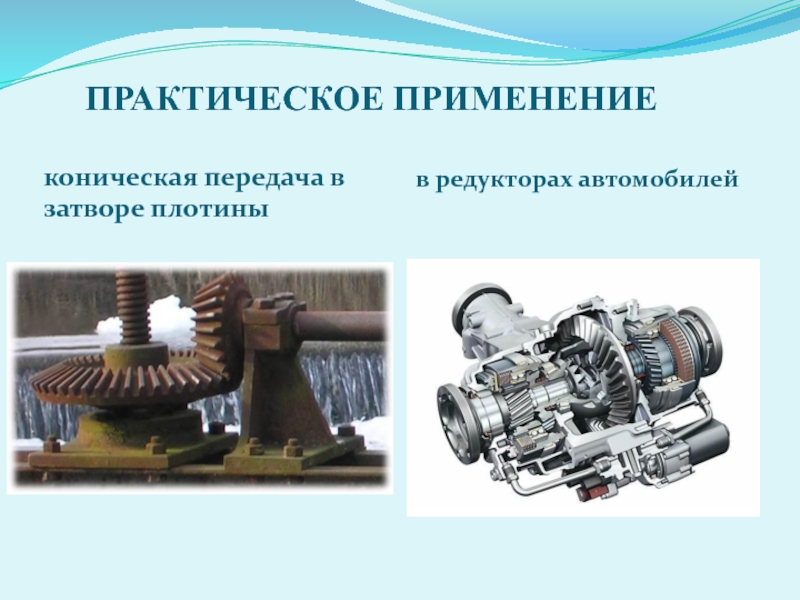

- 14. ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕконическая передача в затворе плотиныв редукторах автомобилей

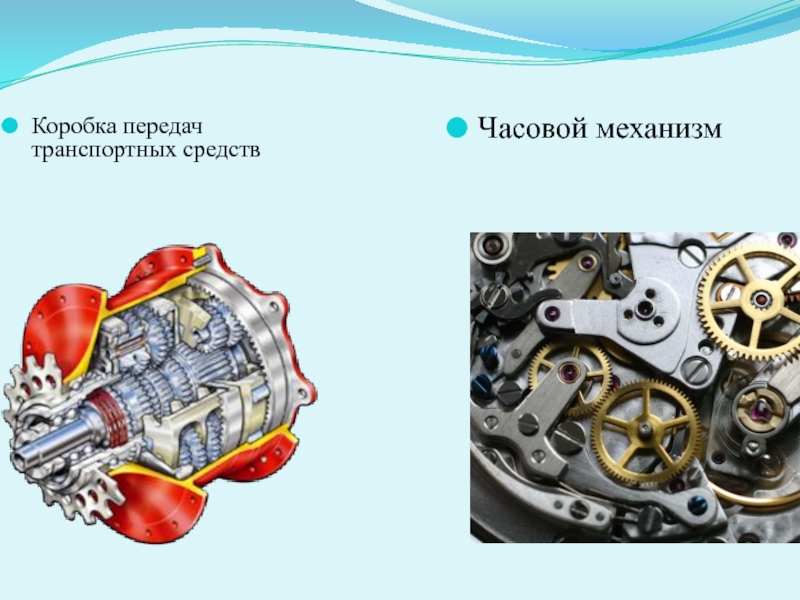

- 15. Коробка передач транспортных средствЧасовой механизм

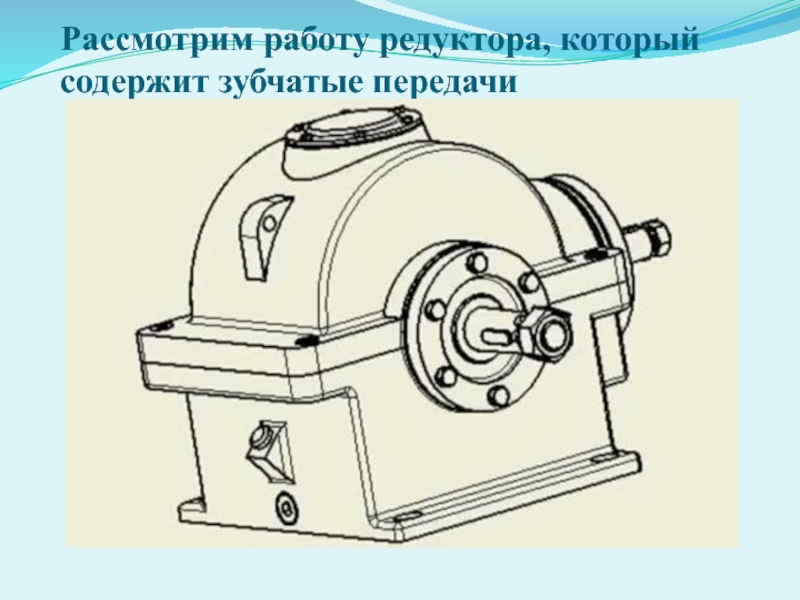

- 16. Рассмотрим работу редуктора, который содержит зубчатые передачи
- 17. Рассчитайте основные параметры зубчатого колеса по приведённым
- 18. ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯЕсли оси валов параллельны, то применяютконические передачичервячные передачи цилиндрические
- 19. Слайд 19
- 20. Слайд 20
- 21. К какому виду передач относится данное изображение?Коническая передачаВинтовая передачаЧервячная передача
- 22. Слайд 22
- 23. Слайд 23
- 24. Домашнее

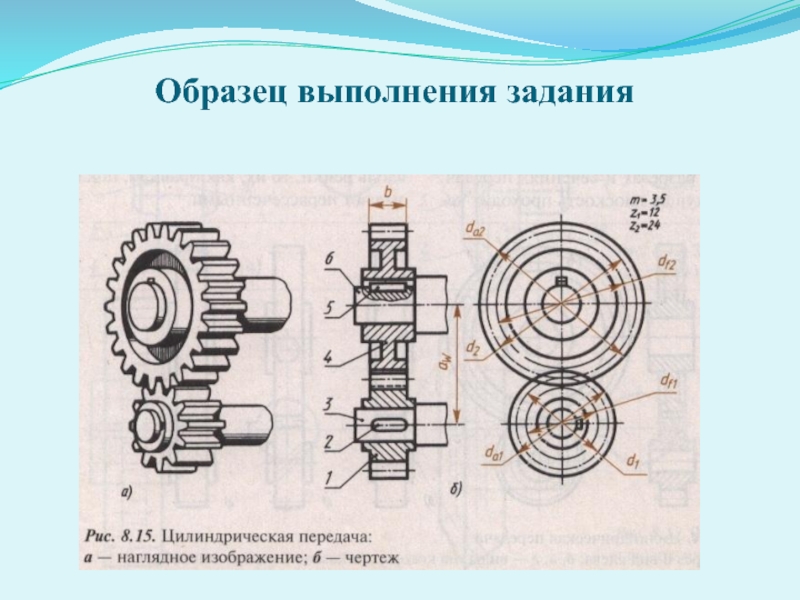

- 25. Образец выполнения задания
- 26. Скачать презентанцию
Урок по черчению на тему: «Зубчатые передачи»Тип урока: Урок изучения новых знаний (ключевых компетенций) с первичной проверкой их пониманияЦели урока:Задачи урока:Структура урока:
Слайды и текст этой презентации
Слайд 2Урок по черчению на тему: «Зубчатые передачи»
Тип урока: Урок изучения
новых знаний (ключевых компетенций) с первичной проверкой их понимания
урока:Структура урока:
Слайд 3Развивать внимание и активизировать познавательную активность учащихся
Формирование практических навыков
в расчётах основных параметров зубчатых колёс
Привлечение внимания и интереса
к изучению таких предметов как черчение, начертательная геометрияЦЕЛЬ УРОКА
Слайд 4
ЗАДАЧИ УРОКА
Изучение устройства и принципа работы зубчатой передачи
Расчёт зубчатой
передачи
Выполнение сборочного чертежа зубчатой передачи
Приобретение первого самостоятельного опыта в разработке
моделей деталей и сборочных единиц.
Слайд 51. Организационный момент. 2. Подготовка учащихся к работе на основном этапе урока.
3. Изучение нового материала. 4. Закрепление новых знаний, умений навыков 5. Подведение итогов урока:
рефлексия деятельности 6. Инструктаж о домашнем заданииСТРУКТУРА УРОКА

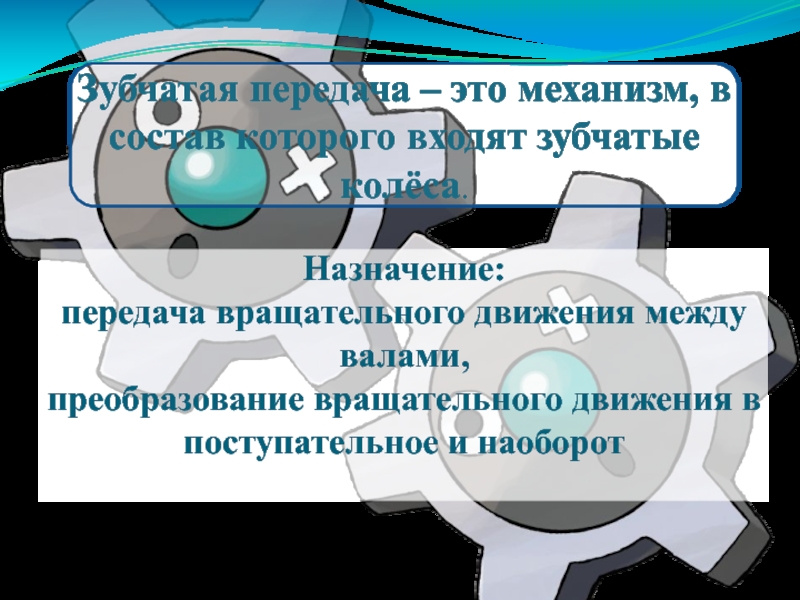

Слайд 6Зубчатая передача – это механизм, в состав которого входят зубчатые
колёса. Назначение: передача вращательного движения между валами, преобразование вращательного движения в поступательное и
наоборот

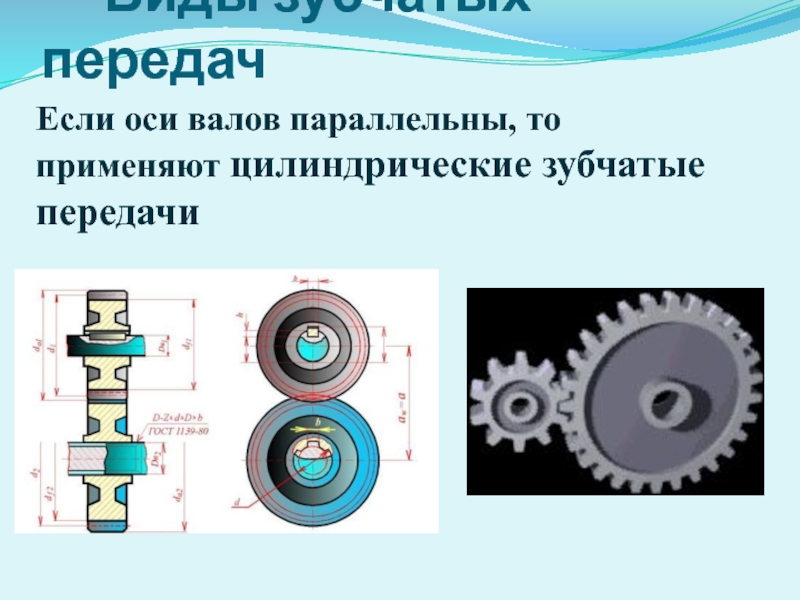

Слайд 7 Виды зубчатых передач
Если оси валов параллельны, то
применяют цилиндрические зубчатые передачи

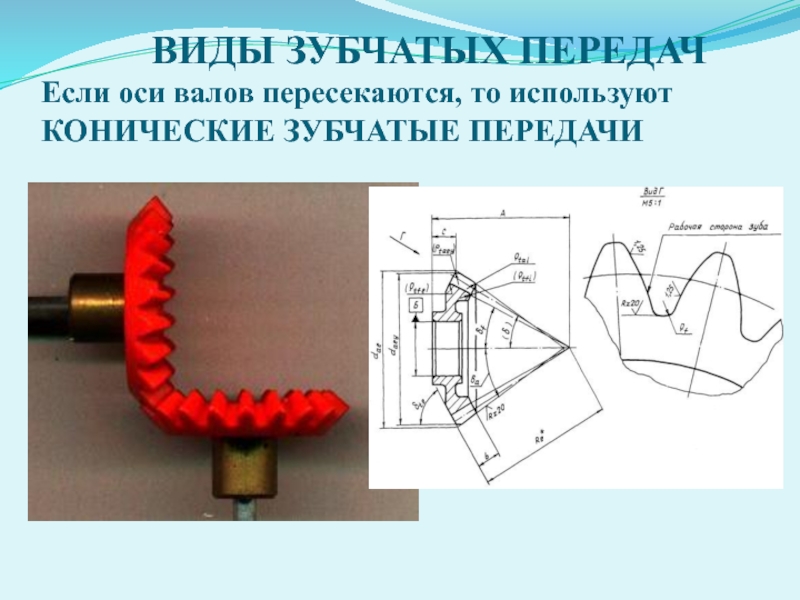

Слайд 8 ВИДЫ ЗУБЧАТЫХ ПЕРЕДАЧ Если оси
валов пересекаются, то используют
КОНИЧЕСКИЕ ЗУБЧАТЫЕ ПЕРЕДАЧИ

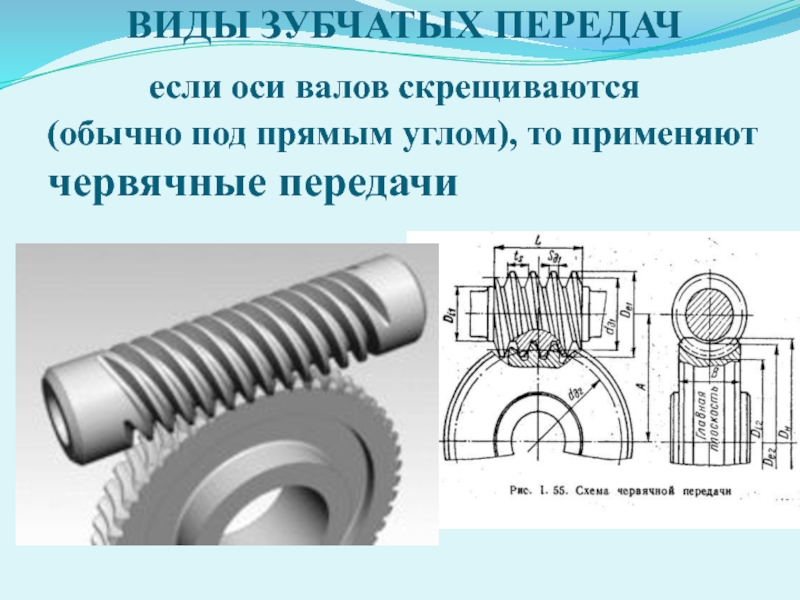

Слайд 9 ВИДЫ ЗУБЧАТЫХ ПЕРЕДАЧ
если оси валов скрещиваются (обычно под прямым углом), то
применяют червячные передачи

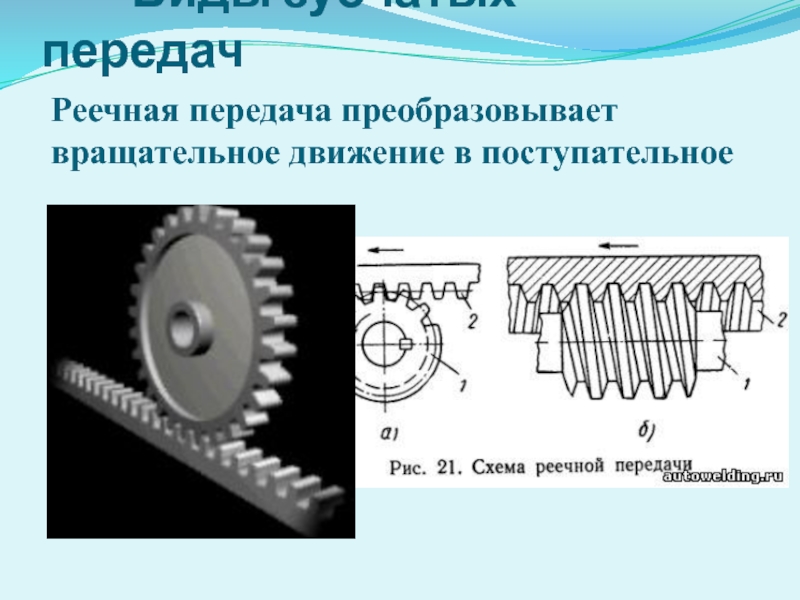

Слайд 10 Виды зубчатых передач
Реечная передача преобразовывает вращательное
движение в поступательное

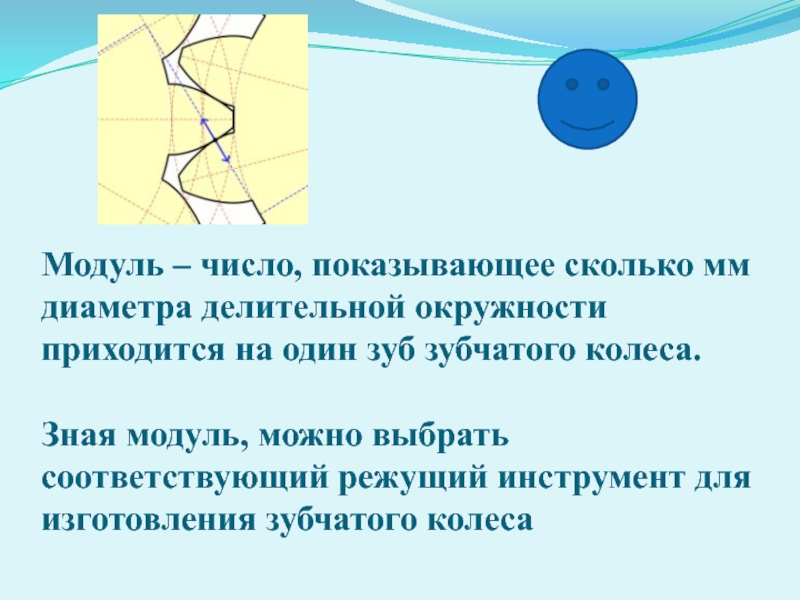

Слайд 12Модуль – число, показывающее сколько мм диаметра делительной окружности приходится
на один зуб зубчатого колеса. Зная модуль, можно выбрать соответствующий режущий
инструмент для изготовления зубчатого колеса

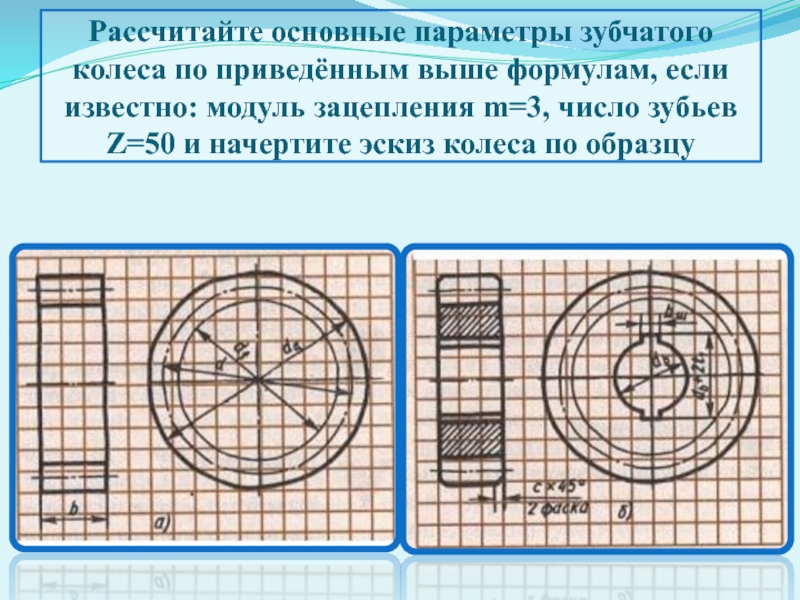

Слайд 17Рассчитайте основные параметры зубчатого колеса по приведённым выше формулам, если
известно: модуль зацепления m=3, число зубьев Z=50 и начертите эскиз
колеса по образцу

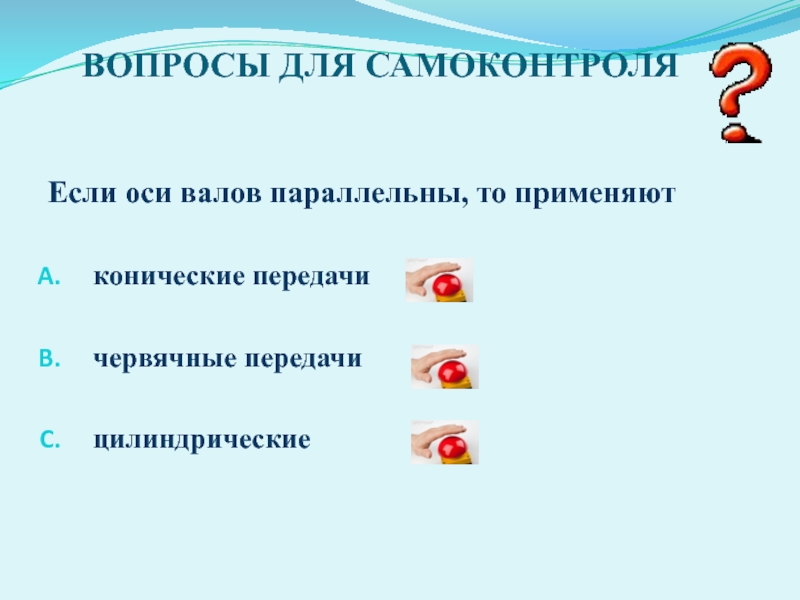

Слайд 18 ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ
Если оси валов параллельны, то
применяют
конические передачи
червячные передачи
цилиндрические

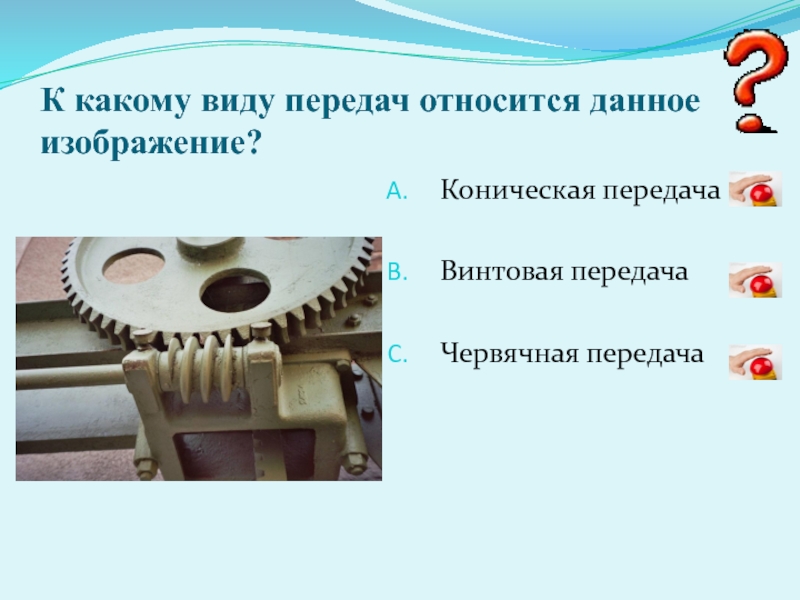

Слайд 21К какому виду передач относится данное изображение?
Коническая передача
Винтовая передача
Червячная передача

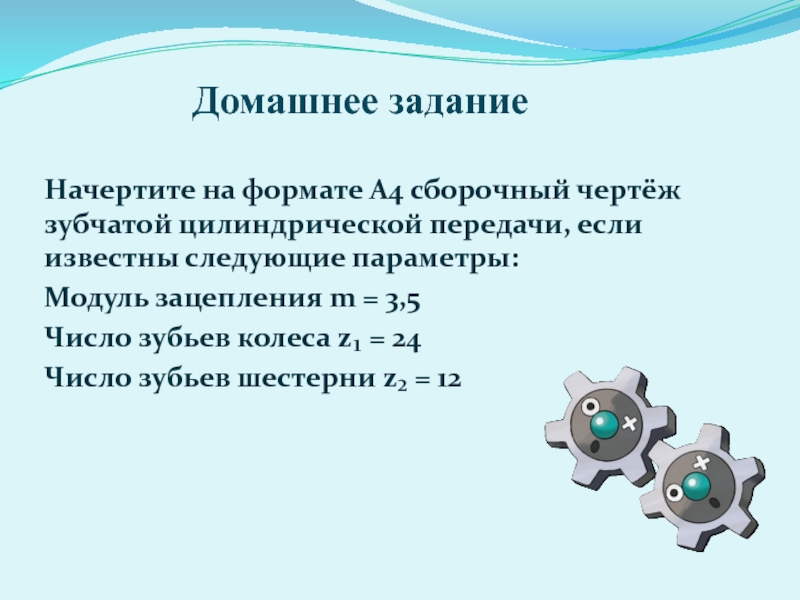

Слайд 24 Домашнее задание
Начертите на формате
А4 сборочный чертёж зубчатой цилиндрической передачи, если известны следующие параметры:
Модуль
зацепления m = 3,5Число зубьев колеса z₁ = 24
Число зубьев шестерни z₂ = 12
