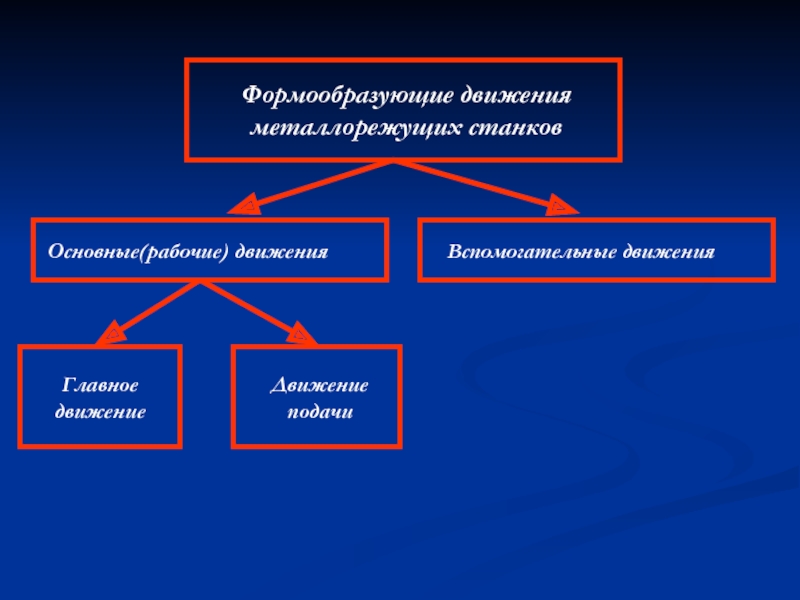

Слайд 11.2. Классификация движений в металлорежущих станках

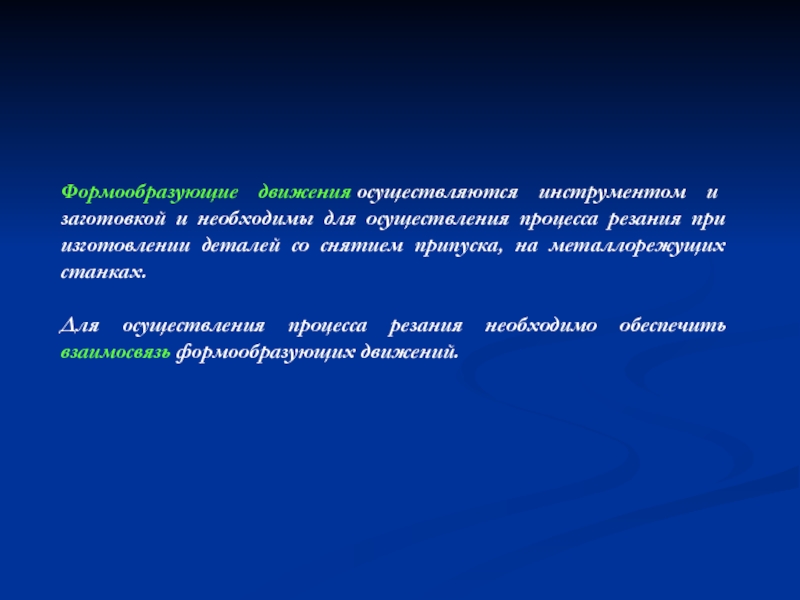

Слайд 2Формообразующие движения осуществляются инструментом и заготовкой и необходимы для осуществления процесса
резания при изготовлении деталей со снятием припуска, на металлорежущих станках.
Для
осуществления процесса резания необходимо обеспечить взаимосвязь формообразующих движений.
Слайд 4Основные (рабочие) движения, предназначены для осуществления процесса резания:
1.1. Главное движение
— осуществляется с максимальной скоростью.
Может передаваться как заготовке (например в
токарных станках) так и инструменту (напр. в сверлильных, фрезерных станках).
Характер движения: вращательный или поступательный.
Характеризуется скоростью — v (м/с).
Скорость резания v рассчитывают по эмпирическим формулам, установленным для каждого вида обработки.
Слайд 51.2. Движение подачи — осуществляется с меньшей скоростью и так
же может передаваться и заготовке и инструменту.
Характер движения: вращательный, круговой,
поступательный, прерывистый.
Виды подач:
— подача на ход, на двойной ход Sх (мм/ход), Sдв.х. (мм/дв.ход);
— подача на зуб Sz (мм/зуб);
— подача на оборот So (мм/оборот);
— частотная (минутная) подача Sm (об/мин).

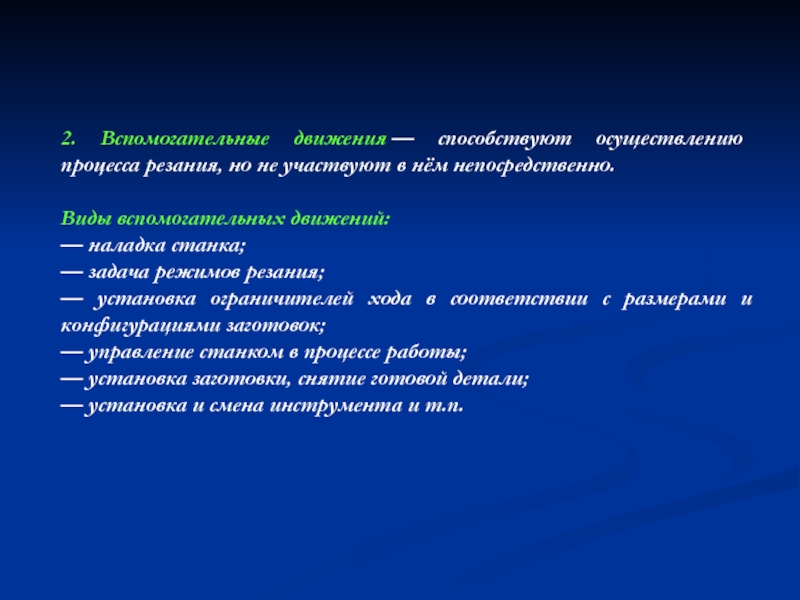

Слайд 62. Вспомогательные движения — способствуют осуществлению процесса резания, но не участвуют
в нём непосредственно.
Виды вспомогательных движений:
— наладка станка;
— задача режимов резания;
—
установка ограничителей хода в соответствии с размерами и конфигурациями заготовок;
— управление станком в процессе работы;
— установка заготовки, снятие готовой детали;
— установка и смена инструмента и т.п.
Слайд 7Для осуществления оптимальных режимов резания станки с программным управлением оснащают
механизмами регулирования частоты вращения валов и шпинделей, величины подачи столов
и суппортов в определенных диапазонах.
Способы регулирования частоты вращения:
Бесступенчатое (плавное) – возможность обрабатывать детали любого диаметра в заданных пределах с оптимальной скоростью резания, которая достигается применением соответствующего привода (механического, электрического или гидравлического).
Однако пока не разработаны экономически выгодные способы бесступенчатого регулирования для всех областей станкостроения, поэтому современные станки имеют в большинстве случаев приводы со ступенчатым рядом чисел оборотов;
Слайд 82. Ступенчатое - ряд определенных значений регулируемого параметра в заданном
диапазоне.
Механизмы, осуществляющие ступенчатое регулирование, надежны в эксплуатации и имеют наибольшее
распространение.
3. В станках с ЧПУ в настоящее время все большее распространение получает комбинированный способ регулирования частоты вращения.

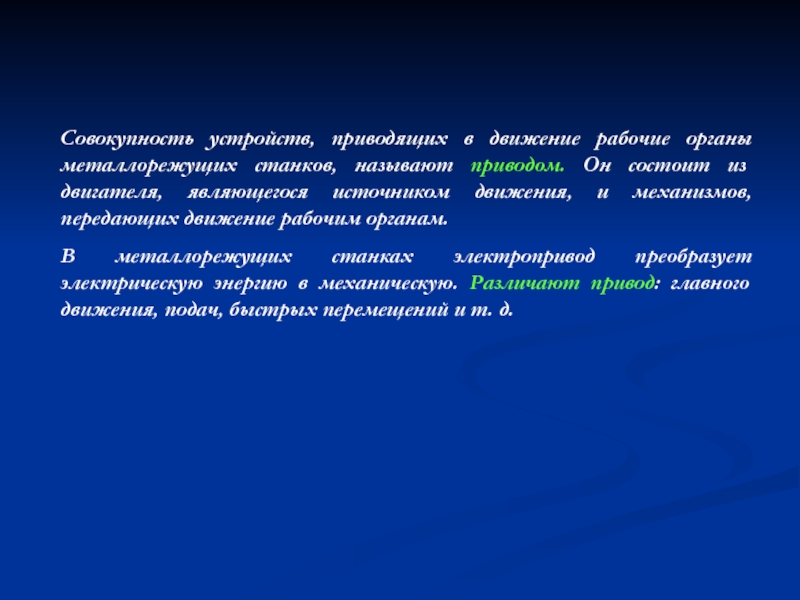

Слайд 9Совокупность устройств, приводящих в движение рабочие органы металлорежущих станков, называют
приводом. Он состоит из двигателя, являющегося источником движения, и механизмов,
передающих движение рабочим органам.
В металлорежущих станках электропривод преобразует электрическую энергию в механическую. Различают привод: главного движения, подач, быстрых перемещений и т. д.
Слайд 10В электроприводе применяют двигатели переменного и постоянного тока, чаще асинхронные
двигатели переменного трехфазного тока с короткозамкнутым ротором, который соединяют непосредственно
или через ременную передачу с коробкой передач.
В состав электропривода кроме электродвигателя и исполнительных органов станка, с которыми соединен электродвигатель, входит аппаратура управления двигателем, системы электроизмерительных приборов, электрические цепи, аппаратура защиты и др.
