1. Изучить размещение аппаратуры основных элементов систем в (на) кабинах и

и прицепах.
2. Научиться устанавливать органы управления РЛС к включению, включать

РЛС и устанавливать режимы работы.
3. Воспитывать у курсантов чувство гордости и ответственности за принадлежность к радиотехническим войскам ВКС.

ТЕМА № 1. Общие сведения о РЛС 35H6
«Каста-2-1».

Занятие № 3 «Включение и установка режимов работы РЛС 35Н6»

Учебные цели

«УСТРОЙСТВО РЛК (РЛС) РТВ»

Сибирский федеральный университет

кабинах и прицепах.

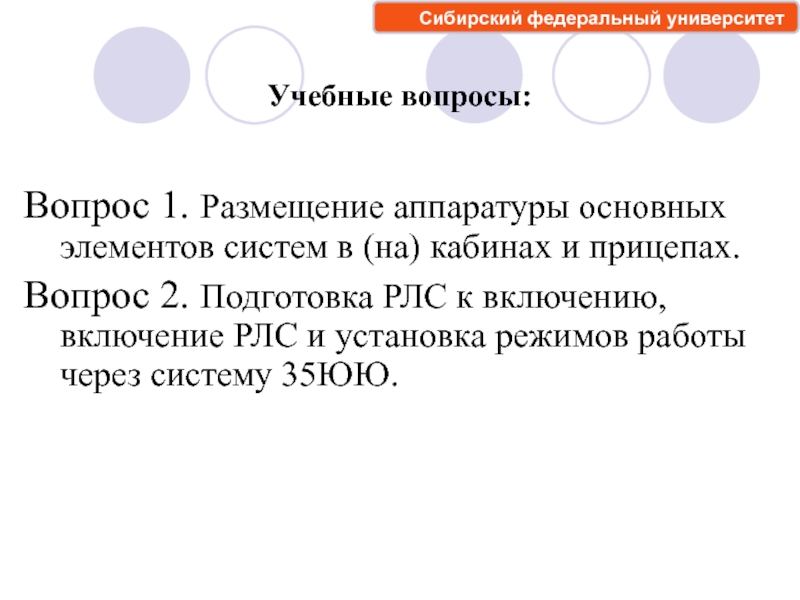

Вопрос 2. Подготовка РЛС к включению, включение РЛС

и установка режимов работы через систему 35ЮЮ.

Сибирский федеральный университет

Инструкция по эксплуатации. Часть 3. УВАИ.461 311 002 ИЭ2;

кабинах и прицепах.»

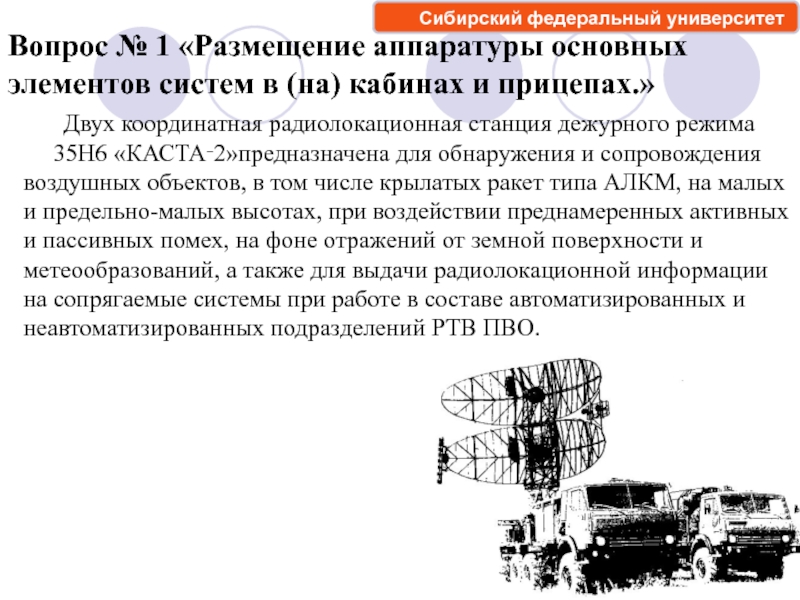

Двух координатная радиолокационная станция дежурного режима
35Н6 «КАСТА‑2»предназначена для

обнаружения и сопровождения воздушных объектов, в том числе крылатых ракет типа АЛКМ, на малых и предельно-малых высотах, при воздействии преднамеренных активных и пассивных помех, на фоне отражений от земной поверхности и метеообразований, а также для выдачи радиолокационной информации на сопрягаемые системы при работе в составе автоматизированных и неавтоматизированных подразделений РТВ ПВО.

Сибирский федеральный университет

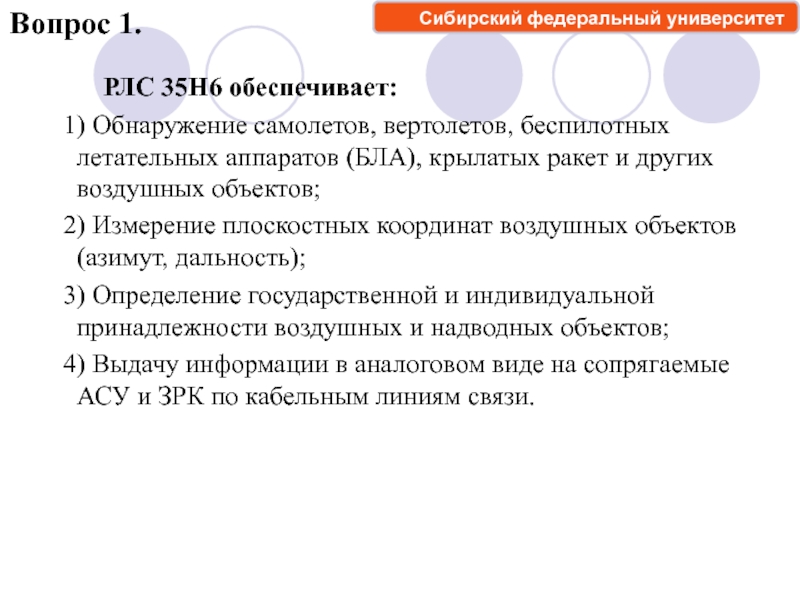

крылатых ракет и других воздушных объектов;
2) Измерение плоскостных координат воздушных

объектов (азимут, дальность);
3) Определение государственной и индивидуальной принадлежности воздушных и надводных объектов;
4) Выдачу информации в аналоговом виде на сопрягаемые АСУ и ЗРК по кабельным линиям связи.

Вопрос 1.

Сибирский федеральный университет

режима, по частотному диапазону — к СРЛ дециметрового диапазона волн,

по маневренности —к подвижным, самоходным СРЛ.

Вопрос 1.

Сибирский федеральный университет

№1 —аппаратная машина с размещенной на ней всей радиоэлектронной аппаратурой

РЛС. Представляет собой кузов — фургон К1.4320Д, размещенный на шасси автомобиля КамАЗ —4310.
машина №2 —антенная машина, на которой находятся:
штатное антенно-мачтовое устройство (АМУ) и опорно-поворотное устройство РЛС; дизельный агрегат питания АД -30А1Р и преобразователь ПСЧ —К; щит подключения внешних источников питания и комплект кабелей межкабинных соединений.
Все эти элементы размещены на платформе, укрепленной на шасси автомобиля КамАЗ —4310.

Сибирский федеральный университет

230— 400 Ф1 РП на одноосном полуприцепе ГКБ‑83‑011;

выносное рабочее место

оператора (ВРМО) с комплектом соединительных кабелей, обеспечивающих его размещение на удалении до 300 метров от РЛС;

комплект кабелей для сопряжения с КСА.

Сибирский федеральный университет

предусмотрена работа РЛС на антенную систему 1РЛ82М3 «УНЖА-М3»с высотой фазового

центра до 50м, которая может поставляться по специальному заказу.

Одноосный прицеп с резервной электростанцией во время передислокации РЛС буксируется машиной №2, выносное рабочее место с комплектом кабельного хозяйства — дополнительным транспортным средством (бортовой автомобиль).

Сибирский федеральный университет

для сопряжения по аналоговым сигналам с КСА 5Н53-У, 86Ж6, ПОРИ/1П,

ЗРК и выдает информацию в полярных координатах на устройство отображения пунктов управления РЛИ, а также ССП.

Сибирский федеральный университет

установка режимов работы через систему 35ЮЮ.»
Сибирский федеральный университет
«Установка органов управления

и регулировок перед включением РЛС 35Н6»

- мероприятия, проводимые перед включением РЛС;

- установка органов управления в исходное положение;

после
развертывания РЛС. 35ЭЭ при питании от промышленной сети 380

В 50Гц в режиме местного управления.
-. Проверка функционирования системы 35ЭЭ при питании от промышленной сети 380 В 50Гц в режиме дистанционного управления.
- Дистанционное включение изделия.
подать 3 фазное U=380 В 50 Гц на изделие.
вкл. 27 В, пуск и нагрузку ПСЧ, проверить фазы АВ ВС СА
вкл. кнопку РМО-ОВ-БР.
- Дистанционное выключение изделия.
Выключение РЛС производиться в порядке обратном включению. Во избежание прожига люминофора индикатора блока 354РР01 перед включением шкафов 355РР01 и 355РР02 поставить потенциометры «яркость» в крайнее левое положение.

Вопрос № 2

Сибирский федеральный университет

Режим работы РЛС по высотным целям.
- Режим работы РЛС при

применении противником активных помех.
- Режим работы РЛС при применении противником пассивных помех.
- Режим работы РЛС при применении противником СНС.

Вопрос № 2

Сибирский федеральный университет

основных элементов систем и назначение органов управления РЛС.
Быть готовым к

тактической «летучке» по пройденному материалу.
